Product / HSM

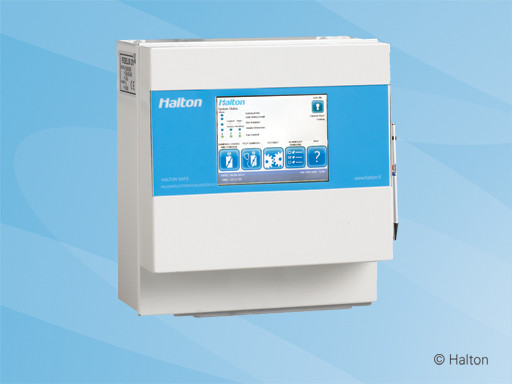

Halton Safe Management HSM – Kontrol centre
Halton Mangement Safe HSM – udgået 01.01.2021
-> erstattes af Halton Safe Management 2.0 (SM2)
Oversogt
Udgået 1.1.2021
-> erstattes af Halton Safe Management 2.0 (SM2)
- Halton Safe kontrol center (HSM) bruges i kombination med Halton brandspjæld med aktuator (24 V driftsspænding).
- Den styrer lukningen af ventilationsanlæggets brandspjælds i tilfælde af brand ( ved hjælp af termostat, røgdetektor eller et eksternt alarm input).
- Indeholder timer styret ekstern- eller manuel test af brandspjældenes funktion.
- Styringen genererer en status rapport over testresultatet.
- HSM’en slukker for ventilationsanlæggets ventilator under test og i tilfælde af brand (valgfrit).
- Den har udgange for eksterne brand og servicealarm indikation.
- Styringen har også lokal indikation for brand og servicealarmer.
- Nem idriftssætning
- Systemet betjenes via en 5.7″ grafisk touchscreen.
- En Halton HSM control enhed kan have op til 200 brandspjæld og 200 røgdetektorer tilsluttet.
Produkt modeller og tilbehør
- Den centrale enhed: Halton Safe kontrol center (HSM) kan udvides modulvis med Halton Safe Link kontrolenheder (HSL), hvor brandspjæld og røgdetektorer er tilsluttet. Der kan tilsluttes 1–4 brandspjæld og 1–4 røgdetektorer til en Safe Link enhed. systemet reagerer på en brandalarm ved kun at lukke de brandspjæld, der er i den berørte brandsektion
- Der kan tilsluttes op til seks Halton Safe Link (HSL) enheder til én Halton Safe Strømforsyning (HSP) 24 V
- Det er også muligt at tilknytte et backupbatteri til den centrale enhed, så systemet kan formidle alamer ved strømafbrydelse.
- Systemet kan udstyrres med en valgfri 3G mobilforbindelse, der gør det muligt at gøre alle touch skærmens funktioner tilgængelige via en web browser.
- Røgdetekter for kanal- eller rum installation
Oversigt
Halton Safe kontrol center
- Halton Safe kontrol center (HSM) bruges i kombination med Halton brandspjæld med aktuator (24 V driftsspænding).
- Den styrer lukningen af ventilationsanlæggets brandspjælds i tilfælde af brand ( ved hjælp af termostat, røgdetektor eller et eksternt alarm input).
- Indeholder timer styret ekstern- eller manuel test af brandspjældenes funktion.
- Styringen genererer en status rapport over testresultatet.
- HSM’en slukker for ventilationsanlæggets ventilator under test og i tilfælde af brand (valgfrit).
- Den har udgange for eksterne brand og servicealarm indikation.
- Styringen har også lokal indikation for brand og servicealarmer.
- Nem idriftssætning
- Systemet betjenes via en 5.7″ grafisk touchscreen.
- En Halton HSM control enhed kan have op til 200 brandspjæld og 200 røgdetektorer tilsluttet.
Produkt modeller og tilbehør
- Den centrale enhed: Halton Safe kontrol center (HSM) kan udvides modulvis med Halton Safe Link kontrolenheder (HSL), hvor brandspjæld og røgdetektorer er tilsluttet. Der kan tilsluttes 1–4 brandspjæld og 1–4 røgdetektorer til en Safe Link enhed. systemet reagerer på en brandalarm ved kun at lukke de brandspjæld, der er i den berørte brandsektion
- Der kan tilsluttes op til seks Halton Safe Link (HSL) enheder til én Halton Safe Strømforsyning (HSP) 24 V
- Det er også muligt at tilknytte et backupbatteri til den centrale enhed, så systemet kan formidle alamer ved strømafbrydelse.
- Systemet kan udstyrres med en valgfri 3G mobilforbindelse, der gør det muligt at gøre alle touch skærmens funktioner tilgængelige via en web browser.
- Røgdetekter for kanal- eller rum installation
Dimensioner
Dimensioner
Halton Safe kontrol enhed
Halton Safe Strømforsyning (HSP) og Link (HSL)
Materiale
Materiale
Halton Safe system
| Del | Materiale | Farve | Note |
| Halton Safe kontrol centre (HSM) |
Plastik | Hvid | IP40, Spændingsforsyning 230VAC, 5,7″ touch skærm |
| Halton Safe Link (HSL) | Plastik | Hvid | IP55, polystyren kabinet (UL94V-0, IEC 695-2-1) |
| Halton Safe Strømforsyning (HSP) |
Plastik | Hvid | IP55, polystyren kabinet (UL94V-0, IEC 695-2-1) |
Tilbehør
Tilbehør
Halton Safe system
| Model / Tilbehør |
Kode | Beskrivelse | Note |
| Halton Safe, kontrol center |
HSM | Der kan tilsluttes op til 50 Halton Safe Link enheder. |
Driftspænding 230 VAC |
| Halton Safe, Link |
HSL | Halton Safe kontrol centeret kan udbygges modulvis med Halton Safe Link enheder, hvor brandspjæld og røgdetektorer tilsluttes. |
Der kan tilsluttes 1–4 brandspjæld og 1–4 røgdetektorer til en Halton Safe Link enhed. |
| Halton Safe, Strømforsyning |
HSP | Der kan tilsluttes op til seks Halton Safe Link (HSL) enheder til en strømforsyning |
24 VAC |
| Optisk røg detektor |
HSM/D | Model med tilslutning til kanal |
Calectro UG-3-O IP54 |
| Optisk røg detektor |
HSM/R | Model til rum installation |
Calectro ST-P-DA IP54 |
| Aerosol | HSM/S | Beholder til røg test | Calectro RDP-300 |
Røgdetektore for kanalmontage leveres komplet med instalationsbeslag for runde og isolerede kanaler og med et 600-mm Venturi rør.
Røg Beholder
Montagebeslag for kanal røgdetektor
Røgdetektor kanal installation
Røgdetektor, loft installation
Function
Function
Halton Safe system

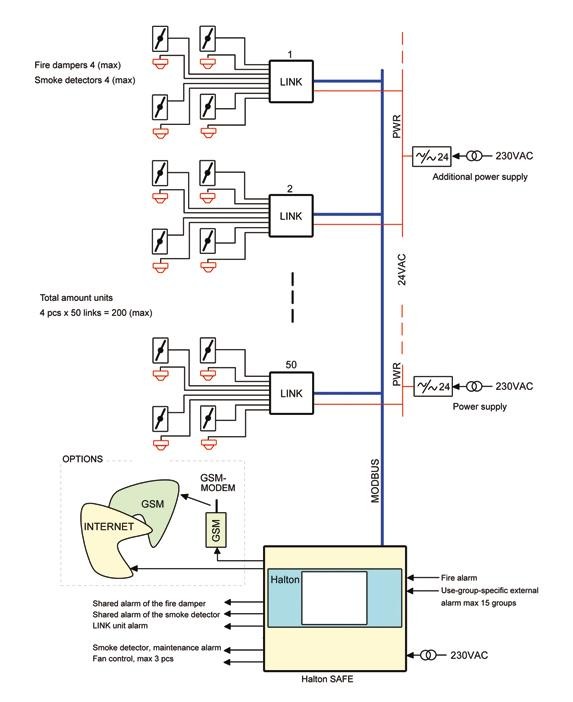

Central enheden kan udbygges modulvis med Halton Safe Link enheder, hvor til der kan tilsluttes brandspjæld og røgdetektorer. Der kan tilsluttes 1–4 brandspjæld og 1–4 røgdetektorer til en Halton Safe Link kontrol enhed. Enhedens interne styringslogik styrer de tilsluttede enheder.
Brandspjæld og røgdetektorer kan grupperes i helt op til 15 grupper,så systemet reagerer på en brandalarm ved kun at lukke de brandspjæld, der er i den berørte brandsektion. Hver enkelt brandspjæld eller Halton Safe Link enhed kan også sættes til at fungere som en individuel gruppe.
Brandspjældere kan testes automatisk en gang ugentligt, på et tidspunkt som fastsættes af slutbrugeren. Systemet opretter en rapport over testen, der beskriver funtionaliteten af hver enkelt brandspjæld.
Systemet har en 5.7″ grafisk touch-skærm, hvorigennem alle nødvendige bruger funktioner kan udføres. Systemet kan udstyrres med en valgfri 3G mobilforbindelse, der gør det muligt at gøre alle touch skærmens funktioner tilgængelige via en web browser.
I tilfælde af strømsvigt eller en fejl i Halton Safe centrale enhed, vil Halton Safe Link enhederne operere selvstændigt. Hvis en HaltonSafe Link kontrolenhed mister sin 24 VAC driftsspænding på grund af en brand eller en strømafbrydelse, bliver brandspjældene lukket med en fjeder. Det er også muligt at tilknytte et backupbatteri til den centrale enhed, så systemet kan formidle alarmer, selv i tilfælde af en strømafbrydelse. Driftspændingen for Halton Safe control center er 230 VAC.
Installation
Installation
Halton Safe system
Halton Safe leveres med påmonteret ledning og stikprop, for 230V stikkontakt med jord. Forbindelsen fungerer også som afbryder for Halton Safe. Halton Safe kontrol center består af et I/O modul, samt et reguleringsmodul med 5.7″ touch skærm.
Skærmen er som standard monteret i fronten af kabinettet. Skærmenheden kan også monteres på toppen af I/O enheden eller ved siden af den. Om nødvendigt kan den monteres længere væk fra I/O-enheden.
– f.eks. i et andet rum. I/O-enheden tilsluttes ved at skrue skruer gennem flangerne på hjørnerne. Efter ledningsføring, monteres en hvid afstandsplade øverst på enheden ved at stramme skruerne i de fire huller på overfladen.
Hvis skærmenheden er monteret på toppen af I/O-enheden,skal afstandspladen af metal også fastgøres med skruerne. Når skærmenheden anbringes direkte på væggen, bores mellemrunspladen fast på væggen. Centralenheden fastgøres i bunden med to skruer.
Se Halton Safe bruger- og installationsvejledning for mere information installation af systemet.
Vedligehold og alarmer
Vedligehold og alarmer
Halton Safe System
Halton Safe kontrol center (HSM) og Halton Safe Link (HSL) enhederne kræver ingen speciel vedligehold
Calectro røgdetektorer for kanal eller loft installation kan afgive følgende alarmer:
- Service = Denne situation opstår når detektoren bliver tilsmudset forbi en
bestemt grænse
Denne alarm lukker ikke brandspjældene. - Alarm = Denne alarm lukker brandspjældene i røgdetektorens gruppe.
- Short Cut = Dette betyder at der er en kortslutning i røgdetektorens kable.
Denne alarm lukker brandspjældene i røgdetektorens gruppe - Broken line = Dette betyder at der er kabel brud i kablet til røgdetektoren.
Brandspjældene i røgdetektorens gruppe er lukkede.
Røgdetektoren kan rengøres jævnfør instruktioner fra producenten Calectro.
Idriftsætning
Idriftsætning
Halton Safe system
Idriftsætnings instruktioner findes i dokumentationen Halton Safe – brugervejledning og installationsvejledning. Manualen er vedlagt produktet.
Halton tilbyder opstarts support jævnfør nedenstående skema. Kontakt Halton salgsafd for tilbud.
| Serviceydelse | Inkluderer | Kundeansvar |
| Test | Halton tester systemets drift, inspicerer brandspjæld og røgdetektorer på installationen for at verificere korrekt operation og udarbejder en testrapport. |
Kunden forbinder systemet og tildeler adresser til brandsjæld og røgdetektorer. Alle fortrådninger skal være afsluttet og systemet skal være driftsklart før test. |
| Idriftsættelse | Idriftsættelse inkluderer programmering af funktioner og navngivning af brandspjæld. Test af anlægget er også inkluderet i idriftsættelsen |
Kunden forbinder systemet og tildeler adresser til brandsjæld og røgdetektorer. Alle fortrådninger skal være afsluttet og systemet skal være driftsklart før opstart |
| System fortrådning (24V) |
Halton udfører fortrådningen mellem central systemet og de andre system komponenter. Dette er en ekstra service som tillæg til idriftsættelses pakken (Pakke 2). |
Kunden forbinder forsyningskablerne, forbinder Halton Safe Link i henhold til tegningerne og udfører fortrådningen af systemkomponenterne. |
| Brandspjælds placering |
Halton angiver brandspjælds placering på anlægstegningen og tildeler dem navne (udfra etage og udfra lodrette skakter) på central systemmet. Dette er en ekstra service som tillæg til idriftsættelses pakken (Pakke 2). |
Kunden leverer design tegninger ogudfører de endelige anlægstegninger |
| Reparation | På foranledning, Halton udbedrer de fejl og mangler der findes under inspektionen. |
Kunden accepterer på forhånd at betale for forbrugt arbejdtid samt ekstra omkostninger der kræves for at udbedre fejlen. Alternativt, Halton udarbejder en fejlrapport til kunden med specificerede ardejdsopgaver der skal udbedres. I praksis vil dette normalt resultere i en højere pris. |
Specifikation
Specifikation
Halton Safe kontrol system
til 200 brandspjæld og 200 røgdetektorere.
Central enheden kan udbygges modulvis med Halton Safe Link enheder, hvor til der kan tilsluttes brandspjæld og røgdetektorer. Kommunikations protokollen mellem centralenheden og Link-enhederne baseret på Modbus. Der kan tilsluttes 1–4 brandspjæld og 1–4 røgdetektorer til en Halton Safe Link kontrol enhed. (Alternativt findes der en speciel version af Safe Link enheden, hvor man kan tilslutte 1-12 røgdetektorer men ingen brandspjæld)
Enhedens interne styringslogik styrer de tilsluttede enheder. Brandspjæld og røgdetektorer kan grupperes i helt op til 15 grupper,så systemet reagerer på en brandalarm ved kun at lukke de brandspjæld, der er i den berørte brandsektion
Hver enkelt brandspjæld eller Halton Safe Link enhed kan også sættes til at fungere som en individuel gruppe.
Brandspjældere kan testes automatisk en gang ugentligt, på et tidspunkt som fastsættes af slutbrugeren. Systemet opretter en rapport over testen, der beskriver funtionaliteten af hver enkelt brandspjæld.
Systemet har en 5.7″ grafisk touch-skærm, hvorigennem alle nødvendige bruger funktioner kan udføres. Systemet kan udstyrres med en valgfri 3G mobilforbindelse, der gør det muligt at gøre alle touch skærmens funktioner tilgængelige via en web browser.
I tilfælde af strømsvigt eller en fejl i Halton Safe centrale enhed, vil Halton Safe Link enhederne operere selvstændigt. Hvis en HaltonSafe Link kontrolenhed mister sin 24 VAC driftsspænding på grund af en brand eller en strømafbrydelse, bliver brandspjældene lukket med en fjeder. Det er også muligt at tilknytte et backupbatteri til den centrale enhed, så systemet kan formidle alarmer, selv i tilfælde af en strømafbrydelse.
Spjældtest funktionen aktiveres automatisk med et programmeret tidsinterval, manuelt eller ved et eksternt signal. Systemet vil afbyde ventilatorerne under testens varighed.
I tilfælde af brand vil systemmet lukke alle brandspjæld og afbryde ventilationen i det berørte område.
Alarmen aktiveres af en termostat, en røgdetektor eller af en ekstern alarm.
Halton Safe er bygget ind i et kabinet som er nem at montere på installations stedet
Kabinettet overholder tæthedsklasse IP40.
Røgdetektorer skal være til kanal- eller rum installation.
