Halton DKS – Neliönmuotoinen monisuutinhajottaja (poistunut valikoimasta)

Yleiskuvaus

Poistunut valikoimasta 1.7.2023
-> korvaava tuote Halton Jaz JSC ja Halton Jaz JMC

• Vaakasuuntainen ilmasuihku, myös pystysuora suihku on mahdollinen
• Tuloilman virtauksen voi suunnata vapaasti neljään suuntaan tai vaihtoehtoisesti säteittäisesti pyörresuihkuksi

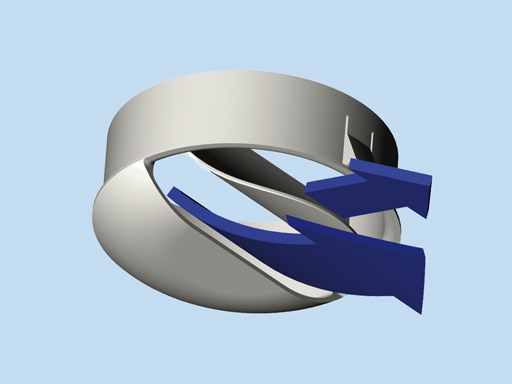

• Kaksirakoiset, suunnattavat suuttimet mahdollistavat tehokkaan ilmasuihkujen ohjauksen
• Tuloilmasuihkun nopeus pienenee tehokkaasti suuren sekoitustehokkuuden ansiosta
• Avattava etulevy helpottaa hajottimen ja kanavan puhdistusta
• Koko 600 soveltuu asennettavaksi 600×600 mm:n moduulirakenteiseen alakattoon

Lisävarusteet

• Ilmavirran mittaus- ja säätötoiminnoilla varustettu liitäntälaatikko

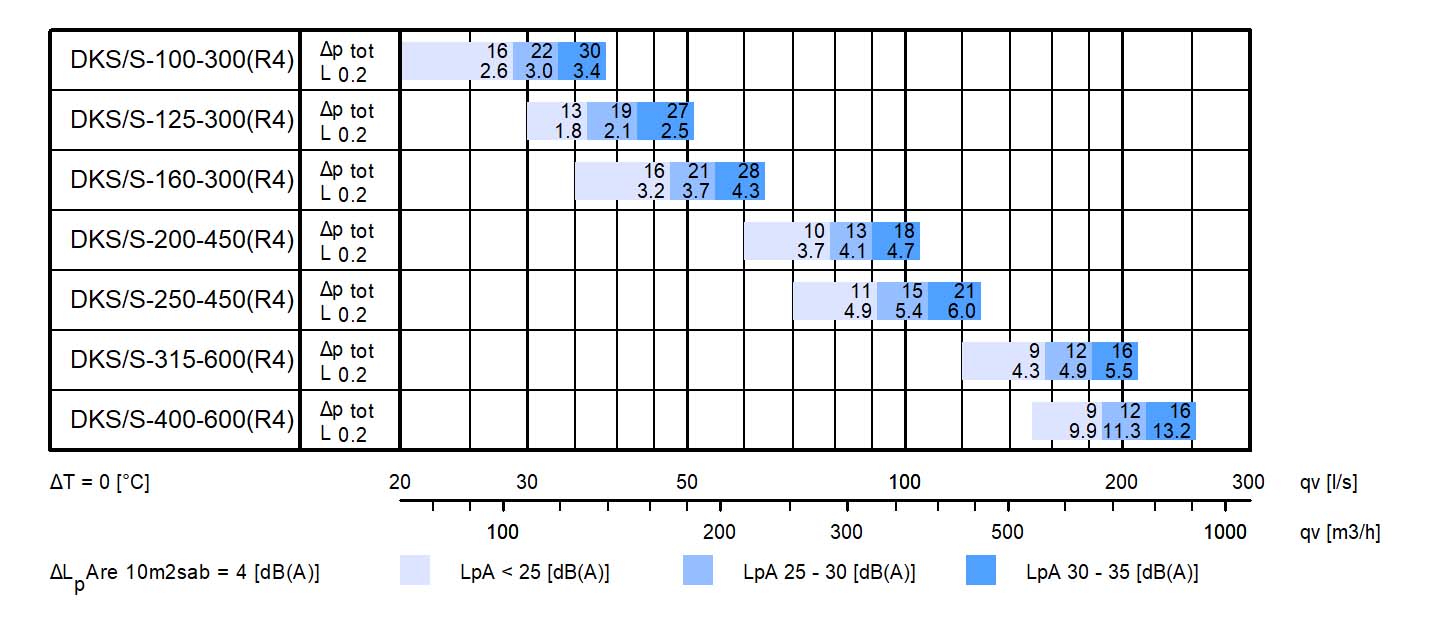

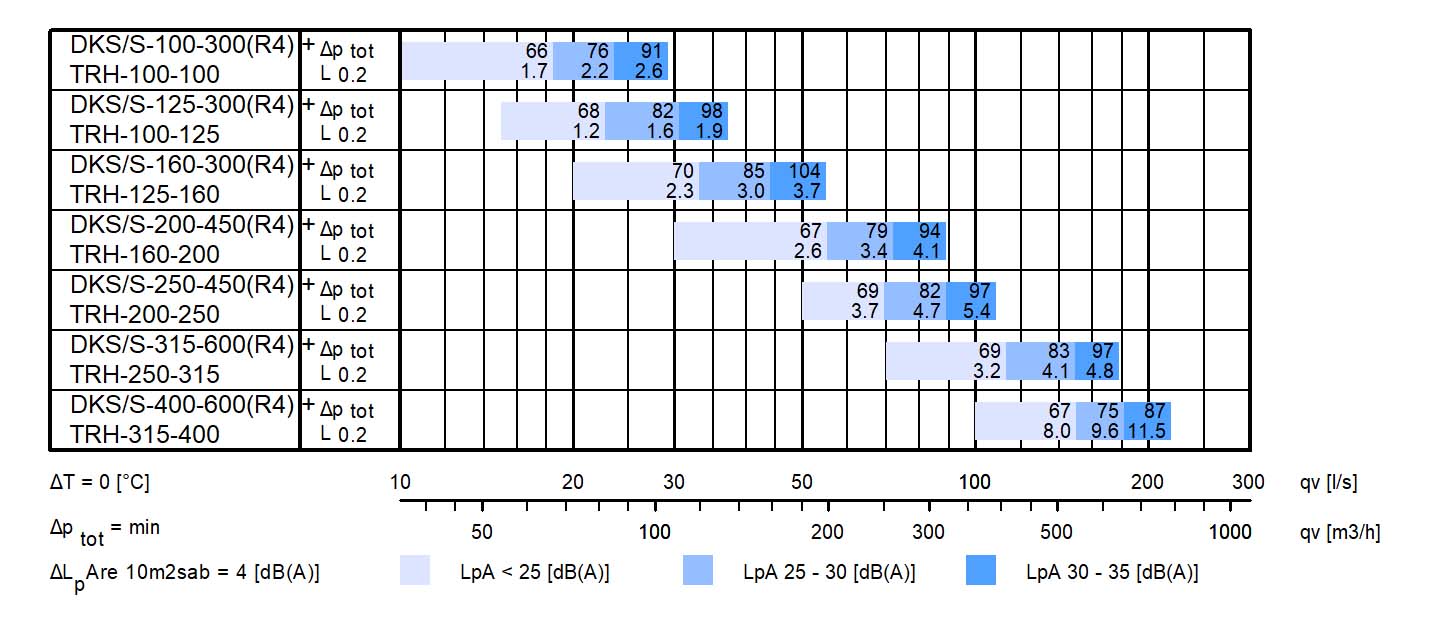

Pikavalinta

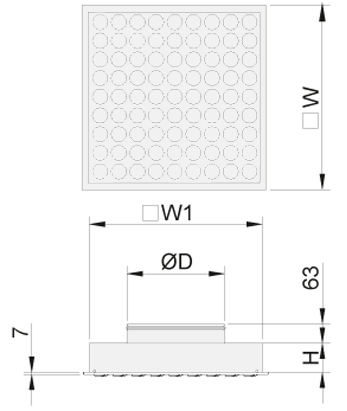

Mitat ja paino

NS = Kanavaliitäntä – hajottajan ulkomitat
*     = Koko saatavilla vain ilmansuihku-mallille S (1,2,3 tai 4 suuntaan)

Paino

Materiaali

Lisävarusteet

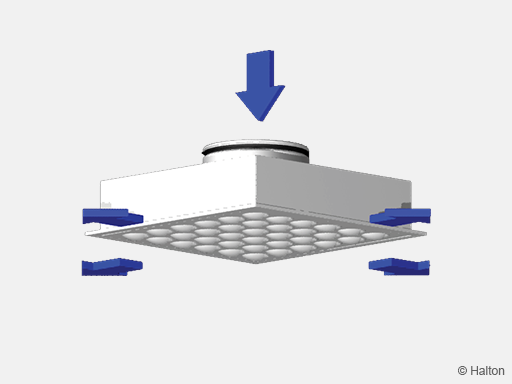

Toiminta

• Ilmavirta johdetaan huonetilaan sekä vaaka- että pystysuunnassa hajottajan etulevyn kautta.
• Tuloilma voidaan suunnata säteittäisesti haluttuihin suuntiin (1, 2, 3 ja 4) kiertämällä suuttimia käsin (malli DKS/S).
• Suuttimia säätämällä saadaan aikaan myös vaakasuuntainen pyörresuihku sekä pystysuuntaisia virtauskuvioita (malli DKS/W).
• Tuloilman suuntauksella ei ole vaikutusta painehäviöön eikä ilman tilavuusvirtaan.
• Suositeltava enimmäislämpötilaero tuloilman ja huoneilman välillä on 10 °C.
• Muovimateriaalin suositeltava enimmäislämpötila on 60 °C.

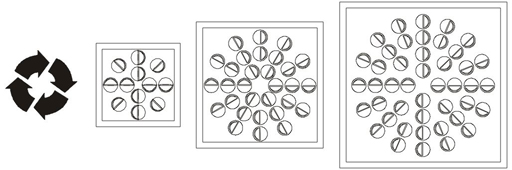

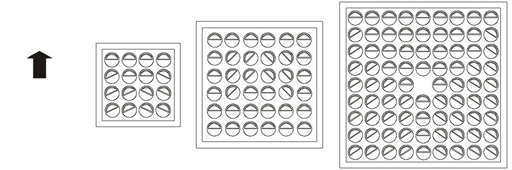

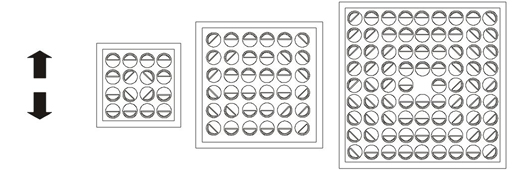

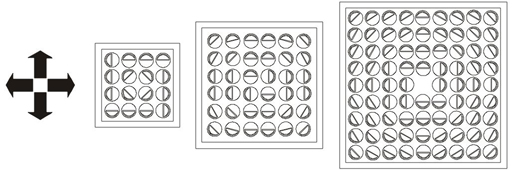

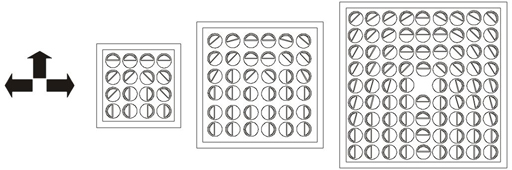

Suuttimien säätö

                           300×300                  450×450                             600×600

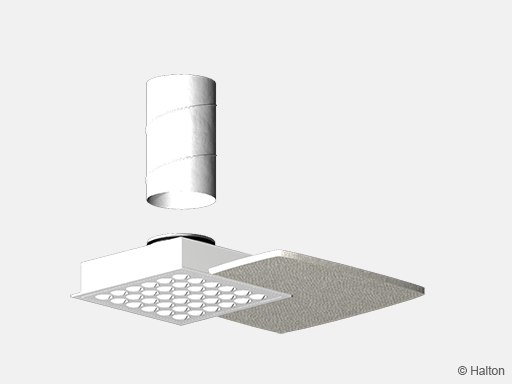

Asennus

Hajottaja voidaan liittää suoraan kanavaan ruuvi- tai niittikiinnityksellä tai se voidaan liittää Halton TRI tai TRH-liitäntälaatikkoon.

Irrota etulevy vetämällä sitä varovasti alaspäin ja päästä saranoiden varaan. Suuntaa ilmasuihkut haluamiisi suuntiin kiertämällä kutakin suutinta käsin niin, että saavutat haluamasi ilmajaon.

Kiinnitä etulevy takaisin paikalleen kääntämällä se ylös ja painamalla, kunnes kiinnitysjouset lukittuvat.

Suositeltava suojaetäisyys ennen hajotinta on vähintään kolme kanavan läpimittaa (3xD).

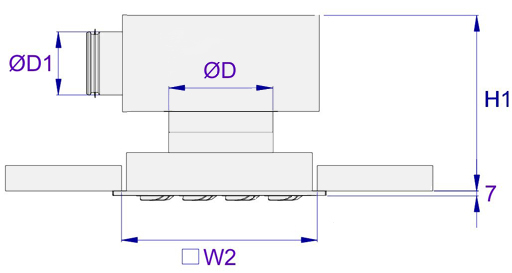

Asennus Halton TRI-liitäntälaatikon kanssa

Halton TRI-liitäntälaatikon liitoskaulus voidaan asentaa joko liitäntälaatikon sisäpuolelle tai sen ulkopuolelle liitäntälaatikon pohjaan. Seuraavassa taulukossa on esitetty laitteen korkeus ulkopuolista liitoskaulusta käytettäessä. Kun liitoskaulus asennetaan sisäpuolelle, kokonaiskorkeus H1 on 60 mm pienempi.

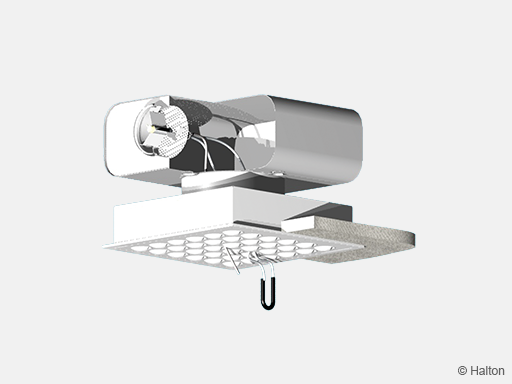

Säätö

Ilmavirtaa ei voi säätää Halton DKS-hajottajassa.

Ilman tilavuusvirran säätöä ja mittausta varten on suositeltavaa liittää hajottaja Halton TRI tai TRH-liitäntälaatikkoon. Ilman tilavuusvirta määritetään MSM-säätömoduulin avulla.

Avaa etulevy ja vedä mittausputket ja säätökara muovisuuttimen läpi. Kiinnitä etulevy paikalleen.

Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla.

Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa. Lukitse säätöpellin asento ruuvilla.

Aseta mittausputket ja säätökara liitäntälaatikkoon ja aseta hajottimen etulevy takaisin paikalleen.

Taulukossa k-kerroin eri suojaetäisyyttä käyttävissä asennuksissa
(D = kanavan läpimitta)

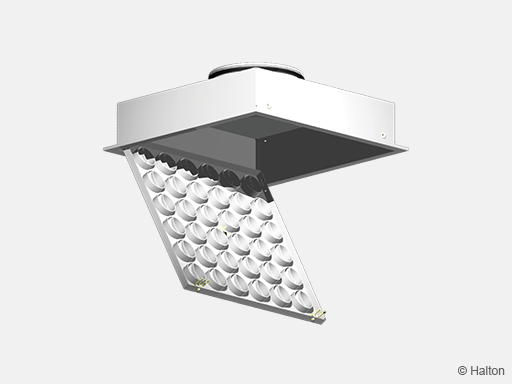

Huolto

Irrota hajottajan etulevy vetämällä sitä varovasti alaspäin ja päästä saranoiden varaan. Suuttimet on helposti irrotettavissa painamalla rajoitinta ja vetämällä suutin etulevyn läpi. Pyyhi suuttimet ja etulevy puhtaiksi kostealla liinalla. Kiinnitä suuttimet etulevyyn työntämällä ne paikalleen. Kiinnitä etulevy paikalleen.

Liitäntälaatikkoa käytettäessä

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta eikä mittausputkista). Puhdista osat kostealla liinalla, mutta älä upota osia veteen.

Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen. Paina etulevy takaisin paikalleen niin, että kiinnitysjouset lukittuvat.

Tekninen määrittely

Hajottaja on valmistettu teräksestä ja epoksimaalattu valkoisella vakiovärillä (RAL 9003). Ilma johdetaan muovisuuttimien läpi huonetilaan. Suuttimet ovat kaksirakoista mallia, jotta tuloilman sekoittuminen huoneilmaan olisi mahdollisimman tehokasta. Suuttimet ovat yksittäin säädettäviä, mikä mahdollistaa erittäin tarkan virtauskuvion säätämisen.

Vaihtoehto 1: Hajottaja ilman liitäntälaatikkoa

Hajottajan kehys on valmistettu sinkitystä teräksestä, jossa on tiivisteellä varustettu liitoskaulus pyöreää kanavaliitäntää varten.
Hajottajassa on irrotettava, reiällinen etulevy, jonka kautta on suora yhteys kanavaan.

Vaihtoehto 2: Hajottaja liitäntälaatikon kanssa

Hajottaja liitetään mittaus- ja säätömoduulilla varustettuun liitäntälaatikkoon.
Hajottajassa on irrotettava etulevy, josta on suora yhteys liitäntälaatikossa olevaan mittaus- ja säätömoduuliin.
Liitäntälaatikossa on tiivisteellä varustettu liitoskaulus, jonka avulla laite voidaan liittää ilmatiiviisti kanavaan.
Liitäntälaatikossa käytetään äänenvaimennusmateriaalina polyesterikuitua, jossa on pesunkestävä pinta tai mineraalivillaa.

Tilauskoodi

DKS/S-D-A;WS-CO-ZT

S = Ilmasuihku
   S      1, 2, 3 tai 4 suuntaan
W     Pyörrevirtasuihku

D = Kanavaliitännän koko
100, 125, 160, 200, 250, 315, 400

A = Hajottajakoko
300×300, 450×450, 600×600

Muut ominaisuudet ja lisävarusteet

WS = Alakattoasennuksen moduli koko
    NA       Ei määritelty
600      600×600 (jos A=300 tai 450)

CO = Väri
  SW      Valkoinen (RAL 9003)
X         Erikoisväri

ZT  = Räätälöity tuote
N          Ei
Y          Kyllä (ETO)

Alituotteet

TRI        Liitäntälaatikko
TRH      Liitäntälaatikko

Koodiesimerkki

DKS/S-100-300, WS=NA, CO=SW, ZT=N
