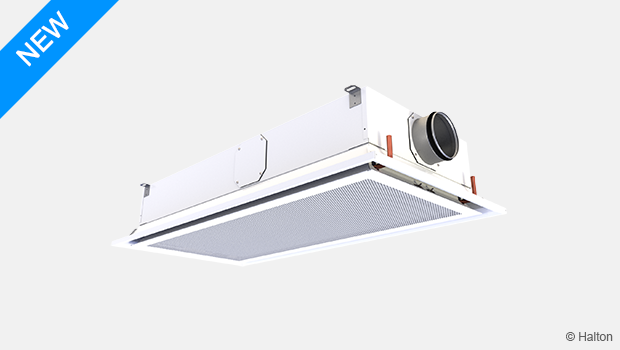

Halton Rex Expander (RXP)
Halton Rex Expander (RXP)
Four way chilled beam

Halton Rex Expander (RXP) – Ilmastointipalkki

Kompakti ympäripuhaltavalla ilmanjaolla varustettu muuttuvan ilmavirran (VAV) tai vakioilmavirran (CAV) ilmastointipalkki alakattoasennukseen.

Virtauskuvio ulottuu nurkkiin, mikä varmistaa miellyttävät huoneolosuhteet myös suuria jäähdytystehoja käytettäessä.

  • Ympäripuhaltavalla ilmanjaolla varustettu aktiivinen ilmastointipalkki.
  • Manuaalinen vakioilmavirran (CAV)- tai moottoroitu muuttuvan ilmavirran (VAV) säätö Halton Air Quality (HAQ) ‑säätimen avulla.

Yleiskuvaus

Kompakti ympäripuhaltavalla ilmanjaolla varustettu muuttuvan ilmavirran (VAV) tai vakioilmavirran (CAV) ilmastointipalkki alakattoasennukseen. Laite varmistaa hiljaiset ja miellyttävät huoneolosuhteet myös suuria jäähdytystehoja käytettäessä.

Käyttöalue

  • Toimistojen, sairaalahuoneiden, koulujen ja julkisten tilojen jäähdytys ja ilmanvaihto.
  • Soveltuu käytettäväksi Haltonin tarpeenmukaisissa ilmanvaihtojärjestelmissä.

Keskeiset ominaisuudet

  • Ympäripuhaltavalla ilmanjaolla varustettu aktiivinen ilmastointipalkki.
  • Manuaalinen vakioilmavirran (CAV)- tai moottoroitu muuttuvan ilmavirran (VAV) säätö Halton Air Quality (HAQ) ‑säätimen avulla.
  • Virtauskuvio ulottuu nurkkiin, mikä varmistaa miellyttävät huoneolosuhteet myös suuria jäähdytystehoja käytettäessä.
  • Malli varustettuna Halton Workplace WRA-huoneautomaatio järjestelmäpaketilla

Haltonin ilmastointipalkit ovat Eurovent Certita sertifioimia.

Linkki sertifikaattiin

Toimintaperiaate

Primääri tuloilma virtaa ensin Halton Rex Expander -ilmastointipalkin tuloilmakammioon, josta se hajotetaan suuttimien ja puhallusrakojen kautta huonetilaan. Tuloilmasuihkut indusoivat tehokkaasti mukaansa ympäröivää huoneilmaa lämmönsiirtimen läpi, jossa kiertävä kylmä vesi jäähdyttää ilman. Puhallusraot suuntaavat tuloilman vaakasuuntaisesti katon pintaa pitkin, mikä ehkäisee vedon tunnetta.

Kuva 1. Halton Rex Expander (RXP) -ilmastointipalkin toimintaperiaate

Kuvassa esitetään Halton Rex Expander -ilmastointipalkin toimintaperiaate. Siniset nuolet osoittavat puhallusraoista tulevan tuloilman suunnan. Punaiset nuolet kuvaavat ympäröivän huoneilman kulkeutumista etulevyn läpi lämmönsiirtimeen.

Halton Air Quality (HAQ) ‑säädin

Halton Air Quality (HAQ) ‑säätimellä säädetään tai hallitaan huonetilaan johdettavaa tuloilmavirran määrää. Normaaliolosuhteissa raitis tuloilma puhalletaan suuttimien kautta. Kun tarvitaan lisäilmaa, (tehostus/VAV-toiminto), HAQ-säädin avautuu ja puhaltaa lisäilmaa. Lyhenne VAV (Variable Air Volume) tarkoittaa muuttuvaa ilmavirtaa.

HAQ-säädintä voi käyttää myös CAV-säätimenä (Constant Air Volume) eli sen avulla voidaan säädellä k-kerrointa oikean ilmavirran tuottamiseksi tietyllä painetasolla. Tällöin vältytään Halton Rex Expander (RXP) -ilmastointipalkin suuttimien vaihdolta tai sulkemiselta.

Kuva 2. VAV-toiminto: tuloilmaa puhalletaan suuttimista (normaali toimintatila)

Kuva 3. VAV-toiminto HAQ-säätimellä: tuloilmaa puhalletaan suuttimista ja HAQ kontrolloi (tehostettu toimintatila)

Kuva 4. HAQ-säätimen manuaalinen toimilaite

Kuva 5. HAQ-säätimen sähköinen toimilaite

Tekniset tiedot

Ominaisuus Kuvaus
Ilman tilavuusvirta Ilman maksimitilavuusvirta 57 l/s tai 205 m³/h (RXP/E-1200)
Mitat 600 x 600 mm tai 1200 x 600 mm
Veden painehäviö Maks. 18,6 kPa (RXP-1200, vesivirta 0,1 kg/s)
Jäähdytysteho Enintään 1700 W (RXP/E-1200, 100 Pa, 57 l/s, menovesi 14°C, veden massavirta 0,1 kg/s, tuloilma 16°C)
 Paino 10–22 kg
Tyypillinen staattinen paine 50–100 Pa
Veden lämpötila 14–20 °C (oltava kastepisteen yläpuolella)

Halton Rex Expander (RXP)

Ominaisuudet ja vaihtoehdot

 Luokka

Ominaisuus (tilauskoodi)

 Vaihtoehto
(tilauskoodi)

 Kuvaus

Koko ja suunta

Tuotteen pituus
L

600, 1200

Kaksi pituusvaihtoehtoa. Nimellisleveys on aina 600 mm.

Kanavaliitäntä
E

S2, R2, L2

Tehdasasenteinen liitäntä suunta: Suora, oikea tai vasen Ø 125 mm. Suunnan voi vaihtaa asennuskohteessa. Katso alla Kuva 1.

S3, R3, L3

Ø 160 mm. Tehdasasenteinen liitäntäsuunta: Suora, oikea tai vasen.
Suunnan voi muuttaa työmaalla. Katso alla Kuva 1. Huom: Saatavilla vain kun  L=1200 ja suutintyyppi = E.

Jäähdytys

Patterin tyyppi
TC

C

Jäähdytyspatteri. Liitäntäputki, Ø 12 mm.

H

Jäähdytys ja lämmitys patteri. Liitäntäputket: 4 x Ø 12 mm.

Ilmavirta

Suuttimen tyyppi
S

C, D, E

3 vaihtoehtoa ilmavirran ja k-kertoimen tarpeen mukaan. C-suutin on pienin ja E-suutin suurin.

Halton Air Quality (HAQ) ‑säädin
AQ

NA

Ei HAQ-säädintä. K-kerroin määräytyy nimelliskoon ja valittujen suuttimien mukaan (CAV).

MA

Lisäilmavirran manuaalisesti säädettävä CAV-ohjaus. Vakioilmavirta suuttimista, lisäilmavirta HAQ-säätimestä.

MO

Lisäilmavirran moottoroitu ohjaus VAV-säätimellä. Vakioilmavirta suuttimista, lisäilmavirta HAQ-säätimestä.


Kuva 6. Kanavaliitäntä: lähtökauluksen asento vasen, suora, oikea

Lisätietoja tilauskoodista on kohdassa Tilauskoodi.

System package

Halton Workplace WRA room automation system package for Halton Rex Expander (RXP) chilled beam

Halton Workplace WRA is part of the Halton Workplace solution offering.

RXP with WRA

Fig.7. Halton Workplace WRA room automation controller integrated to Halton Rex Expander (RXP) chilled beam

Halton Workplace WRA is a controller especially designed for controlling the automation system of office spaces and meeting rooms. It is used for controlling the ventilation airflow, room temperature, and indoor air quality.

The Halton Workplace WRA room automation package consists of a controller unit and optional components depending on customer needs: a wall panel and sensors for temperature, CO2, occupancy, pressure, and condensation.

There are options available for the controller unit and wall panel, depending on the number of controls and sensors required. The Halton Workplace WRA room automation controller is always combined with other Halton products for adaptable and high-level indoor climate.

Application area

  • Controlling the ventilation airflow, room temperature, and indoor air quality in office spaces and meeting rooms
  • The Halton Workplace WRA room automation controller is an important part of the Halton Workplace system, controlling room units and airflow control dampers
  • Overall Halton Workplace System includes:
    • Room air conditioning applications with Halton Workplace WRA room automation controller:
      • Active chilled beams
      • Exhaust units
      • VAV dampers
      • Active VAV diffusers
    • Halton Max MDC zone control dampers

Key features

  • Factory-tested controller and wiring, easy to install
  • Pre-installed project-specific parameters, quick to commission
  • Several operating modes based on occupancy, thermal comfort, and indoor air quality
  • Enables fully flexible layout solutions for changing needs in office environments
  • Highly energy-efficient and reliable system operation

Operating principle

The Halton Workplace WRA room automation controller operates with Variable Air Volume (VAV) dampers and active chilled beams of the Halton Workplace system. These are used for adjusting the ventilation airflow, room temperature, and indoor air quality in office spaces.

Each room unit in an office space can have its own dedicated Halton Workplace WRA room automation controller, or a single controller can control multiple room units. The Halton Workplace WRA room automation controller can automatically adjust the system according to the indoor environment level preferred by users. Each room unit having its own dedicated controller brings maximum flexibility.

Room automation: Halton Rex Expander (RXP) active chilled beams with HAQ control and PTS damper, controlled with Halton Workplace WRA room automation controllers

System package RXP double office

Fig.8. Halton Rex Expander (RXP) active chilled beams with HAQ control and PTS damper, controlled with Halton Workplace WRA room automation controllers in a double office room

Room automation description

In this configuration, two Halton Workplace WRA room automation controllers (type DXR2.E18-102A) control two Halton Rex Expander (RXP) active chilled beams. Each chilled beam has heating and cooling valves, motorised Halton Air Quality (HAQ) control, as well as integrated CO2, pressure, and condensation sensors. A Halton PTS single-blade damper is used for controlling the minimum operating mode. The system also includes an exhaust VAV damper, window switch control, external occupancy sensor and a wall panel (type QMX3.P37) with a temperature sensor and display. One Halton Workplace WRA room automation controller can individually control up to four terminal units, and there can be several Halton Workplace WRA room automation controllers in the room.

Design criteria for room automation

  • Chilled beam has heating and cooling valves
  • Chilled beam has motorised HAQ control
  • Chilled beam has integrated CO2, pressure, and condensation sensors
  • External occupancy sensor
  • Wall panel with temperature sensor and display
  • Window switch control
  • Optional PTS damper for controlling minimum airflow
  • Exhaust airflow control
Schematic drawing

System package RXP schematic drawing

Fig.9. Schematic drawing: Halton Rex Expander (RXP) chilled beam (4-pipe) controlled with Halton Workplace WRA room automation controller

Equipment list
Code Equipment
RC Controller unit
FG Airflow damper actuator
FC Airflow measurement
H Water valve actuator
CS Condensation sensor
OS Occupancy sensor
PE Pressure sensor
CO2 CO2 sensor
WP Wall panel
TE Temperature sensor
TI Temperature display
WS Window switch control

WRA_E18_overview_right

Fig.10. Factory-installed Halton Workplace WRA room automation controller, type DXR2.E18-102A

Wiring diagram

For the wiring diagram of similar configuration, see the product page of Halton Workplace WRA room automation controller, section Installation information.

Components and order code examples for the system
  • 2 x Active chilled beam: Halton Rex Expander (RXP)
    RXP/C-1200-S2, TC=H, AQ=MO, CO=SW, ZT=N
  • 1 x Exhaust unit: Halton AGC Exhaust grille + Halton PRL Plenum for grilles
    AGC/N-400-100 FS=CL, ME=A, FI=PN, CO=W, ZT=N+PRL/F-400-100-160
  • 1 x VAV damper: Halton Max Ultra Circular (MUC) or Halton Max One Circular (MOC)
    MUC/G-160, MA=CS
  • 2 x standby, shut-off damper: Halton PTS
    PTS/A-125, MA=CS, MO=B4, ZT=N
  • 2 x standby, shut-off damper: Halton PTS
    PTS/A-125, MA=CS, MO=B4, ZT=N
  • Automation package: 2 x Halton Workplace WRA room automation controller unit with related components
    WRA/RXP-E81-H3-EX4, WP=37, LC=NA, SE=CI, SW=NC, ST=IA, SL=OI, PM=P1, TC=H, CV=SP5, RV=NA, ZT=N

Note: For more information, see the product pages of the Halton Workplace WRA room automation controller

Cooling and heating water valve selection in Halton Workplace WRA room automation system package

Water valve selection is done in Halton Workplace WRA room automation system package. Water valve sizing depends on the number of secondary and primary chilled beam units that are controlled with single controller. One water valve is used to control the whole chilled beam group cooling or heating operated by one room controller. Water valve is sized for whole group when there are multiple chilled beams controlled with single controller unit. There can be one primary chilled beam with room controller and up to three secondary chilled beams. Water valve sizing for 1-4 chilled beams is shown below.

Number of chilled beams (pcs.) Water valve type Size for cooling (DN) Size for heating (DN) Installation
1 ABQM DN15 DN15 Integrated to chilled beam
2 ABQM DN20 DN15 Loose
3 ABQM DN20 DN15 Loose
4 ABQM DN25 DN15 Loose
Number of chilled beams (pcs.) Water valve type Size for cooling (DN) Size for heating (DN) Installation
1 VPP46.. DN15 DN15 Loose
2 VPP46.. DN20 DN15 Loose
3 VPP46.. DN20 DN15 Loose
4 VPP46.. DN25 DN15 Loose

Pikavalinta

Ilmavirta

Kuva 11. Halton Rex Expander -ilmastointipalkin ilmavirta-alueet, kun käytössä ei ole HAQ-säädintä tai kun HAQ-säädin on suljettu.

Kuva 12. Halton Rex Expander -ilmastointipalkin ilmavirta-alueet, kun käytössä on HAQ-säädin, 60 Pa:n kammiopaine ja 125 mm:n liitoskaulus

Jäähdytysteho

Tuote

Meno-/paluuveden lämpötila
[°C]

Huonelämpötila
[°C]

Ilmanjakokammion paine
[Pa]

Veden massavirta
[kg/s]


Ilmavirta
[l/s]

Teho
[W]

Vesi

Ilma (18°C)

Yhteensä

RXP/C-600

15/17

25

75

0.032

10

269

81

350

RXP/D-600

0.038

 14

315

114

429

RXP/E-600

0.049

22

407

183

590

RXP/C-1200

15/18

0.043

 18

536

150

686

RXP/D-1200

0.054

 25

676

211

887

RXP/E-1200

0.063

 41

790

343

1133

Rakenne ja materiaalit

Kuva 13. Halton Rex Expander -ilmastointipalkin osat

Nro.

 Osa Kuvaus

1

Etulevy Maalattu sinkitty teräs

Polyesterimaalattu valkoinen (RAL 9003 tai 9010),
saatavana erikoisvärejä.

2

 Suuttimet Suutinlevy: sinkitty teräs

3

HAQ-säädin Maalattu sinkitty teräs

4

HAQ-säätimen toimilaite (lisävaruste) Sähköinen toimilaite (Kuva 1): liitäntäkaapelin pituus 0,9 m
Manuaalinen toimilaite: sinkitty teräs

5

Liitäntälaatikko Maalattu sinkitty teräs

Polyesterimaalattu, valkoinen (RAL 9003 tai 9010)

6

Kiinnikkeet Sinkitty teräs
7 Liitoskaulus Sinkitty teräs
8  Kehys Maalattu sinkitty teräs

Polyesterimaalattu valkoinen (RAL 9003 tai 9010),
saatavana erikoisvärejä.

9 Liitäntäputket Kupari. Putkien halkaisija on 12 mm ja seinämän paksuus 0,9–1,0 mm, mikä täyttää EN 1057:1996 -standardin vaatimukset.
10 Patteri/lämmönsiirrin Putket: kupari
Lamellit: alumiini

Mitat ja paino

Mitat on ilmoitettu millimetreinä (mm).

Halton Rex Expander (RXP) dimensions 600mm heating

Kuva 14. Halton Rex Expander -ilmastointipalkin mitat (RXP-600)

Halton Rex Expander (RXP) dimensions 1200mm heating

Kuva 15. Halton Rex Expander -ilmastointipalkin mitat (RXP-1200)

Halton Rex Expander (RXP) dimensions 1200mm D160

Kuva 16. Halton Rex Expander mitat (RXP-1200 kanavaliitännällä Ø 160 mm)

Paino:

Tuote

AQ-malli

Kuiva massa (ilman vettä) [kg]

Vesitilavuus [l]

RXP-600

NA

10.5

0.5

MA

11.4

MO

11.6

RXP-1200

NA

20.9

1.2

MA 21.8
MO 22.1

Tekninen määrittely

Tuotteen tulee täyttää seuraavat vaatimukset:

  • CAV/VAV jäähdytyspalkki ympäripuhaltavalla, jäähdytykseen, lämmitykseen ja ilmastointiin
  • Jäähdytypalkki alakatto-asennuksiin

Rakenne

  • Integroitu, edessä olevan reikälevyn kautta kulkeva kiertoilmareitti.
  • Etulevy irrotettavissa huolto- ja puhdistustoimenpiteitä varten.
  • Etulevy irrotettavissa ilman erikoistyökaluja.
  • Nelisuuntainen ilmanjako.
  • Yksikön leveys 595 mm, korkeus 220 mm.
  • Tuloilmakanavan läpimitta on 125 mm tai 160 mm.
  • Kanavaliitännän asento vaihdettavissa ilman erikoistyökaluja.
  • Mittausyhde ilmavirran mittausta varten.
  • Putkiston suurin sallittu käyttöpaine 1,0 MPa.

Materiaalit

  • Liitäntälaatikko, kehys ja etulevy on valmistettu sinkitystä teräksestä.
  • Kaikki näkyvät osat on maalattu valkoisiksi RAL 9003, 20 % kiilto.
  • Kaikki putket on valmistettu kuparista.
  • Liitäntäputkien seinämän paksuus on 0,9–1,0 mm.
  • Kaikki putkiliitokset on juotettu.
  • Kaikki putkiliitokset on painekoestettu tehtaalla.
  • Lämmönsiirtimen lamellit on valmistettu alumiinista.

Pakkaus ja tunnistetiedot

  • Tuote toimitetaan muovilla suojattuna.
  • Kanavaliitännän ja putkien päät on suljettu kuljetuksen ajaksi.
  • Tuote toimitetaan pahvilaatikkoon pakattuna.

Tuote on yksilöllisesti tunnistettavissa sekä tuotteeseen että pahvilaatikkoon merkityn sarjanumeron avulla.

Asennus

Halton Rex Expander -ilmastointipalkin asennussuuntaa valittaessa on otettava huomioon tuloilma- ja vesipiiriliitäntöjen suunnat. Tuloilmaliitoskaulus voi sijaita yksikön kummalla tahansa puolella tai samassa päädyssä kuin vesiliitännät. Asentoa voi tarvittaessa helposti vaihtaa asennuskohteessa.

Asennuksessa on huomattava myös varmistaa pääsy HAQ-säätimen (valinnainen) toimilaitteeseen. Toimilaite sijaitsee yksikön vasemman sivun keskellä.

Halton Rex Expander -ilmastointipalkki voidaan kiinnittää suoraan kattopintaan (H = 220 mm) tai ripustaa kattoon 8 mm:n kierretankojen avulla. Kattoasennuksessa käytettävät kiinnikkeet sijaitsevat yksikön sivuilla.

Kuva 17. RXP-1200 (RXP-600) -ilmastointipalkin asennuskohdat

Koska Halton Rex Expander -ilmastointipalkissa ei ole liikkuvia osia, yksikön asennuksessa tai kytkennässä tuloilma- tai vesiliitäntöihin ei tarvita tärinänestosuojia.

On suositeltavaa asentaa jäähdytys- ja lämmitysvesipiirien runkoputket lämmönsiirtimen tason yläpuolelle, jotta putkiston ilmaus onnistuu hyvin.

Jäähdytys- ja lämmitysvesiputkiston suurin käyttöpaine on 1,0 MPa.

Käyttöönotto

Jäähdytystehon säätö

Suositeltava jäähdytysveden massavirta on 0,02–0,10 kg/s, jolloin lämpötilan nousu lämmönsiirtimessä on 1–4 °C. Kondensoitumisen välttämiseksi lämmönsiirtimen menoveden suositeltu minimilämpötila on 14–16 °C.

Vesivirtojen tasapainotus ja säätö

Halton Rex Expander -ilmastointipalkin vesivirrat tasapainotetaan jäähdytysvesipiirien paluuputkiin asennettavien tasapainotusventtiilien avulla. Ilmastointipalkin jäähdytystehoa muutetaan säätämällä veden massavirtaa.

Tuloilman tilavuusvirran säätö

Ilman Halton Air Quality (HAQ) -säädintä käytettävän Halton Rex Expander -ilmastointipalkin ilmavirta määräytyy ilmanjakokammion paineen ja valitun suuttimen mukaan. Käytettäessä HAQ-säädintä myös sen asento tulee ottaa huomioon.
Ilmanjakokammion paine voidaan mitata etupaneelin alapuolella olevan mittausyhteen avulla.
Kokonaisilmavirta lasketaan seuraavalla kaavalla.

Kokonaisilmavirta

qv2

jossa

qv           on ilman tilavuusvirta [l/s] tai [m3/h]
Δpm       on ilmanjakokammion mitattu staattinen paine [Pa]
k             määräytyy seuraavan taulukon mukaan [l/s].
Jos lasketaan m³/h-arvon mukaan, kerrotaan luvulla 3,6.

HAQ-säätimen sijainti

RXP/C-600

RXP/D-600

RXP/E-600

RXP/C-1200

RXP/D-1200

RXP/E-1200

0 / ei HAQ-säädintä

1.1

1.6

2.5

2.1

2.9

4.7

1

1.7

2.1

3.1

2.6

3.5

5.3

2

2.2

2.7

3.6

3.1

4.0

5.8

3

2.7

3.2

4.1

3.7

4.5

6.3

4

3.2

3.7

4.6

4.1

5.0

6.8

5

3.7

4.1

5.1

4.6

5.5

7.3

6

4.1

4.6

5.5

5.0

5.9

7.7

7

4.5

5.0

5.9

5.5

6.3

8.1

8

4.9

5.4

6.3

5.9

6.7

8.5

9

5.3

5.7

6.7

6.2

7.1

8.9

Esimerkki:
RXP/E-600-yksikön ilmanjakokammion mitattu staattinen paine on 70 Pa ja HAQ-säädin on asennossa 3. Kokonaisilmavirta on 4,1*√(70) ≈ 34,3 l/s.

Tilauskoodi

RXP/S-L-E, SP-TC-AQ-CO-ZT

S = Suuttimen tyyppi
C     Medium
D     Large
E     Extra large

L = Pituus (mm)
600 tai 1200

E = Kanavaliitäntä
S2     Suora (Ø125)
R2    Oikea (Ø125)
L2     Vasen (Ø125)
S3     Suora (Ø160)
R3     Oikea (Ø160)
L3     Vasen (Ø160)

Muut ominaisuudet ja lisävarusteet

SP = Järjestelmäpaketti
N          Ei
Y          Kyllä

TC = Jäähdytys-/lämmitystoiminta (patterin tyyppi)
C       Jäähdytys
H       Lämmitys

AQ = Halton Air Quality (HAQ) ‑säädin
NA     Ei määritelty (CAV)
MA    Manuaalinen (säädettävä CAV)
MO    Moottoroitu (VAV)

CO = Väri
SW    Signal white (RAL 9003)
W      Pure white (RAL 9010)
X        Erikoisväri (RAL xxxx)

ZT = Räätälöity tuote
N      Ei
Y      Kyllä (ETO)

 Alituotteet

Järjestelmäpaketti                       Halton Workplace WRA huoneautomaatio
VAV säädin huonepoistoon       Halton Max One Circular (MOC)
VAV säädin huonepoistoon       Halton Max Ultra Circular (MUC)

Koodiesimerkki

RXP/E-1200-S2, SP=N, TC=C, AQ=NA, CO=SW, ZT=N

Lataukset

Halton Rex Expander (RXP) – Chilled beam
Data
en
Halton Rex Expander (RXP) – Ilmastointipalkki
Data
fi
Halton Rex Expander (RXP) – Kylbaffel
Data
se
Halton Rex Expander (RXP) - Installation, commissioning and maintenance guide
Manual
en
6.99 MB
Eurovent Certification for Chilled Beams
Certificate
en_GB
160.47 KB
  • Hidden
  • Max. tiedoston koko: 128 MB.

Search
