TSB Kvadratisk virvelspridare för montage i undertak

Avsedd för hög installationshöjd.

Översikt

  • Horisontell inblåsning av tilluft , kan även användas för frånluft
  • Spridaren installeras i undertak
  • Tilluftens hastighet minskar snabbt tack vare effektiv inblandning av rumsluften
  • Lämplig för installation i undertak med modulärt bärverk 600×600 mm
  • Cirkulär kanalanslutning med inbyggd gummipackning
  • Öppningsbar frontplåt för enkel rengöring av spridaren och kanalsystemet

Tillbehör

  • Anslutningslåda med mät- och injusteringsfunktioner

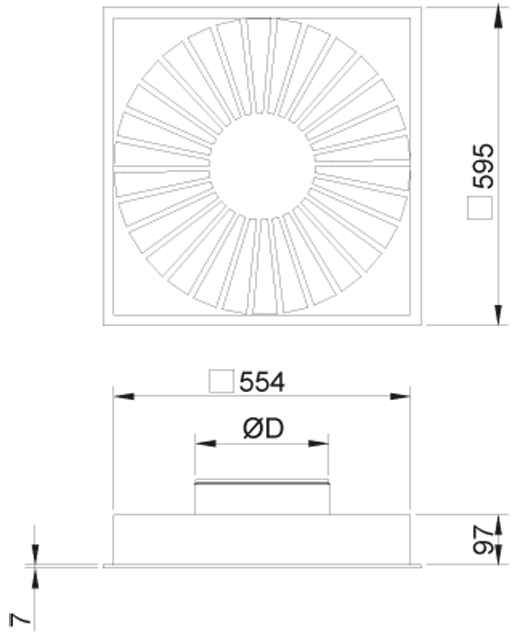

Dimensioner



NS  ØD
160  159
200  199
250  249
315  314

Material

 Komponent  Material  Anmärkning
 Hölje  Galvaniserad stål
 Frontplåt  Stål
 Anslutningsstos  Galvaniserad stål
 Kanalpackning  Gummi
 Ytbehandling  Epoxilackerad / vit RAL 9003  Specialfärger som tillval

Tillbehör

 Tillbehör  Kod   Beskrivning
 Anslutningslåda med injustering TRI  För injustering och utjämning av luftflöde och dämpning av kanalljud

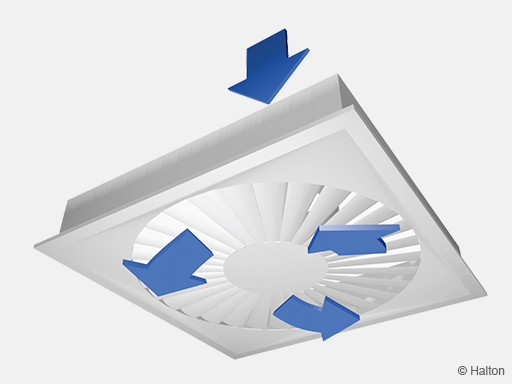

Funktion

Luft tillförs horisontellt till rummet via spridarens spiralvingar. Tilluftens hastighet minskar snabbt tack vare effektiv inblandning av rumsluften.

Halton TSB kan även användas för frånluft.

Installation

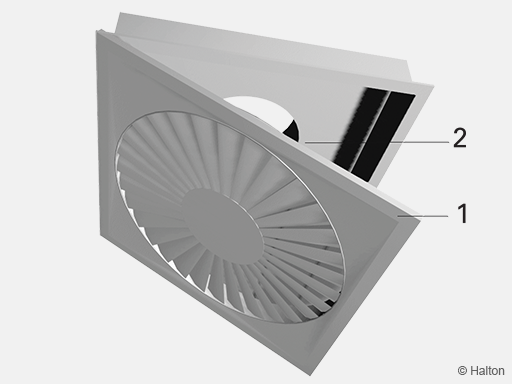

Kod beskrivning
1.  Frontplåt
2.  Hölje

Halton TSB-spridaren ansluts direkt till kanalen med skruvar eller nitar eller alternativt mot Halton TRI-anslutningslådan.
Ta bort frontplåten genom att dra den försiktigt nedåt och låt den hänga i gångjärnen.
Önskad spridningsbild erhålls genom montage av en avskärmningsplåt på den perforerade frontplåten.
Sätt tillbaka frontplåten genom att svänga upp den och trycka in den tills den snäpper fast.

Ett minsta skyddsavstånd på 3xD uppströms spridaren rekommenderas.

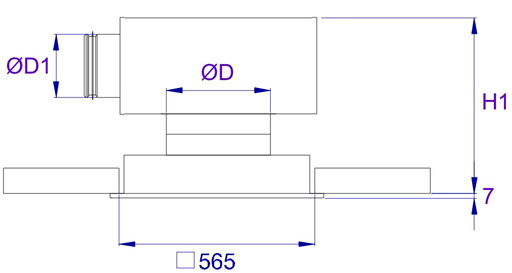

Installation med Halton TRI

Spridarens stos kan installeras internt i Halton TRI-anslutningslådan eller externt vid lådans botten. Spridarens höjd vid extern installation framgår av tabellen nedan. Om spridaren installeras med stosen inne i anslutningslådan kan totalhöjden H minskas med 60 mm.

TSB,(ØD)  ØD1  TRI  H
160-600  160 TRI-160-160 383 – 433
200-600  160 TRI-160-200 383 – 433
200-600  200 TRI-200-200 433 – 483
250-600  200 TRI-200-250 433 – 483
250-600  250 TRI-250-250 497 – 547
315-600  250 TRI-250-315 497 – 547
315-600  315 TRI-315-315 543 – 593

Injustering

Det går inte att justera in luftflödet i själva Halton TSB.
Vi rekommenderar att spridaren ansluts till en Halton TRI-anslutningslåda för att möjliggöra mätning och injustering av luftflödet.

Tilluftflödet bestäms med hjälp av mät- och injusteringsdonet MSM.
Öppna frontplåten, för in slangarna och ställvredet genom spridarens frontplåt. Sätt tillbaka frontplåten.
Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan.

Justera in luftflödet genom att vrida ställvredet tills önskad inställning uppnåtts.
Lås fast spjälläget med en skruv.
Stoppa tillbaka slangarna och vredet i lådan och sätt tillbaka spridarens frontplåt.

Värdet på koefficienten k för installationer med olika säkerhetsavstånd (D= kanaldiameter)

TRI  > 8 x D  min 3 x D
160  16.9 21.9
200  28.3 31.0
250  47.9 51.5
315  78.6

Service

Ta bort spridarens frontplåt genom att dra den försiktigt nedåt och låt den hänga i gångjärnen.
Torka av delarna med en fuktig trasa.
Tryck tillbaka frontplåten på plats till den snäpper fast.

Alternativ för anslutningslåda med injustering

Ta bort mät- och injusteringsdonet genom att försiktigt dra i dess axel (inte ställvredet eller mätslangarna!).
Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten.
Sätt tillbaka mät- och injusteringsdonet genom att trycka på axeln tills stoppet tar emot.
Tryck tillbaka frontplåten på plats till den snäpper fast.

Specifikation

Spridaren är utförd i vitfärgat (RAL 9003) epoxilackerat stål.
I virvelspridaren finns fasta spiralvingar som medför hög inblandning av rumsluften.

Alternativ 1: Ingen anslutningslåda

Spridaren har ett hölje av varmförzinkat stål med en packningsförsedd stos för anslutning till cirkulär kanal.
Spridaren har en avtagbar perforerad frontplåt som gör det möjligt att komma åt kanalen.

Alternativ 2: Med anslutningslåda

Spridaren ansluts till en anslutningslåda utrustad med ett mät- och injusteringsdon.
Spridaren har en avtagbar frontplåt som gör det möjligt att komma åt mät- och injusteringsdonet.
Anslutningslådan har en packningsförsedd stos för lufttät kanalanslutning.
Anslutningslådan är försedd med ljuddämpningsmaterial av dacronfiber med tvättbar yta.

Beställningskod

TSB-D; CO-ZT

D = Diameter på kanalanslutning
      160, 200, 250, 315, 400


Andra altenativ och tillbehör

CO = Färg
         SW    Vit
         X       Specialfärg

ZT = Kundanpassad produkt
        N     Nej
        Y     Ja (ETO)

Underprodukter

         TRI  Anslutningslåda (spridare)

Kodexempel

        TSB-160, CO=SW, ZT=N
