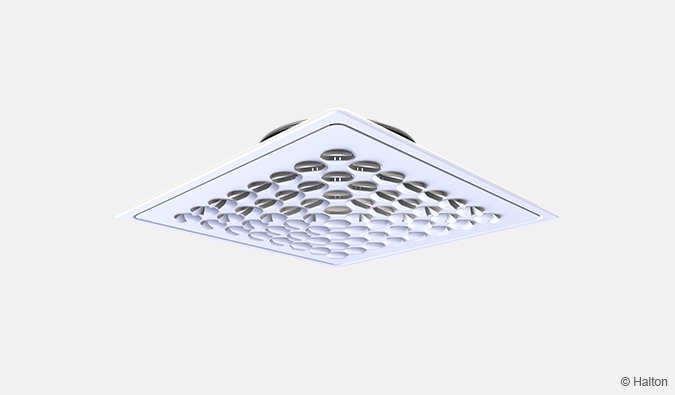

Halton Jaz JSC - Diffuseur multi-buses

Plus d'informations

Fiche produit

Mode

Raccordement diffuseur (mm)

Taille de diffuseur (mm)

Type de jet

Couleur

Pièce Normal

Température ambiante [°C]

0 50

Air Normal

Température de soufflage [°C]

13 40

Débit d'air [l/s]

31 61

Perte de charge totale [Pa]

10 40

rawTechnicalData

{
    "airDpType": "DPTOT",
    "allowedLocationIds": "C",
    "dataVersion": "09.2023",
    "dpDefault": 20,
    "dpMax": 40,
    "dpMin": 10,
    "maxCeilingDistance": 0,
    "minCeilingDistance": 0,
    "ocTempDefault": 25,
    "ocTempMax": 50,
    "ocTempMin": 0,
    "qvDefault": 43,
    "qvMax": 61,
    "qvMin": 31,
    "supplyTempDefault": 18,
    "supplyTempMax": 60,
    "supplyTempMin": 8
}

serializedUiVariables

{
    "QV": 43,
    "DP": 20,
    "TSP": 18,
    "TR": 25
}

operationPoints

[
    {
        "airDp": 20,
        "airDpMax": 40,
        "airDpMin": 10,
        "airLpA": 32,
        "airLw": [
            31,
            32,
            35,
            37,
            29,
            16,
            10,
            9
        ],
        "airLwAtt": [
            21,
            15,
            10,
            5,
            2,
            2,
            4,
            3
        ],
        "airNC": 27,
        "airNR": 29,
        "airP": 365,
        "airQv": 43,
        "airQvDevice": 43,
        "airSupplyTemp": 18,
        "airSupplyTempMax": 40,
        "airSupplyTempMin": 13,
        "airV": 3.5
    }
]

q_v [l/s]	Δp_tot [Pa]	Vitesse d'air [m/s]	L_p10A [dB]
43	20	3.5	32

L_p10A [dB]	airNR	Niveau de puissance acoustique, L_w [dB] par bande d'octave
L_p10A [dB]	airNR	63Hz	125Hz	250Hz	500Hz	1kHz	2kHz	4kHz	8kHz
32	29	31	32	35	37	29	16	10	9

Sound attenuation, ΔL [dB]
63Hz	125Hz	250Hz	500Hz	1kHz	2kHz	4kHz	8kHz
21	15	10	5	2	2	4	3
