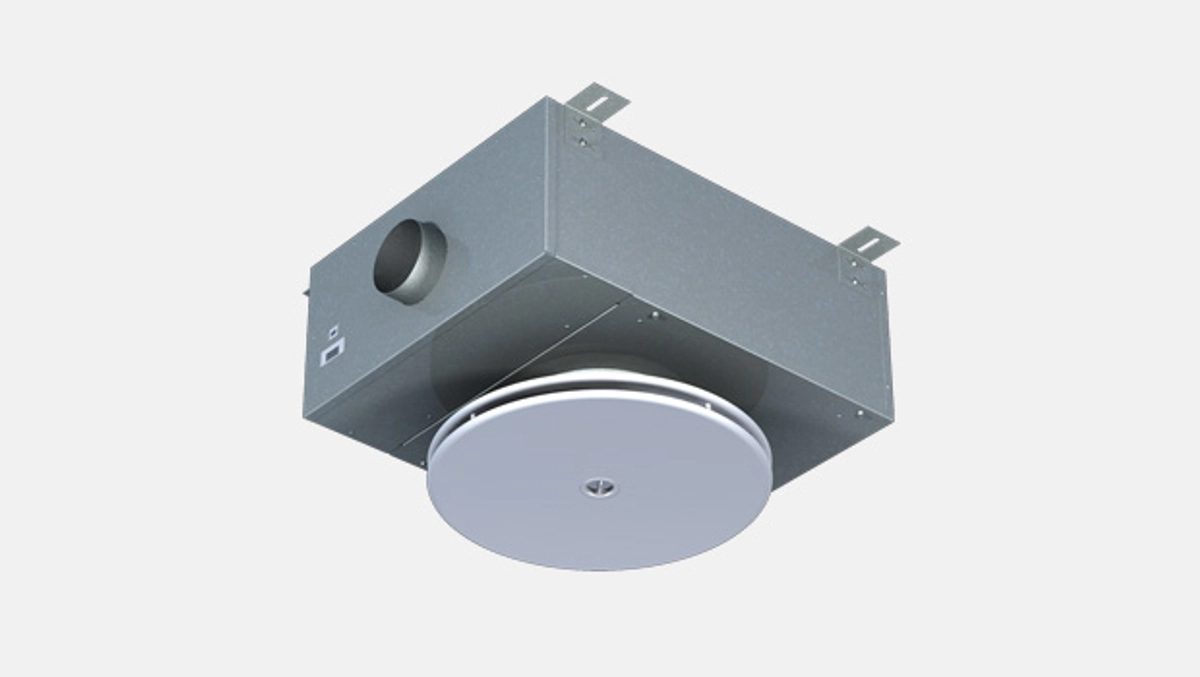

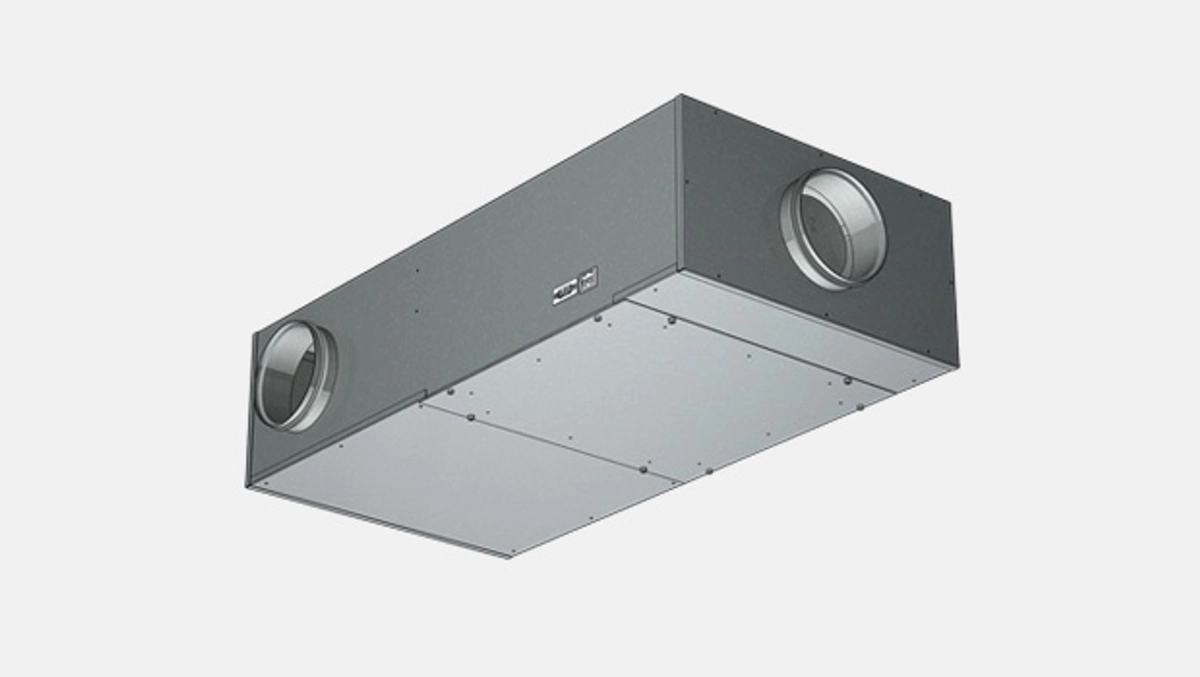

HMM 单管布风器

浩盾 HMM 是应用于单管道的手动调节式布风器。

Request a Quote

概述

  • 压力范围 50 Pa 到 1000 Pa
  • 气流范围 0 m3/h 到 500 m3/h
  • 通过散流器旋钮调节气流
  • 机械设定最大/最小气流限制,易于调试
  • 流量测量管
  • 获得 MED 认证的 B-0 和 B-15 安装等级

加热模式的其它特点

  • 230 VAC 610%,最大10A,50/60 Hz
  • 双向可控硅控制加热线圈,可调节加热功率 (PWM) 0…100%
  • 主/辅功能:多个辅助布风器可以连接到一个主布风器上
  • 内部熔断丝 8A 或 10A 和 63 mA
  • 网络与适配器兼容
  • 所有参数可在工厂预设或在调试时通过 PDA 现场设定
  • 所有电缆连接均带快速接头
  • 适合不同安装需要
  • 带状态检测指示和手动复位的 90°C 安全开关
  • HMM 布风器可配备控制板和互连电缆

尺寸

HMM 尺寸

HMM 尺寸, 设备材料尺寸 0,5 mm,芬兰拉赫蒂工厂生产

L B H ØD1 male/female ØD2 male
HMM-100 590 490 190 199/201 99
HMM-125 590 490 230 249/251 124

注:公接头:外径尺寸,母接头:内径尺寸。对于进气口尺寸为80或160,出气口尺寸为160、200或250的特殊情况,可提供特殊尺寸。
对于特殊尺寸的接头,其声学和压降数据较为有限。

HMM 尺寸, 设备材料尺寸 0,75/1,0 mm,中国上海工厂生产

L B H ØD1 male/female ØD2 male
HMM-100 600 500 200 199/201 99
HMM-125 600 500 240 249/251 124

注:公接头:外径尺寸,母接头:内径尺寸。对于进气口尺寸为80或160,出气口尺寸为160、200或250的特殊情况,我们提供特殊尺寸的接头。
对于特殊尺寸的接头,其声学和压降数据较为有限。

材料

部件 材料
箱体 热镀锌钢或可选配EN 1.4404(AISI316L)不锈钢
箱体厚度 0,5 mm或 0,75/1,0
风管接口 热镀锌和EPDM橡胶或可选配不锈钢EN 1.4404 (AISI316L)
隔热层 矿物棉 s = 20 mm, MED 认证(芬兰拉赫蒂)或 岩棉 s =25 mm(中国上海)
信号控制器 铝/塑料/电器元件
加热线圈 EN 1.4301 (AISI304)
电缆 无卤
测量管 铝/聚氨酯

产品型号和附件

HMM 产品型号

  • 不带加热器的手动布风器
  • 带加热器的手动布风器
  • 网络支持与适配器兼容。作为D03控制包的选项之一可供选择。

控制板特点

浩盾船舶HMM 布风器有三种不同的控制板型号; 旋转按钮、带LED条形图的按钮 (可选配: IP54) 、带LCD显示器的按钮 (可选配: IP54).

一般功能

  • 舱房温度测量
  • 蓝牙/通信适配器连接器,用于设置舱房参数
  • 参数设置和故障排除软件
  • 不同的颜色选项和自定义标签可供选择
  • 随IC电缆(互连电缆)交付
    • 用于控制面板-布风器连接
    • 两端用塞子预制
    • 可以通过标准安装管拔出面板一侧的电缆插口
    • 无卤且阻燃
    • 标准长度为7米,可选配其他长度

带旋转按钮的控制板

  • 通过旋转按钮调节温度

带按钮和LED条形图的控制板

  • 通过按钮调节温度
  • 自检功能
  • LED亮度控制和自动调光

带按钮和LCD显示屏的控制板

  • 通过按钮调节温度
  • 自诊断功能
  • LCD亮度控制和自动调光
  • 可选配显示实际温度和设定点温度
  • 可选配时间显示
  • 可选配客户定制的背景图片
  • 可选配多种外框


控制板型号:按钮和旋转按钮


LCD 控制板

布风器通风配置表

请注意:还可选配不带成套控制设备的HMM和HME型号。

手动控制风量

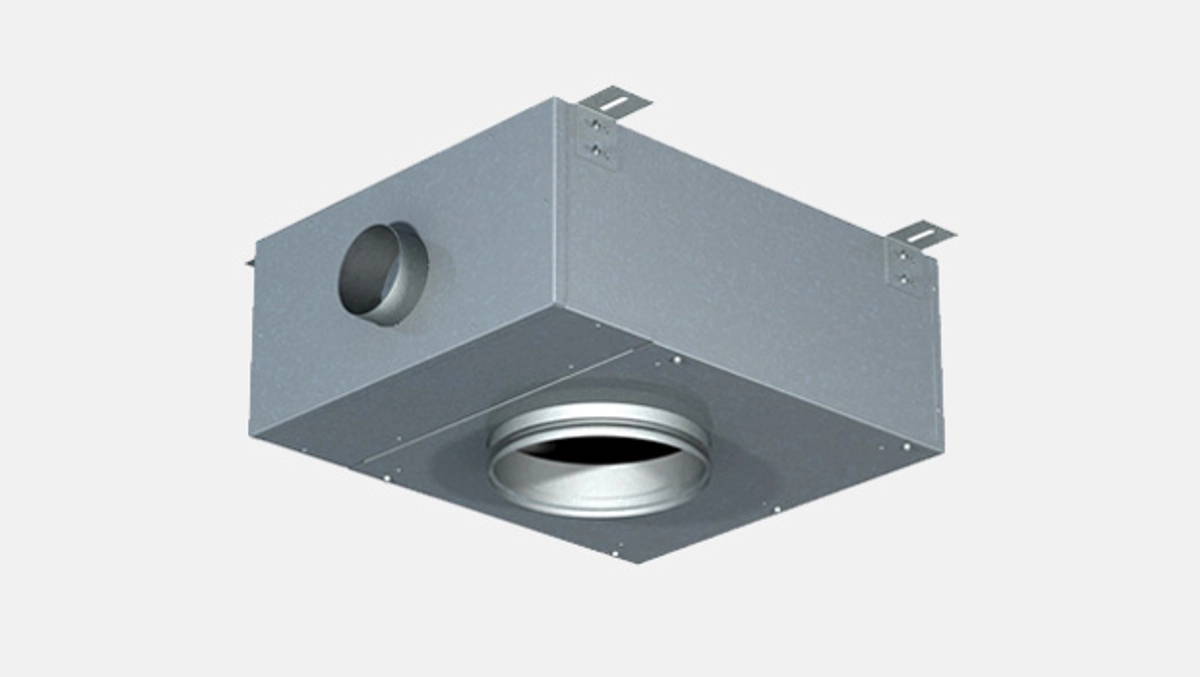

单管道型号; HMM, HME

压力相关型号

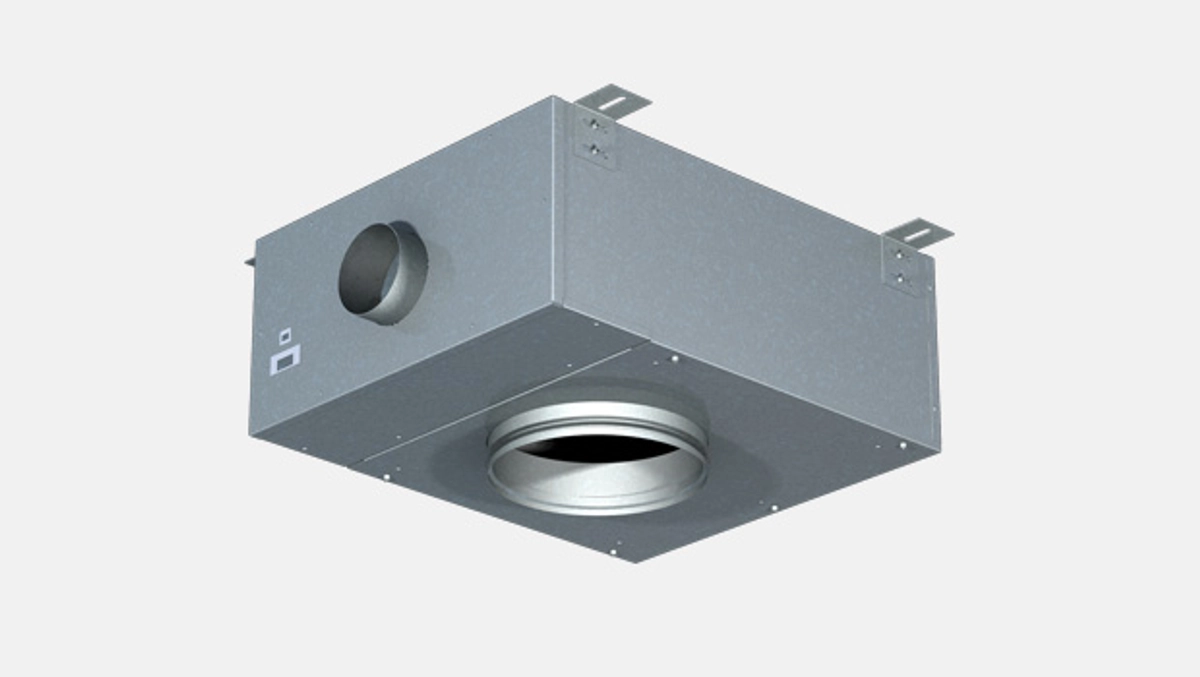

单管道型号: HMF, HFM

压力无关型号

单管道型号; HMF, HFM

附件

MS-线缆 (主辅线缆)

  • 用于主布风器——辅布风器/装置链接
  • 两端预置插口
  • 无卤且阻燃
  • 标准长度为7米

通讯适配器

  • 与外部设备的蓝牙通信(仅适用于D03控制包)
  • 用于无线连接以设置布风器参数和故障排除(仅适用于D03控制包)

网络适配器 (可与D03控制包一起使用)

  • 网络适配器(也可用作WiFi)将独立布风器扩展为网络兼容装置(LON或以太网)
  • 实现监测和高级能效功能。
  • 有关更多信息,请参阅Halton Networks的舱房通风手册或联系Halton Marine销售办事处。

可选加热器

  • 标准加热器: 400W, 800W, 1200W, 1500W 带K01控制包
  • 标准加热器: 400W, 800W, 1200W, 1500W, 1800W带D03控制包

实际功率水平可以逐个布风器软件调整。电缆和电源设计必须根据最大可用加热功率进行。

功能

气流通过预设限制之间的调节旋钮进行控制。

带加热器型号

当乘客使用控制面板要求更高的温度时,控制器会激活布风器的电再热器。当舱房内达到所需温度时,将保持参考值,直到温度需求发生变化。
机械最大和最小限值在调试期间设置。

加热器调节图

HMM 不带加热器的运行范围

HMM-100 HMM-125 HMM-160
0  m3/h – 350 m3/h 0 m3/h – 500 m3/h 0 m3/h – 500 m3/h

HMM带加热器的运行范围

HMM-100 HMM-125 HMM-160
100 m3/h – 350 m3/h 100 m3/h – 500 m3/h 100 m3/h – 500 m3/h

安装

布风器安装说明

在设计安装时,应考虑项目要求和可能性。有关可能性的更多信息,请联系浩盾船舶。

布风器安装的主要原则:
1.  使用螺纹杆(如图所示)或框架安装将布风器固定在天花板上方
2.  将电源和IC电缆连接到设备。(电缆安装应在此阶段之前完成,请参阅互连电缆安装说明)。由于标准布风器具有Ensto NAC 31电源插头(不包括对应的NAC 32)。
3.  连接送风管道至布风器进气口。
4. 关闭维护/安装检修门。
5.  将散流器连接并组装到风气出气口。

控制面板安装说明

1. 将LRC-1 CP背板安装到墙上的平整位置。
2. 拧紧3个螺钉(DIN 7981或类似标准,Φ3mm,最大头部高度3mm),将CP固定到位。
3. 将LRC-1互连电缆连接到互连连接器。最大允许牵引力为30N。
4. 将LRC-1 CP前板安装到背板上
5. 小心地拧紧底部的螺钉。最大扭矩0.3 Nm

LRC-1 CP装置应放置在其调节的房间内的墙上。建议避免阳光直射或靠近加热/冷却源物体

通讯电缆安装说明

互连线缆已预先在两端安装了插头。安装时,需将其穿过提供的管子,从布风器拉至CP(CP的插头尺寸足够小,可以穿过直径为16毫米的管子)。最大允许牵引力为30N。在CP一侧的房间内,需将大约8厘米的线缆(电线)留在管子外部。管子靠近的一端(即CP侧)必须封堵(例如使用泡沫),以防止冷凝水和热量传递至CP。

安全距离

安装布风器时,必须考虑所示的所需安全距离。

调节

送风量是通过使用测量探头和压力计来确定的。
散流器前板被拆除,管子穿过散流器。用压力计测量压差。风量使用以下公式计算。

qv = 风量 (m3/h)
k  = k 系数
∆pM =  测量压力 (Pa)

K-系数表格

NS k
HMM-100 48,2
HMM-125 74,2

通过旋转D形杆调整最小风量,直到达到所需的设置。
将最小气流机械限制器移到支架上,并拧紧内六角螺钉。
通过旋转D形杆调整最大风量,直到达到所需的设置。
将最大气流机械限制器移到支架上,并拧紧内六角螺钉。

调试

调试(适用于D03)

所有参数均可根据订单在工厂预设。在调试期间,可以使用LRC管理器软件通过PDA手持设备无线修改所有参数。

浩盾还为这些项目提供监管和调试服务。

如需更多信息,请联系浩盾船舶销售办公室。

重量

箱体厚度 HMM-100 HMM-125 HMM-160
0,5 mm 10,5 11,5 12
0,75/1,0 mm 15 16 16,5

加热器 + 信号控制器 +1kg

产品代码

HMM product code

HMM ver 3
(S)=Model
(M) No reheater
(R) Electric reheater
(C)=Diameter of inlet connection
125
100
80
(E.)=Diameter of outlet connection
160
200
250
(C2)=Outlet connection type
(A) Male with gasket
(B) Male without gasket
(C.) Female
(CP)=Location of Power Supply Connection
(F) Front end
(S) Side
(NA) No PS connection
(CU)=Control Unit
(K1) K01 (Knob, master)
(K2) K01 (Knob, slave)
(D1) D03 (Push button)
(NA) No control unit
(RH)=Reheat Coil
(NA) No reheater
(S1) Single coil 400 W
(S2) Single coil 800 W
(S3) Single coil 1200 W
(S4) Single coil 1500 W
(S5) Single coil 1800 W
(ZT)=ETO Processing
(Y) Yes
(N) No
AC=Accessories
Code example
HMM/R-80-250,C2=A,CP=F,CU=D1,RH=S1,ZT=Y

噪音衰减

噪音衰减(dB)

f(Hz) 63 125 250 500 1000 2000 4000 8000
HMM-100 ∆L(dB) 6,4 11,3 15,9 25,8 34,8 37,9 35,3 34,7
HMM-125 ∆L(dB) 4,9 9,6 16,2 24,9 33,4 36,8 35,4 35,6

∆L: 噪音衰减不包含底端反射
