Product / BRD

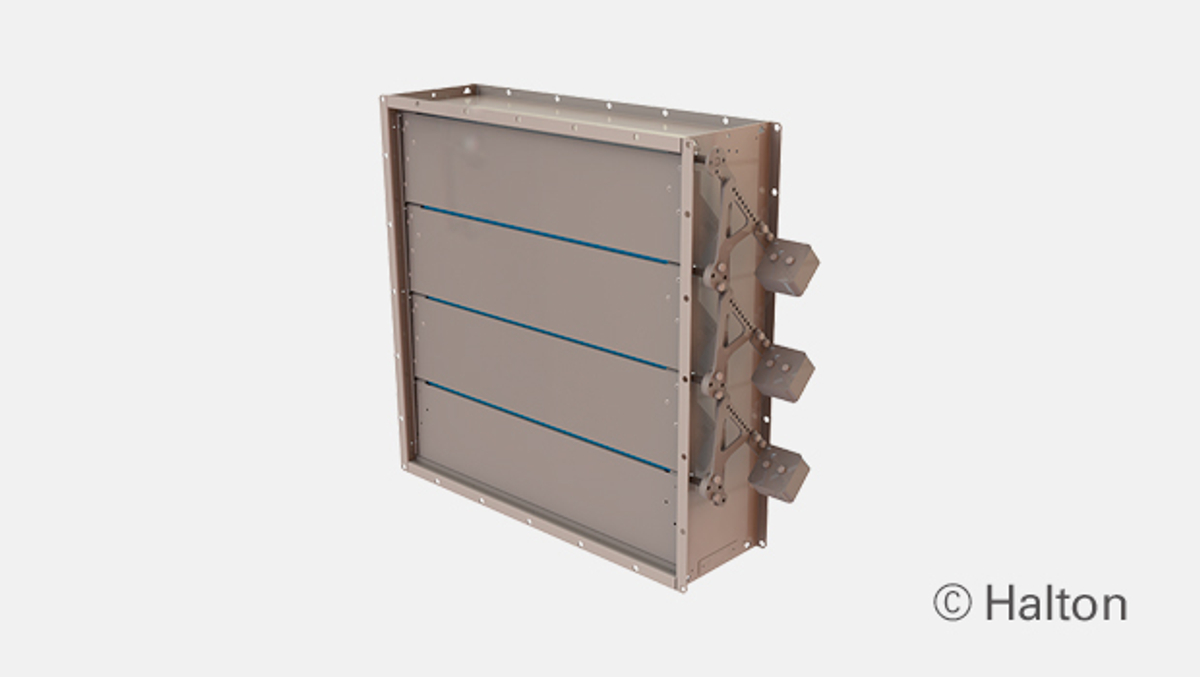

BRD 泄压阀

浩盾 BRD 泄压阀广泛应用于钻井平台和船舶中防止通风管道系统中气压回流。

Request a Quote

概述

  • 焊连的外框可选材质为喷漆、镀锌或不锈钢。风叶为镀锌或不锈钢。
  • 适合水平和垂直安装的型号
  • 风叶包含硅胶密封,防止泄漏
  • 可进行防爆认证
  •  闭合的阀防泄漏等级符合 EN 1751 2 级。测试尺寸为 1000×1000 mm。
  • 每片风叶相互连接且同时开闭
  • 可通过改变重锤的位置调节开启压力
  • 开启压力范围为 30 Pa 到 150 Pa(至多可选配 300 Pa)
  • 重锤标配
  • 重锤标配在右侧,也可选配左侧的重锤
  • 调试时可对重锤进行最终调节
  • 阀门结构可适应的最大管道压力为 5000 Pa,最大空气流速为 15 m/s。如果管道压力过高,请联系浩盾船舶寻求最佳解决方案。

尺寸和材料厚度

BRD 泄压阀符合国际标准,适用于矩形管道(宽度 B 150-1200 mm,高度 H 150-1400 mm,1 mm 间距)和圆形管道(直径 100 – 1250 mm)。可根据要求提供非标准尺寸。标准法兰宽度为 27 毫米。也可根据 ISO 15138 标准提供法兰和钻孔。模块化结构尺寸最大可达 2400x2800mm。标准框架材料厚度为 3 毫米。叶片由两片薄板组成,每片厚 0.8 毫米(三明治设计)。

BRD, 总图

圆形管道连接

BRD 圆形,带连接法兰

材料和表面处理

部件 材料 表面处理
外框 碳钢 喷涂或镀锌
外框 不锈钢 EN 1.4301 (AISI304), EN 1.4404 (AISI316L), EN 1.4432 (AISI316L)  –
叶片 镀锌
叶片 不锈钢 EN 1.4301 (AISI304), EN 1.4404 (AISI316L), EN 1.4432 (AISI316L)  –
免维护轴承 不锈钢 EN 1.4404 (AISI316L) / 可选项:青铜轴承  –
不锈钢 EN 1.4404 (AISI316L)  –

标准框架材料厚度为3mm。

叶片由两片0.8毫米厚的板材制成。

产品型号和附件

  • 可提供水平和垂直安装型号。
  • 可提供圆形连接件。
  • 标准结构将配种放在右侧。左侧配重为可选项。

操作原理

泄压阀可在管道系统中实现单向泄压。该功能基于不平衡叶片。当管道中的压力上升超过选定值(从 30 Pa 到 150 Pa,最高可选 300 Pa)时,风阀叶片打开,以实现泄压。如需更高的开启压力,请联系浩盾海运。最小开启力可以通过配进行调节。当管道系统中的压力低于所需的最小开启力时,风阀叶片关闭并密封管道。

重量

标准浩盾BRD泄压阀的重量(kg)。框架厚度为3毫米。

H/HEIGHT

(mm)

 B / WIDTH (mm)
150 200 300 400 500 600 700 800 900 1000 1100 1200
150 8 9 11 13 15 16 18 20 22 24 25 27
200 10 12 12 14 16 19 20 22 24 26 28 29
300 12 13 15 18 20 21 24 26 29 31 34 35
400 14 15 18 20 23 25 28 30 33 36 37 40
500 17 17 21 24 27 29 32 35 37 40 43 45
600 19 20 24 26 29 32 36 39 42 45 47 51
700 21 23 26 30 33 37 40 43 47 50 53 57
800 22 24 27 33 36 40 43 47 51 54 58 62
900 26 28 32 36 39 44 48 52 56 60 63 67
1000 28 30 34 39 43 48 51 55 60 64 68 72
1100 31 33 38 42 47 51 56 60 65 70 72 78
1200 33 35 40 45 50 54 59 64 69 74 78 84
1300 36 38 44 48 53 58 64 69 74 79 83 89
1400 38 40 46 51 56 62 67 73 78 83 88 94
D2 ØD WEIGHT
mm kg
100 12
160 12
200 15
250 17
315 21
400 26
500 36
630 45
800 63
1000 87
1250 116

上述重量包括配重。

安装

每个泄压阀交货时都附有安装和维护说明。操作和维护手册可向浩盾船舶销售办事处和经销商索取。

产品代码

(S)=Shape of Connection
(A) Circular (D1)
(B) Circular (D1) outlet
(C) Circular (D2)
(R) Rectangular
(W)=Width
Min=150 mm
Max=1200 mm
(H)=Height
Min=150 mm
Max=1400 mm
(D)=Diameter
Min=100 mm
Max=1250 mm
(SF)=Flange Option
(H0) Connection flange in circular connections
(H1) Connection + loose flange in circular connections
(HA) Flanges (2 sides)
(HB) Counter flanges (2 sides)
(HC) Counter flange (1 side)
(N0) (N0) ISO 15138 flange drilling CO+CIR
(N1) ISO 15138 flange drilling CO+LO+CIR
(NA) Not Assigned (circular connection)
(NR) ISO 15138 flange drilling
(DF)=Deep Frame Model
(N) No
(Y) Yes
(LM)=Left Hand Model
(N) No
(Y) Yes
(CW)=Counter Weights Included
(Y) Yes
(MA)=Material Blades
(AS) Stainless steel 0.8 mm EN1.4404
(CS) Carbon steel 0.75 mm
(LS) Stainless steel 0.8 mm EN1.4432
(SS) Stainless steel 0.8 mm EN1.4301
(FM)=Frame Material
(A3) Stainless steel 3 mm EN1.4404
(C3) Carbon steel 3 mm EN1.4404
(L3) Stainless steel 3 mm EN1.4432
(S3) Stainless steel 3 mm EN1.4301
(FI)=Finishing
(HG) Hot galvanized
(NA) Not Assigned (acid treatment)
(PN) Painting
(BM)=Bearing Material
(BR) Bronze
(AS) Stainless steel EN1.4404
Code example
BRD/R-150-150,SF=HA,DF=N,LM=N,MA=CS,FM=C3,FI=HG,BM=AS,ZT=N
