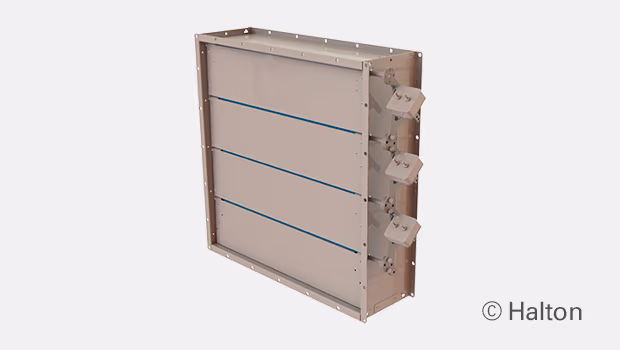

BLD止回风闸

浩盾 BLD 止回风闸广泛应用于钻井平台和船舶中防止通风管道系统中气压回流。

  • 概述

  • 尺寸和材料厚度

  • 材料和表面处理

  • 产品型号和配件

  • 操作原理

  • 重量

  • 安装

  • Product Code

  • Downloads

Request a Quote

概述

  • 焊连的外框可选材质为喷漆、镀锌或不锈钢。风叶为镀锌或不锈钢
  • 适合水平和垂直安装的型号
  • 通过ATEX/IECEx认证
  • 闭合的风闸防泄漏等级符合 EN 1751 2 级。测试尺寸为 1000X1000 mm
  • 风叶包含硅胶密封，防止泄漏
  • 每片风叶相互连接且同时开闭
  • 可通过改变重锤的位置进行调节。重锤标配在右侧，也可选配左侧的重锤
  • 阀门结构可适应的最大管道压力为 5000Pa，最大空气流速为 15m/s。如果管道压力过高，请联系浩盾船舶寻求最佳解决方案

尺寸和材料厚度

BLD止回风闸符合国际标准，适用于矩形风管（宽度B 150-1200 mm 高度H 150-1400 mm, 计量单位为1mm）及圆形风管  (Ø100 – 1250 mm)。 可按需定制非标尺寸。 标准法兰宽度27 mm. 法兰和钻孔可根据ISO 15138 标准定制。 模块化结构尺寸最大可达 2400×2800 mm。标准框架材料厚度3 mm。叶片采用双层板材结构，每层厚度0.8 mm (夹层式设计)。

BLD, 总图

BLD 图纸，圆形管道连接图

BLD 圆形管道连接图，带连接法兰

材料和表面处理



部件 材质 表面处理
外框 碳钢 喷漆或镀锌
外框 不锈钢 EN 1.4301 (AISI304), EN 1.4404 (AISI316L), EN 1.4432 (AISI316L)  –
叶片 钢 镀锌
叶片 不锈钢 EN 1.4301 (AISI304), EN 1.4404 (AISI316L), EN 1.4432 (AISI316L)  –
免维护轴套 不锈钢 EN 1.4404 (AISI316L) / Option: bronze bearings available  –
转轴 不锈钢 EN 1.4404 (AISI316L)  –

标准外框材料厚度 3 mm.

叶片由两片厚度均为0.8mm的金属板构成。

产品型号和配件

  • 提供水平安装和垂直安装两种型号
  • 可选配圆形连接件
  • 标准结构将配重置于右侧，左侧配重可选配

操作原理

止回风闸可确保管道系统中的气流单向通过，该功能通过非对称叶片结构实现。 当风管内压力低于所需最小开启力时，叶片关闭并密封风管以防止气流倒流。最小开启力可通过配重进行调节。最小开启压力为30帕。

重量

标准BLD风闸重量(kg). 外框厚度3 mm.

H/HEIGHT
(mm)		  B / WIDTH (mm)
150 200 300 400 500 600 700 800 900 1000 1100 1200
150 8 9 11 13 15 16 18 20 22 24 25 27
200 10 12 12 14 16 19 20 22 24 26 28 29
300 12 13 15 18 20 21 24 26 29 31 34 35
400 14 15 18 20 23 25 28 30 33 36 37 40
500 17 17 21 24 27 29 32 35 37 40 43 45
600 19 20 24 26 29 32 36 39 42 45 47 51
700 21 23 26 30 33 37 40 43 47 50 53 57
800 22 24 27 33 36 40 43 47 51 54 58 62
900 26 28 32 36 39 44 48 52 56 60 63 67
1000 28 30 34 39 43 48 51 55 60 64 68 72
1100 31 33 38 42 47 51 56 60 65 70 72 78
1200 33 35 40 45 50 54 59 64 69 74 78 84
1300 36 38 44 48 53 58 64 69 74 79 83 89
1400 38 40 46 51 56 62 67 73 78 83 88 94
D2 ØD WEIGHT
mm kg
100 12
160 12
200 15
250 17
315 21
400 26
500 36
630 45
800 63
1000 87
1250 116

以上重量包含配重的重量

安装

可安装于墙面或屋顶。
墙面安装时，叶片方向必须始终保持在水平平面内。

安装、操作及维护手册可向Halton Marine销售办事处及经销商索取。

Product Code

(S)=Shape of Connection
(A) Circular (D1)
(B) Circular (D1) outlet
(C) Circular (D2)
(R) Rectangular
(W)=Width
Min=150 mm
Max=1200 mm
(H)=Height
Min=150 mm
Max=1400 mm
(D)=Diameter
Min=100 mm
Max=1250 mm
(SF)=Flange Option
(H0) Connection flange in circular connections
(H1) Connection + loose flange in circular connections
(HA) Flanges (2 sides)
(HB) Counter flanges (2 sides)
(HC) Counter flange (1 side)
(N0) (N0) ISO 15138 flange drilling CO+CIR
(N1) ISO 15138 flange drilling CO+LO+CIR
(NA) Not Assigned (circular connection)
(NR) ISO 15138 flange drilling
(DF)=Deep Frame Model
(N) No
(Y) Yes
(LM)=Left Hand Model
(N) No
(Y) Yes
(CW)=Counter Weights Included
(Y) Yes
(MA)=Material Blades
(AS) Stainless steel 0.8 mm EN1.4404
(CS) Carbon steel 0.75 mm
(LS) Stainless steel 0.8 mm EN1.4432
(SS) Stainless steel 0.8 mm EN1.4301
(FM)=Frame Material
(A3) Stainless steel 3 mm EN1.4404
(C3) Carbon steel 3 mm EN1.4404
(L3) Stainless steel 3 mm EN1.4432
(S3) Stainless steel 3 mm EN1.4301
(FI)=Finishing
(HG) Hot galvanized
(NA) Not Assigned (acid treatment)
(PN) Painting
(BM)=Bearing Material
(BR) Bronze
(AS) Stainless steel EN1.4404
Code example
BLD/R-1000-1000,SF=HA,DF=N,LM=N,CW=Y,MA=CS,FM=C3,FI=HG,BM=AS,ZT=N
