RAH – 浩盾Reco-Air – 再循环厨房排风装置 (UL)

无需为所有电动餐饮设备提供外部管道系统

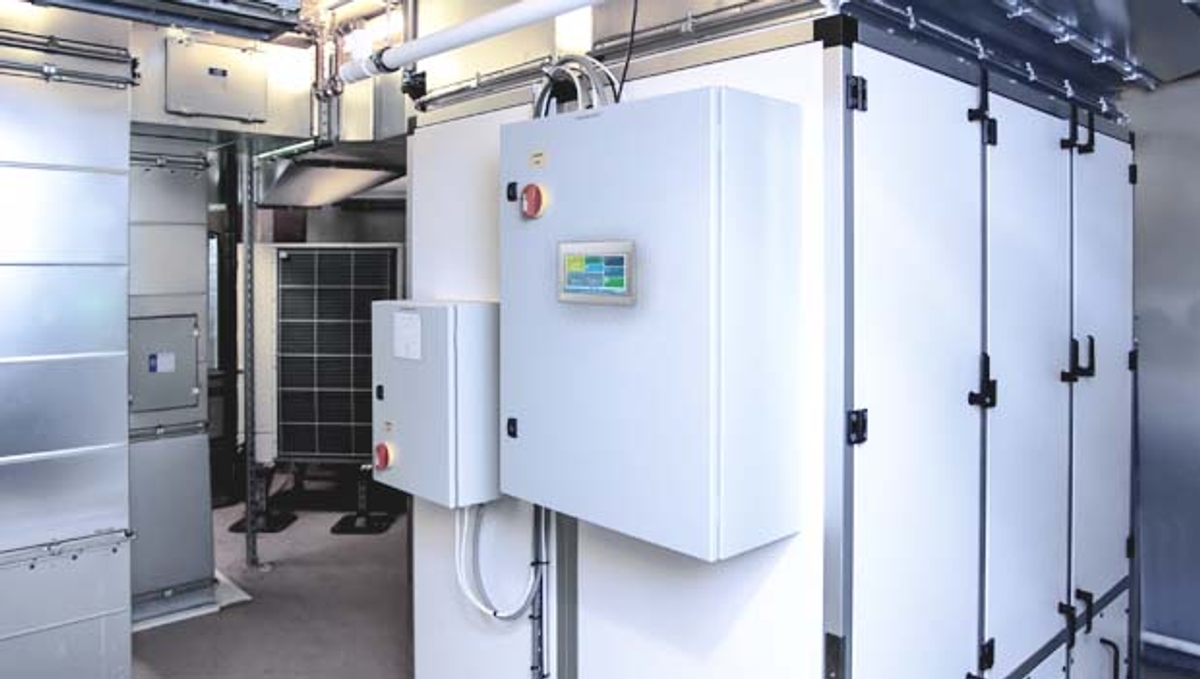

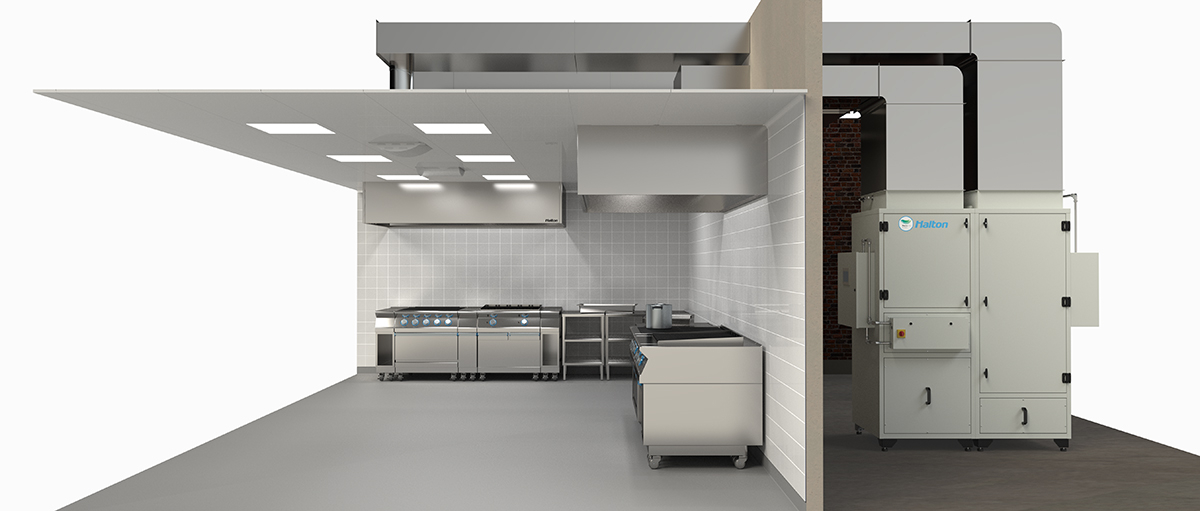

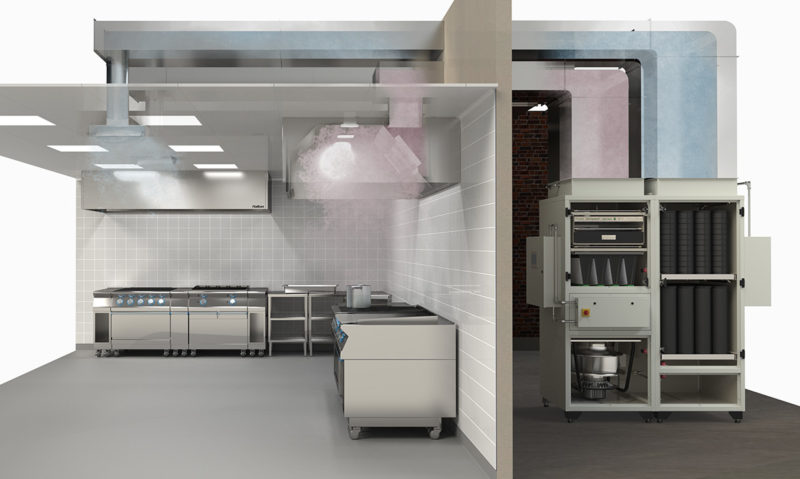

浩盾RAH的Reco-Air再循环厨房排风装置是Capture Jet厨房通风系统的核心,服务于所有电加热餐饮设备,并实现了排风的完全再循环,无需将管道铺设至室外。

RAH装置的高效过滤技术可去除颗粒物和气味。处理后的空气经独立认证为清洁空气,可作为送风重新引入。

Request a Quote

概览

浩盾 RecoAir RAH装置消除了因过于昂贵或因无法安装时需要向外延伸长管道系统的需求。建筑结构的技术限制、与受保护活动或历史遗址相关的限制、共有权人反对破坏建筑外观美感或担心气味扰民……所有这些挑战都能通过再循环装置轻松克服。

提供三种尺寸选择,最大风量可达3800立方英尺每分钟(CFM),这使得RAH能够满足近18英尺长的Capture Jet 浩盾烟罩 的需求,且对电气设备的输入功率没有限制。

除了提供在以前不可行的地方安装厨房操作的机会外,RAH装置还大大降低了火灾风险,简化了规划程序。

成本效益

  • RAH装置降低了资本支出(CAPEX)投资。它们省去了通往室外的昂贵防火通风管道,从而减少了施工和安装成本。
  • 此外,其紧凑的设计和易于组装的特性还降低了能源设施的使用量。
  • RAH装置使您能够在任何选择的地点开设餐厅,即选择在价值最高的地方开设,无论面临何种技术或环境挑战。
  • 传统排风管道需要定期进行专业清洁。而当管道系统和设备难以触及且耗时较长时,RAH装置能显著减少维护流程。

减少火灾风险和排放控制

  • RAH装置通过省去通往室外的风管并抑制装置后的油脂沉积,显著降低了火灾风险。
  • RAH装置减少了在建筑防火分区打洞的需求
  • RAH装置可以安装在防火隔间内。无论位于主要危险区域内部还是外部,都能将风险降至最低。
  • 商用厨房产生的污染物不再被排放到室外,从而消除了对周边环境的干扰风险以及可能引发的法律诉讼。

远程监测 (可选)

  • 配备Halton Connect IoT(物联网)平台,具有先进的24/7远程监测功能。
  • 得益于浩盾连接与关怀智能服务产品,拥有最高的所有权价值。

设计灵活性

  • RAH装置可以安装在厨房内部或外部,紧邻厨房或远离厨房。该装置可以悬挂在天花板空腔内,为设备布局提供灵活性,同时也省去了某些规划流程的需求。
  • RAH装置使得在现有厨房中添加烹饪设备成为可能,而无需对通风系统进行大幅修改。
  • RAH装置促进了内部布局的灵活性。它们易于改装或重新定位。

独立测试

  • Validair的空气清洁度研究。
  • 应用声学设计公司的声学调查报告。

技术描述

RecoAir by Halton - Technical Description

代码

描述

1

1英寸双层面板,密度为0.20磅/立方英寸的矿棉隔热层

2

内部镀锌钢饰面

3

大油脂颗粒去除 MERV 8

4

细油脂颗粒去除 MERV 11

5

烟雾去除 MERV 16

6

椰壳活性炭气瓶——除味最短停留时间应为0.2秒。

7

EC插电风扇,208/460/3/60hz,适用于0-10v信号控制

8

控制盒

注意:当与电焙炉一起使用时,会对过滤器的布置进行以下更改

  • 用99.97%的HEPA过滤器替换V-Bank MERV 16最终过滤器
  • 调整HEPA的静压
  • 使用最佳实践进行室内换气策略
    * 烟罩必须包含网状第二过滤器

尺寸

Dimensions for Halton RecoAir Recirculating Units

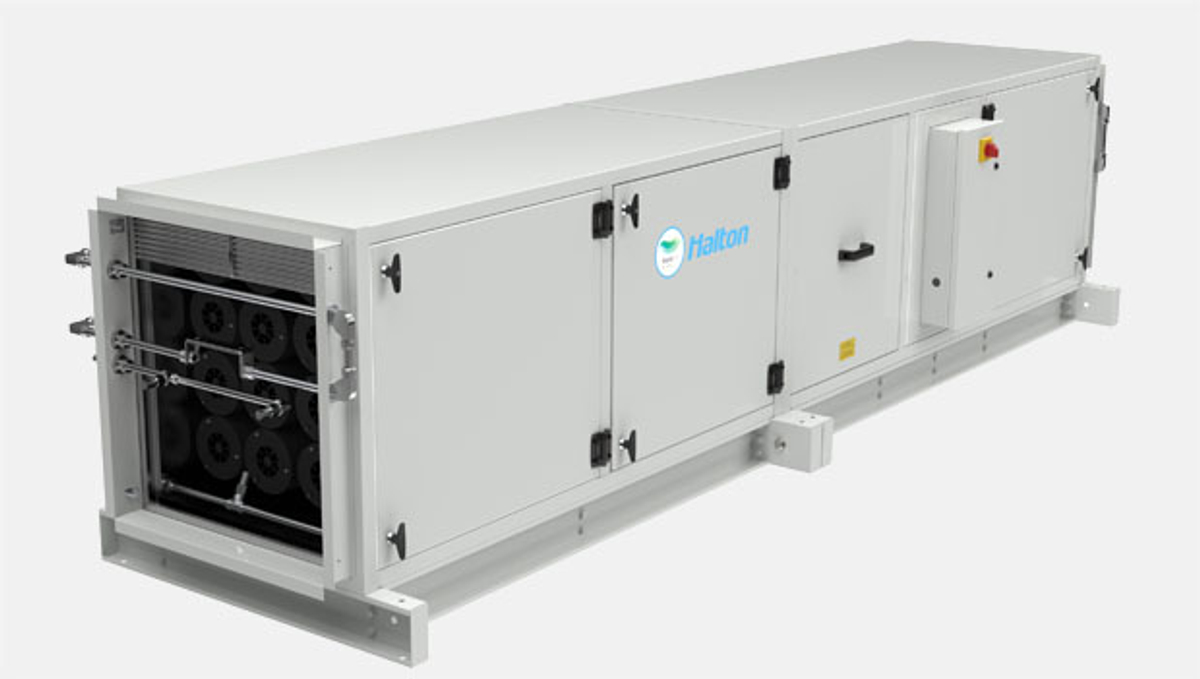

吊顶空间装置

Dimensions for RecoAir by Halton Ceiling Mount recirculating kitchen extract unit

规格

RAH Reco-Air 再循环厨房排风装置

Reco-Air 再循环排风装置应为Halton品牌,Reco-Air 浩盾RAH系列。它配备了一个完整的空气处理系统,可以去除提取空气中的油脂、蒸汽、烟雾和气味。

浩盾Reco-Air装置仅适用于电器上方的排油烟罩,应通过符合NFPA 96标准的润滑脂管道连接到Reco-Air装置。所有国家和地方规范均适用于管道系统的施工和安装。RecoAir装置已作为组件按照UL 710B的适用章节进行了测试,包括过滤和排放要求。RecoAir装置被UL 710标准认定为烟罩和风道附件。是否批准使用需由当地主管部门决定,因此建议检查再循环式烟罩是否被接受。最终决定权在于当地具有管辖权的机构(AHJ)。

通常,烟罩与Reco-Air装置之间的排风管道的最大长度不应超过35英尺。决定管道最大长度的因素是外部静压(烟罩和管道组合产生的)。烟罩和管道的最大外部静压不应超过1.3英寸水柱。

该装置应完整提供,并在工厂完全预接线,准备好进行安装。以下规格应完全遵守。

通用装置构造

  • 装置应采用25毫米厚的双层镀锌钢板制成,内外表面均进行粉末涂层处理。它们应使用密度为0.20磅/立方英寸的矿棉进行隔热,以确保良好的声学性能和热性能。
  • 通往主过滤部分的检修门应为可拆卸式或铰链式,并配备可上锁的黑色把手,仅供授权人员进入。风扇检修门应采用螺丝固定。

特别要求

  • 作为最低要求,每个装置应包含以下等级的过滤介质:
    – 大油脂颗粒去除 MERV 8
    – 细油脂颗粒去除 MERV 11
    – 烟雾去除 MERV 16
    – 椰壳活性炭气瓶——除味最短停留时间应为0.2秒
  • 作为最低要求,每个装置应包含以下风扇组件(发送审查时需验证电压):
    – EC插电式风扇,208或460 V(取决于设备容量)。
    – 三相,适用于0至10V的信号控制。
    – 适用于特定应用的最高工作温度。
    – 每个风扇应由变频器控制,因此风扇速度会随着过滤器压力的增加而上升,以保持烹饪线/油烟机处的恒定风量。

灭火

  • Reco-Air装置出厂时应配备完整的湿式化学灭火系统,该系统需符合U.L. 300标准。系统应包括工厂预装的管道、储罐、调节器和易熔连接件。
  • 自动启动应通过额定适用于烹饪任务的易熔连接件实现。系统应由经过认证的经销商按照制造商的说明和管辖机构的要求进行提供和安装。
  • 微动开关应作为火灾保护系统的一部分提供,用于连接建筑报警系统以及用于补风/火灾/燃料切断。其他设备提供分励脱扣器。
  • 如果适用,建筑报警系统承包商应提供一个控制继电器,通过连接到提供的微动开关来检测系统是否运行。电气承包商应提供并安装系统所需的所有指定布线。

控制平台和界面要求

  • 控制平台应包括制造商所有技术通用的独特LCD用户界面。
  • 可选的Halton Connect浩盾连接具有先进的远程监c测功能,以实现未来的尊享服务,包括系统的预测性维护。
  • 如果出现以下任何情况,控制平台应确保机组停止运行:
    – 设备过滤器检修门保持打开或略微打开。
    – 过滤器被移除或留在设备外。
    – 火灾报警系统已激活。
    – 三组主要过滤器中任何一组的记录过滤器压降超过预设警告水平并达到临界水平。
    – 装置隔离器关闭
    – 系统时钟(外部控件)未调用系统激活
    – 远程关闭安全功能(外部控制)已被激活。
  • 应安装电气联锁系统,以便在出现“无气流”状态时禁用所有基本烹饪设备。

空气调试/测试

  • 设备应在出厂前进行预调试。
  • 在任何RecoAir装置安装完成后,必须由具有适当资格的调试工程师验证排风和回风管道系统的风量,并出具一份报告作为记录点。
  • 完成此操作后,所有测试点都用专用塞子密封。

设备检修措施

  • 在规划再循环装置的安装时,无论配置如何,都必须留出足够的间隙,以便安全地更换过滤介质和风扇。
  • 为遵守特定房东/当局的批准,需要签订服务合同。强烈建议使用供应商认可的服务合作伙伴。
  • 在确认正式批准之前,必须提供相同的证据。

Reco-Air装置噪音分贝限制

  • 在正常的“内部”情况下,当在1米(自由场)处测量时,装置的噪音分贝不应超过60 dB(A)
  • 如果特定机构规定了更低的噪音水平,那么装置的构造应相应地进行调整。

常见问题

RecoAir装置是否适用于所有地点并获得批准?

RecoAir装置已经按照UL 710B相关部分进行了测试,包括过滤和排放要求。RecoAir装置在UL 710标准下被认定为排油烟罩和管道附件。然而,是否批准使用需由当地机构决定,因此建议检查当地是否接受使用循环式排油烟罩。最终决定权在于当地具有管辖权的机构(AHJ)。

维护所需的空间要求如下:

• 在输出(碳过滤器)侧需要22英寸的空间,以确保门能够打开到足以取出碳盘的程度。
• 碳过滤器门前方至少需要28英寸的空间,以便门能够顺利摆动。
• 208v面板前方至少需要36英寸的空间。
• 460v面板前方至少需要42英寸的空间。

RecoAir装置可以离排油烟罩多远?
最大距离是35英尺。如果距离超过这个范围,请咨询工厂。

塔式装置有多吵?
塔式装置很安静,在距离装置3英尺处测量的噪音不超过64分贝A。

它可以与Halton EO排油烟罩/任何类型的Halton排油烟罩一起使用吗?
为了最大化排油烟罩的可用长度,建议使用Capture Jet排油烟罩;Halton的RecoAir可以排放高达3800立方英尺/分钟(cfm)的空气,或大约18英尺长的Capture Jet排油烟罩。

Frequently Asked Questions RecoAir by Halton

下载 我们关于RecoAir的完整常见问题解答
