Description

Halton Vita Lab

VFP – Régulateur pour sorbonne et extractions spécifiques

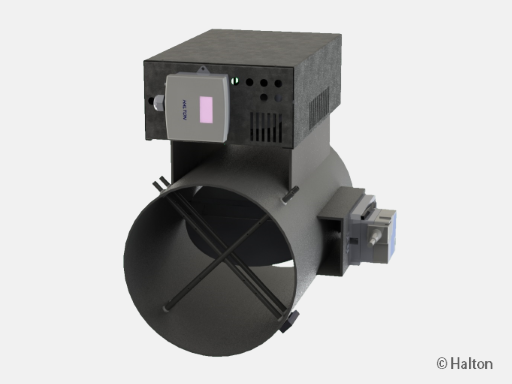

Le régulateur Halton VFP peut être utilisé avec l’application Halton Vita Lab Solo (VLS), il est utilisé pour le contrôle des débits d’air d’extraction  pour tous les équipements spécifiques (sorbonnes, bras, hottes,..).
Il peut être également équipé de toutes les régulations standard.
Le régulateur VFP peut être fourni avec deux principes de mesure du débit d’air :
  • Le VFP/Y intègre un système de mesure par épingles de mesure
  • Le VFP/V intègre un système de mesure par venturi
Les deux modèles sont disponibles avec ou sans brides de raccordement, ils peuvent être fournis en PVC ou PPS.



Caractéristiques

  • Fonctionnement indépendant de la pression amont
  • Section circulaire
  • Brides de raccordement en option
  • Fabrication en plastique (PVC ou PPS)
  • Diamètres disponibles en version venturi : 160, 200, 250, 315
  • Diamètres disponibles avec épingles de mesure : 125, 160, 200, 250, 315, 400

Régulation de débit/pression

  • Montage sur l’extraction
  • Pression maximale différentielle 500 Pa
  • Plage de température en fonctionnement : 0 à 50°C
  • Humidité relative ambiante <95%, sans condensat

Dimensions

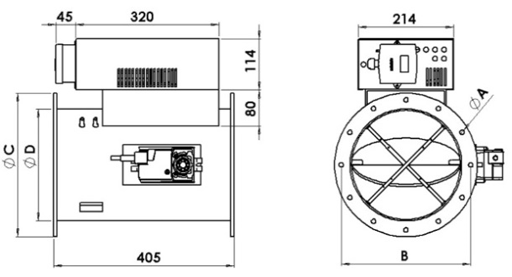

Halton VFP/Y avec brides

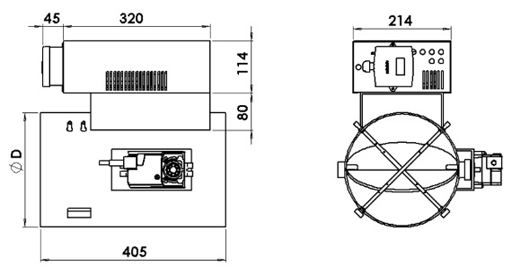

Halton VFP/Y sans bride

Taille  D  C  B   A
125 125 185 165 10
160 160 230 200 10
200 200 270 240 10
250 250 320 290 10
315 315 395 350 10
400 400 475 445 10

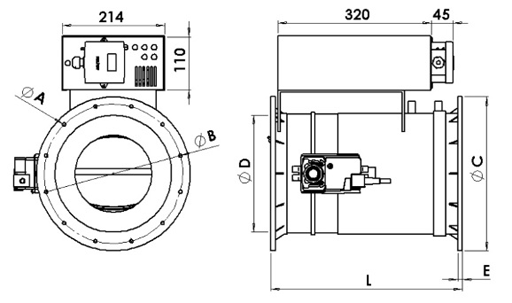

 Halton VFP/V

Taille D L C B A E
160 160 310 230 200 7 8
200 200 350 270 240 7 8
250 250 400 320 290 7 10
315 315 490 395 350 9 10

Plage de débit

Halton VFP/Y

Taille  Qmin  Q pour 8 m/s
125 44 m3/h 353 m3/h
160 72 m3/h 579 m3/h
200 113 m3/h 905 m3/h
250 177 m3/h 1 414 m3/h
315 281 m3/h 2 244 m3/h
400 452 m3/h 3 619 m3/h

Halton VFP/V

Taille   Qmin Q pour 8 m/s
160 65 m3/h 510 m3/h
200 102 m3/h 810 m3/h
250 160 m3/h 1 270 m3/h
315 252 m3/h 2 018 m3/h

Matériau

 Pièce  Matériau
 Enveloppe  PVC ou PPS
 Volet de réglage  PVC ou PPS
 Croix de mesure  PVC
 Prises de pression  Polyacétal
 Tubes souples  Silicone
 Boîtier de protection  Acier galvanisé (option CB = B1)

Fonctionnement

Les systèmes de régulation de débit de la gamme Halton Vita Lab sont équipés d’une sonde de pression dynamique, d’un moteur et d’un régulateur spécifique pour laboratoire. Le débit d’air est contrôlé par action sur l’angle d’ouverture du clapet en fonction de la mesure de débit.  Le point de consigne est délivré par le régulateur en fonction de l’application (par ex : contrôle du débit de soufflage (VLR), régulation de la vitesse dans la sorbonne (VLS)). Le fonctionnement des régulateurs est indépendant des variations de pression en gaine.
La régulation de pression en gaine ou dans le local est contrôlée par maintien de la mesure de la pression statique.
Le schéma montre un système de régulation de débit basé sur une mesure de pression dynamique effectué par une croix de mesure.
Cette régulation existe également avec une mesure par venturi (VFP).
M : moteur
PE : épingle de mesure de la pression dynamique
FC : régulateur électronique
TC : thermostat ou sonde d’ambiance

Installation

Mesure de débit

Le régulateur de débit doit être installé en respectant les distances de sécurité amont. Montage du régulateur sur la gaine en vérifiant le sens de l’air (indiqué par une flèche sur tous les produits).

Mise en service

Le débit d’air peut être calculé en fonction de la pression dynamique relevée sur la croix de mesure et  du coefficient k du produit :

Qv        débit d’air [m3/h], suivant le coefficient k
k           coefficient k du produit (voir table)
Δpm       mesure de la pression dynamique [Pa]

Halton VFP/Y

Taille   k (m3/h)
125 38,2
160 65,8
200 98,8
250 158,4
315 256,9
400 421,2

Halton VFP/V

Taille   k (m3/h)
160 39,8
200 61,3
250 89,8
315 160,6

Spécifications

Le régulateur VFP est utilisé pour le système à débit d’air variable pour contrôle du débit d’extraction des sorbonnes Vita Lab Solo .
La boucle de régulation est constituée d’une sonde vitesse à caractéristique linéaire, d’un régulateur électronique communiquant, d’un moteur rapide et d’un boîtier de façade de 3,5′.
Le boîtier de façade est tactile et propose un accès à un menu technique protégé par mot de passe. L’écran tactile, affichant nombre de pages défilantes, permettra de procéder à l’intégralité des réglages de la sorbonne sans recours à un ordinateur de configuration.
Une alarme acoustique et visuelle est délivrée en cas de vitesse insuffisante.
Tous les paramètres – vitesse, débit minimal-maximal, et mode réduit – sont paramétrés d’usine.
Les paramètres peuvent être modifiés à tout moment par la maintenance via l’interface boîtier de façade.
Régulateur de débit Halton type VFP en PVC avec moteur rapide pour contrôle du débit d’extraction des sorbonnes. Fonctionnement indépendant de la pression amont. Le régulateur intègre un système de mesure du débit et un volet de réglage.
La version standard du régulateur est équipée d’une sonde de pression différentielle à recalibration automatique et affichage digital indiquant le débit d’air.
L’affichage permet aux personnes de la maintenance de vérifier que le bon fonctionnement du système.
La sonde de pression peut être montée dans n’importe quelle position sans influence sur sa mesure.
La mesure de débit par sonde de pression différentielle permet de transmettre l’information de débit au régulateur de soufflage via le réseau local.
Le régulateur de débit est équipé d’un moteur électrique à action rapide 2,5 secondes, afin de contenir les vapeurs dans la sorbonne en cas d’ouverture de la guillotine.
Le moteur est équipé de la technologie LMS (Load Moment Stop) afin de prolonger sa durée de vie.
Le régulateur se combine avec le boîtier de façade à écran tactile 3,5′ type HTP.

Code produit

VFP/T-D-MA-FL

T = Système de mesure
       Y : Croix de mesure
       V : Venturi
D = Diamètre de raccordement
       125, 160, 200, 250, 315, 400
MA = Matériau
          PPS : PPS
          PVC : PVC

Options et accessoires

FL = Brides
       N : Non
       Y : Oui
ZT = Produit spécial
       Y : Oui
       N : Non

Exemple de code

      VFP/Y-200, MA=PVC, FL=N, ZT=N
