Halton Vita Lab VKR – Régulateur à débit variable rectangulaire
Internal info: This field is not in use
Translation not published in web, only HIT
Description
Halton Vita Lab

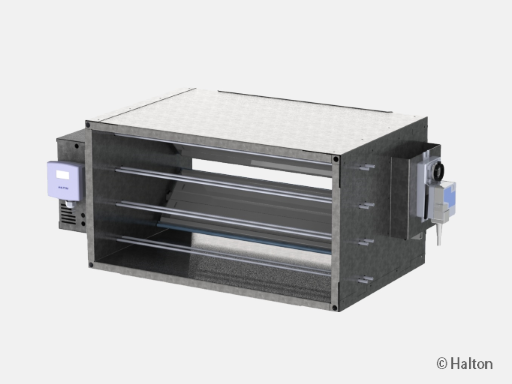

VKR – Régulateur à débit variable rectangulaire
Le régulateur VKR peut être utilisé dans différentes applications du système Halton Vita Lab :
- Dans les applications Halton Vita Lab Room (VLR), le régulateur peut être utilisé pour contrôler le débit de soufflage du local ainsi que le débit d’extraction d’ambiance. Il peut être équipé en option d’une isolation périphérique additionnelle pour l’atténuation du bruit rayonné.
- Pour les applications Halton Vita Lab Zone (VLZ), le régulateur peut être utilisé pour contrôler la valeur de la pression sur la gaine d’extraction. Il est recommandé d’utiliser une section de mesure de pression statique pour améliorer la précision de la mesure.
Caractéristiques
-
Fonctionnement indépendant de la pression amont
-
Section rectangulaire
-
Dimensions : 200×150 à 800×400 (pas de 100 mm sur la longueur, pas de 50 mm en hauteur)
-
Fermeture étanche suivant EN 1751 classe 1
-
Etanchéité de l’enveloppe suivant EN 1751 classe B
Modèles
Le régulateur VKR est disponible en deux versions :
- In = N : pas d’isolation extérieure
- In = I1 : isolation extérieure 15mm
Régulation de débit/pression
-
Utilisation en soufflage ou en extraction
-
Pression différentielle maximale de 1000 Pa
-
Plage de température en fonctionnement : 0 à 50°C
-
Humidité relative ambiante <95%, sans condensat

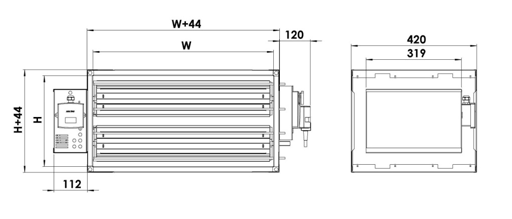

Dimensions
W = Longueur 200-800mm, avec un pas de 100mm
H = Hauteur 150-400mm, avec un pas de 50mm
Plages de débit
Débit minimal avec une vitesse de 1 m/s
| Taille | W | ||||||
| H | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
| 150 | 108 m3/h | 162 m3/h | 216 m3/h | 270 m3/h | 324 m3/h | 378 m3/h | 432 m3/h |
| 200 | 144 m3/h | 216 m3/h | 288 m3/h | 360 m3/h | 432 m3/h | 504 m3/h | 576 m3/h |
| 250 | 180 m3/h | 270 m3/h | 360 m3/h | 450 m3/h | 540 m3/h | 630 m3/h | 720 m3/h |
| 300 | 216 m3/h | 324 m3/h | 432 m3/h | 540 m3/h | 648 m3/h | 756 m3/h | 864 m3/h |
| 350 | 252 m3/h | 378 m3/h | 504 m3/h | 630 m3/h | 756 m3/h | 882 m3/h | 1008 m3/h |
| 400 | 288 m3/h | 432 m3/h | 576 m3/h | 720 m3/h | 864 m3/h | 1008 m3/h | 1152 m3/h |
Débit avec une vitesse de 8 m/s
| Taille | W | ||||||
| H | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
| 150 | 864 m3/h | 1296 m3/h | 1728 m3/h | 2160 m3/h | 2592 m3/h | 3024 m3/h | 3456 m3/h |
| 200 | 1152 m3/h | 1728 m3/h | 2304 m3/h | 2880 m3/h | 3456 m3/h | 4032 m3/h | 4608 m3/h |
| 250 | 1440 m3/h | 2160 m3/h | 2880 m3/h | 3600 m3/h | 4320 m3/h | 5040 m3/h | 5760 m3/h |
| 300 | 1728 m3/h | 2592 m3/h | 3456 m3/h | 4320 m3/h | 5184 m3/h | 6048 m3/h | 6912 m3/h |
| 350 | 2016 m3/h | 3024 m3/h | 4032 m3/h | 5040 m3/h | 6048 m3/h | 7056 m3/h | 8064 m3/h |
| 400 | 2304 m3/h | 3456 m3/h | 4608 m3/h | 5760 m3/h | 6912 m3/h | 8064 m3/h | 9216 m3/h |
Matériau
| Pièce | Matériau |
| Enveloppe | Acier galvanisé |
| Volet de réglage | Acier galvanisé |
| Isolation du volet de réglage | Polyuréthane |
| Joints du volet de réglage | Silicone |
| Paliers lisses | Alliage Polyamide et sulfure de Molybdène |
| Arbre moteur | Acier galvanisé |
| Croix de mesure | Aluminium |
| Prises de pression | Polyacétal |
| Tubes souples | Silicone |
| Boîtier de protection | Acier galvanisé (option CB = B1) |
| Isolation acoustique | Laine minérale haute densité (modèle avec isolation) |
Fonctionnement
Les systèmes de régulation de débit de la gamme Halton Vita Lab sont équipés d’une sonde de pression
dynamique, d’un moteur et d’un régulateur spécifique pour laboratoire. Le débit d’air est contrôlé par action sur
l’angle d’ouverture du clapet en fonction de la mesure de débit. Le point de consigne est délivré par le régulateur
en fonction de l’application (par ex : contrôle du débit de soufflage (VLR), régulation de la vitesse dans la sorbonne
(VLS)). Le fonctionnement des régulateurs est indépendant des variations de pression en gaine.
La régulation de pression en gaine ou dans le local est contrôlée par maintien de la mesure de la pression statique.

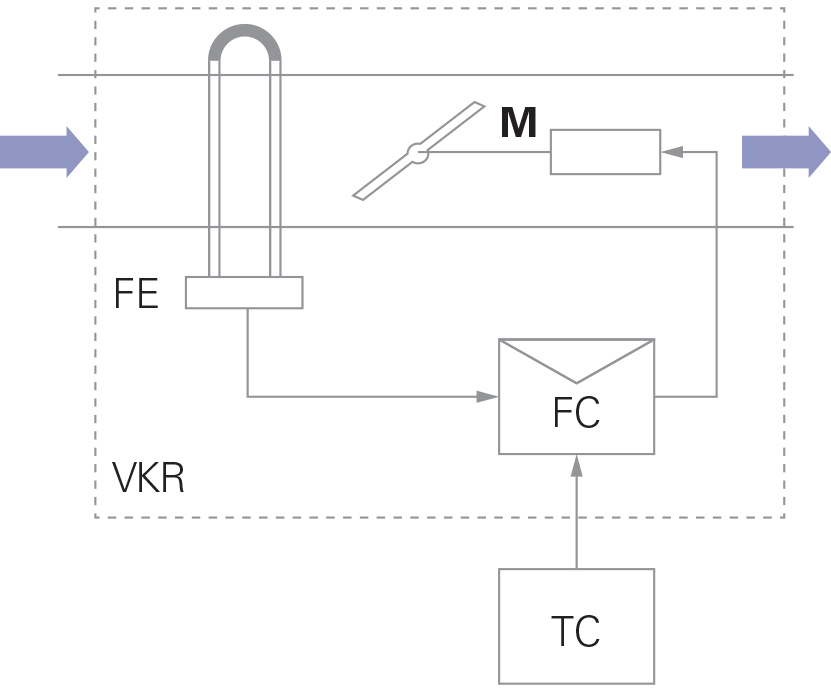

Le schéma montre un système de régulation de débit basé sur une mesure de pression dynamique effectuée par une croix de mesure.
Cette régulation existe également avec une mesure par venturi (VFP).
M : moteur
PE : épingle de mesure de la pression dynamique
FC : régulateur électronique
TC : thermostat ou sonde d’ambiance
Installation
Les distances de montage en amont des régulateurs doivent être respectées.
Le diamètre hydraulique équivalent doit être calculé en utilisant la formule suivante :
Mise en service
Le débit instantané réel peut aussi être calculé comme une fonction de la pression différentielle produite sur l’épingle de mesure et du facteur k de cette dernière. Le facteur k approprié est indiqué dans la documentation fournie avec le produit.
avec :
Qv débit aéraulique instantané [l/s]
k facteur k du produit, avec k = W (mm) x H (mm) x 0,001054
Δpm Pression différentielle mesurée par la croix de mesure [Pa]
Spécifications
Le régulateur à débit variable VKR est utilisé pour le réglage des débits dans les installations à débit d’air variable en soufflage comme en reprise.
Il est composé d’une enveloppe en tôle d’acier galvanisé équipée d’épingles de mesure en aluminium et d’un ensemble de volet de réglage.
L’enveloppe est revêtue d’une laine minérale d’épaisseur 15 mm pour la limitation du bruit rayonné.
Les épingles de mesure réparties sur la section du régulateur permettent d’effectuer une moyenne sur toute la surface de la pression différentielle et donc de déterminer le débit d’air traversant le régulateur.
Le régulateur fonctionne indépendamment de la pression amont. Il est équipé d’une boucle de régulation complète comprenant un régulateur électronique VLC, une sonde de mesure de pression différentielle et un servo-moteur à action rapide. Le clapet permet en position fermée une fermeture étanche suivant la norme EN 1751, classe 1.
L’enveloppe est étanche suivant la norme EN 1751, classe C.
La sélection du régulateur est effectuée en fonction de la plage de débit de celle-ci.
Les valeurs des débits mini et maxi sont données de façon indicative et peuvent varier en fonction du type et de la marque de régulation.
Code produit
VKR/M-L-H, IN
M = Modèle
S : Soufflage
E : Extraction
W = Longueur
200, 300, 400, 500, 600, 700, 800
H = Hauteur
150, 200, 250, 300, 350, 400
Autres options et accessoires
IN = Isolation
I1 : Isolation 25 mm
N : Pas d’isolation
ZT = Produit spécial
N : Non
Exemple de code
VKR/S-200250, IN=I1, ZT=N
