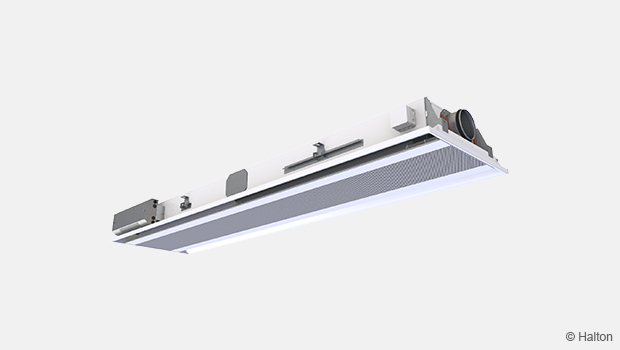

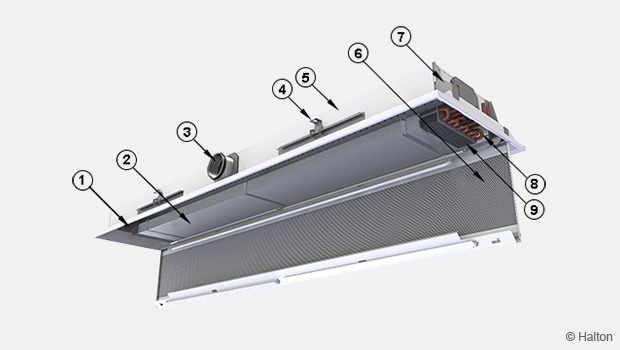

Halton Rex RE6 – Poutre climatique

La poutre climatique Halton Rex RE6 est un système polyvalent conçu pour les systèmes de ventilation à la demande. Il s’agit d’une unité combinant refroidissement, chauffage et ventilation ; elle est prévue pour un montage en faux plafond. Elle est particulièrement adaptée aux locaux nécessitant une capacité de refroidissement importante, une ventilation variable et présentant une faible humidité. Il s’agit du système idéal pour des applications où des conditions environnementales de haute qualité, une ventilation à la demande et une commande individuelle dans chaque pièce sont recommandées.

Halton Rex RE6 est conçue pour répondre aux besoins typiques de ventilation des bureaux. Le réglage du débit d’air est très flexible. Il permet à la poutre climatique de facilement s’adapter à des conditions de fonctionnement fluctuantes et aux exigences de la conception jusqu’à la fin du cycle de vie des bâtiments.

La poutre climatique Halton Rex RE6 est conçue pour un montage en faux plafond.

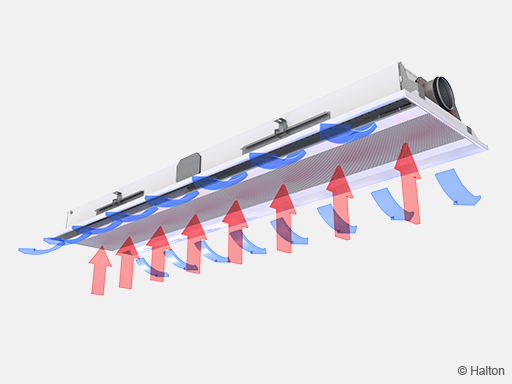

L’air primaire entre dans le plénum de la poutre climatique active et est diffusé dans la pièce à travers des buses conçues avec précision et à travers le diffuseur du système de contrôle HAQ. Les fentes de soufflage, placées sur la face inférieure de la poutre, assurent une distribution optimale de l’air.

Lorsque l’air soufflé à grande vitesse sort des buses, il génère des jets qui aspirent efficacement l’air ambiant dans la poutre. La batterie intégrée traite ensuite cet air, en le refroidissant ou en le réchauffant selon les besoins. Le flux d’air mélangé qui en résulte est évacué horizontalement le long de la surface du plafond, ce qui améliore la circulation de l’air et assure un confort thermique uniforme dans toute la pièce.

Système de contrôle des vitesses résiduelles HVC

Le système de contrôle de vitesses Halton (HVC) permet de régler la vitesse de l’air de la pièce, et ce, même en cas de changement de disposition de la pièce (ex. : lorsque la cloison de séparation est située à proximité de la poutre climatique) ou lorsque les conditions de vitesse sont localement modifiées. Le système de contrôle de vitesses HVC influe sur le débit d’air total diffusé dans la pièce via la batterie. Il permet donc d’augmenter ou de diminuer la vitesse dans la zone d’occupation et la puissance de refroidissement/chauffage de la poutre climatique.

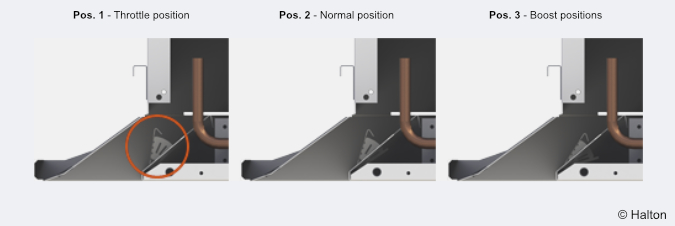

Le HVC implique un réglage manuel de la vitesse dans trois positions différentes, comme le montre la figure 2. Le système HVC est divisé en plusieurs sections pour permettre le réglage des conditions dans différentes parties de la zone occupée. En fonction de la longueur de la poutre, les longueurs optimales des modules HVC se situent entre 500 et 1 400 mm.

Le registre HVC est divisé en sections (nº 1-3) pour ajuster les conditions dans différentes parties de la zone occupée.

Nous recommandons de concevoir la poutre climatique sur la position normale (vitesse moyenne), pour pouvoir disposer de la petite vitesse et grande vitesse durant toute la durée de vie du bâtiment.

Contrôle du débit d’air

Le débit d’air des buses de la poutre climatique dépend de la longueur effective et de la valeur de la pression statique, qui peuvent être réglées à l’aide d’un registre de réglage du débit d’air séparé, par exemple.

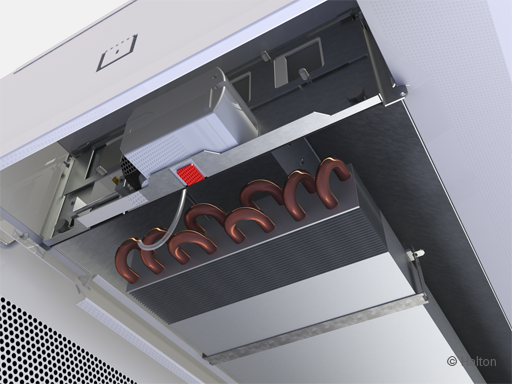

Le système de contrôle de la qualité d’air (HAQ) optionnel permet de régler et/ou de contrôler le débit d’air extérieur dans une pièce. Le débit d’air dépend de la position d’ouverture du régulateur de débit et de la valeur de la pression statique.

Un réglage du débit d’air est nécessaire en cas de modification de l’utilisation de l’espace et pour ajuster les débits d’air de soufflage. Le débit d’air peut être réglé manuellement ou automatiquement, à la demande, à l’aide d’un registre de réglage motorisé.

Pour une ventilation à la demande, il est possible d’adapter une poutre climatique équipée du réglage de débit d’air manuel HAQ à une version motorisée.

Pour des débits d’air à la demande, il est recommandé de raccorder la poutre à des installations avec maintien de pression constante si :

• le réglage du système HAQ n’a pas d’effet sur le débit des buses de soufflage,
• le réglage du système HAQ n’a pas d’effet sur la puissance de refroidissement ou de chauffage de la batterie,
• le régulateur de débit du système HAQ n’a pas d’effet significatif sur les conditions de la pression et respectivement sur les débits d’air d’autres poutres climatiques dans la même gaine.

• Un système de gaines à pression constante doit être conçu sur la base des débits d’air maximum/grande vitesse et de la même taille du système de gaines principal. Elle garantit des conditions de pression uniformes dans les gaines et des débits d’air corrects en fonction de la demande.

L’aspect des différents systèmes, que le débit d’air soit constant, réglable ou variable, est identique. La position du système de contrôle HAQ et le choix de la taille des buses de la poutre permettent de régler le débit d’air primaire dans l’espace concerné. Le registre de réglage du débit d’air séparé installé dans le raccord de gaine est utilisé pour équilibrer les débits d’air dans le système de gaines.

Lorsqu’un système de contrôle (HAQ) motorisé est utilisé, les débits d’air maximal et minimal sont adaptés aux limiteurs de course du registre.

Le débit d’air primaire de chaque poutre se règle au moyen du système HAQ au cours de la phase d’installation et de mise en service. Il n’est pas nécessaire de changer les buses des poutres ou de leur en ajouter de nouvelles.

Contrôles de la qualité et de la température de l’air

La puissance de refroidissement et de chauffage de la poutre est réglée en ajustant le débit d’eau selon le signal provenant du thermostat installé dans la pièce. ​

Le contrôle de la qualité de l’air dans une pièce peut être assuré, par exemple, à l’aide d’un capteur de CO_2​ si la température de l’air ambiant est contrôlée séparément en régulant le débit d’eau. Il est également possible d’utiliser un capteur de température pour contrôler la qualité de l’air, le débit d’air étant modulé dans un premier temps. Si la température dépasse le point de consigne, la vanne à eau commence à s’ouvrir dans un deuxième temps.

​En mode chauffage, la différence de température maximale recommandée entre le soufflage et l’air ambiant est de 3 °C. La température d’entrée de l’eau dans la batterie ne doit pas dépasser 35 °C. Des performances de chauffage optimales nécessitent un débit d’air primaire approprié. Aussi, la centrale de traitement d’air doit fonctionner pendant les périodes de chauffage afin de garantir les bonnes performances de la poutre.

Les raccords des tubes d’eau de refroidissement et de chauffage sont en Cu15/Cu12 d’une épaisseur allant de 0,9 à 1 mm et sont conformes à la norme européenne EN 1057:1996.

La pression maximale de fonctionnement du circuit d’eau de refroidissement/chauffage est de 1 MPa. Le diamètre du raccordement de la conduite de soufflage est de 125 mm.

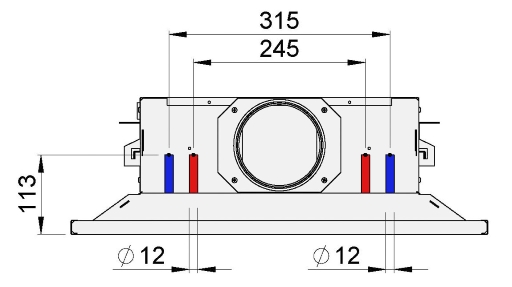

Principales dimensions

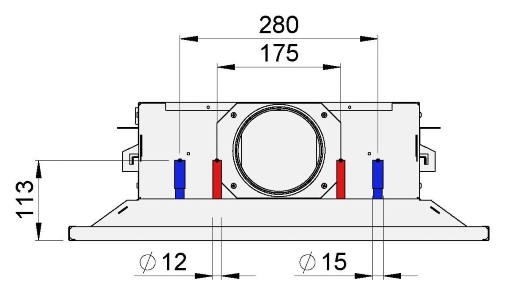

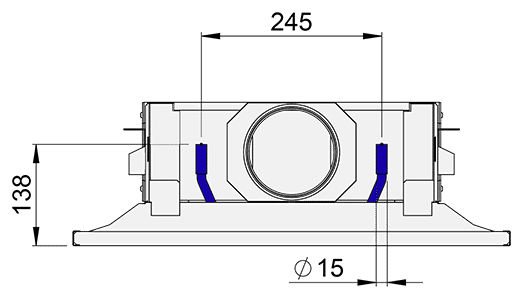

Dimensions du tube de la batterie

Longueur effective de la batterie

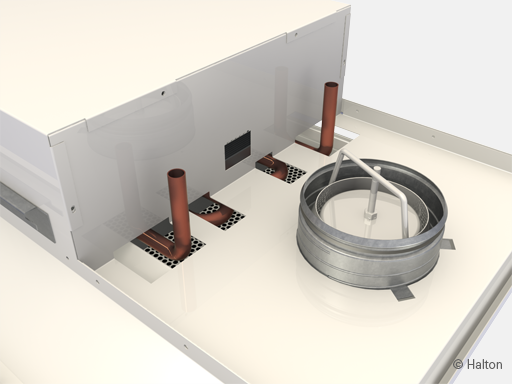

Intégration de bouche d’extraction

La poutre climatique Halton Rex RE6 peut être équipée d’une bouche d’extraction intégrée, la même unité fournissant ainsi le soufflage et l’extraction d’air. La bouche d’extraction intégrée réduit la longueur effective à une longueur totale de 500 mm (L - 500 mm) (pour la poutre climatique standard L - 300 mm).

Si nécessaire, le pack système comprend une vanne avec un actionneur, un thermostat, un capteur d’humidité, un capteur de CO₂ et un capteur de température.

Automatisation du Halton Workplace WRA

Pack système d’automatisation des pièces Halton Workplace WRA pour Halton Rex RE6.

Halton Workplace WRA fait partie de l’offre de solutions Halton Workplace.

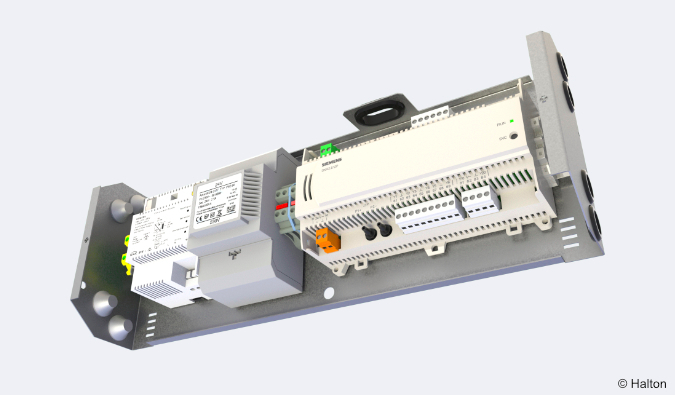

Halton Workplace WRA est un contrôleur spécialement conçu pour contrôler le système d’automatisation des bureaux et des salles de réunion. Il contrôle le flux d’air de ventilation, la température ambiante et la qualité de l’air intérieur.

Le pack système d’automatisation des pièces Halton Workplace WRA se compose d’une unité de contrôle et de composants optionnels en fonction des besoins du client : panneau mural et capteurs de température, de CO₂, d’occupation, de pression et de condensation.

En fonction du nombre de commandes et de capteurs requis, l’unité de contrôle et le panneau mural sont disponibles en option. Le contrôleur d’automatisation de pièce Halton Workplace WRA est toujours utilisé en combinaison avec d’autres produits Halton pour une climatisation intérieure adaptable et de haut niveau.

Domaine d’application

• Pour commander le flux d’air de ventilation, la température ambiante et la qualité de l’air intérieur dans les bureaux et les salles de réunion
• Le contrôleur d’automatisation de pièce Halton Workplace WRA est un élément essentiel du système Halton Workplace, qui contrôle les unités d’ambiance et les registres de réglage du débit d’air.
• Le système Halton Workplace comprend, dans sa globalité, les éléments suivants :
  • Applications de climatisation des pièces avec le contrôleur d’automatisation de pièce Halton Workplace WRA :
    • Poutres climatiques actives
    • Systèmes d’extraction
    • Registres VAV
    • Diffuseurs à débit variable VAV actifs
• Registres de contrôle de zone Halton Max MDC
• Optimiseur de système Halton Workplace WSO

Caractéristiques principales

• Contrôleur et câblage testés en usine, faciles à installer
• Paramètres spécifiques au projet préinstallés, mise en service rapide
• Plusieurs modes de fonctionnement selon l’occupation, le confort thermique et la qualité de l’air intérieur
• Permet des solutions d’agencement totalement flexibles pour répondre à l’évolution des besoins des environnements de bureau
• Efficacité énergétique élevée et fonctionnement fiable du système

Principe de fonctionnement

Le contrôleur d’automatisation de pièce Halton Workplace WRA fonctionne avec les registres à volume d’air variable (VAV) et les poutres climatiques actives du système Halton Workplace. Ces registres permettent de régler le débit d’air de la ventilation, la température ambiante et la qualité de l’air intérieur dans les bureaux.

Chaque unité d’ambiance d’un bureau peut avoir son propre contrôleur d’automatisation de pièce Halton Workplace WRA ou bien un seul contrôleur peut commander plusieurs unités d’ambiance. Le contrôleur d’automatisation de pièce Halton Workplace WRA peut ajuster automatiquement le système en fonction du niveau d’environnement intérieur souhaité par les utilisateurs, ce qui permet ainsi d’obtenir une flexibilité maximale.

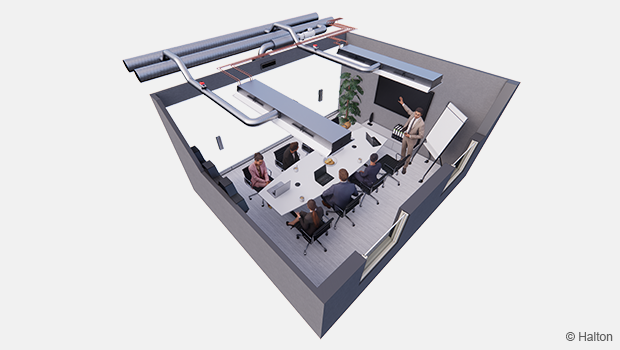

Automatisation des pièces : Halton Rex RE6 poutres climatiques actives commandées par les contrôleurs d’automatisation de pièce Halton Workplace WRA

Automatisation des pièces

Dans cette configuration, deux contrôleurs d’automatisation de pièce Halton Workplace WRA (DXR2.E12P-102A) commandent deux poutres climatiques actives Halton Rex RE6. Chaque poutre climatique Halton Rex RE6 est équipée de vannes de chauffage et de refroidissement, d’un motorisé, d’un et de capteurs de CO₂ et de condensation, lesquels sont intégrés. Le contrôleur d’automatisation de pièce Halton Workplace WRA est équipé d’un capteur de pression intégré. Le système comprend également un registre d’extraction VAV et un panneau mural (QMX3.P37) doté d’un capteur de température et d’un affichage. Un contrôleur d’automatisation de pièce Halton Workplace WRA peut commander individuellement jusqu’à quatre terminaux, et il peut y avoir plusieurs contrôleurs d’automatisation de pièce Halton Workplace WRA dans la pièce.

Critères de conception pour l’automatisation des pièces

• La poutre climatique est équipée de vannes de chauffage et de refroidissement
• La poutre climatique Halton Rex RE6 est équipée d’un motorisé et d’un
• Capteurs de condensation, de pression et de CO₂ intégrés dans la poutre climatique Halton Rex RE6
• Régulation du débit d’air à extraire
• Capteur d’occupation externe
• Panneau mural avec capteur de température et affichage
• Commande de l’interrupteur de fenêtre
• Capteur de pression intégré dans le contrôleur d’automatisation de pièce Halton Workplace WRA

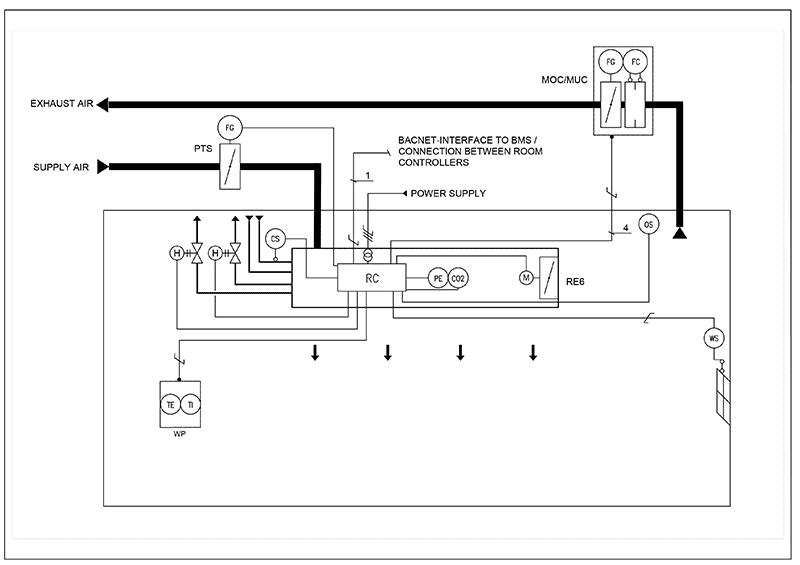

Schéma de principe

Liste des équipements

Schéma de câblage

Pour le schéma de câblage de cette configuration, voir la page produit du contrôleur d’automatisation de pièce Halton Workplace WRA ou la section « Sélection de produits : exemples ».

Composants et exemples de codes de commande pour le système

• 2x poutres climatiques actives : Halton Rex RE6
  • RE6-B-2400-2100-R2, SP=N, TC=H, CR=N, AQ=NA, EX=N, CO=SW, ZT=N
• 1 x système d’extraction : grille d’extraction Halton AGC + plénum Halton PRL pour grilles
  • AGC-N-400-100 FS=CL, ME=A, FI=PN, CO=W, ZT=N + PRL-F-400-100-160
• 1 x registre VAV : Halton Max MUC ou Halton Max MOC
  • MUC-G-160, MA=CS
• 2 x registres de veille, de fermeture : Halton Rex PTS ou Halton Max MOC
  • PTS-A-125, MA=CS, MO=B4, ZT=N
• Pack d’automatisation : 2 x Halton Workplace WRA unités de contrôle de l’automatisation des pièces avec les composants associés
  • WRA/RE6-E81-H3-EX4, WP=37, LC=NA, SE=CI, SW=NC, ST=IA, SL=OI, PM=P1, TC=H, CV=SP5, RV=NA, ZT=N
• 2 x registres de veille, de fermeture : Halton PTS

Sélection des vannes à eau de refroidissement et de chauffage

Sélectionner les vannes à eau dans le pack système d’automatisation des pièces Halton Workplace WRA. Le dimensionnement des vannes à eau dépend du nombre de poutres climatiques primaires et secondaires contrôlées par un seul thermostat. Le refroidissement ou le chauffage de l’ensemble du groupe de poutres climatiques utilise une valeur (pour l’eau) visant à commander un thermostat d’ambiance. La vanne à eau est dimensionnée pour l’ensemble du groupe s’il y a plusieurs poutres climatiques contrôlées par un seul thermostat d’ambiance. Il peut y avoir une poutre climatique primaire avec un thermostat d’ambiance et jusqu’à trois poutres climatiques secondaires.

Voir ci-dessous le dimensionnement des vannes à eau pour 1 à 4 poutres climatiques.

La poutre climatique active contient un conduit interne d’amenée d’air intégral à travers le panneau de façade perforé. Le débit d’air total diffusé dans la pièce est manuellement réglable sur trois positions sans influencer le débit d’air primaire. Le débit d’air de la poutre climatique est réglable sans avoir à connecter ou changer les buses.

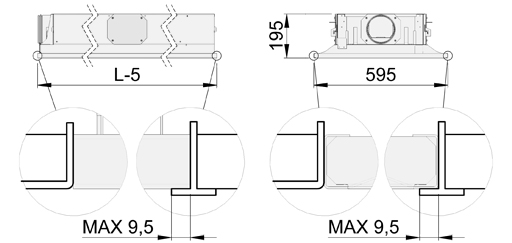

La poutre climatique adaptable Halton Rex RE6 peut être montée dans le faux plafond Pour choisir l’orientation de la poutre climatique, il faut tenir compte des directions de raccordement en air et en eau.

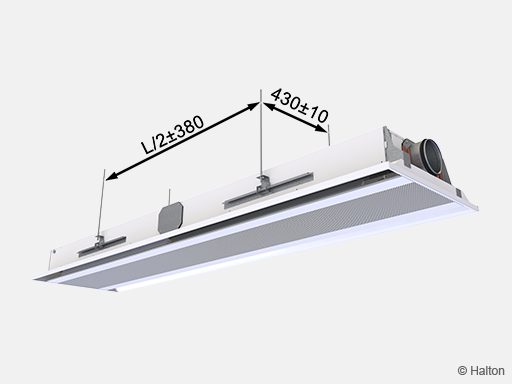

La poutre climatique peut être fixée directement à la surface du plafond (H1 = 195 mm) ou suspendue au moyen de tiges filetées (8 mm). Chaque poutre est équipée d’équerres de fixation coulissantes fixées des deux côtés de la poutre. Il est recommandé de placer les équerres de fixation à une distance égale au quart de la longueur de la poutre (L/4) à partir de son extrémité.

Installer les réseaux principaux d’eau de refroidissement et de chauffage au-dessus du niveau de la poutre pour faciliter la purge en air.

Le raccordement de la gaine se situe à la même extrémité de la poutre climatique que les raccordements des tubes. Le repositionnement du raccordement de la gaine de l’autre côté de la poutre climatique peut être facilement réalisé sur site à l’aide d’un tournevis.

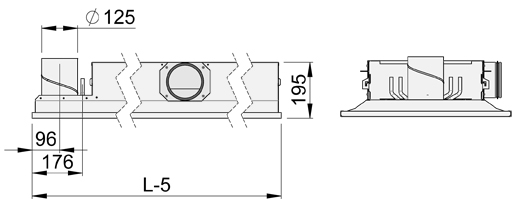

Installation de la gaine de la bouche d’extraction

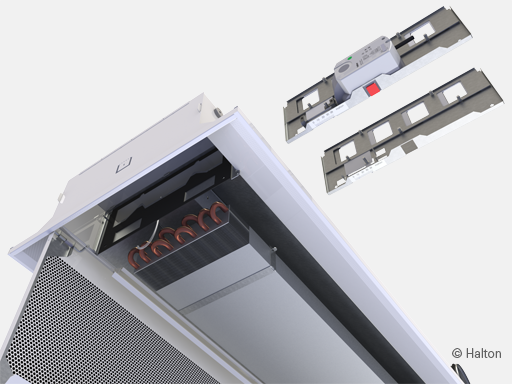

Remplacement d’un HAQ manuel par un HAQ motorisé

Alimentation : 24 V CA. Signal de commande : 0 - 10 V CC

Refroidissement

Le débit massique d’eau froide recommandé se situe entre 0,02 et 0,10 kg/s ; il correspond à une hausse de température allant de 1 à 4 °C entre l’entrée et la sortie de la batterie. Afin d’éviter la formation de condensation, nous préconisons une température d’eau à l’entrée de la batterie comprise entre 14 et 16 °C.

Chauffage

Le débit massique d’eau chaude recommandé se situe entre 0,01 et 0,04 kg/s ; il correspond à une chute de température allant de 5 à 15 °C entre l’entrée et la sortie de la batterie. La température d’eau maximale à l’entrée de la batterie est de 35 °C.

Équilibrage et réglage des débits d’eau

Équilibrer les débits d’eau de la poutre en agissant sur les vannes de réglage placées à la sortie des circuits d’eau de refroidissement et de chauffage. La capacité de refroidissement et la capacité de chauffage de la poutre climatique sont commandées par régulation du débit massique d’eau. Le débit massique est contrôlé soit par une vanne tout ou rien, soit par une vanne proportionnelle deux ou trois voies.

Réglage du débit d’air primaire

Raccorder un manomètre à la prise de mesure de pression et mesurer la pression statique dans la poutre climatique. Le débit d’air correspondant est calculé selon la formule ci-dessous :

Débit d’air total (q _v )

Débit des buses de soufflage (q _v1 )

Débit du diffuseur de contrôle de la qualité de l’air (q _v2 )

a	Position du HAQ
	Valeur de la pression statique mesurée [Pa]

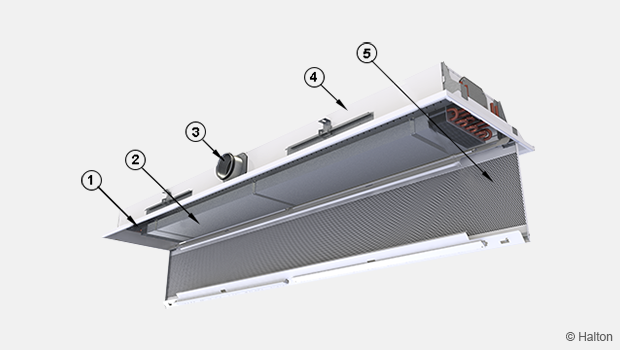

Ouvrir le panneau de façade donnant accès au plénum de soufflage, à la gaine et à la batterie. Pour les poutres de plus de 2 400 mm de long, le panneau de façade s’ouvre en deux parties.

Nettoyer le plénum de soufflage et la batterie ailetée au moyen d’un aspirateur en prenant soin de ne pas endommager les ailettes.

Nettoyer le panneau de façade et, au besoin, les panneaux latéraux avec un chiffon humide.

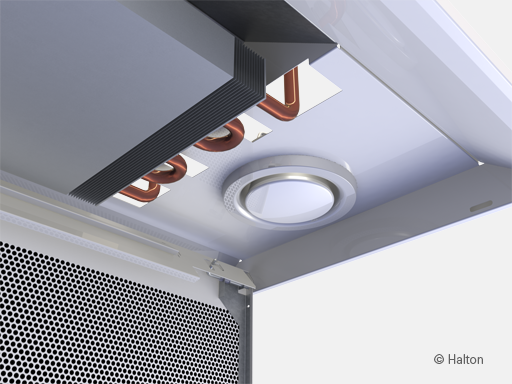

Le système de contrôle de la qualité d’air Halton (HAQ) est démontable pour le nettoyage du plénum. Dévisser les vis pour démonter le HAQ.
