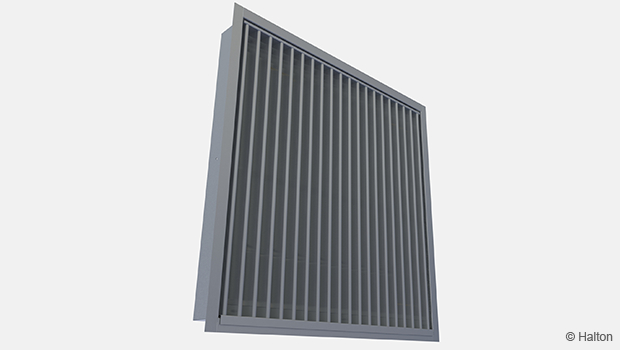

Halton USL – Ulkosäleikkö

Yleiskuvaus

• Ilmanottoon tarkoitettu lämmitettävä ulkosäleikkö, joka estää sadeveden, lumen, lehtien ja pieneläinten pääsyn järjestelmään.
• Labyrinttirakenne estää sadeveden (97 % / Eurovent) ja lumen (75…95 %) sisäänpääsyn tehokkaasti.
• Irrotettava etusäleikkö ja sähkölämmitteinen takasäleikkö.
• Itsesäätyvä lämmityskaapeli, jonka käyttöjännite on 230 VAC.
• Sulanut lumi ja vesi kerääntyvät viemäröitävään, putkiliitännällä varustettuun poistovesiastiaan.
• Valmistettu alumiinista.

Tuotemallit ja lisävarusteet

• Suuret koot toimitetaan moduulirakenteisina
• Säleikköjä on saatavana polyesterimaalatusta tai anodisoidusta alumiinista valmistettuna
• Säleikköjä on saatavana myös ilman itsesäätyvää lämmityskaapelia

Mitat

Pystysuorien etusäleiden väli on noin 50 mm leveä ja vapaa-aukko on noin 40 % nimelliskoosta.

Materiaali

Takasäleikön alapuolella on viemäröintiyhteellä varustettu poistovesiastia. Säleet on kiinnitetty kehykseen ruuveilla.

Toiminta

Ilman mukana sisään tuleva lumi ja vesi ohjautuvat etusäleikön kartiomaisiin rakoihin (A), joissa ilmavirran nopeus kasvaa.
Ilmavirta jakautuu etu- ja takasäleikön väliseen tilaan (B). Lumihiutaleet osuvat lämmitettyyn takasäleikköön ja sulavat siinä (C). Sulavesi virtaa takasäleitä pitkin alas lämmitettävään poistovesiastiaan, josta vesi johdetaan viemäriin.

Lämmitysteho

Säleiden ja poistovesiastian itsesäätyvän lämmityskaapelin maksimi lämmitysteho on 2400 W/m2, kun ulkolämpötila on -18 °C.
Käyttöjännite on 230 VAC / 50 Hz.

Tout (°C)  =   Ulkolämpötila
A (m²)      =   Säleikön otsapinta-ala

P1 (kW)    =   Lämmitysteho
P2 (kW)    =   Lämmityseho (ulkolämpötila 0 °C)

Läpäisykyvyn esto

       Veden läpäisykyky                                           Lumen läpäisykyky

v₀   = Otsapintanopeus

Säleikön vedenläpäisyn estokyky neliömetriä kohden on testattu standardin EN 13030:2001 mukaan.

Asennus

Yksittäisen Halton USL ulkosäleikön asentaminen

Koodi selitys
1.    Etusäleikkö
2.    Takasäleikkö
3.    Asennuskehys
4.    Lämmityskaapeli
5.    Kaapelin vedonpoistin
6.    Sähkökytkentärasia
7.    Poistovesiastia
8.    Viemäröintiyhde
9.    Asennusreikä (käytetään yksittäisen säleikön yhteydessä)
10.  Asennusreikä (käytetään moduulisäleikköjen yhteydessä)
11.  Kiinnitysruuvi (ei Haltonin toimituksessa)

Säleikön asennuskehys kiinnitetään ruuveilla seinään tehtyyn asennusaukkoon. Kiinnitysreiät asennuskehykseen tehdään asennuspaikalla.
Säleikön mitat vastaavat nimellismittoja. Asennusaukko tehdään noin 20 mm suuremmaksi kuin säleikön nimellismitat ovat.
Sähkö- ja putkiliitäntöjä varten on säleikön taakse jätettävä vähintään 100 mm:n asennustila.

Kuva 1. Yksittäisen säleikön asennuskehyksen kiinnittäminen

Yksittäisen Halton USL ulkosäleikön asentaminen

Koodi selitys
1.    Etusäleikkö
2.    Takasäleikkö
3.    Asennuskehys
4.    Lämmityskaapeli
5.    Kaapelin vedonpoistin
6.    Sähkökytkentärasia
7.    Poistovesiastia
8.    Viemäröintiyhde
9.    Asennusreikä (käytetään yksittäisen säleikön yhteydessä)
10.  Asennusreikä (käytetään moduulisäleikköjen yhteydessä)
11.  Kiinnitysruuvi (ei Haltonin toimituksessa)
12.  Asennusreikä modulaarisen säleikön asennukseen
13.  Asennuspultti modulaarisen säleikön asennukseen
14.  Tukirakenne modulaarisen säleikön asennukseen – esimerkkinä U-profiili
(ei sisälly Haltonin toimitukseen)
–   tarkista rakennesuunnitelijalta tarvittava rakenne

Sähkökytkentä

Sähkökytkennät tehdään kytkentärasiassa. Säleikön mukana toimitetaan 2 metrin kumikaapeli kytkentää varten.
Toimitusraja

Moduulirakenteisissa säleiköissä on kytkentärasia joka moduulissa. Tämä täytyy ottaa huomioon, kun tehdään sähkökytkentäpiirustuksia.

Poistovesiastian viemäröintiyhde liitetään viemäristöön.

Säleikkö on puhdistettava tarvittaessa pehmeällä harjalla.

Tekninen määrittely

Ulkosäleikön tulee estää lumen sisäänpääsy vähintään 70-prosenttisesti ja sadeveden sisäänpääsy vähintään 90-prosenttisesti (Eurovent 2/5).
Takasäleikkö on varustettu itsesäätyvällä sähkölämmityskaapelilla, joka tuottaa 2400 W/m2:n lämmitystehon 230 VAC:n käyttöjännitteellä, kun ulkolämpötila on -18 °C.

Ulkosäleikkö on varustettava kytkentärasialla (IP 65).
Säleikön mukana on toimitettava poistovesiastia, jossa on R3/4″ viemäröintiyhde.

Säleikkö on toimitettava moduulirakenteisena suuria ulkoilma-aukkoja varten (yli 1000×1000 mm). Jokaisella moduulilla tulee olla oma sähkökytkentärasia ja viemäröintiyhde.

Tilauskoodi

USL/S-W-H;FI-CO-ZT

S = Malli
    A      Vakiomalli
B      Säleikkö ilman lämmityskaapelia

W = Leveys
400, +50, …, 10000

H = Korkeus
400, +50, …, 2000

Muut ominaisuudet ja lisävarusteet

FI   = Pintakäsittely
      NA      Ei pintakäsittelyä
PN      Maalattu
AN      Anodisoitu (väri:alumiini)

CO = Väri
G       Harmaa
X       Erikoisväri

ZT  = Räätälöity  tuote
N       Ei
Y       Kyllä (ETO)

Koodiesimerkki

USL/A-400-400, FI=NA, ZT=N
