VZD Halton Vita OR Zone D – VZD

Request a Quote

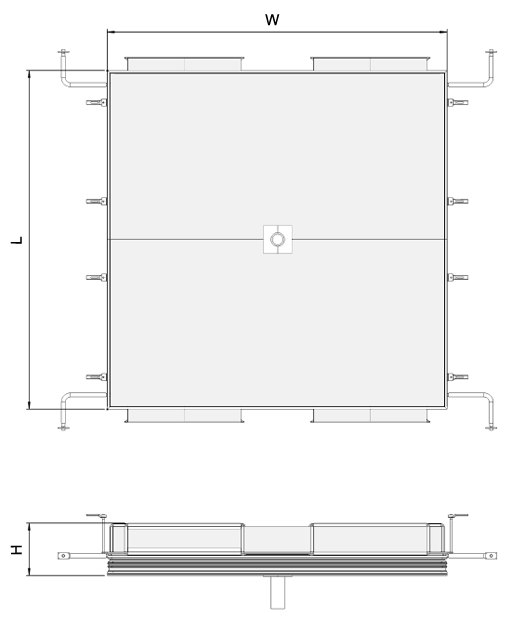

Mitat




Nimelliskoko W / mm L / mm H / mm Kanavaliitännät
2400×1800 2385 1759 450 2 pcs 700×240  mm
2400×2400 2385 2385 450 2 pcs 800×240  mm
2800×2800 2877 2877 450 4 pcs 700×240  mm
3200×3200 3181 3181 450 4 pcs 850×240  mm
3500×3500 3485 3485 450 4 pcs 1000×240 mm

Materiaali

 Osat  Materiaali
 Kotelo  Anodisoitu alumiini
 Kehyksen rakenteet  Anodisoitu alumiiniprofiili
 Ilmavirtauksen
 tasauskangas
 Syntettinen Acotex- materiaali
 Liitoskaulukset  Anodisoitu alumiini
 Suodattimen kiinnikkeet  Ruostumaton/sinkitty teräs
 Asennuskiinnikkeet  Sinkitty teräs

Lisävarusteet

Ilmavirtaa ohjaava seinäke

Ilmavirtaa ohjaava seinäke rajoittaa hiukkasten kulkeutumista leikkausalueelle.

Seinäke toimitetaan suunnittelijan määrittelemän korkeuden mukaisena. Seinäkkeen suositeltava vähimmäiskorkeus on 400 mm.
Kysy muita kokoja myyntihenkilöstöltä.


Valaistus

Halton VZD -laminaarikatto voidaan varustaa integroiduilla, epäsuoran valaistuksen tuottavilla valaisimilla.

Valaisimet asennetaan ilmasuihkualueen ympärille, ja ne tuottavat alueen keskelle 1 metrin korkeudelle noin 2 000 luksia valoa (kun katto on asennettu 3 metrin korkeudelle).

Toiminta

Ilma suodatetaan tuloilmalaitteessa olevissa HEPA-suodattimissa ja johdetaan huonetilaan yksikerroksisen, erittäin tiheän kankaan kautta. Kangas jakaa ilmavirran tasaisesti koko pinnalle, ja pystysuuntainen, vähäpyörteinen ilmavirta luo erittäin puhtaan alueen leikkauspöydän ympärille.

Tuloilmalaitetta ympäröivä lasiseinämä ohjaa ilmavirran tehokkaasti leikkausalueelle ja estää suojatun vyöhykkeen ulkopuolella olevia hiukkasia pääsemästä erittäin puhtaaseen ilmavirtaan.

Suosittelemme käyttämään Halton VSC-poistoilmalaitteita leikkaussalin ilmanvaihtoratkaisun täydentämiseksi.

Suodattimet

Vakiovarusteina toimitettavien H14-suodattimien alhainen painehäviö säästää energiaa. Lisätietoja on Halton HIT Design -ohjelman Toimintatiedot-osiossa.

 Zone D –
nimellismitat
 H14 suodattimien lukmäärä ja koko (LxW) H / mm
2400×1800  2 kpl  915×915, 2 kpl 915×762 ja  2 kpl 610×457 78
2400×2400  4 kpl 915×915 ja 4 kpl 915×457 78
2800×2800  8 kpl 610×610, 12 kpl 610×457 ja 4 kpl 457×457 78
3200×3200  24 kpl 610×610 78
3500×3500  2 kpl 915×762 ja 22 kpl 762×762 78


Materiaali

 Osa  Materiaali
 Suodatin  Laskostettu lasikuitupaperi
 Kehys  Alumiini
 Tiiviste  Polyuretaanivaahtom

Asennus

Halton VZD -tuloilmalaite asennetaan leikkaussalin kattoon ennen alakaton asennusta. Halton vastaa tuloilmalaitteen asennuksesta.

Säätö

Kunkin Halton VZD -tuloilmalaitteeseen sisältyvän tuloilmakanavaliitännän ilman tilavuusvirta on tasapainotettava siten, että niistä kaikista tulee huonetilaan sama määrä ilmaa. Tällöin ilma virtaa tasaisesti laitteen koko puhallusalueelta, eikä muuta ilmavirran säätöä tarvita.

Huolto

Kaikki ilmanvaihtolaitteiston metallipinnat voidaan puhdistaa tavallisilla sairaalassa käytettävillä desinfiointiaineilla.

Ilmavirtauksen tasauskangas  on puhdistettava aina, mikäli se on likaantunut verestä. Puhdistukseen voidaan käyttää kemikaaleja tai höyryä. Kuivuneisiin veritahroihin suositellaan höyrypuhdistusta.

Kemiallinen puhdistus:

  • Liota veritahraa 20-prosenttisessa vetyperoksidiliuoksessa, kunnes se on liuennut.
  • Poista rasvajäämät 70-prosenttisella propanoliliuoksella.

Käytä pehmeitä ja steriilejä harjoja tai liinoja, joista ei irtoa kudosjäämiä tai kuituja.

Höyrypuhdistus:

  • Höyrytä tahraa 20 cm:n etäisyydeltä jälkien liuottamiseksi.
  • Imuroi kondenssivesi.
  • Toista, kunnes tahra on hävinnyt.
  • Lopuksi imuroi, kunnes kangas on kuiva.

Ohjeet suodattimen vaihtoon ovat saatavana erillisessä dokumentissa

Tilauskoodi

VZD/S-W-L-H; SH-MA-FL-ZT

S = Malli

1    Yksi nopeusvyöhyke
      2    Kaksi nopeusvyöhykettä

W = Leveys, mm

2400, 2800, 3200, 3500

L  = Pituus, mm

1800, 2400, 2800, 3200, 3500

H  = Korkeus, mm
       450


Muut ominaisuudet ja lisävarusteet

SH = Seinäkkeen korkeus, mm
         400
         N = Ei seinäkettä

MA = Seinäkkeen materiaali
          A     Turvalasi
          N     Ei materiaalia

FL = Yleisvalaistus
         Y     Kyllä
         N     Ei

ZT = Räätälöity tuote
        N       Ei
        Y       Kyllä


Koodiesimerkki

        VZD/1-2400-2400-450, SH=400, MA=A, FL=Y, ZT=N

Tekninen määrittely

Matalaturbulenttinen tuloilmalaite, joka tuottaa pystysuuntaisen, puhtaasta ilmasta koostuvan vähäpyörteisen ilmavirran ja joka asennetaan kiinteän katon ja alakaton väliin.

Osat:

  • Anodisoidusta alumiinista ( AlMg1, 1 mm) valmistettu ilmatiivis tuloilmakammio, joka on
     kiinnitetty suodatinkehykseen HEPA-suodattimien yläpuolelle. Tuloilmakammio sisältää kanavayhteet.
  • Tukeva kehysrakenne, joka toimii sivuseinäkkeiden (ja lisävarusteena saatavien valaisimien) ripustusrakenteena.
  • Muotoonpuristetusta anodisoidusta alumiiniprofiilista valmistettu HEPA-suodatinkehyselementti.
    HEPA-suodattimet tulee kiinnittää kehykseen vaakasuuntaisesti.
  • Suodattimien koot ja kehys on optimoitu kuhunkin laitekokoon siten, että  saavutetaan mahdollisimman suuri suodatinpinta-ala.
    Suodatinpinta-ala vähintään 87 % nimellisestä kattopinta-alasta (83 % koossa 2 400 * 1 800 mm).
  • Suurikokoinen tasauskangas, jonka kehysrakenne on optimoitu, puhallusalueen maksimoimiseksi ja induktion minimoimiseksi.
    Valmistettu muotoonpuristetusta   anodisoidusta alumiiniprofiilista ja kiinnitetty
    ruuvittomasti suodatinkehysosaan.

    • Tasauskangas mahdollistaa yhtenäisen tuloilman nopeuden koko puhallusalueella.
  • Leikkausvalaisimen täysin hygieeninen läpivienti tuloilmalaitteen läpi. Läpiviennin koko on minimoitu.
  • Suodattimien ohivuodot ilmaiseva tiivistysmenetelmä, jossa vuotoilma johdetaan poistoilmakanavaan.
  • Ilmavirtaa ohjaavat seinäkkeet, jotka on suunniteltu estämään likaisen, suodattamattoman ilman pääsy leikkausalueelle.
    Kiinnitetään kattotason alapuolelle kehykseen tai valaisinkoteloon.
    Seinäkkeet muodostuvat laminoidusta turvalasista (6,0 mm), joita kehystää
    anodisoitu alumiiniprofiili.
  • Laminaarikaton ympärillä on L:n muotoinen alumiiniprofiili (valkoinen RAL 9010). Profiili varmistaa laminaarikaton ja alakaton liitoksen
    tiiveyden.

Esimerkkitiedot:

Leikkaussalin ilmanvaihtojärjestelmä, joka koostuu tulo- ja poistoilmamoduuleista:

9 kpl    matalaturbulenttisen ilmavirran tuottavaa tuloilmalaitetta, joissa on 400 mm korkeat ilmavirran ohjausseinäkkeet,
           VZD/1-2400×2400-450

36 kpl   nurkkaan asennettavaa poistoilmayksikköä, joiden alaosassa on poistoilmasäleikkö (400 * 400 mm)
           ja yläosassa poistoilmasäleikkö (400 * 200 mm), VSC/B-315-3600
           (Suosittelemme käyttämään VSC-poistoilmalaitteita leikkaussalin ilmanvaihtoratkaisun täydentämiseksi.)


Tekniset tiedot

Mitat:                                            2 385 x 2 385 x 450 mm (nimelliskoko 2 400 * 2 400)

Painehäviö, puhdas suodatin:          < 100 Pa

Kokonaisilmavirta:                          1,7 m3/s
Ilman ulospuhallusnopeus:              0,30 m/s
Suodatintiiviste:                             Suodattimien ohivuodot eliminoiva tiivistysmenetelmä
Leikkausvalaisimen tukipilarin
läpivienti:                                      1 kpl, keskitetty
Ilmavirrantasaaja:                          ACO-Tex, yksikerroksinen kangas

Suodattimien määrä:                      Katon koko 2 400 * 2 400:
                                                    4 kpl  H14 – 915 * 915 * 78 mm
                                                    4 kpl  H14 – 915 * 457 * 78 mm

Poistoyksiköt, joissa laitteen ylä- ja alaosassa poistoilmasäleiköt

Osat:

  • Suorakaiteen muotoinen kanavamoduuli, jossa on integroidut, ruostumattomasta teräksestä valmistetut poistosäleiköt
  • Ilmasäleikköjen koko: alempi 400 * 400 mm, ylempi 400 * 200 mm
  • Pyöreä 315 mm:n kanavaliitäntä yläpuolella
  • Moduulit on valmistettu kahdesta osasta, jotka kiinnitetään toisiinsa paikan päällä
  • Moduulin mitat tarkistetaan suunnittelijalta ennen valmistusta
