Halton Safe HSL – ohjainlaite

Itsenäinen palopeltien ohjainlaite, johon voidaan kytkeä 1–4 palopeltiä ja 1–4 savunilmaisinta.

  • Palopeltien ja savunilmaisimien hallinta rakennuksissa.
Request a Quote

Yleiskuvaus

Halton Safe HSL -linkkiyksikkö kuuluu Halton- paloturvallisuusjärjestelmät -tuoteryhmään.

Kyseessä on itsenäinen palopeltien ohjainlaite, johon voidaan kytkeä 1–4 palopeltiä ja 1–4 savunilmaisinta.

Halton Safe HSL linkkiyksiköt käyttävät sisäistä tiedonsiirtoväylää tiedonsiirtoon Halton Safe Management 2.0 -keskuksen kanssa. Linkkiyksiköt ohjelmoidaan Halton Safe Management 2.0 -keskuksesta käsin. Jokaisessa Halton Safe HSL -linkkiyksikössä on muisti, jonka ansiosta asetukset eivät katoa, vaikka järjestelmän virransyöttö katkeaa. Jos yhteys keskukseen katkeaa, linkkiyksiköt jatkavat toimintaansa itsenäisesti.

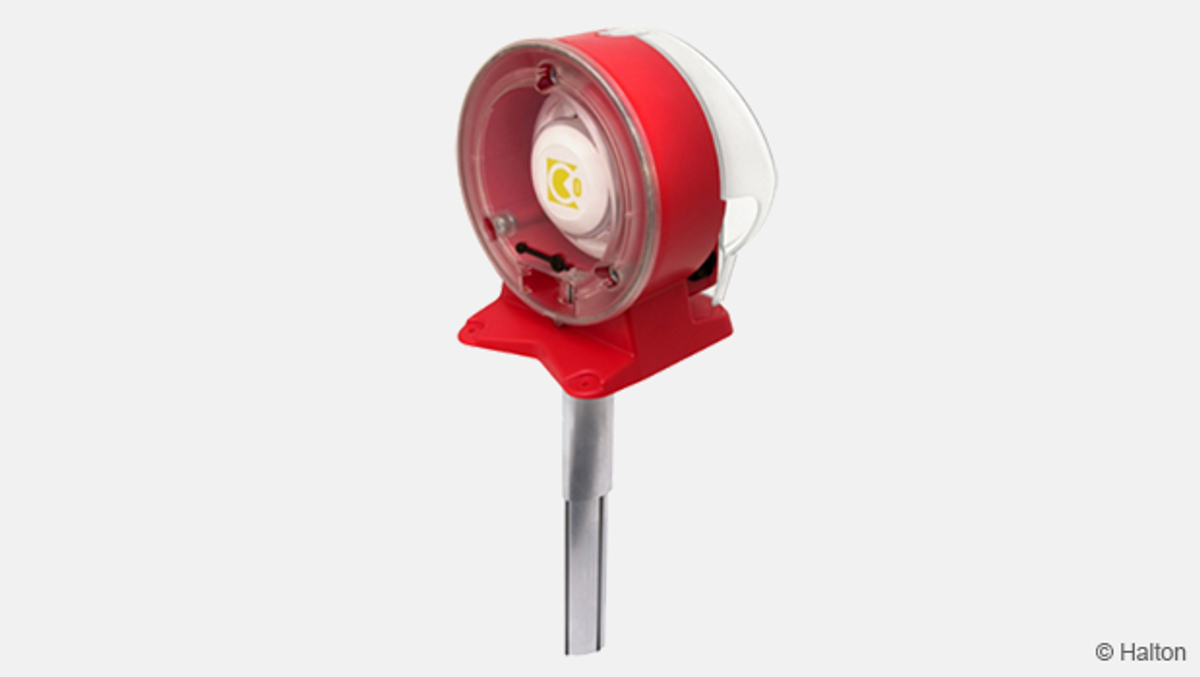

Halton Safe HSL -linkkiyksiköissä on 24 V DC:n käyttöjännite savunilmaisimia varten. Järjestelmä on suunniteltu käytettäväksi seuraavien savunilmaisintyyppien kanssa: Halton Safe HSR -savunilmaisin huonetiloihin ja Halton Safe HSD -savunilmaisin ilmanvaihtokanaviin.

Käyttökohteet

  • Palopeltien ja savunilmaisimien hallinta rakennuksissa.

Keskeiset ominaisuudet

  • Voidaan kytkeä 1–4 palopeltiä
  • Voidaan kytkeä 1–4 savunilmaisinta
  • Helppo asentaa

Ominaisuudet ja vaihtoehdot

Ominaisuus Kuvaus
Käyttöjännite 24 V AC
Sulake SMD 2410 5 A F
Tiedonsiirtoväylä Modbus RTU
Kotelointiluokka IP55

Rakenne ja komponentit

HSL_structure

Kuva 1. Halton Safe HSL -laitteen rakenne

Nro. Osa Kuvaus
1 I/O-liittimet Palopeltien ja savunilmaisimien liittimet
2 Väyläliitännät Halton Safe Management 2.0 -keskuksen ja Halton Safe HSL -linkkiyksiköiden
sisäinen väylä
3 Väylätiedonsiirron merkkivalot
4 Sulake, 24 V SMD 2410 5 A F
5 Virran merkkivalo
6 Tasavirtamuuntaja 24 W

Mitat ja paino

HSL_dimensions

Kuva 2. Halton Safe HSL -laitteen mitat

Paino:

1.5 kg

Tekniset määrittelyt

Halton Safe Management 2.0 -järjestelmän palopeltien ja savunilmaisimien ohjainlaite.

Tekniset tiedot

Kytkentäkaavio

HSL_connections_2021

Kuva 3. Halton Safe HSL -laitteen kytkentäkaavio

Liittimet

Liittimet Toimilaite/anturi Huomautus
M1 S1 Palopelti 1
M2 S4 Palopelti 1
M3 3/1 Palaute savunilmaisimesta 1
M4 S1 Palopelti 2
M5 S4 Palopelti 2
M6 3/1 Palaute savunilmaisimesta 2
G0 S2, S6 Palopelti 1
G0 S2, S6 Palopelti 2
Liittimet Toimilaite/anturi Huomautus
M7 S1 Palopelti 3
M8 S4 Palopelti 3
M9 3/1 Palaute savunilmaisimesta 3
M10 S1 Palopelti 4
M11 S4 Palopelti 4
M12 3/1 Palaute savunilmaisimesta 4
G0 S2, S6 Palopelti 3
G0 S2, S6 Palopelti 4
Liitin Toimilaite/anturi Huomautus
O1 Ei käytössä
T1 2 Sähkö palopellille 1
V1 1 Sähkö palopellille 1
G0 Ei käytössä
O2 Ei käytössä
T2 2 Sähkö palopellille 2
V2 1 Sähkö palopellille 2
G0 Ei käytössä
Liitin Toimilaite/anturi Huomautus
O3 Ei käytössä
T3 2 Sähkö palopellille 3
V3 1 Sähkö palopellille 3
G0 Ei käytössä
O4 Ei käytössä
T4 2 Sähkö palopellille 4
V4 1 Sähkö palopellille 4
G0 Ei käytössä
Liitin Nimi Huomautus
MB Sisäinen väylä, linja B
MA Sisäinen väylä, linja A
MP Ei käytössä
EB Ei käytössä
EA Ei käytössä
G0 Sisäinen käyttö
P2 Sisäinen käyttö
G0 Sähkönsyöttö, 24 V AC
P1 Sähkönsyöttö, 24 V AC

HSL_wiring_diagram

Kuva 4. Halton Safe HSL -laitteen kytkentäkaavio

Order code

HSL; ZT

ZT = Räätälöity tuote
N      Ei

Koodiesimerkki

HSL,  ZT=N
