Halton Windis DWI – Ilmaverho

Halton Windis DWI on kompakti ja erilaisten sisäänkäyntien kanssa yhteensopiva ilmaverho. Se on suunniteltu asennettavaksi vaaka-asentoon, ja sen enimmäiskorkeus on 3,5 m. Sen erityispiirre on älykäs ohjausjärjestelmä, joka yksinkertaistaa ilmaverhon asetusten määrittämistä. Tarjoaa hyvän suorituskyvyn ja erittäin hyvän energiatehokkuuden sisäänrakennetun integroidun ultraäänitekniikkaa käyttävän energianmittauksen ansiosta.

  • Nopea ja helppo asentaa, kytkentä ei vaadi tuotteen avaamista.
  • Ominaisuudet: uppoasennus ja vesilämmitysominaisuudet.
  • Yhdistäminen automaatioon on helppoa QR-koodin kautta.
  • Varustettu sisäänrakennetulla lämpöenergian mittauksella.
  • Sisältää älykkään ohjaimen, joka ohjaa ja valvoo ilmaverhon asetuksia saumattomasti.
  • Mahdollistaa säädettävän impulssivoiman, jolloin voit hallita suorituskykyä.
  • Mukana integroidut vesiventtiilit.

  • Yleiskuvaus

  • Toimintaperiaate

  • Tekniset tiedot

  • Ominaisuudet ja vaihtoehdot

  • Tuotteiden valinta

  • Rakenne ja materiaalit

  • Mitat ja paino

  • Tekninen määrittely

  • Asennus

  • Käyttöönotto

  • Huolto

  • Tilauskoodi

  • Downloads

Request a Quote

Yleiskuvaus

Halton Windis DWI on ilmaverho, joka tuottaa näkymättömän ja tasaisesti hallitun alaspäin suuntautuvan ilmavirran avoimessa oviaukossa. Se on integroidusti asennettavaksi suunniteltu vesilämmitteinen ilmaverho. Se on kompakti ja yhteensopiva eri sisäänkäyntityyppien kanssa, ja se voidaan asentaa enintään 3,5 metrin korkuisiin oviaukkoihin. Integroidun energiamittauksen ansiosta energiankulutus pysyy hallinnassa. Laitteessa käytetään EC-moottoreita, ja sen säädettävä impulssivoima varmistaa tehokkaan ilmansulkutoiminnon.

Sovelluskohteita

  • Sopii erinomaisesti vähittäismyyntitiloihin, kauppoihin, toimistoihin, kouluihin ja päiväkoteihin.
  • Sisä- tai ulko-oviaukot.
  • Suunniteltu asennettavaksi vaaka-asentoon enintään 3,5 metrin korkuisten oviaukkojen yläpuolelle.

Keskeiset ominaisuudet

  • Nopea ja helppo asentaa, kytkentä ei vaadi tuotteen avaamista.
  • Ripustusasennus ja vesilämmitys.
  • Yhdistäminen automaatioon on helppoa QR-koodin avulla.
  • Sisäänrakennettu lämpöenergian mittaus.
  • ​Älykäs ohjain - verkkopalvelimen ja valmiiden Modbus- ja BACnet-rajapintojen kautta.
  • Säädettävä
  • Integroidut vesiventtiilit.

Toimintaperiaate

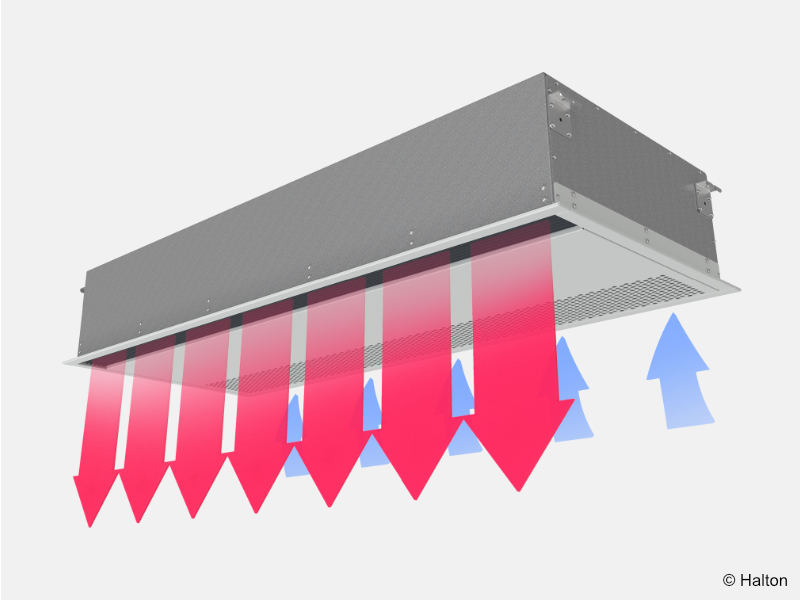

Kuva 1. Halton Windis DWI, ilmaverho - Toimintaperiaate

Ilmaverhot, joille on ominaista yksilöllinen aerodynaaminen rakenne, tarjoavat erittäin tehokkaan ratkaisun kahden lämpötila-alueen tai kahden ympäristön erottamiseen. Ainutlaatuinen rakenne ei ainoastaan mahdollista tehokasta erottelua vaan myös edistää merkittävästi energiansäästöä, mikä tekee siitä kustannustehokkaan valinnan.

Kun avoimien ovien kautta tapahtuva luonnollinen lämmönvaihto asettaa haasteita, ilmaverhot ovat käytännöllinen ratkaisu. Nämä verhot erottavat kaksi aluetta tai ympäristöä tehokkaasti toisistaan, pysäyttävät lämmön luonnollisen siirtymisen ja ovat siten ratkaisevassa asemassa energian säästämisessä.

Periaatteessa ilmaverho on laite, jossa on puhallin ja lämmönsiirrin (vesi tai sähkö). Se toimii työntämällä ilmaa kohti lattiaa tasaisena laminaarisena virtauksena, jolloin syntyy 90 prosentin ilmatiiviys. Tämä näkymättömän vesiputouksen kaltainen eriste pysäyttää tehokkaasti lämmön, pölyn ja lentävien hyönteisten siirtymisen ja ylläpitää siten hallittua sisäympäristöä.

Tekniset tiedot

Ominaisuus Kuvaus
Ilman tilavuusvirta 73–1404 l/s tai 1750–3900 m3/h
Äänenpainetaso 30–77 dBa
Mitat Korkeus [H] = 600 mm
Leveys [W] = 1017, 1517, 2017, 2517 mm
Paino 46–95 kg
Säädettävyys / positiot 3
Asennuskorkeus 3,5 m (maks.)

Ominaisuudet ja vaihtoehdot

Ominaisuus Kuvaus
Väri Kehys: RAL 7035 Säleikkö: RAL 7024
Kotelo Sinkitty teräs
Puhaltimet EC-moottori, kuulalaakerit
Lämmönsiirrin Kupari (3/8"), alumiini, G1" kierre, maks. 6 bar/100 °C.
Sähköliitännät Käyttöjännite 2 m, suojamaadoitettu pistoke
Muut liitännät M12-liitin, Ethernet, USB
Vakiotoimitus 2-tielämmitysventtiili, lämmitysenergiamittari, suodatin G4, huoneanturi NTC10
Sisäiset lämpötila-anturit
  • Tulovesi ja lähtövesi
  • Tuloilma ja lähtöilma
Kaapelit 10 m kaapeli - BMS - RS-485-liitäntä (M12-liitin)
10 m kaapeli - Huoneanturi (M12-liitin)
10 m kaapeli - Ovikytkin (M12-liitin)
10 m kaapeli - Orjalaite (M12-liitin)

Tuotteiden valinta

Tekniset tiedot (ilma, virtaus ja ääni)

Halton Windis DWI, 1000

Asetus Ilmavirta HVC-SÄÄDIN Äänenpainetaso Virrankulutus
1 [l/s] [m 3 /h] Positio [dB(A)] 10 m 2 sab [W]
10 531 1913 1 74 333
8 421 1516 1 69 175
6 290 1043 1 60 68
4 153 552 1 47 20
2 80 288 1 30 8
10 524 1885 2 74 333
8 402 1446 2 69 176
6 290 1043 2 61 68
4 152 546 2 47 20
2 74 266 2 30 8
10 524 1885 3 75 333
8 402 1446 3 69 175
6 287 1033 3 61 68
4 148 533 3 48 20
2 73 262 3 31 8

Halton Windis DWI, 1500

Asetus Ilmavirta HVC-SÄÄDIN Äänenpainetaso Virrankulutus
1 [l/s] [m 3 /h] Positio [dB(A)] 10 m 2 sab [W]
10 766 2757 1 76 502
8 620 2232 1 71 268
6 444 1597 1 63 104
4 257 926 1 50 31
2 116 416 1 32 12
10 759 2733 2 77 503
8 595 2142 2 71 268
6 415 1496 2 63 104
4 241 867 2 49 31
2 113 408 2 32 12
10 725 2611 3 77 503
8 560 2016 3 71 268
6 398 1431 3 63 104
4 268 964 3 49 31
2 106 381 3 32 12

Halton Windis DWI, 2000

Asetus Ilmavirta HVC-SÄÄDIN Äänenpainetaso Virrankulutus
1 [l/s] [m 3 /h] Positio [dB(A)] 10 m 2 sab [W]
10 1016 3656 1 77 666
8 871 3135 1 73 384
6 585 2105 1 64 149
4 336 1210 1 51 44
2 142 513 1 34 17
10 1016 3656 2 77 667
8 871 3135 2 73 383
6 565 2034 2 64 149
4 331 1192 2 51 44
2 135 485 2 34 17
10 1016 3656 3 78 667
8 841 3029 3 73 384
6 554 1993 3 65 149
4 324 1166 3 51 44
2 133 478 3 35 17

Halton Windis DWI, 2500

Asetus Ilmavirta HVC-SÄÄDIN Äänenpainetaso Virrankulutus
1 [l/s] [m 3 /h] Positio [dB(A)] 10 m 2 sab [W]
10 1404 5055 1 77 665
8 1142 4112 1 72 355
6 811 2919 1 64 137
4 415 1496 1 51 41,9
2 231 831 1 34 17
10 1349 4857 2 78 665
8 1102 3966 2 73 355
6 772 2781 2 64 138
4 406 1460 2 51 41,9
2 220 792 2 35 17
10 1244 4478 3 78 665
8 990 3565 3 73 355
6 718 2585 3 64 138
4 381 1372 3 51 41,9
2 220 792 3 36 17

Rakenne ja materiaalit

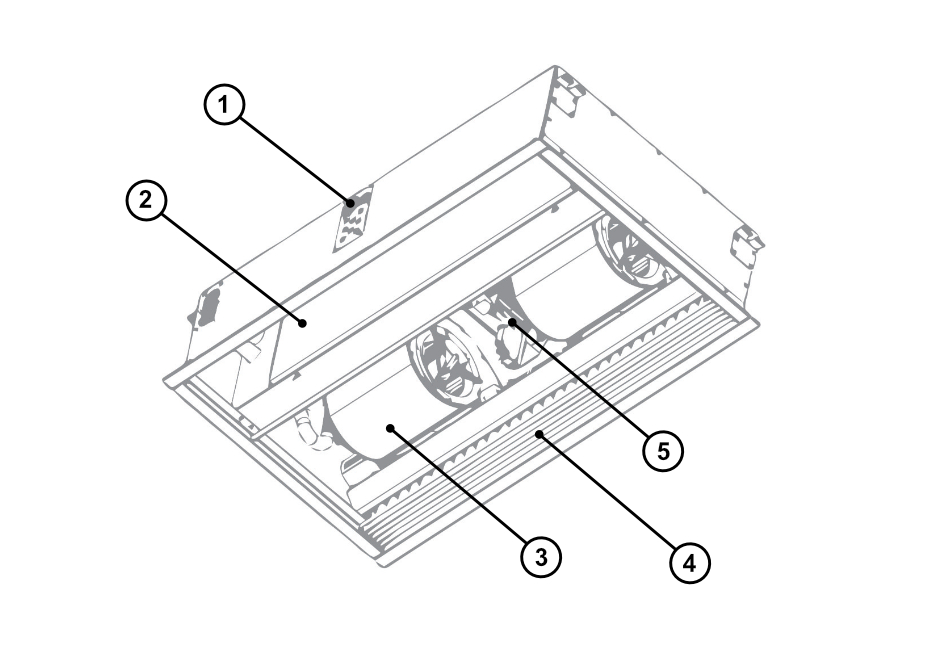

Kuva 2. Halton Windis DWI, rakenne.
Nro Osa Kuvaus Huomautus
1 Liitäntäpaneeli Muovi, teräs PVC-kaapeli
2 Suodatin Alumiini -
3 EC-puhallin Metalli -
4 Ulostulosäleikkö Alumiini/teräs -
5 Älykäs ohjain - -

Mitat ja paino

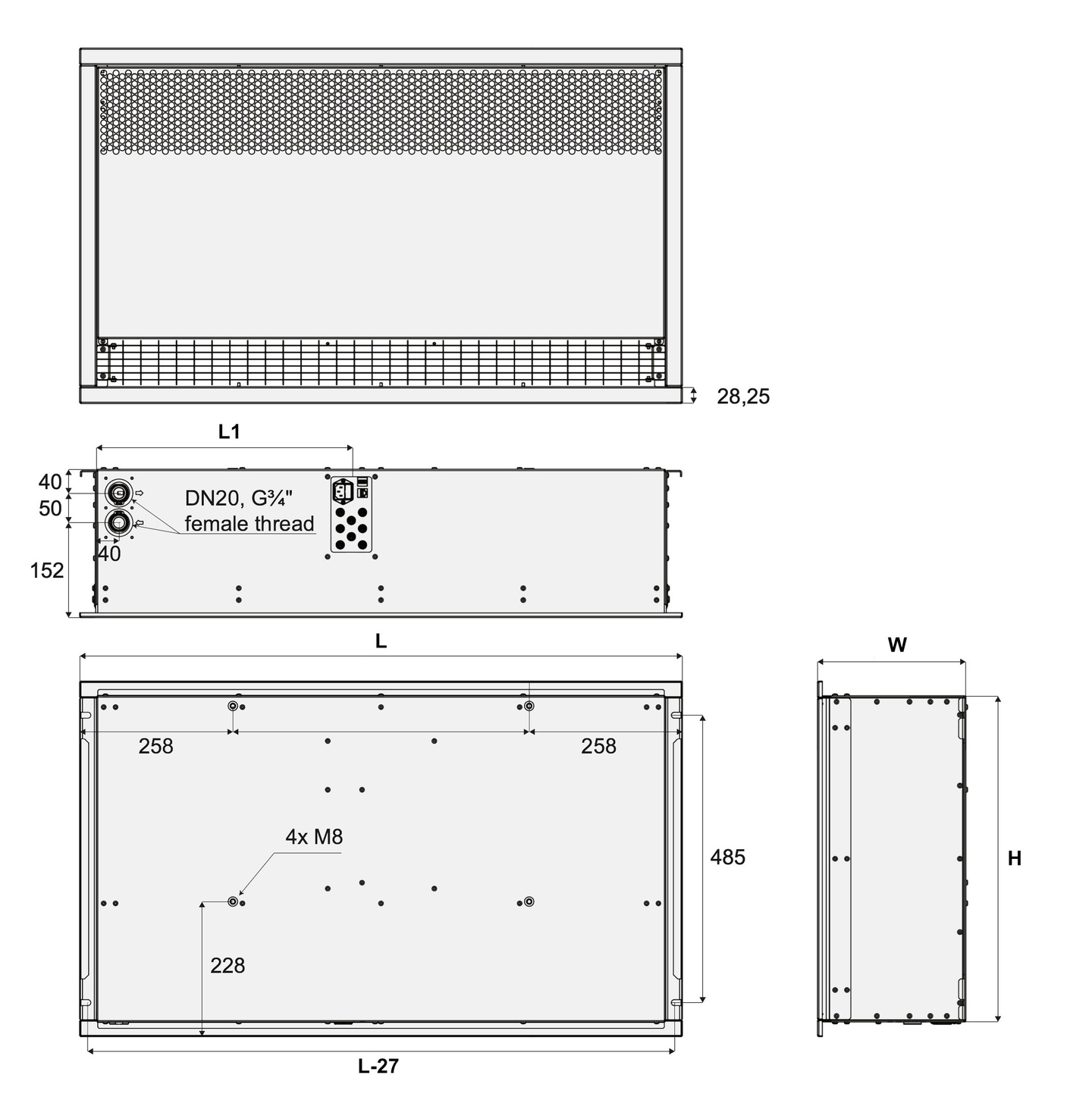

Kuva 3. Halton Windis DWI - Mitat
DWI P [mm] L [mm] K [mm] P1 [mm] Paino [kg]
1000 1017 250 550 432 46
1500 1517 250 550 432 60
2000 2017 250 550 432 79
2500 2517 250 550 432 95

Tekninen määrittely

Halton Windis DWI on integroidusti asennettavaksi suunniteltu ilmaverho. Järjestelmässä on tarkkaa ultraäänitekniikkaa käyttävä integroitu lämpöenergian mittaus, älykäs ohjain, jossa on sisäänrakennettu verkkopalvelin ja valmiit Modbus- ja BACnet-rajapinnat, sekä säädettävä puhallusimpulssi erityistarpeisiin mukauttamista varten.

Toiminta

  • Neljä integroiduilla säätimillä varustettua tuotemallia poistavat ylimääräisten seinäsäätimien tarpeen, mikä mahdollistaa selkeän ja virtaviivaisen muotoilun.
  • Säädettävät puhallinnopeudet ja sisäänrakennettu aikataulutustoiminto tehokasta hallintaa varten.
  • Sisältää ohjelmallisen jäätymissuojan ja isäntä-orja-toiminnon synkronoitua käyttöä varten.
  • ​Integroidut säätöventtiilit ja toimilaitteet sekä energiamittaus, ilmakuplien havaitseminen ja lämmitysverkoston paineen mittaus.
  • Ovenavauslaskuri parantaa yleistä toimivuutta.
  • ECM-moottorien tuen ansiosta toiminnan voi optimoida kullekin rakennukselle.
  • Valmiit graafiset kuvat yksinkertaistavat suunnitteluprosesseja.
  • Toiminnalliset muutokset mukautuvat helposti erityistarpeisiin.

Rakenne

  • Saatavana neljää eri leveyttä: 1000 mm, 1500 mm, 2000 mm ja 2500 mm.

Materiaali

  • Kehys on maalattu vaaleanharmaaksi, RAL 7035, ja ritilä on maalattu grafiitinharmaaksi, RAL 7024. Värit ovat mukautettavissa: RAL xxxx.
  • ​Lämmityspatterijärjestelmässä on 3/8” kupariputket, joissa on alumiinirivat lämmönsiirron tehostamiseksi, ja G1" sisäkierre varmoja liitäntöjä varten. Suunniteltu toimimaan enintään 6 baarin paineessa ja enintään 100 °C:n lämpötilassa.
  • Sähköliitäntöihin kuuluu 2 metrin kaapeli, jossa on turvamaadoitus, sulake ja lisäliitäntöjä, kuten M12-liitin, Ethernet ja USB.
  • Puhaltimen keskipakoissiivet ja kuulalaakerit takaavat tehokkaan ja luotettavan toiminnan.
  • Järjestelmä sisältää 2-tielämmitysventtiilin, lämpöenergiamittarin, G4-suodattimen, säädettävän puhallusimpulssin, ja se tukee Modbus TCP-, BacNet TCP-, Modbus RTU-, BacNet MSTP- ja I/O-rajapintaa liitettävyyttä varten.

Integroitu ohjain

  • Oviverhoyksikön automaatiojärjestelmä tarjoaa merkittäviä etuja, sillä se varmistaa, että kaikki osat on testattu etukäteen ja että ohjausjärjestelmä toimii tarkoitetulla tavalla.
  • ​Valmiiksi testattu ohjausjärjestelmä mukautuu nopeasti muuttuviin olosuhteisiin ja optimoi suorituskyvyn ja energiatehokkuuden reaaliaikaisesti.
  • Tämä edistyksellinen ohjain integroituu saumattomasti rakennusautomaatiojärjestelmiin Modbus- tai BACnet-rajapintojen kautta. Verkkotopologiavaihtoehtoina ovat TCP/IP tai RS-485, mikä takaa joustavan ja luotettavan tiedonsiirron.
  • ​Se sisältää erilaisia integroituja antureita ilman lämpötilan mittaamiseen, vesipuolen energiamittarin, vedenpaineen ja jäätymissuojan. Myös ulkoisia antureita voidaan liittää.
  • Ohjain on integroitavissa BMS-järjestelmään, jolloin kaikkia ohjaussignaaleja, jäätymissuojatoiminnon ohittamista lukuun ottamatta, voidaan hallita suoraan BMS-järjestelmän kautta.

Asennus

Asennusohjeet, jotka sisältävät asennusvaihtoehdot, tilavaatimukset, johdotukset ja muut asennusvaatimukset, ovat saatavilla erillisessä asiakirjassa.

Katso Halton Windis DWI Asennus-, käyttöönotto-, käyttö- ja huolto-ohje. Valmistelut ovat käynnissä, ja linkki otetaan käyttöön heti, kun se on saatavilla.

Käyttöönotto

Sekä keskusyksikön että ohjaimen käyttöönotto-ohjeet ovat saatavilla erillisessä asiakirjassa.

Katso Halton Windis DWI Asennus-, käyttöönotto-, käyttö- ja huolto-ohje. Valmistelut ovat käynnissä, ja linkki otetaan käyttöön heti, kun se on saatavilla.

Huolto

Huolto-ohjeet ovat saatavana erillisessä dokumentissa.

Katso Halton Windis DWI Asennus-, käyttöönotto-, käyttö- ja huolto-ohje. Valmistelut ovat käynnissä, ja linkki otetaan käyttöön heti, kun se on saatavilla.

Tilauskoodi

DWI-M-L; VC-CO-ZT

Päävaihtoehdot
M = Malli
S Pieni
L = Pituus [mm] 1000, 1500, 2000, 2500
Muut ominaisuudet ja lisävarusteet
VC = Impulssivoima
1 Positio 1
2 Positio 2
3 Positio 3
CO = Väri
TG Harmaa
x Erikoisväri (RAL xxxx)
ZT = Räätälöity tuote
N Ei
Y Kyllä (ETO)
Tilauskoodiesimerkki
DWI-S-1500; VC=2, CO=TG, ZT=N
