Esittely
Poistuu valikoimasta 01.12.2021
– korvaava tuote Halton Max One Circular (MOC)
- Sovellus kanavapaineen säätöön.

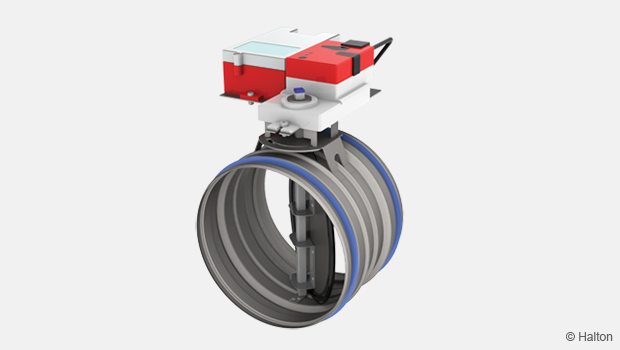

- Staattisen paineen säädin Halton HFS on suunniteltu käytettäväksi staattisen paineen mittausyksikön Halton MSS:n kanssa kanavapaineen säilyttämiseksi halutulla tasolla
- Pyöreä kanavaliitäntä on varustettu kumitiivisteillä
- Saatavana sulkutoiminto, jonka tiiviys täyttää EN 1751 luokan 4 vaatimukset
- Kotelon tiiviysluokitus: EN 1751, luokka C
- Valmistettu sinkitystä teräksestä
Tuotemallit ja lisävarusteet
- Korkealla toimilaitealustalla varustetun mallin eristystyöt voidaan tehdä asennuspaikalla
- Eristetyssä mallissa teräslevyvaippa
- Integroitu ilmavirran mittauslaite (manuaalinen tai 0…10 VDC ulostuloviesti) on saatavana lisävarusteena
- Useita äänenvaimenninmalleja
Mitat ja paino
Halton HFS/G, ilman mittausyksikköä (MU=NA)
NS | L | L1 | ØD |
200 | 145 | 70 | 199 |
250 | 145 | 70 | 249 |
315 | 145 | 70 | 314 |
400 | 245 | 175 | 399 |
500 | 245 | 175 | 499 |
Paino
NS | kg |
200 | 2,36 |
250 | 2,74 |
315 | 3,35 |
400 | 4,58 |
500 | 6,14 |
Halton HFS/E, ilman mittausyksikköä, korkea toimilaitealusta (MU=NA)
NS | L | L1 | ØD |
200 | 145 | 70 | 199 |
250 | 145 | 70 | 249 |
315 | 145 | 70 | 314 |
400 | 245 | 175 | 399 |
500 | 245 | 175 | 499 |
Halton HFS/G, manuaalisella mittausyksiköllä (MU=A)
NS | L | L1 | ØD |
200 | 470 | 398 | 199 |
250 | 470 | 398 | 249 |
315 | 470 | 398 | 314 |
400 | 625 | 553 | 399 |
500 | 625 | 553 | 499 |
Halton HFS/G, sähköisellä mittausyksikköllä 0…10 VDC (MU=B)
NS | L | L1 | ØD |
200 | 470 | 398 | 199 |
250 | 470 | 398 | 249 |
315 | 470 | 398 | 314 |
400 | 625 | 553 | 399 |
500 | 625 | 553 | 499 |
Halton HFS/I, manuaalisella mittausyksiköllä, eristetty (MU=A)
NS | L | L1 | ØD |
200 | 465 | 393 | 199 |
250 | 465 | 393 | 249 |
315 | 465 | 393 | 314 |
400 | 675 | 603 | 399 |
500 | 675 | 603 | 499 |
Halton HFS/I, sähköisellä mittausyksiköllä 0…10 VDC , eristetty (MU=B)
NS | L | L1 | ØD |
200 | 465 | 393 | 199 |
250 | 465 | 393 | 249 |
315 | 465 | 393 | 314 |
400 | 675 | 603 | 399 |
500 | 675 | 603 | 499 |
Materiaali
Osa | Materiaali | Huom. |
Kotelo | Sinkitty teräs | |
Säätöpelti | Sinkitty teräs | |
Akseli | Sinkitty teräs | |
Laakerit | Muovi | |
Läppätiiviste | EPDM-kumi | |
Kanavatiiviste | 1C-Polyuretaanihybridi | |
Mittausosa | Alumiini | |
Ulkoinen eristys | Mineraalivilla | Malli HFS/I |
Ulkovaippa | Sinkitty teräs | Malli HFS/I |
Kanavaliitännän tiivisteet ovat vulkanoitu koteloon.
Toiminta
Staattisen paineen säätöpelti Halton HFS pitää yllä haluttua kanavapainetta. Sen toiminta perustuu MSS-laitteen lähettämään staattisen paineen mittausviestiin (0… 10 VDC).
Halton HFS-mallin ominaisuudet
- Soveltuu tulo- ja poistoilmalaitteisiin
- Täydellinen sulkeutumistoiminto
- Staattisen paineen asetusarvot 0…1000 Pa (Katso MSS-määrittelyt)
- Suurin paine-ero säätöpellin yli 500 Pa
- Käyttölämpötila 0 50 ºC
- Ympäristön suhteellinen kosteus <95 %, ei kondensoitumista
Optimaalinen ja vakaa toiminta saavutetaan käyttämällä staattisen paineen mittauslaitetta Halton MSS. Annettuja suojaetäisyyksiä on noudatettava. Älä käytä muita paineen mittauslaitteita, jotta mittaustarkkuus säilyy oikeana.
Halton MSS-mittauslaitteessa on useita paineen mittausalueita: 0…100 Pa, 0…200 Pa (oletusarvo), 0…500 Pa ja 0…1000 Pa.
Halton HFS, MU=A-mallissa ilmavirta voidaan mitata manuaalisesti manometrin avulla.
Halton HFS, MU=B-mallissa todellinen ilmavirta on saatavana 0…10 VDC tai 2…10 VDC viestillä.
Halton HFS-säätöpellissä on painesäädin (PC), joka ohjaa säätöpellin toimilaitetta (FG). Painesäätimen toiminta perustuu Halton MSS-lähettimen (PE) palauteviestiin, jonka mukaan asetettu arvo otetaan käyttöön.
Tuotemallit
Staattisen paineen säätöpeltiäHalton HFS on saatavana useita malleja.
Läppätiivisteen ansiosta pelti sulkeutuu tiiviisti ja säätöpellin ulkopuolinen eristys vaimentaa huonetilaan kuuluvaa melua ja vähentää lämmönsiirtoa. Eristetyssä mallissa on suojaava teräslevyvaippa.
Malli | Ominaisuus | Tiiveys |
HFS/G, MU=NA |
Staattisen paineen säätöpelti ja läppätiiviste | EN 1751, luokka 4 ja C |
HFS/E, MU=NA |
Staattisen paineen säätöpelti ja korotettu toimilaitealusta, eristystyöt voidaan tehdä asennuspaikalla |
EN 1751, luokka 4 ja C |
HFS/G, MU=A |
Staattisen paineen säätöpelti ja manuaalinen ilmavirran mittauslaite, läppätiivisteet |
EN 1751, luokka 4 ja C |
HFS/I, MU=A |
Staattisen paineen säätöpelti ja manuaalinen ilmavirran mittauslaite, läppätiivisteet ja 50 mm eristys |
EN 1751, luokka 4 ja C |
HFS/G, MU=B |
Staattisen paineen säätöpelti, ilmavirran mittauslaite (ulostulo- viesti 0…10 VDC) ja läppätiiviste |
EN 1751, luokka 4 ja C |
HFS/I, MU=B |
Staattisen paineen säätöpelti, ilmavirran mittauslaite (ulostulo- viesti 0…10 VDC), läppätiivisteet ja 50 mm eristys |
EN 1751, luokka 4 ja C |
Halton HFS-säätöpellissä on painesäädin (PC), joka ohjaa säätöpellin toimilaitetta (FG). Painesäätimen toiminta perustuu Halton MSS-lähettimen (PE) palauteviestiin, niin että asetusarvo toteutuu.
Kuva 1. Paineen säätöpelti ja manuaalinen ilmavirran mittaus
Kuva 2. Paineen säätöpelti ja ilmavirran mittauslaite
Säätöyksikkö (CU)
Kaikissa Halton HFS-malleissa on Belimo VRP-STP -painesäädin ja NM24A-V-toimilaite (CU=EP). HFS/S-D-B -mallissa on integroitu ilmavirran mittauslaite (Halton MSD) ja lähetin analogiselle ilmavirran mittausviestille.
Asetusarvoja voidaan asetella potentiometrillä tai etäohjatusti 2 10 VDC viestin avulla.
Katso Halton MSS- ja MSD-laitteen tekniset määrittelyt kyseisten tuotteiden Halton HIT-osioista.
Äänenvaimentimet
Äänenvaimentimien lähtöliitäntöjä on saatavana halkaisijaltaan kahta eri kokoa. Eristysmateriaalivaihtoehtoja ovat mineraalivilla (MW) ja polyesterikuitu (PEF). Pituusvaihtoehtoja ovat 600 mm ja 1000 mm. Saatavana on myös malli, jossa on puhdistusluukku puhdistusta ja tarkastusta varten.
H1…H8 Äänenvaimennin ilman puhdistusluukkua
H11…H18 Puhdistusluukulla varustettu äänenvaimennin
Naarastyyppistä liitäntää (D1) käytetään HFS-painesäätöpellin suorassa liitännässä. Urostyyppinen liitäntä (D2) vastaa säätöpellin kokoa tai on yhtä kokoa suurempi. Tekniset tiedot perustuvat suurempaan kanavaliitäntään (D2).
Halkaija D1<= D2 |
Materiaali | Pituus (mm) |
Puhdistus. luukku |
|
H1 | D1 = D2 | MW | 600 | Ei |
H2 | D1 = D2 | MW | 1000 | Ei |
H3 | D1 = D2 | PEF | 600 | Ei |
H4 | D1 = D2 | PEF | 1000 | Ei |
H5 | D1 < D2 | MW | 600 | Ei |
H6 | D1 < D2 | MW | 1000 | Ei |
H7 | D1 < D2 | PEF | 600 | Ei |
H8 | D1 < D2 | PEF | 1000 | Ei |
H11 | D1 = D2 | MW | 600 | Kyllä |
H12 | D1 = D2 | MW | 1000 | Kyllä |
H13 | D1 = D2 | PEF | 600 | Kyllä |
H14 | D1 = D2 | PEF | 1000 | Kyllä |
H15 | D1 < D2 | MW | 600 | Kyllä |
H16 | D1 < D2 | MW | 1000 | Kyllä |
H17 | D1 < D2 | PEF | 600 | Kyllä |
H18 | D1 < D2 | PEF | 1000 | YKyllä |
Mitat
Oheinen kuva esittää asennusta tuloilmaa varten. Asennuksessa poistoilmaa varten ilmavirran suunta on päinvastainen, D2:sta D1:een.
D1/D2 | D1/D2 | Nimellis -pituus |
L (mm) |
L2 (mm) |
W (mm) |
H (mm) |
MW Paino (kg) |
PEF Paino (kg) |
160/160 | 125/160 | 600 | 626 | 22 | 282 | 214 | 6.5 | 5.7 |
1000 | 1036 | 22 | 282 | 214 | 9.8 | 8.6 | ||
200/200 | 160/200 | 600 | 626 | 22 | 341 | 254 | 8.2 | 7.2 |
1000 | 1036 | 22 | 341 | 254 | 12.3 | 10.7 | ||
250/250 | 200/250 | 600 | 626 | 32 | 392 | 304 | 10.0 | 8.8 |
1000 | 1036 | 32 | 392 | 304 | 14.8 | 12.8 | ||
315/315 | 250/315 | 600 | 626 | 32 | 458 | 369 | 12.3 | 10.7 |
1000 | 1036 | 32 | 458 | 369 | 18.0 | 15.4 | ||
400/400 | 315/400 | 600 | 626 | 57 | 519 | 455 | 18.9 | 16.9 |
1000 | 1036 | 57 | 519 | 455 | 27.6 | 24.1 | ||
500/500 | 400/500 | 600 | 626 | 57 | 702 | 555 | 28.6 | 24.2 |
1000 | 1036 | 57 | 702 | 555 | 39.1 | 36.1 | ||
500/630 | 600 | 626 | 67 | 832 | 685 | 32.3 | 28.4 | |
1000 | 1036 | 67 | 832 | 685 | 50.3 | 43.8 |
Vaimennusarvot
Materiaali: Mineraalivilla (MW), taajuuskaista (Hz)
L = 600 | L = 1000 | |||||||||||||||
D2 | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | |
160 | 8 | 10 | 13 | 25 | 37 | 39 | 28 | 20 | 9 | 12 | 21 | 35 | 44 | 50 | 46 | |
200 | 9 | 15 | 13 | 22 | 33 | 34 | 25 | 17 | 9 | 11 | 21 | 36 | 45 | 50 | 33 | |
250 | 6 | 7 | 11 | 18 | 27 | 27 | 18 | 14 | 8 | 9 | 19 | 29 | 41 | 40 | 21 | |
315 | 5 | 5 | 11 | 15 | 19 | 15 | 12 | 8 | 7 | 7 | 18 | 25 | 38 | 28 | 18 | |
400 | 3 | 2 | 9 | 14 | 20 | 15 | 9 | 7 | 4 | 6 | 15 | 22 | 34 | 22 | 13 | |
500 | 4 | 6 | 7 | 10 | 15 | 11 | 8 | 5 | 5 | 8 | 13 | 28 | 44 | 40 | 25 | |
630 | 2 | 3 | 8 | 17 | 25 | 20 | 16 | 12 | 4 | 6 | 16 | 22 | 27 | 22 | 19 |
Materiaali: Polyesterikuitu (PEF), taajuuskaista (Hz)
L = 600 | L = 1000 | |||||||||||||||
D2 | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
160 | 8 | 10 | 12 | 17 | 30 | 24 | 26 | 20 | 12 | 13 | 17 | 25 | 37 | 40 | 39 | 30 |
200 | 6 | 8 | 10 | 18 | 28 | 26 | 23 | 17 | 9 | 12 | 17 | 28 | 40 | 41 | 34 | 23 |
250 | 6 | 7 | 9 | 16 | 22 | 22 | 18 | 12 | 9 | 10 | 15 | 24 | 34 | 36 | 27 | 19 |
315 | 5 | 6 | 10 | 17 | 20 | 17 | 13 | 8 | 8 | 10 | 15 | 25 | 31 | 28 | 20 | 13 |
400 | 2 | 3 | 8 | 11 | 17 | 13 | 8 | 6 | 4 | 6 | 12 | 19 | 27 | 21 | 11 | 10 |
500 | 4 | 6 | 7 | 10 | 14 | 11 | 8 | 5 | 5 | 8 | 10 | 17 | 24 | 19 | 10 | 9 |
630 | 2 | 3 | 6 | 9 | 12 | 10 | 7 | 5 | 4 | 6 | 9 | 14 | 21 | 17 | 10 | 9 |
Asennus
Suojaetäisyydet
Laite asennetaan kanavaan niin, että virtaussuunta on laitteen vaipassa olevan nuolen suuntainen.
Paineen säätöpellin asennuksessa on otettava huomioon suositellut suojaetäisyydet, jotta sen toiminta on tarkkaa ja vakaata.
Kaikkien Halton HFS-mallien vähimmäissuojaetäisyydet
Kuva 1. Mutka Kuva 2. T-haara; tulo
Kuva 3. T-haara; poisto Kuva 4. Äänenvaimennin
Staattisen paineen mittauslaite Halton MSS asennetaan kanavassa kohtaan, jossa staattinen paine on kaikista sopivin. Tavallisesti tämä kohta on tulo- ja poistoilmakanavassa noin neljäsosassa koko kanavan pituudesta. Suojaetäisyyksiä on noudatettava Halton MSS-laitteen osalta.
Vähimmäissuojaetäisyys Halton HFS-laitteen ja Halton MSS-laitteen välillä on:
Kuva 5. Tuloilma
Kuva 6. Poistoilma
Ilmavirran mittaus Halton MSD-yksiköllä
Paineen säätöpellin ja ilmavirran mittauslaitteen asennuksessa on huomioitava vaaditut suojaetäisyydet. Laite asennetaan kanavaan niin, että virtaussuunta on laitteen vaipassa olevan nuolen suuntainen.
Johdotukset
Johdotuksen kytkennöissä on noudatettava paikallisia määräyksiä, ja työn saa tehdä vain alan ammattimainen asentaja. Kaikkien ohjausvaihtoehtojen virransyötössä on käytettävä suojaerotusmuuntajaa.
Suojausaste
- Toimilaite NM24A-V: IP54
- Painesäädin VRP-STP: IP40
- Ilmavirran säädin VRD3: IP40
Kytkentäohjeet esitetään seuraaviin sovelluksiin:
1 A HFS; CU=EP Kanavavyöhykkeen vakiopaineen säätö, asetusarvojen asettelu paikallisesti
1 B HFS; CU=EP Kanavavyöhykkeen vakiopaineen säätö, asetusarvojen asettelu etäohjatusti
1 C HFS; CU=EP Pakko-ohjaukset
2 A. HFS-B; CU=EP Vakiopaineen säätö ja ilmavirran mittauslaite
Säätöyksikkö (CU):
EP Belimo VRD2 + NM24A-V (10 Nm)
Malli | Johdinten mitoitus |
HFS/x-NA, HFS/x-A | 8.1 VA |
HFS/x-B | 11.6 VA |
1. Halton HFS; CU=EP – kanavapaineen säätö
Kuva 7. 1A = Tyypillinen kanavapaineen säätö, paineen asetusarvo asetellaan paikallisesti.
Kuva 8. 1B = Asetusarvo asetetaan etäohjatusti.
1. HFS; CU=EP – kanavapaineen säätö ja pakko-ohjauksen säädöt
Pakko-ohjaus | A | B |
KIINNI | Off | On |
Paine- ohjauslOff |
Off | |
AUKI | On | Off |
Kuva 9. 1C = Kanavapaineen säätö ja pakko-ohjaukset
Koodi selitys
Halton Haltonin toimittama
3rd party Kolmannen osapuolen toimittama
1 (^) 24 VAC nollajohdin
2 (~) 24 VAC vaihejohdin
3 (w1) 2…10 VDC paineen asetusarvon tuloviesti käytettäessä kaukosäätöä asetusarvojen asettamiseen
5 (U5) 2…10 VDC kanavapaineen takaisinsyötön lähtöviesti
6 y Pakko-ohjauksen syöttö
7 z Pakko-ohjauksen syöttö
*) Hyppyjohdin 2-4 on asennettu tehtaalla potentiometrin asetusarvoa varten; irrota, jos 2…10 VDC:n syöttö w1 on käytössä.
**) Diodi 1N 4007
2. HFS-B; CU=EP – kanavapaineen säätö ja ilmavirran mittauslaite
Kuva 10. 2A = Kanavapaineen säätö ja ilmavirran mittaus
Koodi selitys
Halton Haltonin toimittama
3rd party Kolmannen osapuolen toimittama
VRP-STP Painesäädin
1 (^) 24 VAC nollajohdin
2 (~) 24 VAC vaihejohdin
3 (w1) 2…10 VDC paineen asetusarvon tulosignaali käytettäessä
kaukosäätöä asetusarvojen asettamiseen
5 (U5) 2…10 VDC kanavapaineen takaisinsyötön lähtösignaali
6 y Pakko-ohjauksen syöttö
7 z Pakko-ohjauksen syöttö
*) Hyppyjohdin 2-4 on asennettu tehtaalla potentiometrin asetusarvoa varten;
irrota, jos 2…10 VDC:n syöttö w1 on käytössä.
**) Diodi 1N 4007
VRD3 Ilmavirran mittaus
1 (^) 24 VAC nollajohdin
2 (~) 24 VAC vaihejohdin
5 (U5) 2…10 VDC kanavapaineen takaisinsyötön lähtöviesti (todellinen ilmavirta)
Lähtöviestiä 5 (U5) voidaan käyttää mahdollisen poistoilman ilmavirran säätöpelin ohjaukseen.
Painelähetinkytkentä Halton HFS-laitteen ja Halton MSS-laitteen välillä
Kuva 11. Kytkentäkaapeli HFS- ja MSS-laitteiden välille
Halton HFS-laitteen kanssa toimitetun Halton MSS-painemittauslaitteen kaapelin pituus on 0,7 metriä. Kolmas osapuoli toimittaa tarvittavan jatkokytkentäkaapelin.
Koodi Johto
1 24 VAC järjestelmäjännite
2 Nollajohto
3 0…10 VDC painemittausviesti
Käyttöönotto
Kanavapaineen asetus
Painesäätimessä on potentiometri paineen asetusarvon asettelua varten.
Asetus paikallisesti
VRP-STP-painesäädin sisältää potentiometrin staattisen paineen asetusarvon asettelua varten (säätöalue: 30…100 % valitusta HaltonMSS-laitteen painealueesta).
Esimerkki:
- Tarvittava vakiopaineen asetuspiste on 120 Pa
- Valitse MSS-laitteen painealue 0…200 Pa
- Aseta potentiometrin Dp% asetusarvo 60%:in (=120 Pa / 200 Pa).
Asetus etäohjatusti
Asetusarvon voi asettaa rakennusautomaatiojärjestelmän etäohjaustoiminnon avulla. Ilmanpainealue 0 100 % vastaa ohjausviestin aluetta 2 10 VDC. Paikallinen potentiometrin asetuspiste asetetaan tällöin 100 prosenttiin.
Mitatun kanavapainetason määritys
Todellisen mitatun staattisen paineen tason voi määrittää säätimen palauteviestistä (U5).
Viesti | Kaava | Painelähettimen säätöalue |
2…10 VDC | Pst = 100 Pa * (U5-2) / 8 | 100 Pa |
Pst = 200 Pa * (U5-2) / 8 | 200 Pa | |
Pst = 500 Pa * (U5-2) / 8 | 500 Pa | |
Pst = 1000 Pa * (U5-2) / 8 | 1000 Pa |
Kanavan todellinen staattinen paine esitetään myös oheisessa kuvassa:
Staattinen paine ja lähtöviesti
A = Painelähettimen säätöalue 0…100 Pa
B = Painelähettimen säätöalue 0…200 Pa
Staattinen paine ja lähtösignaali
A = Painelähettimen säätöalue 0…500 Pa
B = Painelähettimen säätöalue 0…1000 Pa
Mitatun ilmavirran määritys
Halton HFS, MU=A-mallissa ilmavirran voi määrittää manuaalisesti integroidun ilmavirran mittauslaitteen Halton MSD:n avulla.
Liitä mittausletkut manometriin ja lue paine-ero manometrista. Ilman tilavuusvirta lasketaan seuraavalla kaavalla tai lukemalla tilavuusvirta suoraan käyrästöstä.
k-kerroin
D | k |
200 | 27.8 |
250 | 43.98 |
315 | 72.3 |
400 | 127.0 |
500 | 200 |
Halton HFS/B-mallissa ilmavirran voi määrittää integroidun ilmavirran mittauslaitteen (MSD +VRD3) sekä ilmavirran mittausyksikön (VRD3) avulla. Todellinen mitattu ilman tilavuusvirta (qv) voidaan määrittää ilmavirran mittausyksikön (VRD3) palauteviestin (U5) ja nimellisen ilmavirran (qv_nom) perusteella.
Viesti | Kaava | Säätölaitteen tyyppi ja tila |
Liittimet Maajohto |
Liittimet viesti |
0…10 VDC | qv = qv_nom * U5 / 10 | HFS / B Tila 0 … 10 V |
1 (GND) | 5 (U5) |
2…10 VDC | qv = qv_nom * (U5 – 2) / 8 | HFS / B Tila 2 … 10 V |
1 (GND) | 5 (U5) |
Halton HFS-laitteen nimelliset ilmavirrat on esitetty seuraavassa taulukossa.
NS | qv_nominal |
200 | 340 l/s (1226 m3/h) |
250 | 538 l/s (1936 m3/h) |
315 | 885 l/s (3188 m3/h) |
400 | 1555 l/s (5600 m3/h) |
500 | 2449 l/s (8818 m3/h) |
Tekninen määrittely
Staattisen paineen säädin valmistetaan sinkitystä teräksestä. Ilmavirran mittauselin on alumiinia.
Suljettu säädin täyttää standardin EN1751 luokan 4 tiiviysvaatimukset ja vaippa on standardin EN1751 luokan C tiiviysvaatimusten mukainen.
Kanavaliitännät sisältävät kumitiivisteet.
Säädin käsittää painesäätimen ja säätöpellin toimilaitteen. Saatavana on lisäksi ilmavirran mittausyksikkö. Säädintä käytetään paineen mittausyksikön Halton MSS:n kanssa.
Säädin varustetaan äänenvaimennuksella huoneen äänitason pitämiseksi vaaditulla tasolla. Äänenvaimentimeen on saatavana lisäominaisuutena puhdistusluukku.
Tilauskoodi
HFS/S-D-MU
S = Rakenne
G Vakioyksikkö ja läppätiiviste
E Vakioyksikkö, läppätiiviste ja laajennettu toimilaitealusta
(asennuspaikalla tapahtuvaa eristystä varten)
I Yksikkö, läppätiiviste ja 50 mm eristys (vain malleille MU=A ja MU=B)
D = Kanavaliitännän koko
200, 250, 315, 400, 500
Muut ominaisuudet ja lisävarusteet
MU = Mittauslaite
NA Ei määritelty
A Ilmavirran mittauslaite MSD (manuaalinen)
B Ilmavirran mittauslaite MSD+VRD3, sähköinen (0…10V)
CU = Säätöyksikkö
EP VRP-STP+NM24A-V
SA = Äänenvaimennin, liitäntäkoot
NA Ei määritelty
H1 L = 600 mm; Lähtö = tulo; Mineraalivilla
H2 L = 1000 mm; Lähtö = tulo; Mineraalivilla
H3 L = 600 mm; Lähtö = tulo; Polyesterikuitu
H4 L = 1000 mm; Lähtö = tulo; Polyesterikuitu
H5 L = 600 mm; Lähtö > Tulo; Mineraalivilla
H6 L = 1000 mm; Lähtö > tulo; Mineraalivilla
H7 L = 600 mm; Lähtö > tulo; Polyesterikuitu
H8 L = 1000 mm; Lähtö > tulo; Polyesterikuitu
H11 L = 600 mm; Lähtö = tulo; Mineraalivilla; Puhdistusluukku
H12 L = 1000 mm; Lähtö = tulo; Mineraalivilla; Puhdistusluukku
H13 L = 600 mm; Lähtö = tulo; Polyesterikuitu; Puhdistusluukku
H14 L = 1000 mm; Lähtö = tulo; Polyesterikuitu; Puhdistusluukku
H15 L = 600 mm; Lähtö > tulo; Mineraalivilla; Puhdistusluukku
H16 L = 1000 mm; Lähtö > tulo; Mineraalivilla; Puhdistusluukku
H17 L = 600 mm; Lähtö > tulo; Polyesterikuitu; Puhdistusluukku
H18 L = 1000 mm; Lähtö > tulo; Polyesterikuitu; Puhdistusluukku
ZT = Räätälöity tuote
N Ei
Y Kyllä
Koodiesimerkki
HFS/G-200-B, CU=EP, SA=NA,ZT=N
Downloads
"*" indicates required fields
