Halton HFS - Konstanttryckspjäll för statiska system

Översikt

Terminated as of 1st December 2021
-> replaced with Halton Max One Circular (MOC)

Styrning av kanaltryck
Styrspjället för statiskt tryck, HFS, används i kombination med mätdonet för statiskt tryck, MSS, så att önskat konstant kanaltryck upprätthålls.
Cirkulär kanalanslutning med inbyggda gummipackningar
Avstängningsfunktion kan erhållas med täthetsklass 4 enligt EN 1751
Höljets täthetsklass: EN 1751, klass 4
Tillverkat i förzinkat stål

Produktmodeller och tillbehör

Modell med förlängd motorhylla medger isoleringsarbeten på plats
Modell med utvändig isolering samt täckt av ett metallhölje
Inbyggt flödesmätdon (manuell eller med 0…10 V utsignal) som tillbehör
Flera modeller på ljuddämpare

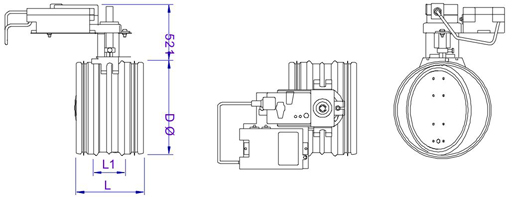

Vikt och dimensioner

HFS/G NA

NS	L	L1	ØD
200	145	70	199
250	145	70	249
315	145	70	314
400	245	175	399
500	245	175	499

Vikt (kg)

NS	kg
200	2,36
250	2,74
315	3,35
400	4,58
500	6,14

HFD/E – NA, modell med

NS	L	L1	ØD
200	145	70	199
250	145	70	249
315	145	70	314
400	245	175	399
500	245	175	499

HFS/G A, modell med manuell luftflödesmätning

NS	L	L1	ØD
200	470	398	199
250	470	398	249
315	470	398	314
400	625	553	399
500	625	553	499

HFS/G B, modell med luftflödesmätdon (0…10 V)

NS	L	L1	ØD
200	470	398	199
250	470	398	249
315	470	398	314
400	625	553	399
500	625	553	499

HFS/I A, med isolering och manuell luftflödesmätning

NS	L	L1	ØD
200	465	393	199
250	465	393	249
315	465	393	314
400	675	603	399
500	675	603	499

HFS/I B, modell med luftflödesmätdon (0…10 V)

NS	L	L1	ØD
200	465	393	199
250	465	393	249
315	465	393	314
400	675	603	399
500	675	603	499

Material

KOMPONENT	MATERIAL	ANMÄRKNING
Hölje	Förzinkat stål
Spjällblad	Förzinkat stål
Axel	Zinkbelagt stål
Lager	Plast
Spjällbladspackning	EPDM-gummi
Kanalpackning	1C-polyuretanhybrid
Mätsond	Aluminium
Utvändig isolering	Mineralull	Modell HFS/I
Extrahölje	Förzinkat stål	Modell HFS/I

Kanalanslutningspackningarna är fastvulkade i höljet.

Funktion

Via spjället för styrning av statiskt tryck, HFS, upprätthålls önskat konstant kanaltryck baserat på en mätsignal från MSS-donet (0…10 V=).

HFS-funktioner

För tillufts- och frånluftsinstallationer
Komplett avstängningsfunktion
Börvärdesinställning för statiskt tryck 0…1000 Pa (se MSS-specifikationerna).
Maximalt differenstryck över spjället är 500 Pa
Driftsområde: omgivningstemperatur 0 till 50 ºC
Omgivande relativ luftfuktighet < 95 %, icke-kondenserande

Optimal och stabil drift garanteras genom att välja mätdonet för statiskt tryck, MSS. Givna säkerhetsavstånd tillämpas. Använd inga andra tryckmätningsenheter för att säkerställa korrekt styrnoggrannhet.

I MSS finns flera tryckmätningsområden, 0…100 Pa, 0…200 Pa (standard), 0…500 Pa och 0…1000 Pa.

Luftflödesmätning kan göras manuellt med hjälp av modell HFS-A och manometer.

I modell HFS-B fås det verkliga luftflödet som en signal på 0…10 V= eller 2…10 V=.
I styrspjället HFS finns en tryckkontrollenhet (PC), som styr spjällmotorn (FG) baserat på reglersignalen från MSS-tryckmätdon (PE) så att börvärdet uppfylls.

Produktmodeller

Stryspjället för statiskt tryck, HFS, finns i många versioner.

Bladpackningen gör att spjället är lufttätt i stängt läge och den utvändiga isoleringen dämpar ljudtransmissionen till utrymmet och reducerar värmeöverföringen. Isoleringsmodellen täcks av ett metallhölje

MODELL	FUNKTION	TÄTHET
HFS/G NA	Styrning av statiskt tryck med bladpackning	EN 1751, klass 4 och C
HFS/E NA	Styrning av statiskt tryck med förlängd ställdonshylla som medger isoleringsarbete på plats	EN 1751, klass 4 och C
HFS/G A	Styrning av statiskt tryck och manuell luftflödesmätningsenhet med bladpackning	EN 1751, klass 4 och C
HFS/I A	Styrning av statiskt tryck och manuell luftflödesmätningsenhet med bladpackning och 50 mm isolering	EN 1751, klass 4 och C
HFS/G B	Styrning av statiskt tryck med luftflödesmätenhet (ut signal 0…10 V=) och bladpackning	EN 1751, klass 4 och C
HFS/I B	Styrning av statiskt tryck med luftflödesmätenhet (ut signal 0…10 V=), bladpackning och 50 mm isolering	EN1751, klass 4 och C

I styrspjället HFS finns en tryckkontrollenhet (PC), som styr spjällmotorn (FG) baserat på reglersignalen från MSS-tryckmätdonet (PE) så att börvärdet uppfylls.

Tryckstyrningsspjäll med manuell luftflödesmätning

Alla HFS-modeller är försedda med tryckstyrningsenhet Belimo VRP-STP och motor NM24A-V (CU=EP). I modell HFS/S-D-B finns ett inbyggt flödesmätdon (MSD) och en analog signaltransmitter för uppmätt flöde.

Börvärdet kan justeras lokalt med hjälp av en börvärdespotentiometer eller på avstånd med hjälp av en 2-10V= signal.
Se tekniska data för MSS och MSD från HIT-avsnittet för ifrågavarande typer.

Ljuddämpare

LJUDDÄMPARE (SA)

Det finns ljuddämpare med alternativa utloppsdiametrar och mineralull (MW) eller polyesterfiber (PEF) som ljuddämningsmaterial. De är 600 mm eller 1000 mm långa. Som alternativ kan ljuddämparen förses med en rens- och inspektionslucka.

H1…H8 Ljuddämpare utan renslucka
H11…H18 Ljuddämpare med renslucka
Anslutningen (D1) är av invändig typ för direktanslutning till tryckstyrningsspjället HFS. Kanalanslutningen (D2) är av utvändig typ och i spjällstorlek eller en storlek större. Den tekniska informationen baseras på den större kanalanslutningen (D2).

	DIAMETER D1<= D2	MATERIAL	LÄNGD mm	RENSLUCKA
H1	D1 = D2	MW	600	Nej
H2	D1 = D2	MW	1000	Nej
H3	D1 = D2	PEF	600	Nej
H4	D1 = D2	PEF	1000	Nej
H5	D1 < D2	MW	600	Nej
H6	D1 < D2	MW	1000	Nej
H7	D1 < D2	PEF	600	Nej
H8	D1 < D2	PEF	1000	Nej
H11	D1 = D2	MW	600	Ja
H12	D1 = D2	MW	1000	Ja
H13	D1 = D2	PEF	600	Ja
H14	D1 = D2	PEF	1000	Ja
H15	D1 < D2	MW	600	Ja
H16	D1 < D2	MW	1000	Ja
H17	D1 < D2	PEF	600	Ja
H18	D1 < D2	PEF	1000	Ja

På bilden ovan visas en tilluftsinstallation. I en frånluftsinstallation är luftflödesriktningen omvänd dvs. från D2 till D1.

D1/D2	D1/D2	Nominell längd	L mm	L2 mm	W mm	H mm	MW Vikt kg	PEF Vikt kg
160/160	125/160	600	626	22	282	214	6.5	5.7
		1000	1036	22	282	214	9.8	8.6
200/200	160/200	600	626	22	341	254	8.2	7.2
		1000	1036	22	341	254	12.3	10.7
250/250	200/250	600	626	32	392	304	10.0	8.8
		1000	1036	32	392	304	14.8	12.8
315/315	250/315	600	626	32	458	369	12.3	10.7
		1000	1036	32	458	369	18.0	15.4
400/400	315/400	600	626	57	519	455	18.9	16.9
		1000	1036	57	519	455	27.6	24.1
500/500	400/500	600	626	57	702	555	28.6	24.2
		1000	1036	57	702	555	39.1	36.1
500/630		600	626	67	832	685	32.3	28.4
		1000	1036	67	832	685	50.3	43.8

Material, mineralull (MW), frekvensband (Hz)

	L = 600								L = 1000
D2	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
160	8	10	13	25	37	39	28	20	9	12	21	35	44	50	46	30
200	9	15	13	22	33	34	25	17	9	11	21	36	45	50	33	19
250	6	7	11	18	27	27	18	14	8	9	19	29	41	40	21	16
315	5	5	11	15	19	15	12	8	7	7	18	25	38	28	18	12
400	3	2	9	14	20	15	9	7	4	6	15	22	34	22	13	12
500	4	6	7	10	15	11	8	5	5	8	13	28	44	40	25	18
630	2	3	8	17	25	20	16	12	4	6	16	22	27	22	19	11

Material, polyesterfiber (PEF), frekvensband (Hz)

	L = 600								L = 1000
D2	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
160	8	10	12	17	30	24	26	20	12	13	17	25	37	40	39	30
200	6	8	10	18	28	26	23	17	9	12	17	28	40	41	34	23
250	6	7	9	16	22	22	18	12	9	10	15	24	34	36	27	19
315	5	6	10	17	20	17	13	8	8	10	15	25	31	28	20	13
400	2	3	8	11	17	13	8	6	4	6	12	19	27	21	11	10
500	4	6	7	10	14	11	8	5	5	8	10	17	24	19	10	9
630	2	3	6	9	12	10	7	5	4	6	9	14	21	17	10	9

Installation

Säkerhetsavstånd

Installera donet i kanalsystemet på sådant sätt att luftflödesriktningen genom donet överenstämmer med pilen på donets hölje.
Ta rekommenderade säkerhetsavstånd i beaktande när du installerar tryckstyrningsspjället så att korrekt och stabil styrning uppnås.
Minsta säkerhetsavstånd för alla HFS-modeller

Böj T-avgrening, tilluft

T-avgrening, frånluft Ljuddämpare

Mätdonet för statiskt tryck, MSS, installeras på lämpligt ställe i kanalsystemet. Vanligtvis är detta i ¾ av till- och frånluftskanallängden. Dessutom måste säkerhetsavstånd före MSS-donet beaktas.

Min. säkerhetsavstånd mellan HFS och MSS

Tilluft

Frånluft

Kabeldragning

Kabeldragning utförs enligt gällande bestämmelser och av behöriga tekniker. För strömtillförsel i alla styralternativ måste en säkerhetsisolerad transformator användas.
Skyddsklass

Spjällmotor NM24A-V: IP54
Tryckstyrningsenhet VRP-STP: IP40
Flödestyrningsenhet VRD3: IP40

Anvisningarna för kabeldragning visas för följande fall:

1 A HFS; CU=EP Konstanthållning av zontryck, lokal börvärdesinställning
1 B HFS; CU=EP Konstanthållning av zontryck, fjärrinställning av börvärde
1 C HFS; CU=EP Dominerande styrningar

2 A. HFS-B; CU=EP Konstanthållning av zontryck med flödesmätdon

Styrenhet
CU Beskrivning Anmärkning
EP Belimo VRD2 + NM24A-V 10 Nm

MODELL	KABELSTORLEK
HFS/x-NA, HFS/x-A	8.1 VA
HFS/x-B	11.6 VA

1. HFS; CU=ES – styrning av kanaltryck

1.A. Vanligt börvärde för lokal inställning av kanaltryck.

1.B. Utvändig börvärdesinställning

1. HFS; CU=ES – styrning av kanaltryck med dominerande styrningar

DOMINERANDE	A	B
STÄNGD	På	Av
Tryck styrning	Av	Av
ÖPPEN	Av	På

1.C. Styrning av kanaltryck med dominerande styrningar
KOD BESKRIVNING
Halton Levereras av Halton
3rd party Annan leverantör
1 (^) 24 V~ systemnolla
2 (~) 24 V~ fas
3 (w1) 2…10 V= Styrsignal
5 (U5) 2…10 V= Ärvärdessignal för luftflödet
6 y ingång för tvångsstyrning
7 z ingång för tvångsstyrning
*) Fabriksinstallerad bygel 2-4 för potentiometerbörvärde; avlägsnas om ingång w1 med 2…10 V= används.
**) Diod 1N 4007

2. HFS-B; CU=EP – styrning av kanaltryck med luftflödesmätdon

2.A. Stryning av kanaltryck med luftflödesmätning

KOD BESKRIVNING

Halton Levereras av Halton
3rd party Annan leverantör
1 (^) 24 V~ systemnolla
2 (~) 24 V~ fas
3 (w1) 2…10 V= Styrsignal
5 (U5) 2…10 V= Ärvärdessignal för luftflödet
6 y ingång för tvångsstyrning
7 z ingång för tvångsstyrning
*) Fabriksinstallerad bygel 2-4 för potentiometerbörvärde; avlägsnas om ingång w1 med 2…10 V= används.
**) Diod 1N 4007
VRD3 luftflödesmätning
1 (^) 24 V~ systemnolla
2 (~) 24 V~ fas
5 (U5) 2…10 V= ärvärdessignal för tryck (verkligt luftflöde)

Den utgående signalen 5 (U5) kan användas för att styra ett eventuellt frånluftsflödesspjäll.

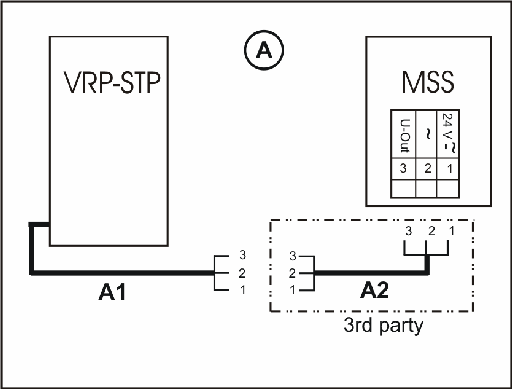

Anslutning av trycktransmitter mellan HFS och MSS

Anslutningskabel mellan HFS och MSS

Längden på kabeln för tryckmätenheten MSS, som hör till HFS, är 0,7 m. Erforderlig förlängningskabel levereras av annan leverantör.

Kod Kabel
1 24 V~ fas
2 systemnolla
3 0…10 V= styrsignal

Driftsättning

Inställning av kanaltryck

Tryckstyrningsenheten har en potentiometer för börvärdesinställning av trycket.

Lokal inställning

I tryckstyrningsenheten VRP-STP ingår en potentiometer för inställning av börvärdet för trycket (område: 30…100% av valt tryckområde för valt MSS-don).

Exempel:

Erforderligt börvärde för konstant tryck är 120 Pa
Välj tryckområde 0…200 Pa i MSS
Ställ in börvärdespotentiometern Dp% på 60% (=120 Pa / 200 Pa)

Fjärrinställning

Börvärdet kan ställas in externt från byggnadens styrsystem, lufttrycksområde 0-100% motsvarande styrsignalsområde 2-10 V=. Potentiometern för lokal börvärdesinställning ska stå på 100%.

Definition av uppmätt kanaltryck

Det verkligt uppmätta statiska trycket kan definieras av ärvärdessignalen från styrenheten (U5).

SIGNAL	FORMEL	TRYCKTRANSMITTEROMRÅDE
2…10 V=	Pst = 100 Pa * (U5-2) / 8	100 Pa
	Pst = 200 Pa * (U5-2) / 8	200 Pa
	Pst = 500 Pa * (U5-2) / 8	500 Pa
	Pst = 1000 Pa * (U5-2) / 8	1000 Pa
[DIB:HFS200;L;80;0] [DIB:HFS1000;L;80;0] [WMF:qv_hfl;L;30;10] [TABLE:1;3.5;L;L
D	k
200	27.8
250	43.98
315	72.3
400	127.0
500	200

Det verkliga statiska kanaltrycket kan även avläsas i bilden:

Statiskt tryck och utsignal
A = Trycktransmitterområde 0…100 Pa
B = Trycktransmitterområde 0…200 Pa

Statiskt tryck och utsignal
A = Trycktransmitterområde 0…500 Pa
B = Trycktransmitterområde 0…1000 Pa

Definition av uppmätt luftflöde

I modell HFS/ A kan luftflödet definieras manuellt med hjälp av ett inbyggt luftflödesmätdon MSD.

Anslut mätrören till manometern och läs av tryckskillnaden. Luftflödet beräknas enligt formeln nedan eller genom direkt avläsning i diagrammet.

Koefficienten k

D	k
200	27.8
250	43.98
315	72.3
400	127.0
500	200

I modell HFS/ B kan luftflödet definieras med hjälp av ett inbyggt luftflödesmätdon ( MSD + VRD3). Det verkligt uppmätta luftflödet (qv) kan definieras av styrenhetens ärvärdessignal (U5) och det nominella luftflödet (qv_nom) av luftflödesmätdonet (VRD3).

SIGNAL

FORMEL

STYRENHETSTYP
OCH LÄGE

TERMINALER
SYSTEM
NEUTRAL

TERMINALER
SIGNAL

0…10 V=

qv = qv_nom * U5 / 10

HFS / B
Läge 0 … 10 V

1 (GND)

5 (U5)

2…10 V=

qv = qv_nom * (U5-2) / 8

HFS / B
Läge 2 … 10 V

1 (GND)

5 (U5)

Nominella luftflöden i HFS visas i tabellen nedan.

NS	qv_nominell
200	340 l/s (1226 m3/h)
250	538 l/s (1936 m3/h)
315	885 l/s (3188 m3/h)
400	1555 l/s (5600 m3/h)
500	2449 l/s (8818 m3/h)

Specifikation

Styrspjället för statiskt tryck tillverkas i förzinkat stål. En extra sond för luftflödesmätning utförs i aluminium.

Styrspjällets täthet i stängt läge ska motsvara klass 4 i standarden EN1751 och höljets täthet klass 4 i EN1751.
Kanalanslutningarna ska innefatta inbyggda lufttäta gummipackningar.

I spjället ska anordningar för mätning (tillval) och styrning av luftflödet samt en spjällmotor ingå. Spjället ska användas tillsammans med tryckmätdonet MSS.

Spjället förses med ljuddämpare för att klara rummets ljudnivåkrav. Som tillval kan ljuddämparen förses med en rens- och inspektionslucka.

Produktkod

HFS/S-D-MU

S = Konstruktion
G Standardenhet med spjällbladspackning
E Standardenhet med spjällbladspackning och utsträckt motorhylla (för isoleringsarbeten på plats)
I Enhet med spjällbladspackning och 50 mm isolering (endast för modellerna MU=A eller MU=B)

D = Kanalanslutningsstorlek
200, 250, 315, 400, 500

MU= Mätenhet
NA Ej angivet

A Luftflödesmätdon MSD (manuell)
B Luftflödesmätdon MSD+VRD3, elektrisk (0…10V)

Special och tillbehör

CU = Styrenhet
EP VRP-STP+NM24A-V

SA = Ljuddämpare, anslutningsstorlekar
NA Ej angivet
H1 L = 600 mm; Utlopp = inlopp; Mineralull
H2 L = 1 000 mm; Utlopp = inlopp; Mineralull
H3 L = 600 mm; Utlopp = inlopp; Polyesterfiber
H4 L = 1 mm; Utlopp = inlopp; Polyesterfiber
H5 L = 600 mm; Utlopp > inlopp; Mineralull
H6 L = 1 000 mm; Utlopp > inlopp; Mineralull
H7 L = 600 mm; Utlopp > inlopp; Polyesterfiber
H8 L = 1 mm; Utlopp > inlopp; Polyesterfiber
H11 L = 600 mm; Utlopp = inlopp; Mineralull; Renslucka
H12 L = 1 000 mm; Utlopp = inlopp; Mineralull; Renslucka
H13 L = 600 mm; Utlopp = inlopp; Polyesterfiber; Renslucka
H14 L = 1 mm; Utlopp = inlopp; Polyesterfiber; Renslucka
H15 L = 600 mm; Utlopp > inlopp; Mineralull; Renslucka
H16 L = 1 000 mm; Utlopp > inlopp; Mineralull; Renslucka
H17 L = 600 mm; Utlopp > inlopp; Polyesterfiber; Renslucka
H18 L = 1 mm; Utlopp > inlopp; Polyesterfiber; Renslucka

Exempel på kod

HFS/G-200-B, CU=EP, SA=NA

Downloads

Privat: Halton HFS – Static pressure control damper

Data

en
Halton HFS – Staattisen paineen säädin

Data

fi
Halton HFS – Régulateur de pression statique

Data

fr
Halton HFS – Konstanttryckspjäll för statiska system

Data

se
Halton HFS – fr

Data

fr_FR

Halton HFS – Konstanttryckspjäll för statiska system
