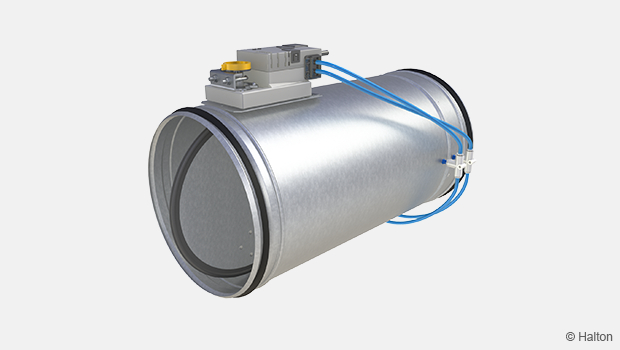

Halton Max MLC – Régulateur à débit d’air variable (VAV)

Le registre de gestion de débit d’air Halton Max MLC permet une installation dans des espaces étroits sans nécessiter de distances de sécurité dans tous les cas.!

Il peut fonctionner en mode de régulation de la pression statique du conduit ou en mode de régulation du débit d’air du conduit selon l’unité de commande choisie. Le registre de gestion de débit d’air est conçu pour fonctionner même à très faible vitesse et pression d’air.

Le registre de gestion de débit d’air Halton Max MLC est particulièrement adapté aux applications de bureau basées sur la demande.

  • Plage de vitesse de l’air 0,5 — 6 m/s
  • L’étanchéité de l’opération d’arrêt satisfait à la classe 4 de la norme EN 1751
  • Fonctionnement indépendant de la pression

Calculer dans Halton eHIT Télécharger l'objet BIM

Request a Quote

Présentation

Le régulateur Halton Max MLC peut être installé sans distance de sécurité, quelle que soit l’installation. Il peut fonctionner en contrôle de pression statique en gaine comme en régulation de débit.  Il est conçu pour fonctionner même en cas de faible vitesse et de faible pression.

Applications

  • Régulation de débit ou de pression en gaine
  • Installation au soufflage et à l’extraction

Caractéristiques

  • Vitesse comprise entre 0,5 et 6 m/s
  • Le débit est mesuré par un diaphragme calibré en usine
  • Fonctionnement indépendant de la pression amont
  • Permet une grande flexibilité du système en cas d’aménagement intérieur
  • Pas de colmatage en cas d’air pollué
  • Réglage des débits en usine
  • Large gamme de régulateurs disponible (analogique, Modbus, BACnet/IP, LON,…)
  • Raccordement possible sur une supervision

Standards

  • Etanchéité EN 1751 classe C
  • Fermeture étanche suivant EN 1751 classe 4

Fonctionnement



Le régulateur peut fonctionner en soufflage comme en reprise. Il maintient le débit ou la valeur de la pression statique à la valeur souhaitée. Il fonctionne indépendamment des variations de pression amont.

Le régulateur comporte un système de mesure de débit par plaque à orifices calibrés, un capteur de la pression (différentielle ou statique) et un moteur pour actionner le volet.
Les orifices de l’organe de mesure sont dimensionnés pour obtenir une grande sensibilité même en cas de faible débit.

Le signal de contrôle et les valeurs des débits sont paramétrés dans le régulateur VAV. Le régulateur envoie à l’actionneur une commande pour modifier la position du clapet pour maintenir le débit à la valeur définie.

Données techniques

Caractéristiques Valeur
Diamètres de raccordement ø125-500 mm
Matériau Acier galvanisé
Plage de vitesse d’air
  • 0.5 – 6 m/s pour la régulation de débit
  • 0.5 – 5 m/s pour la régulation de pression en gaine (pour une régulation optimale vitesse inférieure à 4 m/s)
Plage de température ambiante 0-50 ℃
Humidité relative (non saturée) < 95%
Modes de fonctionnement

  • Contrôle de la pression statique
  • Régulation de débit
  • Fermeture totale
  • Pression différentielle maximale 500 Pa
  • Pression statique 40 à 200 Pa en régulation de pression
Accessoires
  • Isolation 50 mm en laine minérale pour le bruit rayonné et la condensation
Normes et certifications
  • Certificat matériau de construction, certificat de conformité
  • Etanchéité EN 1751 classe C
  • Fermeture étanche suivant EN 1751 classe 4

Sélection rapide

La plage de débit d’air pour le Halton Max MLC correspond à des vitesses d’air de 0,5-6 m/s.

L’exemple ci-dessous montre les plages de débit d’air et les niveaux sonores lorsque le volet est complètement ouvert.

Structure et matériaux

No. Partie Matériau
1 Joint du volet Caoutchouc EPDM
2 Axe Acier galvanisé
3 Volet Acier galvanisé
4 Joint d’étanchéité Caoutchouc
5 Boitier de régulation pour régulation spécifique Plastique, acier, câble PVC
6 Enveloppe Acier galvanisé
7 Joint du diaphragme Caoutchouc EPDM
8 Diaphragme Acier galvanisé
9 Raccords des tubes Polyacétal
10 Tubes de mesure Polyuréthane

Régulations

Une gamme d’unités de commande est disponible pour répondre à divers besoins d’application.

Toutes les unités de commande intègrent un capteur de pression différentielle dynamique avec un faible débit d’air de dérivation à travers l’élément capteur. Par conséquent, elles ne doivent pas être utilisées dans des environnements très contaminés. Les limites de débit d’air sont réglées en usine.

Contrôleur Remarques Couple
Nm
Taille du registre Interface
de communication
Code de commande
(lien vers la fiche technique)
Halton
EM
Contrôleur analogique
Fabricant:
Belimo
5 100-250 DC0..10V/
2..10V
EM =
LMV-D3-MF-F.1 HI (DC 0/2…10 V), 5 Nm
Halton
EK
Contrôleur analogique
Fabricant:
Belimo
10 100-500 DC0..10V/
2..10V
 EK =
NMV-D3-MF-F.1 HI (DC 0/2…10 V), 10 Nm
Halton
EC
Contrôleur avec connectivité
NFC pour réglage mobile des paramètres sur site
(Application Belimo Assistant).
Analogique ou MPbus.
Fabricant: Belimo
5 100-250 Bus MP Belimo
ou 0..10V/2..10V
EC = LMV-D3-MP (bus MP), 5 Nm
Halton
EE
Contrôleur avec connectivité
NFC pour réglage mobile des paramètres sur site
(Application Belimo Assistant).
Analogique ou MPbus.
Fabricant: Belimo
10 100-500 Bus MP Belimo
ou 0..10V/2..10V
EE = NMV-D3-MP (bus MP), 10 Nm
Halton
ER
Contrôleur avec
KNX
Fabricant:
Belimo
5 100-250  KNX ER =
LMV-D3-KNX (bus KNX), 5 Nm
Halton
ES
Contrôleur avec
KNX
Fabricant:
Belimo
100-500  KNX ES =
NMV-D3-KNX (bus KNX), 10 Nm
Halton
ET
Contrôleur avec
Modbus
Fabricant:
Belimo
5 100-250  Modbus ET =
LMV-D3-MOD (Modbus RTU), 5 Nm
Halton
EU
Contrôleur avec
Modbus
Fabricant:
Belimo
10 100-500  Modbus EU = NMV-D3-MOD (Modbus RTU), 10 Nm
Halton
EH
Contrôleur analogique
Fabricant:
Siemens
5 100-250 DC0..10V/
2..10V
EH = GDB181.1E/3 (DC 0/2…10 V), 5 Nm
Halton
EG
Contrôleur analogique
Fabricant:
Siemens
10 100-500 DC0..10V/
2..10V
EG =
GLB181.1E/3 (DC 0/2…10V), 10 Nm
Halton
EV
Contrôleur avec
KNX
Fabricant:
Siemens
5 100-250 Communication KNX EV =
GDB181.1E/KN (bus KNX), 5 Nm
Halton
V1
Contrôleur analogique
Fabricant:
Belimo
5 100-250 DC0..10V/
2..10V
V1 =
LM24A-VST, (DC 0/2…10 V), 5 Nm + VRU-D3-BAC
Halton
V2
Contrôleur analogique
Fabricant:
Belimo
10 100-500 DC0..10V/
2..10V
V2 =
NMQ24A-VST,  (DC 0/2…10 V), 10 Nm + VRU-D3-BAC
Halton
V3
Contrôleur analogique
Fabricant:
Belimo
4 100-250 DC0..10V/
2..10V
V3 =
LMQ24A-VST, 2.5 sec (DC 0/2…10 V), 4 Nm + VRU-D3-BAC
Halton
V4
Contrôleur analogique
Fabricant:
Belimo
8 100-500 DC0..10V/
2..10V
V4 =
NMQ24A-VST, 4 sec (DC 0/2…10 V), 8 Nm + VRU-D3-BAC
Halton
EW
Actionneur avec
KNX
Fabricant:
Siemens
10 100-500 Communication KNX EW =
GLB181.1E/KN (bus KNX), 10 Nm
Halton
EB
Actionneur avec
Modbus RTU (RS-485)
Fabricant:
Siemens
5 100-250 Communication Modbus EB = GDB181.1E/MO (Modbus RTU), 5 Nm
Halton
EF
Actionneur avec
Modbus RTU (RS-485)
Fabricant:
Siemens
10 100-500 Communication Modbus EF = GLB181.1E/MO (Modbus RTU), 10 Nm
Halton
HM
Contrôleur avec actionneur
LonWorks
Fabricant:
Distech
5 100-250 Communication LonWorks HM = ECL-VAV-S, HAV (LonWorks), 5Nm
Halton
HK
Actionneur modulant de Belimo:
Contrôleur
LonWorks
Fabricant:
Distech
10 100-500 Communication LonWorks HK = ECL-VAV-N, HAV + NM24A-SR (LonWorks), 10 Nm

Dimensions et poids

Halton Max MLC/G, modèle sans isolation

Taille
[mm]
⌀D
[mm]
L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
H
[mm]
Poids
[kg]
125 124 329 257 184 134 2.3
160 159 329 257 219 169 2.6
200 199 494 422 15 259 209 3.3
250 249 494 422 38 309 259 3.9
315 314 494 422 70 374 324
400 399 620 545 115 459 409
500 499 620 545 95 559 509

Halton Max MLC/I, modèle avec isolation (50 mm)

Taille
[mm]
⌀D
[mm]
L
[mm]
L1
[mm]
L2
[mm]
L4
[mm]
H
[mm]
Poids
[kg]
125 124 329 257 305 225 2.7
160 159 329 257 340 260 3.6
200 199 494 422 15 380 300 4.4
250 249 494 422 38 430 350 5.3
315 314 494 422 70 495 415
400 399 620 545 115 580 500
500 499 620 545 95 680 600

Spécifications

Régulateur circulaire Halton MLC pour installations à débit d’air variable avec faible vitesse et ne nécessitant pas de distance amont de montage. Installation possible au soufflage comme à la reprise.

Régulateur en acier galvanisé avec volet permettant une fermeture étanche suivant EN 1751 classe 4. Enveloppe étanche suivant EN 1751 classe C.

Le régulateur intègre un système de mesure par orifice calibré permettant la mesure des débits d’air même en cas de très faible vitesse d’air. Le système de mesure est résistant à la poussière.

Régulateur pouvant être équipé d’une régulation de débit ou d’une régulation de pression statique.

La sélection du régulateur est effectuée en fonction de la plage de débit de celui-ci. Les valeurs des débits mini et maxi sont données de façon indicative et peuvent varier en fonction du type et de la marque de régulation.

Les régulateurs sont livrés paramétrés d’usine en fonction de la demande du client.
Les valeurs des paramétrages usine sont indiquées sur chaque boîte ainsi que le repérage de la boîte dans l’installation.
Le régulateur est équipé en option d’un silencieux afin d’atteindre les exigences de niveau sonore du local.

Construction

  • Le régulateur inclut un système de mesure de débit, un régulateur, un capteur de mesure de pression et un actionneur.
  • Raccordement sur gaine avec joint d’étanchéité en caoutchouc.
  • Volet avec joint, l’étanchéité du clapet en position fermée est conforme à la norme EN1751 classe 4 et l’enveloppe à la norme EN 1751 classe C.
  • Régulateur avec isolation extérieure en option composée d’une laine minérale de 50 mm d’épaisseur.
  • Possibilité de fermeture totale avec le volet.

Matériau

  • Acier galvanisé

Données électriques

  • Protocole de communication BACnet/IP, ModBus ou LON.
  • Alimentation électrique 24V, 230V en option.
  • Consommation maxi pour dimensionnement du transfo 20 VA.

Installation

Options d’installation

Le régulateur Halton Max MLC peut être installé sans distance de sécurité. La précision du débit d’air mesuré est indiquée dans un tableau ci-dessous. Installez le régulateur de manière à ce que la direction du flux d’air à travers le régulateur soit celle indiquée par la flèche sur le boîtier de l’unité.

Distances de sécurité

Des perturbations telles que des coudes, des embranchements en T et des silencieux peuvent créer des turbulences et rendre moins précise la lecture de débit.

The space between airflow damper and above mentioned disturbance can be set to 0D. Picture below demonstrates what 0xD means (see Fig. 2.). The accuracy varies according airflow and unit size (see chapter below: Accuracy of measurement with different airflows)

L’espace entre le registre de débit d’air et les perturbations peut être réglé sur 0xD. L’image ci-dessous montre ce que signifie 0xD (voir Fig. 1.). La précision varie en fonction du débit d’air et de la taille de l’unité.

Fig.1.Exemples de distances de sécurité

Fig.2. Différents cas d’installation

Cas d’installation Distance de sécurité
1. Raccordement en T, sur gaine latérale 0D
2. Raccordement en T, sur gaine principale 0D
3. Après une réduction, <D 0D
4. Après une réduction, >D 0D
5. Après un coude à 90° 0D



Précision de la mesure avec différents débits d’air

Taille Dédit [l/s] Dédit [m3/h] récision de la mesure
avec 0D [%]
125 7 24.8 15
28 100 10
53 190 8
74 266 5
160 10 36 15
40 145 10
81 290 8
121 434 5
200 16 56.5 15
63 226 10
126 452 8
188 678 5
250 25 90 15
98 354 10
197 710 8
294 1060 5
315 39 140 15
153 562 10
312 1123 8
468 1685 5
400 63 227 15
251 904 10
503 1811 8
754 2714 5
500 98 353 15
393 1415 10
785 2826 8
1178 4241 5

Pressure control

In pressure control operation, the recommended safety distance between Halton Max MLC airflow damper and Halton MSS measuring unit is min. 5D (Fig.4.)

Fig.4. Halton Max MLC and Halton MSS, safety distance min. 5D

Mise en service

Régulation de débit

Les plages de débit des régulateurs Halton Max MLC sont présentées dans le tableau ci-dessous. Ces plages sont valables à la fois pour la régulation de débit et de pression.

Taille
[mm]
l/s min
@ 0.5 m/s
l/s max
@ 6 m/s
m3/h min
@ 0.5 m/s
m3/h max
@ 6 m/s
125 6,9 74.0 24.8 266.0
160 10.0 121.0 36.0 434.0
200 15.9 188.4 56.5 678.0
250 25.0 294.4 90.0 1060.0
315 39.0 468.0 140.0 1683.0
400 63.0 754.0 226.0 2714.0
500 98.0 1178.0 353.0 4241.0

Sur une application bureau standard, le débit de soufflage est basé sur une régulation de pression en gaine. La valeur du débit de soufflage est mesurée et envoyée au régulateur de reprise comme valeur de consigne. Le dimensionnement suivant ces plages de débit est essentiel au soufflage comme à la reprise.

Le débit d’air peut être calculé en fonction de la mesure de la pression différentielle et du facteur K.

K_factor

qv      Débit d’air actuel [l/s]
k        Facteur k du produit
Δpm   Mesure de la pression différentielle [Pa]

Taille [mm] Facteur k [l/s] Facteur k [m3/h]
125 7.5 27.0
160 11.3 40.6
200 21.7 78.0
250 27.7 99.7
315 35.8 128.9
400 50.2 180.7
500 101.8 366.5

Le régulateur Halton Max MLC est équipé d’un capteur de pression, le débit d’air passant à travers ce capteur est très faible. C’est pourquoi un manomètre peut être branché en parallèle sur le régulateur (par exemple avec des connecteurs en T), la mesure peut ainsi être effectuée sans perturber le fonctionnement de l’appareil.

Contrôle de pression en gaine

La valeur de pression en gaine est une valeur modifiable de consigne. La plage de réglage est de 40 à 200 Pa.

Accessoires

Sonde de CO2 pour montage en gaine CO2G

La sonde de C02 est utilisée sur les réseaux de reprise.
Elle est montée dans le régulateur MLC et raccordée sur la régulation.
Elle délivre un signal analogique 0-10 V en fonction d’une mesure 0-2000 ppm.
La régulation est paramétrée pour récupérer et interpréter le signal.

Sonde de pression différentielle HDP-PE

La sonde de pression PEL est un appareil de mesure de la pression différentielle en gaine. La plage de mesure de la pression peut être choisie lors de la mise en service. Le signal de sortie est proportionnel à la mesure de pression différentielle effectuée.



Transformateur 230/24 V (35 VA) TF1

Le transformateur sera monté sur un rail DIN.

Code commande

MLC/S-D, MA-CU-SE-TF-ZT

Options principales
S = Modèle
G Avec joint
I Avec joint et isolation (50 mm)
D = Diamètre de raccordement [mm] 125, 160, 200, 250, 315, 400, 500
Autres options et accessoires
MA = Matériau
GS Acier galvanisé
CU = Régulations
EM LMV-D3-MF-F.1 HI (DC 0/2…10 V), 5 Nm
EK NMV-D3-MF-F.1 HI (DC 0/2…10 V), 10 Nm
EC LMV-D3-MP (MP bus), 5 Nm
EE NMV-D3-MP (MP bus), 10 Nm
ER LMV-D3-KNX (KNX bus), 5 Nm
ES NMV-D3-KNX (KNX bus), 10 Nm
ET LMV-D3-MOD (Modbus RTU), 5 Nm
EU NMV-D3-MOD (Modbus RTU), 10 Nm
EH GDB181.1E/3 (DC 0/2…10 V), 5 Nm
EG GLB181.1E/3 (DC 0/2…10V), 10 Nm
EV GDB181.1E/KN (KNX bus), 5 Nm
EW GLB181.1E/KN (KNX bus), 10 Nm
EB GDB181.1E/MO (Modbus RTU), 5 Nm
EF GLB181.1E/MO (Modbus RTU), 10 Nm
V1 LM24A-VST, (DC 0/2…10 V), 5 Nm+VRU-D3-BAC
V2 NM24A-VST, (DC 0/2…10 V), 10Nm+VRU-D3-BAC
V3 LMQ24A-VST, 2.5 sec (DC 0/2…10 V), 4 Nm+VRU-D3-BAC
V4 NMQ24A-VST, 4 sec (DC 0/2…10 V), 8 Nm+VRU-D3-BAC
HM ECL-VAV-S, HAV (LonWorks), 5Nm
HK ECL-VAV-N, HAV + NM24A-SR (LonWorks), 10 Nm
SE = Sondes
NA Non assigné
DS1 Sonde CO2 en gaine (CO2G)
P1 Sonde de pression différentielle (HDP-PE)
TF = Transformateur
NA Non assigné
TF1 Transformateur 230/24 V (35VA)
ZT = Produit spécial
N Non
Y oui (ETO)

Exemple de code commande

MLC/G-160, MA=GS, CU=ER, SE=P1, TF=NA, ZT=N

Downloads

  • Halton Max MLC - Airflow management damper (VAV)

    Data

    en

    Shape 2
  • Halton Max MLC - Ilmavirtasäädin (VAV)

    Data

    fi

    Shape 2
  • Halton Max MLC - Régulateur à débit d’air variable (VAV)

    Data

    fr

    Shape 2
  • Halton Max MLC - Variabelflödesspjäll

    Data

    se

    Shape 2
  • Halton Max MLC – Fiche technique

    Data

    Français (fr)
    Shape 2
Contact Us

"*" indicates required fields

This field is for validation purposes and should be left unchanged.
This field is hidden when viewing the form
Marketing Communications Consent
Max. file size: 128 MB.
