Halton Rex REP – Poutre climatique statique

Les poutres climatiques statiques de Halton offrent une efficacité énergétique et des performances exceptionnelles avec un coût de cycle de vie remarquablement bas.

Avec un fonctionnement par convection naturelle, elles proposent un refroidissement quasiment silencieux ; elles éliminent les courants d’air et le bruit généralement associés aux systèmes conventionnels à air pulsé.

Conçue pour une flexibilité et une intégration sans faille, cette poutre est dotée d’un convertisseur modulaire permettant de l’encastrer dans différents types de plafonds. Elle est également disponible en deux hauteurs pour s’adapter aux diverses spécificités architecturales.

Sans actionneurs ni filtres, les intervalles entre chaque entretien sont exceptionnellement longs, ce qui fait de la poutre climatique statique la solution idéale pour les bureaux, les salles de conférence, les espaces commerciaux, les hôtels et les établissements de santé. L’eau étant le principal moyen de transfert thermique, ces systèmes réduisent considérablement la consommation d’énergie, une bonne nouvelle pour atteindre les objectifs de durabilité des bâtiments.

  • Options pour le contrôle d’une ou de plusieurs poutres
  • Disponible en deux hauteurs
  • Option de vanne à eau intégrée pour une installation tout en simplicité
Request a Quote

Présentation

La poutre climatique statique Halton Rex REP utilise une conception modulaire fonctionnant par convection ; elle peut être configurée facilement en cas d’installation apparente en faux plafond. Comme elle ne possède pas de pièces en mouvement, elle nécessite peu d’entretien (intervalles prolongés) avec de faibles coûts de cycle de vie, ce qui en fait une solution rentable pour l’exploitation à long terme des bâtiments. Pour répondre à la demande, la conception peut s’adapter à deux hauteurs (100 mm et 300 mm). Résultat : des performances optimales dans des espaces ayant des configurations de plafond et des exigences de charge différentes.

Cette poutre climatique peut être configurée pour contrôler une ou plusieurs poutres, ce qui offre une grande flexibilité en matière de zonage et de gestion de l’énergie. Son fonctionnement silencieux en fait un outil idéal pour les environnements où le bruit pose problème. La poutre peut être fournie avec une vanne à eau et un moteur, d’où une régulation précise de la température qui met à profit l’efficacité énergétique, avec une empreinte carbone réduite, le tout en améliorant la qualité de l’air intérieur et le bien-être des occupants.

Domaines d’application

  • Bureaux et salles de conférence
  • Commerces
  • Hôtels
  • Établissements de santé

Caractéristiques principales

  • Sélection facile et rapide avec l’outil de conception Halton eHIT.
  • Bien adaptée aux environnements où le bruit n’est pas le bienvenu.
  • Disponible en deux hauteurs (100 mm et 300 mm) pour répondre aux besoins de refroidissement.

Principe de fonctionnement

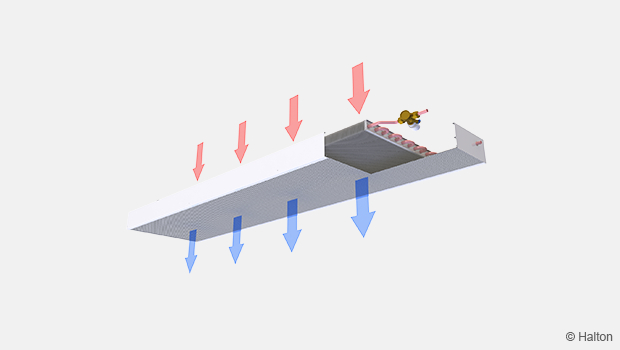

Fig. 1. Halton Rex REP, principe de fonctionnement

La poutre climatique statique Halton Rex REP fonctionne par convection naturelle, en aspirant l’air chaud de la pièce vers la poutre. Lorsque l’air passe au-dessus de l’échangeur de chaleur, la chaleur est évacuée et remplacée par de l’air plus frais, qui circule doucement dans l’espace concerné. Le débit d’air de refroidissement s’ajuste automatiquement en fonction de la charge thermique de la zone occupée, ce qui permet de maintenir des conditions ambiantes stables et confortables.

La puissance de refroidissement est contrôlée en régulant le débit d’eau refroidie à travers l’échangeur de chaleur, généralement géré par un thermostat et une vanne à eau en fonction de la demande de température. Étant donné qu’elles utilisent des températures d’eau refroidie élevées, les poutres climatiques statiques éliminent le risque de condensation (pas de refroidissement latent). Elles peuvent ainsi tirer parti des possibilités de refroidissement naturel tout en réduisant la consommation d’énergie et en améliorant l’efficacité du système.

Caractéristiques et options

Catégorie Option Description Remarque
Chute de pression de l’eau de la batterie CR = N Chute de pression normale Option faible chute de pression (CR = L)
Position du raccordement en eau WD = F Avant. Pour les options esthétiques, voir fig. 2 Options avec ou sans vannes
WD = T Dessus. Pour les options esthétiques, voir fig. 3 Options avec ou sans vannes
Vannes de régulation et moteurs CV = NA non affecté
CV = DR1 RA-C, sans moteur
CV = DR2 RA-C, moteur TWA-A 24 V, NC
CV = DR3 RA-C, moteur TWA-A 230 V, NC
CV = DA1 AB-QM, sans moteur
CV = DA2 AB-QM, moteur TWA-A 24 V, NC
CV = DA3 AB-QM, moteur TWA-A 230 V, NC
Aspect visuel VA = SF Bordure carrée avec panneau avant. Pour les options esthétiques, voir fig. 4 Les options sélectionnées proposent les mêmes performances et les mêmes dimensions.
VA = SN Bordure carrée sans panneau avant. Pour les options esthétiques, voir fig. 5

Position du raccordement en eau

Fig. 2. Halton Rex REP, raccordement avant (WD = F) avec et sans vanne

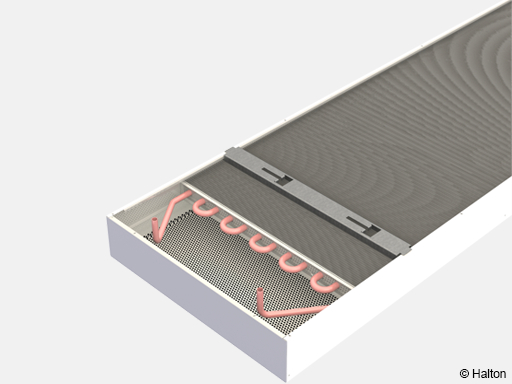

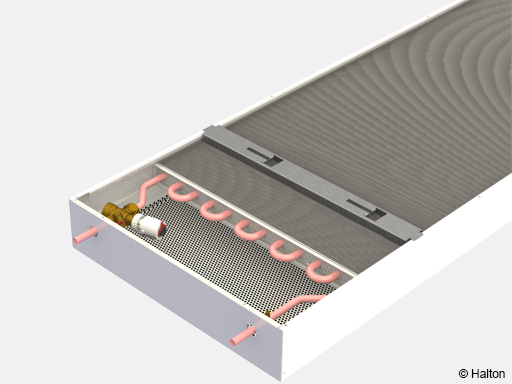

Fig. 3. Halton Rex REP, raccordement sur le dessus (WD = F) avec et sans vanne

Aspect visuel

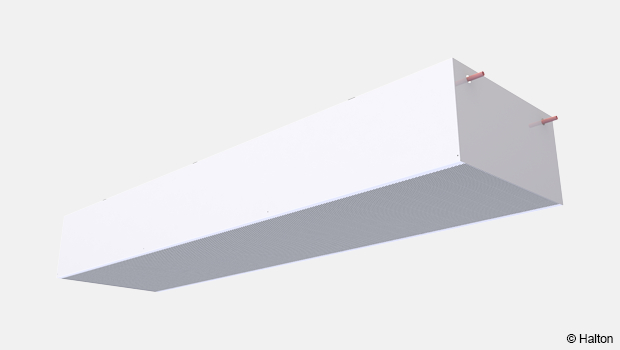

Fig. 4. Halton Rex REP, modèle de 300 mm de hauteur (VA = SF)

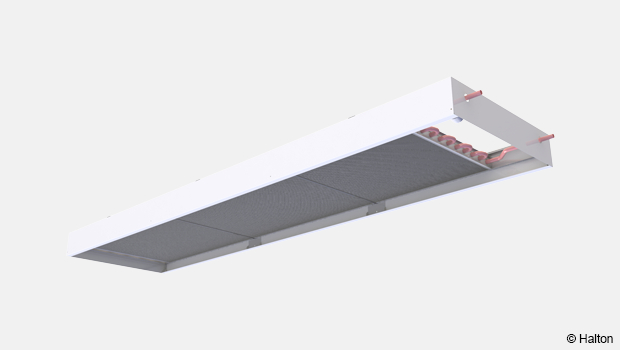

Fig. 5. Halton Rex REP, modèle de 100 mm de hauteur et sans Panneau de façade (VA = SN)

Structure et matériaux

Fig. 6. Halton Rex REP, structure de la poutre climatique statique

Numéro Composant Matériau Description Remarque
1 Montants latéraux Tôle Peinte
2 Panneau de façade perforé Tôle Peinte
3 Ailettes de refroidissement Aluminium
4 Équerres coulissantes Tôle Peinte
5 Tubes de refroidissement Cuivre Ø 15 mm
6 Pièce d’extrémité Tôle Peinte

Dimensions et poids

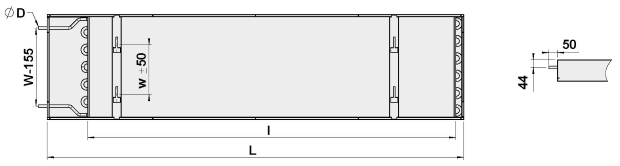

Fig. 7. Halton Rex REP, dimensions avec emplacement du tuyau à l’avant (WD = F)

Fig. 8. Halton Rex REP, dimensions avec emplacement du tuyau à l’avant et chute normale de la pression de l’eau (WD = F, CR = L)

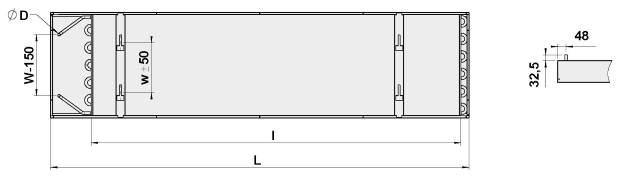

Fig. 9. Halton Rex REP, dimensions avec emplacement du tuyau sur le dessus (WD = F)

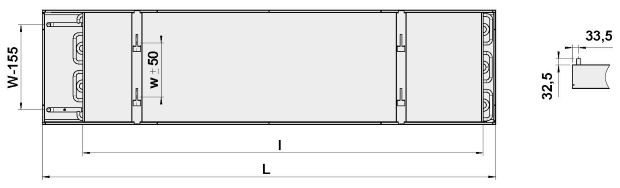

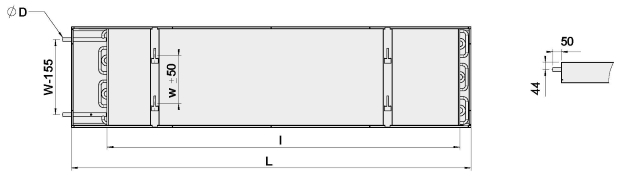

Fig. 10. Halton Rex REP, dimensions avec emplacement du tuyau sur le dessus et faible chute de la pression de l’eau (WD = T, CR = L)

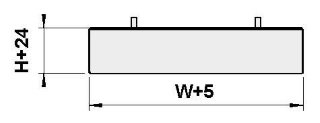

Fig. 11. Halton Rex REP, dimensions de la vue de côté

W H l L l
300 100 128 1 200-4 200 L-300
400 100 178 1 200-4 200 L-300
600 100 286 1 200-4 200 L-300
300 300 128 1 200-4 200 L-300
400 300 178 1 200-4 200 L-300
600 300 286 1 200-4 200 L-300

Une batterie à un circuit est raccordée au moyen d’un tube de 15 mm de diamètre et une batterie à deux circuits au moyen d’un tube de 22 mm de diamètre.

Poids [kg/m] (avec eau)

Largeur Hauteur [100 mm] Hauteur [300 mm]
300 9,36 12,54
400 11,19 14,54
600 13,56 17,25

Spécifications

Fonctionnement

  • La poutre climatique statique repose sur la convection naturelle, où l’air chaud monte vers la poutre, est refroidi au niveau de l’échangeur de chaleur et redescend vers la zone occupée.

  • Les poutres climatiques statiques éliminent le risque de condensation (pas de refroidissement latent), car elles utilisent des températures d’eau refroidie élevées.

Structure

  • L’unité est une poutre climatique statique destinée à être montée de manière apparente en faux plafond.
  • La pression maximale de fonctionnement du circuit d’eau de refroidissement est de 1 MPa.
  • La conception peut s’adapter à deux hauteurs : 100 mm et 300 mm.
  • La poutre climatique peut être équipée de vannes à eau, de moteurs et de chemins de câbles (en option).
  • La poutre climatique est constituée d’un plénum métallique (généralement en acier et/ou en aluminium).
  • La poutre climatique est montée à l’aide de tiges filetées (8 mm) et d’équerres coulissantes.

Matériaux

  • Le panneau de façade et les panneaux latéraux se composent d’une plaque d’acier galvanisé prépeinte (blanc, RAL 9003, avec 20 % de brillance).
  • Des couleurs spéciales (RAL xxxx) sont disponibles pour peindre toutes les parties visibles.
  • L’échangeur de chaleur est constitué d’ailettes en aluminium et de tuyaux de raccordement en cuivre de 15 mm de diamètre.
  • La façade perforée modulaire (trous de 10 mm / 50 % de surface libre) est en tôle prépeinte, RAL 9003 (20 % de brillance).
  • Tous les raccords sont entièrement soudés et soumis à des essais de pression en usine.

Emballage et transport

  • Un revêtement en plastique amovible protège chaque poutre climatique.
  • Pour le transport, le raccordement de la gaine et les tubes d’eau sont obturés par des bouchons.
  • Chaque poutre climatique statique est identifiée par un numéro de série imprimé sur une étiquette apposée sur la poutre.

Installation

Fig. 12. Halton Rex REP, longueur inférieure à 2 400 mm

La poutre climatique statique Halton Rex REP est une conception modulaire fonctionnant par convection ; elle peut être configurée facilement en cas d’installation apparente en faux plafond. La poutre se règle facilement aussi bien horizontalement que verticalement.

Pour choisir l’orientation de la poutre climatique, il faut tenir compte des directions de raccordement en eau.

Chaque poutre est équipée, sur le dessus, d’équerres de fixation mobiles qui sont installées au plafond à l’aide de chevilles à expansion et de tiges filetées (8 mm, non fournies).

Il est recommandé de placer les équerres de fixation à une distance égale au quart de la longueur de la poutre (L/4) à partir de chaque extrémité (option 2 équerres).

Avec l’option 3 équerres, il est recommandé d’en positionner deux à un cinquième de la longueur de le la poutre (L/5) à partir de chaque extrémité. Il est recommandé de placer la troisième équerre au milieu de la poutre (L/2).

Longueur de la poutre [mm] Nombre d’équerres de fixation
< 2 400 2
2 400 3

La position exacte des équerres de fixation est réglée en fonction de la position des tiges.​

l serp. [mm] l équ. [mm]
300 128
400 178
600 286

Fig. 13. Halton Rex REP, distance d’installation par rapport au plafond

A Poutre climatique installée à proximité de la cloison : distance (X) égale ou inférieure à la largeur de la poutre, débit d’air principalement dans une direction.
B Poutre climatique installée plus loin des cloisons : débit d’air provenant des deux sens.

A = poutre climatique installée à proximité de la cloison : distance (X) égale ou inférieure à la largeur de la poutre, débit d’air principalement dans une direction.

B = poutre climatique installée plus loin des cloisons : débit d’air provenant des deux sens.

Pour assurer une convection efficace, la poutre doit être installée :

  1. À proximité de la cloison (voir fig. 13-A)
    • Distance entre la poutre et le plafond : minimum = largeur de la poutre climatique x 0,50
    • Distance entre la poutre et la cloison : même largeur que la poutre ou inférieure
  2. Plus éloignée des cloisons (voir fig 13-B)
    • Distance entre la poutre et le plafond : minimum = largeur de la poutre climatique x 0,25
    • Distance entre la poutre et la cloison : largeur de la poutre ou inférieure
    • Débit d’air provenant des deux sens

Mise en service

Les pratiques standard concernant la mise en service de la poutre climatique sont les suivantes :

  1. Remplir et rincer les canalisations du réseau.
    • Il s’agit de remplir les principales conduites d’eau du système avec de l’eau propre et d’en évacuer les débris, l’air ou tout contaminant éventuellement présent. De la sorte, le système démarre avec de l’eau propre ; on évite les obstructions ainsi que tout endommagement des composants.
  2. Remplir et purger les circuits des poutres climatiques.
    • Remplir d’eau le circuit de chaque poutre climatique et le purger pour éliminer l’air emprisonné. Les poches d’air peuvent entraver le débit de l’eau et réduire l’efficacité du refroidissement, c’est pourquoi la purge est le garant d’une bonne circulation.
  3. Régler la consigne de température de l’eau de circulation.
    • Régler la température souhaitée de l’eau circulant dans le système. Le point de consigne de la température influe sur les performances de refroidissement et sur l’efficacité énergétique des poutres climatiques.
  1. Régler les débits d’eau à l’aide des vannes d’équilibrage dans toutes les canalisations du réseau.
    • Les vannes d’équilibrage sont utilisées pour réguler et uniformiser le débit d’eau dans le système. En les réglant, on s’assure que chaque partie du système reçoit le débit correct, ce qui est essentiel pour obtenir des performances constantes.
  2. Régler le débit d’eau de toutes les poutres climatiques à une valeur correcte.
    • Chaque poutre climatique doit recevoir le débit d’eau approprié pour fonctionner de manière optimale. Cette étape consiste à régler avec précision les vannes de chaque poutre de façon à satisfaire les spécifications de conception. On obtient ainsi un refroidissement uniforme dans tout l’espace.

Entretien

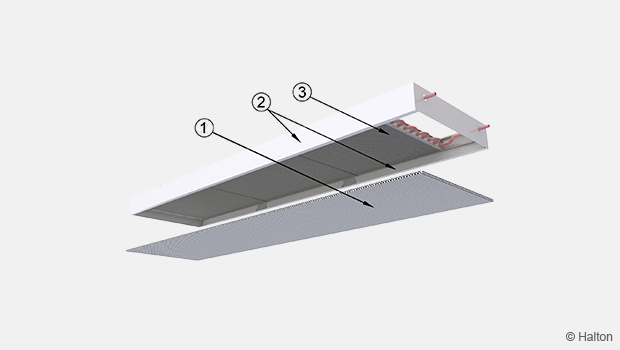

Fig. 14. Poutre climatique statiqueHalton Rex REP : entretien

Numéro Pièce
1 Panneau de façade
2 Caisson
3 Serpentin de refroidissement

  • Entretien minimal requis : l’unité est conçue pour nécessiter peu d’entretien et être fiable à long terme.
  • Nettoyage des serpentins de refroidissement : selon les conditions intérieures du local et la qualité de l’air, nettoyer les serpentins de refroidissement tous les 3 à 5 ans.
  • Nettoyage du plénum : essuyer le boîtier extérieur avec un chiffon humide pour éliminer la poussière et les salissures superficielles.
  • Nettoyage du serpentin de refroidissement : utiliser un aspirateur pour retirer délicatement la poussière et les débris du serpentin, en évitant d’endommager les ailettes.

Code de commande

REP-H-L-W; WD-CR-VA-CV-CO-ZT

Options principales
H = hauteur [mm] 100, 300
L = longueur [mm] 1 200, +600, […] 4 200
W = largeur [mm] 300, 400, 600
Autres options et accessoires
WD = Position du raccordement en eau
F Avant
T Dessus
CR = chute de pression de l’eau de la batterie
N Normal
L Bas
VA = aspect visuel
SF Bordure carrée avec panneau avant
SN Bordure carrée sans panneau avant
CV = vannes de régulation et moteurs
NA non affecté
DR1 RA-C, sans moteur
DR2 RA-C, moteur TWA-A 24 V, NC
DR3 RA-C, moteur TWA-A 230 V, NC
DA1 AB-QM, sans moteur
DA2 AB-QM, moteur TWA-Q 24 V, NC
DA3 AB-QM, moteur TWA-Q 230 V, NC
CO = couleur
SW Blanc de sécurité (RAL 9003)
X Couleur spéciale (RAL xxxx)
ZT = Produit sur mesure
N Non
O Oui (ETO)
Exemple de code de commande
REP-100-2400-400 ; WD = F, CR = N, VA = SF, CV = NA, CO = SW, ZT = N
