Halton Rex REP – Passiivi-jäähdytyspalkki

Haltonin energiatehokkaiden ja suorituskykyisten passiivi-jäähdytyspalkkien elinkaarikustannukset ovat erittäin pienet.

Jäähdytyspalkki toimii luonnollisella konvektiolla lähes äänettömästi ja ilman vetoa, toisin kuin perinteiset pakotettua ilmavirtaa käyttävät järjestelmät.

Joustavasti ja saumattomasti integroitavassa palkissa on modulaarinen muunnin, joka mahdollistaa uppoasennuksen erilaisiin kattotyyppeihin. Valittavana on kaksi eri korkeutta erilaisten arkkitehtonisten vaatimusten täyttämiseksi.

Passiivi-jäähdytyspalkissa ei ole toimilaitetta eikä suodattimia, joten sen huoltovälit ovat erittäin pitkät. Siksi se sopii erinomaisesti toimistoihin, kokoushuoneisiin, myymälöihin, hotelleihin ja terveydenhuoltolaitoksiin. Järjestelmissä käytetään ensisijaisena lämmönsiirron väliaineena vettä, mikä pienentää huomattavasti energiankulutusta ja tukee rakennuksen kestävyystavoitteita.

Valittavana yksittäis- tai monipalkkiohjaus
Saatavana kaksi korkeusvaihtoehtoa
Voidaan toimittaa varustettuna integroidulla vesiventtiilillä, joka helpottaa asennusta

Yleiskuvaus
Toimintaperiaate
Ominaisuudet ja vaihtoehdot
Rakenne ja materiaalit
Mitat ja paino
Tekninen määrittely
Asennus
Käyttöönotto
Huolto
Tilauskoodi
Downloads

Request a Quote

Yleiskuvaus

Halton Rex REP -passiivi-jäähdytyspalkki on rakenteeltaan modulaarinen konvektori, joka on helppo asentaa vapaasti alakattoon. Jäähdytyspalkissa ei ole liikkuvia osia, joten sen huoltovälit ovat pitkiä ja elinkaarikustannukset alhaisia. Tämä tekee siitä kustannustehokkaan ratkaisun pitkäaikaiseen käyttöön. Saatavana on kaksi erikorkuista vaihtoehtoa (100 mm ja 300 mm) vaatimusten mukaan. Tämä takaa optimaalisen suorituskyvyn erilaisissa kattoratkaisuissa ja kuormituksissa.

Valittavana on jäähdytyspalkin säätö yksitellen tai kokonaisuuksina, mikä tarjoaa joustavuutta vyöhykejakoon ja energianhallintaan. Hiljaisen toiminnan ansiosta jäähdytyspalkki sopii ihanteellisesti meluherkkiin ympäristöihin. Jäähdytyspalkki voidaan toimittaa vesiventtiilillä ja toimilaitteella varustettuna, jolloin lämpötilaa voidaan säätää tarkasti. Tämä parantaa sisäilman laatua ja tilan käyttäjien hyvinvointia, ja energiatehokkuuden ansiosta hiilijalanjälki pienenee.

Sovelluskohteita

Toimistot ja kokoushuoneet
Myymälät
Hotellit
Terveydenhuoltolaitokset

Keskeiset ominaisuudet

Helppo ja nopea valinta Halton eHIT -suunnittelutyökalun avulla.
Soveltuu hyvin meluherkkiin ympäristöihin.
Kaksi eri korkeutta erilaisiin jäähdytystarpeisiin: 100 mm ja 300 mm.

Toimintaperiaate

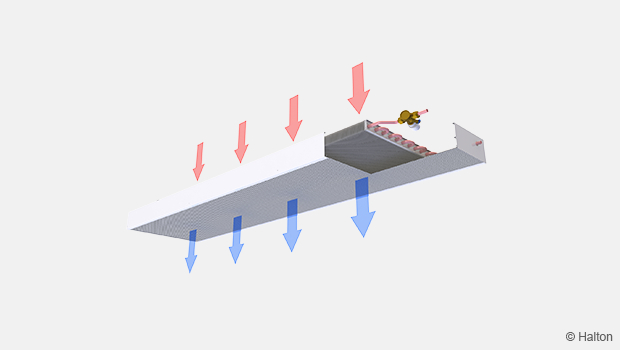

Halton Rex REP -passiivi-jäähdytyspalkki toimii luonnollisella konvektiolla, joka vetää lämmintä ilmaa huonetilasta kohti jäähdytyspalkkia. Kun ilma kulkee lämmönsiirtimen päältä, lämpöä poistuu ja ilma korvautuu viileämmällä ilmalla, joka kiertää vähitellen takaisin tilaan. Jäähdytyspalkki säätelee jäähdyttävää ilmavirtaa automaattisesti oleskeluvyöhykkeen lämpökuorman mukaan, joten huoneolosuhteet pysyvät tasaisina ja miellyttävinä.

Jäähdytystehoa ohjataan säätelemällä jäähdytysveden virtaa lämmönsiirtimessä. Virtaa säädellään yleensä huonetermostaatilla ja vesiventtiilillä lämpötilatarpeen mukaan. Jäähdytysveden korkean lämpötilan ansiosta passiivipalkeissa ei ole kondensaation riskiä (ei latenttia jäähdytystä). Näin ollen ne voivat hyödyntää vapaan jäähdytyksen mahdollisuuksia, pienentää energiankulutusta ja parantaa järjestelmän tehokkuutta.

Ominaisuudet ja vaihtoehdot


Luokka	Vaihtoehto	Kuvaus	Huomautus
Patterin veden painehäviö	CR=N	Normaali painehäviö	Matalan painehäviön vaihtoehto (CR=L)
Putkiliitännän sijainti	WD = F	Edessä. Ulkoasuvaihtoehdot kuvissa 2 ja	Venttiileillä varustetut ja venttiilittömät vaihtoehdot
Putkiliitännän sijainti	WD = T	Päällä. Ulkoasuvaihtoehdot kuvissa 3 ja	Venttiileillä varustetut ja venttiilittömät vaihtoehdot
Säätöventtiilit ja toimilaitteet	CV = NA	Ei määritetty	–
	CV = DR1	RA-C, ei toimilaitetta	–
	CV = DR2	RA-C, toimilaite TWA-A 24 V, NC	–
	CV = DR3	RA-C, toimilaite TWA-A 230 V, NC	–
	CV = DA1	AB-QM, ei toimilaitetta	–
	CV = DA2	AB-QM, toimilaite TWA-A 24 V, NC	–
	CV = DA3	AB-QM, toimilaite TWA-A 230 V, NC	–
Ulkonäkö	VA = SF	Suorakulmainen, varustettu etulevyllä. Ulkoasuvaihtoehdot kuvissa 4 ja	Valituilla vaihtoehdoilla on samat suorituskykytiedot ja mitat.
Ulkonäkö	VA = SN	Suorakulmainen, ilman etulevyä. Ulkoasuvaihtoehdot kuvissa 5 ja

Putkiliitännän sijainti

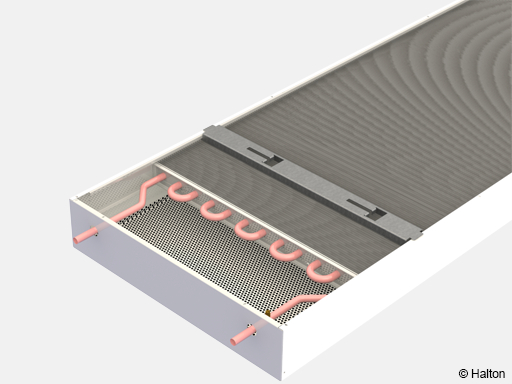

Kuva 2. Halton Rex REP, putkiliitäntä edessä (WD=F), venttiilillä varustettuna ja ilman venttiiliä

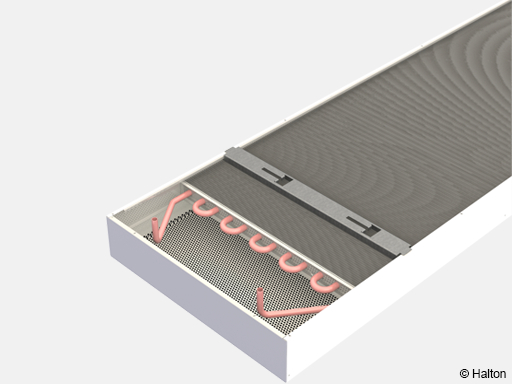

Kuva 3. Halton Rex REP, putkiliitäntä ylhäällä (WD=T), venttiilillä varustettuna ja ilman venttiiliä

Ulkonäkö

Kuva 4. Halton Rex REP, 300 mm:n korkuinen malli (VA=SF)

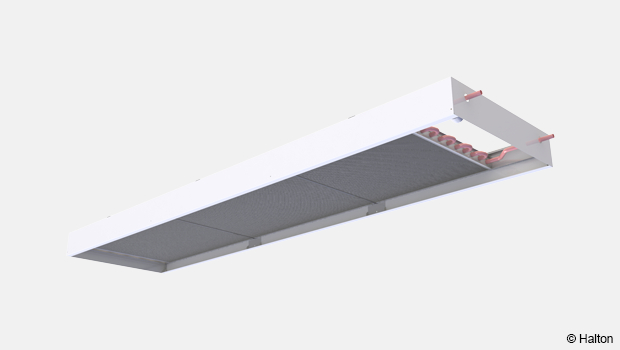

Kuva 5. Halton Rex REP, 100 mm:n korkuinen malli ilman etulevyä (VA=SN)

Rakenne ja materiaalit

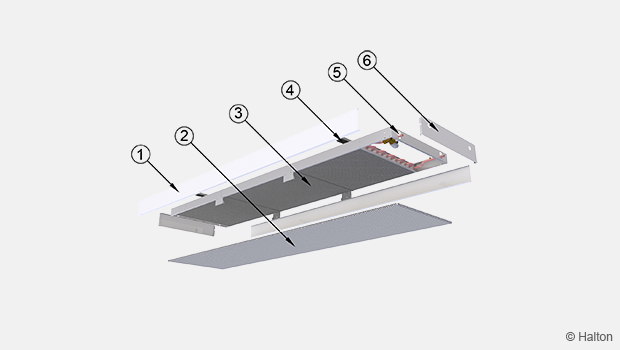

Kuva 6. Halton Rex REP -passiivi-jäähdytyspalkin rakenne


Nro	Osa	Materiaali	Kuvaus	Huomautus
1	Sivulaipat	Pelti	Maalattu	–
2	Rei’itetty etulevy.	Pelti	Maalattu	–
3	Patterin lamellit	Alumiini	–	–
4	Siirrettävät kiinnikkeet	Pelti	Maalattu	–
5	Jäähdytysputket	Kupari	–	Ø 15 mm
6	Päätykappale	Pelti	Maalattu	–

Mitat ja paino

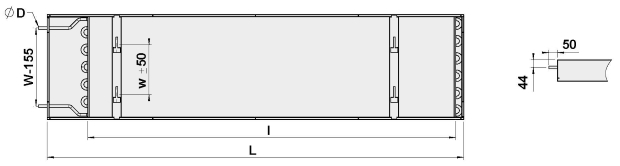

Kuva 7. Halton Rex REP -palkin mitat, kun putki sijaitsee edessä (WD=F)

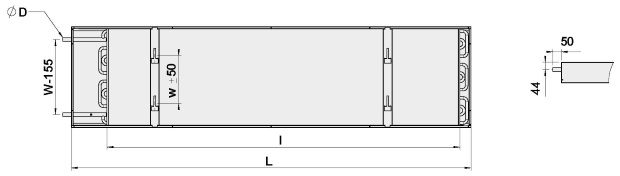

Kuva 8. Halton Rex REP -palkin mitat, kun putki sijaitsee edessä ja veden painehäviö on normaali (WD=F, CR=L)

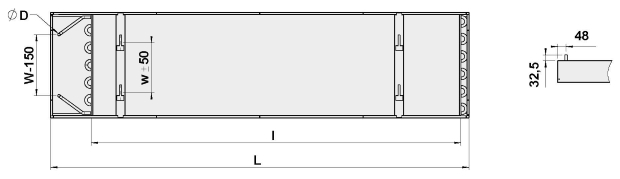

Kuva 9. Halton Rex REP -palkin mitat, kun putki sijaitsee ylhäällä (WD=T)

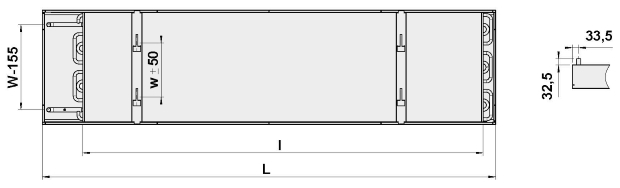

Kuva 10. Halton Rex REP -palkin mitat, kun putki sijaitsee ylhäällä ja veden painehäviö on pieni (WD=T, CR=L)

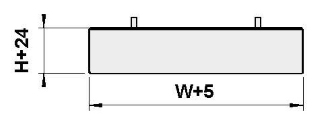

Kuva 11. Halton Rex REP -palkin mitat sivulta


W	H	w	L	l
300	100	128	1 200–4 200	L-300
400	100	178	1 200–4 200	L-300
600	100	286	1 200–4 200	L-300
300	300	128	1 200–4 200	L-300
400	300	178	1 200–4 200	L-300
600	300	286	1 200–4 200	L-300

Yhdellä vesikiertopiirillä varustetun patterin liitäntäputken halkaisija on 15 mm ja kahdella piirillä varustetun 22 mm.

Paino (kg/m, sis. vesi)


Leveys	Korkeus [100 mm]	Korkeus [300 mm]
300	9,36	12,54
400	11,19	14,54
600	13,56	17,25

Tekninen määrittely

Toiminta

Passiivi-jäähdytyspalkki toimii luonnollisella konvektiolla: palkkiin noussut lämmin ilma jäähdytetään lämmönsiirtimessä, ja se laskee takaisin oleskeluvyöhykkeelle.
Jäähdytysveden korkean lämpötilan ansiosta passiivi-jäähdytyspalkeissa ei ole kondensaation riskiä (ei latenttia jäähdytystä).

Rakenne

Laite on passiivi-jäähdytyspalkki, joka on tarkoitettu vapaaseen asennukseen alakattoon.
Lämmönsiirtimen vesipiirin suurin käyttöpaine on 1,0 MPa.
Saatavana on kaksi erikorkuista vaihtoehtoa, 100 mm ja 300 mm.
Jäähdytyspalkki voidaan toimittaa varustettuna vesiventtiileillä, toimilaitteilla ja kaapelihyllyllä (lisävaruste).
Jäähdytyspalkissa on metallikotelo (yleensä terästä ja/tai alumiinia).
Jäähdytyspalkki asennetaan kierretankojen (8 mm) ja siirrettävien kiinnikkeiden avulla.

Materiaalit

Etulevy ja sivulevyt on valmistettu valmiiksi maalatusta sinkitystä teräslevystä (valkoinen, RAL 9003, 20 %:n kiilto).
Kaikki näkyvät osat ovat saatavilla erikoisväreillä (RAL xxxx) maalattuna.
Lämmönsiirrin koostuu alumiinilamelleista ja kupariliitäntäputkista, joiden halkaisija on 15 mm.
Moduulirakenteinen rei’itetty (reiät 10 mm / 50 % vapaa aukko) etulevy on valmistettu valmiiksi maalatusta metallilevystä (RAL 9003, 20 %:n kiilto).
Kaikki liitokset on kokonaan juotettu ja painekoestettu tehtaalla.

Pakkaus ja kuljetus

Jäähdytyspalkit toimitetaan muovilla suojattuna.
Kanavaliitäntä ja putkien päät on suljettu kuljetuksen ajaksi.
Jokainen passiivi-jäähdytyspalkki on tunnistettavissa siihen merkityn sarjanumeron avulla.

Asennus

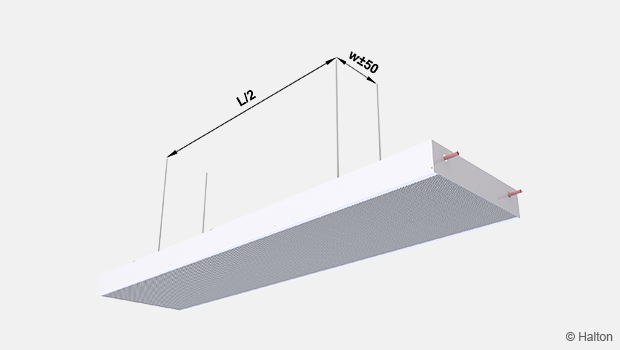

Kuva 12. Halton Rex REP, pituus alle 2 400 mm

Halton Rex REP -passiivi-jäähdytyspalkki on rakenteeltaan modulaarinen konvektori, joka on helppo asentaa vapaasti alakattoon. Palkki on helppo kohdistaa sekä vaaka- että pystysuunnassa.

Palkin asennussuuntaa valittaessa on otettava huomioon vesipiiriliitäntöjen sijainti.

Palkin mukana toimitetaan siirrettävät kiinnikkeet, jotka kiinnitetään palkin päälle. Kiinnikkeet kiinnitetään kattopintaan kiila-ankkureilla ja kierretangoilla (8 mm, eivät sisälly toimitukseen).

Jos kiinnikkeitä on kaksi, on suositeltavaa, että kunkin kiinnikkeen etäisyys palkin päädyistä on noin neljännes palkin pituudesta (L/4).

Jos kiinnikkeitä on kolme, on suositeltavaa kiinnittää kaksi niistä siten, että etäisyys palkin päädyistä on noin viidennes (L/5) palkin pituudesta. Kolmas kiinnike on suositeltavaa kiinnittää palkin keskelle (L/2).


Palkin pituus [mm]	Kiinnikkeiden määrä
< 2 400	2
≥ 2 400	3

Kiinnikkeiden tarkka sijainti määräytyy kierretankojen sijainnin mukaan.


L [mm]	L [mm]
300	128
400	178
600	286

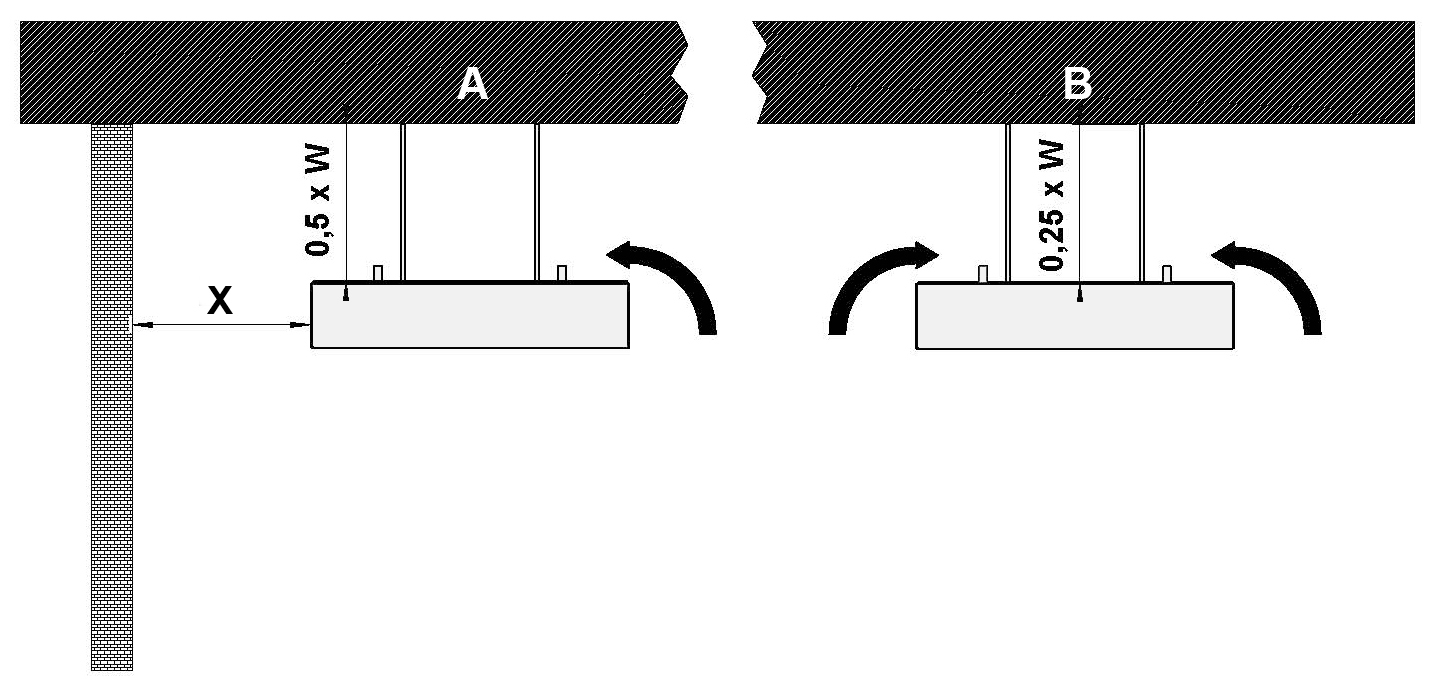

Kuva 13. Halton Rex REP, asennusetäisyys katosta


A	Lähelle seinää asennettu jäähdytyspalkki: etäisyys seinästä (X) enintään palkin leveys, ilmavirtaus pääasiassa yhteen suuntaan.
B	Kauemmaksi seinistä asennettu jäähdytyspalkki: ilmavirtaus molemmista suunnista.

A = Lähelle seinää asennettu jäähdytyspalkki: etäisyys seinästä (X) enintään palkin leveys, ilmavirtaus pääasiassa yhteen suuntaan.

B = Kauemmaksi seinistä asennettu jäähdytyspalkki: ilmavirtaus molemmista suunnista.

Tehokkaan konvektion varmistamiseksi palkki on asennettava seuraavasti:

Asennus lähelle seinää (ks. kuva 13-A)
- Etäisyys katosta: vähimmäisetäisyys = jäähdytyspalkin leveys x 0,50
- Etäisyys seinästä: enintään palkin leveys
Asennus kauemmas seinistä (ks. kuva 13-B)
- Etäisyys katosta: vähimmäisetäisyys = jäähdytyspalkin leveys x 0,25
- Etäisyys seinästä: vähintään palkin leveys
- Ilmavirtaus molemmista suunnista

Käyttöönotto

Jäähdytyspalkin käyttöönotto tapahtuu seuraavasti:

Runkoputkisto täytetään vedellä ja huuhdellaan.
- Järjestelmän runkovesiputkisto täytetään puhtaalla vedellä ja mahdolliset roskat, ilma ja epäpuhtaudet huuhdellaan pois. Näin varmistetaan, että vesi on puhdasta järjestelmän käynnistyessä, ja estetään tukokset ja komponenttien vaurioituminen.
Palkin vesipiirien putkisto täytetään vedellä ja ilmataan.
- Täytä jokainen jäähdytyspalkin vesipiiri vedellä. Ilmaa vesipiirit, jotta niihin jäänyt ilma poistuu. Ilmataskut voivat haitata vesivirtaa ja heikentää jäähdytystehoa, joten ilmaus takaa asianmukaisen kierron.
Vesivirran lämpötilan asetusarvo säädetään.
- Aseta järjestelmässä kiertävän veden lämpötila sopivaksi. Lämpötilan asetusarvo vaikuttaa jäähdytyspalkkien jäähdytystehoon ja energiatehokkuuteen.

Vesivirrat säädetään oikeiksi runkoputkiston säätöventtiileillä.
- Järjestelmän vesivirtaa säädellään ja tasataan säätöventtiileillä. Niiden säätämisellä varmistetaan oikea virtausnopeus järjestelmän kaikissa osissa. Tämä on tärkeää tasaisen suorituskyvyn takaamiseksi.
Varmistetaan, että kaikkien palkkien vesivirrat ovat oikeat.
- Palkkeihin on tultava oikeat vesivirrat, jotta ne toimivat parhaalla mahdollisella tavalla. Palkkien yksittäisiä venttiileitä hienosäädetään suunnittelumääritysten mukaisesti, jotta varmistetaan tasainen jäähdytys eri puolilla tilaa.

Huolto

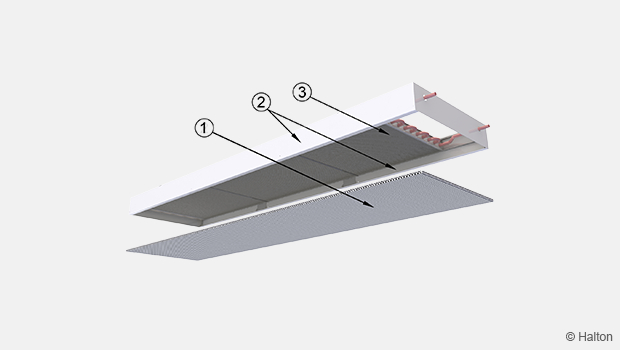

Nro	Osat
1	Etulevy
2	Kotelo
3	Jäähdytyspatteri

Erittäin vähäinen huoltotarve: Pitkäaikaisen toimintavarmuuden lisäksi jäähdytyspalkin etuna on vähäinen huoltotarve.
Jäähdytyspatterin puhdistusväli: Jäähdytyspatterit puhdistetaan 3–5 vuoden välein käyttöolosuhteiden ja huoneilman laadun mukaan.
Kotelon puhdistus: Poista pöly ja pintalika kotelosta pyyhkimällä sitä kostealla liinalla.
Jäähdytyspatterin puhdistus: Poista pöly ja roskat jäähdytyspatterista varovasti pölynimurilla niin, etteivät lamellit vaurioidu.

Tilauskoodi

REP-H-L-W; WD-CR-VA-CV-CO-ZT


Päävaihtoehdot
H = Korkeus [mm]	100, 300
L = Pituus [mm]	1 200, +600, …, 4 200
W = Leveys [mm]	300, 400, 600


Muut ominaisuudet ja lisävarusteet
WD = Putkiliitännän sijainti
F	Kohomalli
T	Ylhäällä
CR = Patterin veden painehäviö
N	Normaali
L	Pieni
VA = Ulkonäkö
SF	Suorakulmainen, varustettu etulevyllä
SN	Suorakulmainen, ilman etulevyä
CV = Säätöventtiilit ja toimilaitteet
NA	Ei määritetty
DR1	RA-C, ei toimilaitetta
DR2	RA-C, toimilaite TWA-A 24 V, NC
DR3	RA-C, toimilaite TWA-A 230 V, NC
DA1	AB-QM, ei toimilaitetta
DA2	AB-QM, toimilaite TWA-Q 24 V, NC
DA3	AB-QM, toimilaite TWA-Q 230 V, NC
CO = Väri
SW	Valkoinen (Signal White, RAL 9003)
X	Erikoisväri (RAL xxxx)
ZT = Räätälöity tuote
N	Ei
Y	Kyllä (ETO)
