Halton Rex REP – Passiv kylbaffel

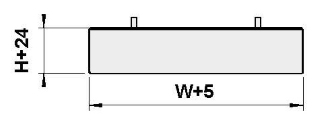

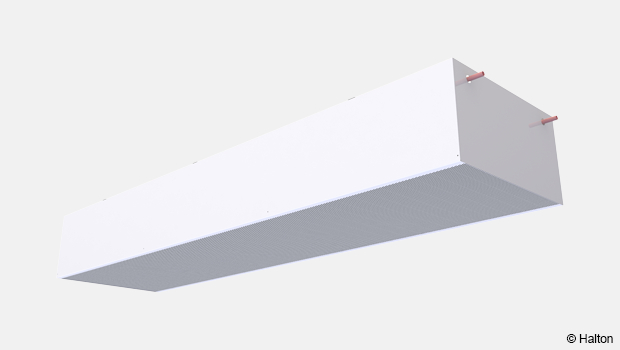

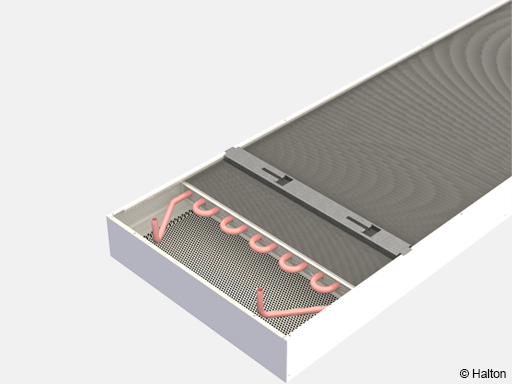

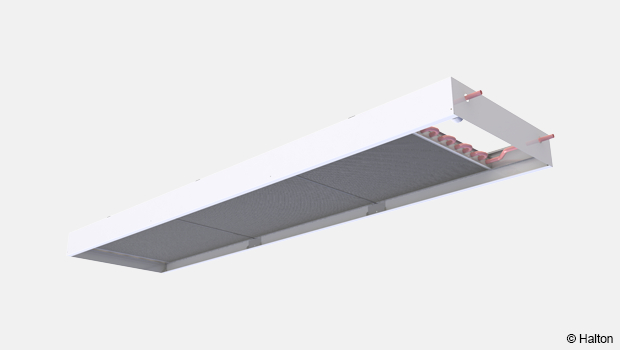

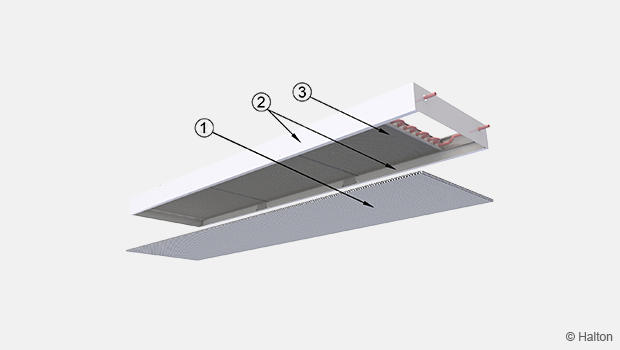

Halton Rex REP passiva kylbafflar använder en modulär konvektordesign som möjliggör enkel konfiguration för synlig installation i undertak. Eftersom de inte har några rörliga delar erbjuder de långa underhållsintervall med låga livscykelkostnader, vilket gör dem till en kostnadseffektiv lösning för långsiktig drift av byggnader. Konstruktionen kan anpassas till två höjder (100 mm och 300 mm) för att uppfylla kraven och säkerställa optimal prestanda i utrymmen med olika takkonfigurationer och belastningskrav.

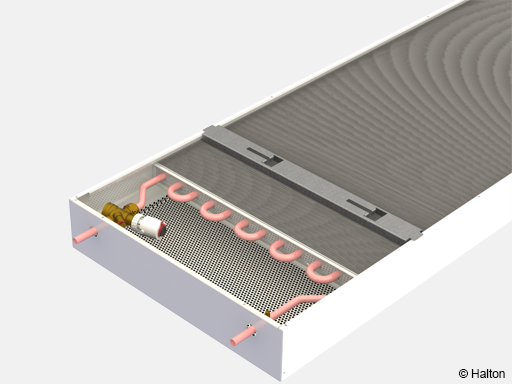

Denna kylbaffel kan konfigureras för styrning av en eller flera bafflar, vilket ger flexibilitet i zonindelning och energihantering. Baffelns tysta drift gör den idealisk för ljudkänsliga miljöer. Den kan levereras med en vattenventil och ett ställdon, vilket ger en exakt temperaturreglering som utnyttjar energieffektiviteten, minskar koldioxidavtrycket och samtidigt förbättrar kvaliteten på inomhusluften och de boendes välbefinnande.

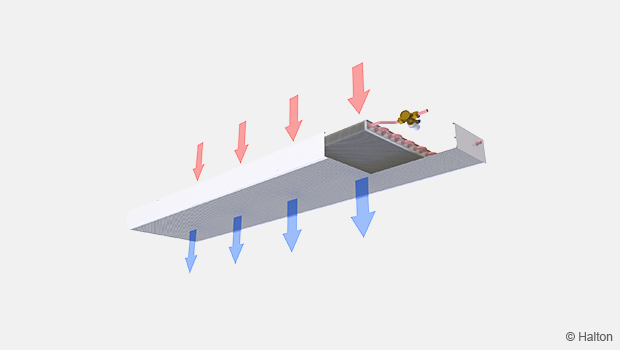

Halton Rex REP en passiv kylbaffel fungerar genom naturlig konvektion, som drar varm luft från rummet mot baffeln. När luften passerar över värmeväxlaren avlägsnas värmen och ersätts med svalare luft, som försiktigt cirkulerar tillbaka in i utrymmet. Det kylande luftflödet justeras automatiskt efter värmebelastningen i vistelsezonen, vilket ger stabila och bekväma rumsförhållanden.

Kyleffekten styrs genom att reglera flödet av kylt vatten genom värmeväxlaren, vilket vanligtvis styrs av en rumstermostat och en vattenventil baserat på temperaturbehovet. Eftersom passiva kylbafflar använder förhöjda kylvattentemperaturer eliminerar de risken för kondens (ingen latent kylning). Därmed kan de dra nytta av frikylningsmöjligheter samtidigt som de minskar energiförbrukningen och förbättrar systemeffektiviteten.

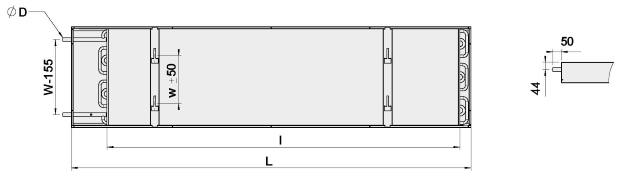

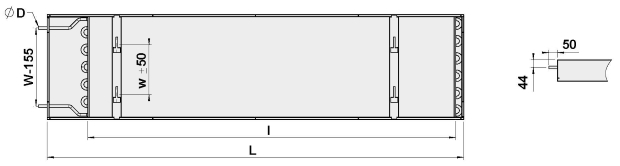

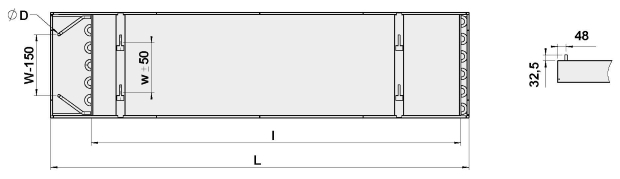

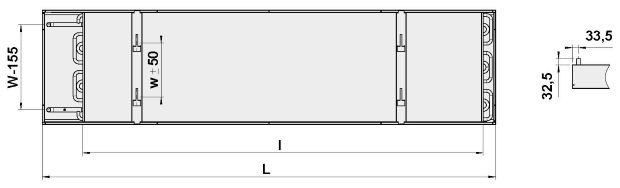

Ett batteri med en slinga har ett anslutningsrör på Ø15 mm och med två slingor är anslutningsröret Ø22 mm.

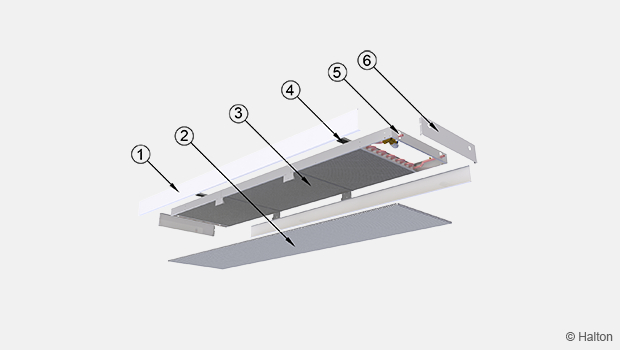

Den Halton Rex REP passiva kylbaffeln använder en modulär konvektordesign som möjliggör enkel konfiguration för synlig installation i undertak. Kylbaffelns läge kan enkelt justeras både horisontellt och vertikalt.

Tänk på vattenrörens anslutningspunkter när du väljer placeringen av kylbaffeln.

Varje baffel är utrustad med rörliga fästen som monteras ovanpå baffeln och fästs i taket med expansionsankare och gängade stänger (8 mm, ingår ej i leveransen).

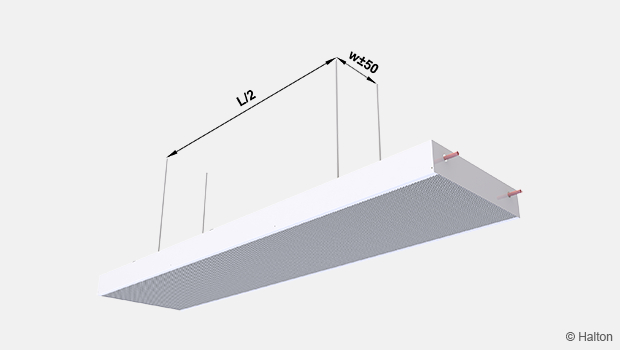

Den rekommenderade positionen för fästena är en fjärdedel av enhetens längd (L/4) från baffeländarna för alternativet med två fästen.

Med alternativet för tre fästen rekommenderar vi att två av dem placeras en femtedel av enhetslängden (L/5) bort från baffelns ändar. Vi rekommenderar att det tredje fästet placeras i mitten av baffeln (L/2).

Fästenas exakta positioner ska anpassas till gängstångspositionen.​

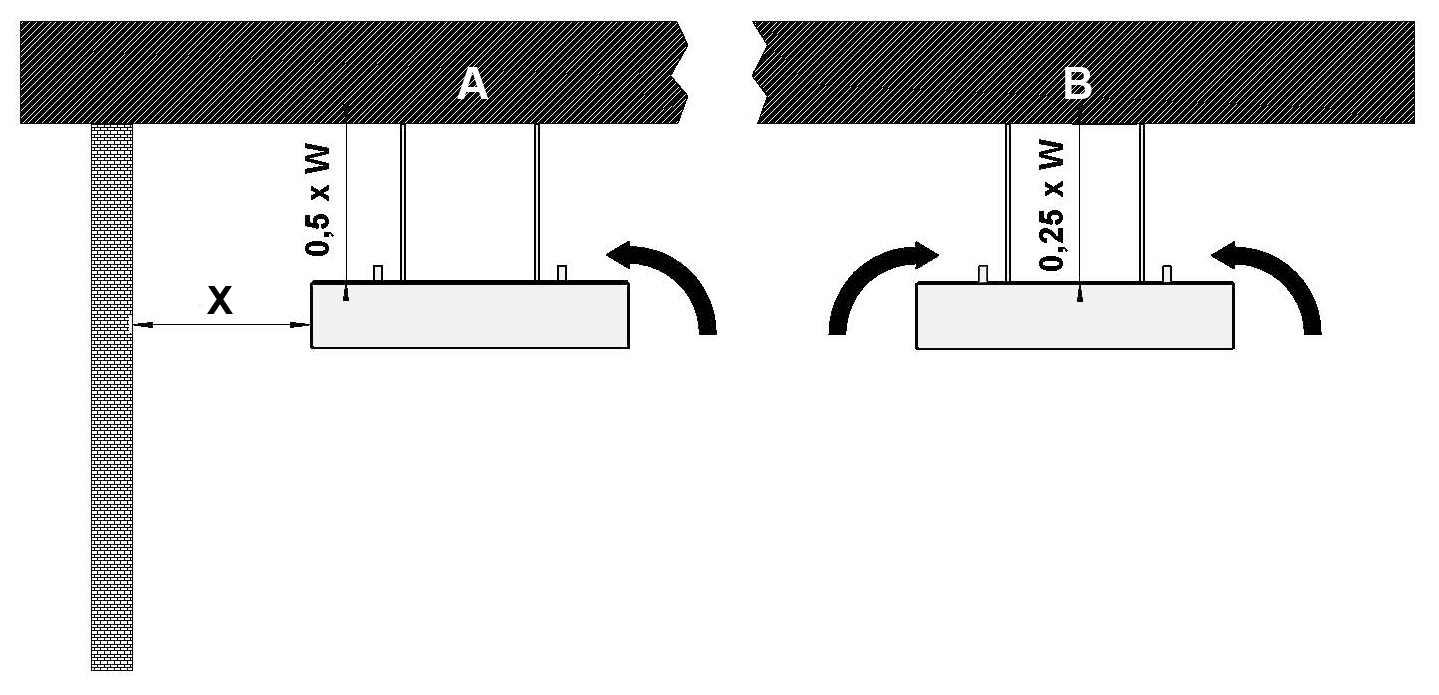

A = Kylbaffel installerad nära vägg: Avstånd (X) samma som bredden på baffeln eller mindre, luftflödet huvudsakligen i en riktning.

B = Kylbaffel installerad en bit från väggarna: Luftflöde från båda riktningarna.

För att säkerställa effektiv konvektion bör baffeln installeras:

1. Nära väggen (se figur 13-A)
   • Avstånd från taket: Minimum = kylbaffelns bredd x 0,50
   • Avstånd från väggen: Samma som baffelns bredd eller mindre
2. En bit från väggarna (se figur 13-B)
   • Avstånd från taket: Minimum = kylbaffelns bredd x 0,25
   • Avstånd från väggen: Baffelns bredd eller mer
   • Luftflöde från båda riktningarna

Dessa är standardrutinerna för driftsättning av kylbaffeln:

1. Fyll och spola igenom huvudledningarna
   • Detta innebär att systemets huvudvattenrör fylls med rent vatten och att eventuellt skräp, luft eller föroreningar spolas bort. Det säkerställer att systemet startar med rent vatten och förhindrar blockeringar eller skador på komponenter.
2. Fyll och lufta rörkretsarna
   • Fyll varje kylbaffelkrets med vatten och lufta dem för att avlägsna instängd luft. Luftfickor kan hindra vattenflödet och minska kyleffektiviteten. Använd därför luftning för att säkerställa korrekt cirkulation.
3. Ställ in börvärdet för vattentemperaturen
   • Ställ in önskad temperatur för vattnet som cirkulerar genom systemet. Temperaturbörvärdet påverkar kylbafflarnas kyleffekt och energieffektivitet.

1. Justera in vattenflödena i alla huvudledningar till korrekta värden med hjälp av reglerventilerna
   • Reglerventiler används för att reglera och utjämna vattenflödet i hela systemet. Genom att justera dem säkerställs att varje del av systemet får rätt flöde, vilket är avgörande för jämn prestanda.
2. Ställ in rätt vattenflöde till respektive kylbaffel
   • Varje kylbaffel måste få rätt vattenflöde för att fungera optimalt. I detta steg finjusteras enskilda strålventiler för att matcha designspecifikationerna och säkerställa enhetlig kylning i hela utrymmet.
