Product / TP1

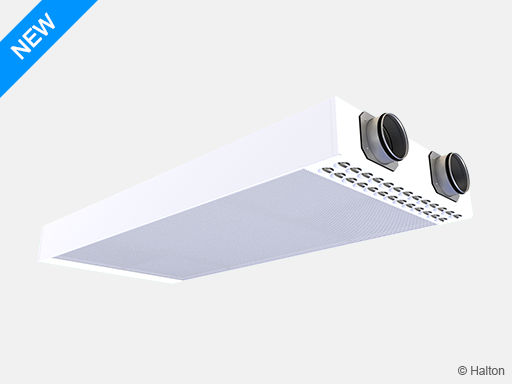

NOUVEAU! Halton TTAP (TP1) – Unité CVC à semi-conducteurs

Halton TTAP Tp1 est la première unité CVC à semi-conducteurs qui utilise la technologie des semi-conducteurs pour assurer le rafraichissement et le chauffage en utilisant uniquement de l’électricité à basse tension. Il est donc possible de l’alimenter directement à partir de panneaux solaires.

La plateforme élimine le besoin de réseaux hydrauliques et de réfrigérants tout en permettant une réduction significative des émissions de CO2, un coût total de possession plus faible et un confort accru pour les utilisateurs des bâtiments.

Le fonctionnement du TTAP (Terminal de Traitement d’Air à effet Peltier) est basé sur l’effet thermoélectrique Peltier pour le rafraichissement et le chauffage, développé en collaboration avec le principal fournisseur de technologie durable à semi-conducteurs.



Read more about the TTAP concept

Request a Quote

Présentation

Halton TTAP Tp1 est la première unité CVC à semi-conducteurs qui utilise la technologie des semi-conducteurs pour assurer le rafraichissement et le chauffage en utilisant uniquement de l’électricité à basse tension. Il est donc possible de l’alimenter directement à partir de panneaux solaires.

La plateforme élimine le besoin de réseaux hydrauliques et de réfrigérants tout en permettant une réduction significative des émissions de CO2, un coût total de possession plus faible et un confort accru pour les utilisateurs des bâtiments.

Le fonctionnement du TTAP (Terminal de Traitement d’Air à effet Peltier) est basé sur l’effet thermoélectrique Peltier pour le rafraichissement et le chauffage, développé en collaboration avec le principal fournisseur de technologie durable à semi-conducteurs.

Domaines d’application

  • Rafraîchissement et chauffage dans les bureaux ouverts, bureaux en open-space et salles de réunion

Principales caractéristiques

  • Terminal à induction forcée combinant les fonctions de d’amenée d’air neuf, de rafraîchissement et de chauffage par effet Peltier.
  • Rafraîchissement et chauffage par effet Peltier, éliminant le besoin de réseaux d’eau de rafraîchissement/chauffage et de fluides frigorigènes.
  • Installation perpendiculaire à la façade.
  • Adapté aux locaux nécessitant un système à débit d’air constant ou variable.
  • Nécessite peu d’entretien et de maintenance
  • Confort optimal, faible niveau sonore, et encombrement réduit.
  • Débit d’air hygiénique minimum de 3 vol./h environ selon ASHRAE “epidemic task force” du 30.09.2020.
  • Peut être alimenté par une énergie renouvelable ( par ex. panneaux solaires)
  • Avantages en termes de durabilité : >20 % de réduction des émissions de CO2 intégrées et >13 % de réduction des émissions de CO2 liées à l’exploitation
  • Avantages en termes de coûts d’exploitation : 18 % d’économies par rapport à un équipement et une installation classiques.

Principe de fonctionnement


Fig.1. Principe de fonctionnement de l’unité Halton TTAP (TP1)

Fig.2. Les unités TTAP sont ici de couleur noire et installées au-dessus d’un îlot de plafond.

L’unité TTAP assure plusieurs fonctions :

Traitement de l’air ambiant, rafraîchissement/chauffage

  • L’air ambiant est recyclé à travers l’unité par un ventilateur intégré.
  • L’air ambiant est soit rafraîchi, soit réchauffé par le module Peltier intégré.
  • L’air ambiant est diffusé dans la pièce par la grille située à l’extrémité de l’unité.
  • La capacité de rafraîchissement/chauffage est ajustée par la puissance électrique du module Peltier.

Diffusion d’air

  • Raccordement d’air frais à l’extrémité de l’unité (à l’opposé de la grille).
  • Débit d’air compris entre 108 et 216 m3/h, la fonction VAV est également disponible en option.
  • L’air frais est diffusé dans la pièce par des buses, la direction de l’air peut être modifiée en fonction de la demande.

Extraction de l’air ambiant

  • Le raccordement d’extraction se trouve à côté du raccordement d’air frais.
  • L’air extrait évacue l’excès de chaleur (mode rafraîchissement) du module Peltier.
  • La quantité d’air extrait correspond à la quantité d’air soufflé.

Dimensions


Fig.3. Dimensions – vue de côté


Fig.4. Dimensions – vue de dessous


Fig.5. Dimensions – vue de côté : raccordement à la gaine

Mise en service

La maintenance doit se faire une fois par an.

Ouvrir les deux portes acoustiques de façade donnant accès au plénum de soufflage.

Opérations de maintenance

  • Nettoyage des échangeurs (aspirateur).
  • Nettoyage du ventilateur.
  • Nettoyage des façades.
  • Vérification visuelle de l’état interne du terminal TTAP.
  • Vérification des borniers : TTAP et régulateurs.

Vérification des performances

  • Vérification du réglage du système HAQ (Halton Air Quality Control) pour des terminaux TTAP.
  • Vérification des débits de soufflage/extraction par prise de pression.
  • Vérification du fonctionnement du ventilateur.
  • Vérification du fonctionnement des asservissements soufflage/extraction des boîtes à débit variable pour les Halton TTAP TP1 équipés.

Code commande

TP1-M-D-L-W, CO-RC-ZT

Main options
M = Modéle
E Sans faux-plafond
I Avec faux-plafond
D = Diamétre de raccordement [mm] 160
L = Longueur [mm] 2400
W = Largeur [mm] 900
Other options and accessories
CO= Couleur
SW Blanc signalisation (RAL 9003)
B Jet black (RAL 9005)
X Couleur spéciale(RAL xxxx)
ZT = Produit spécial
Y Oui (ETO)

Exemple de code commande

TP1-I-2400-900; CO=B, ZT=N
