Halton TVC – Grille de transfert à chevrons
Grille à chevrons particulièrement robuste, totalement hermétique aux regards. Elle s’adapte parfaitement au bas des portes.

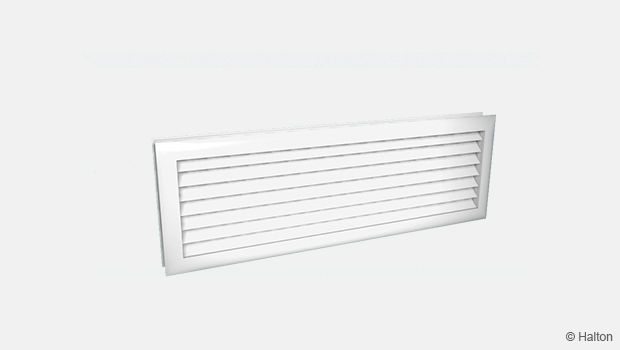

Présentation
- Grille de transfert à monter sur une cloison ou une porte
- Cadre télescopique s’adaptant à l’épaisseur de la cloison ou de la porte
- Surface effective importante, perte de charge minimale
- Pas de visibilité à travers la grille
- La grille est équipée d’un contre-cadre en face opposée (OF/TVC)
Dimensions
| LxH | L1 | L2 | H1 | H2 |
| 200×100 | 226 | 176 | 126 | 76 |
| 300×100 | 326 | 276 | 126 | 76 |
| 300×150 | 326 | 276 | 176 | 126 |
| 300×200 | 326 | 276 | 226 | 176 |
| 400×200 | 426 | 376 | 226 | 176 |
| 400×300 | 426 | 376 | 326 | 276 |
| 500×200 | 526 | 476 | 226 | 176 |
| 500×300 | 526 | 476 | 326 | 276 |
| 600×200 | 626 | 576 | 226 | 176 |
| 600×300 | 626 | 576 | 326 | 276 |
| 600×400 | 626 | 576 | 426 | 376 |
| 800×400 | 826 | 776 | 426 | 376 |
Il est possible de commander des dimensions différentes des dimensions standard.
Les dimensions maximales sont de 1000 x 600 mm
Les dimensions de la réservation sont (L-10) x (H-10).
Matériau
| Pièce | Matériau | Finition | Remarque |
| Cadre | Aluminium | Anodisé peinture époxy-polyester / blanc RAL 9003 / 30% brillance |
Couleurs spéciales disponibles |
| Ailettes | Aluminium | Anodisé peinture époxy-polyester / blanc RAL 9003 / 30% brillance |
Couleurs spéciales disponibles |
| Cadre à sceller | Aluminium | – | Accessoire |
Accessories
| Accessoire | Code | Remarque |
| Contre-cadre | OF | Pour un montage sur une cloison ou sur une porte de 25 à 50 mm d’épaisseur |
Fonction
L’air se déplace vers les pièces adjacentes à travers la grille de transfert par différence de pression.
Il n’est pas possible de voir d’une pièce à l’autre à travers la grille.
Installation
Les grilles de transfert Halton TVC sont vissées (1) soit sur le mur, soit sur la porte, des deux côtés (2 TVC si nécessaire).
En cas de nécessité, un tronçon de gaine peut être installé entre les deux grilles.
La grille de transfert Halton TVC peut également s’utiliser avec un contre-cadre (accessoire OF) pour un montage sur une cloison ou sur une porte de 25 à 50 mm d’épaisseur (même aspect des deux côtés de la paroi).
La grille Halton TVC et le contre-cadre OF sont vissés sur la cloison ou la porte.
Entretien
Démonter la grille pour la nettoyer.
Nettoyer la grille avec un tissu humidifié, ne pas la plonger dans l’eau.
Spécifications
Grille de transfert Halton TVC constituée d’un cadre équipé d’ailettes en chevrons et d’un contre-cadre monté de l’autre côté de la paroi pour conserver le même aspect.
La grille de transfert sera fabriquée en profilés d’aluminium et peinte en blanc (RAL 9003).
La profondeur du caisson sera réglable (25 à 50 mm) pour s’adapter à l’épaisseur de la cloison ou de la porte.
Code Commande
TVC-W-H, FI-CO-ZT
W = Largeur
200, +50, .., 800
H = Hauteur
100, +50, .., 400
Options et Accessoires
FI = Finition
AN Anodisé
PN Peint
MF Brossé
CO = Couleur
SW Blanc
X Couleur spécifique
N Non affecté
AC = Accessoire
OF Contre-cadre
ZT = Produit spécial
N Non
Y Oui (ETO)
Exemple de code
TVC-200-100, FI=AN, CO=N, ZT=N
