Halton Vita Lab VLX – airflow management damper

Internal info: This field is not in use

Translation not published in web, only HIT

Request a Quote

Description

Halton Vita Lab (Draft)

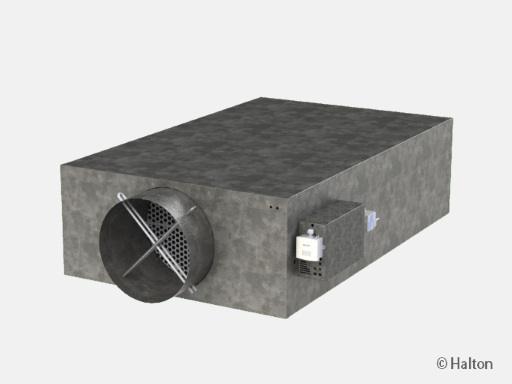

VLX – airflow management damper

La boîte de détente VLX peut être utilisée avec plusieurs applications Halton Vita Lab :

  • Dans l’application Halton Vita Lab Room (VLR), elle peut être utilisée pour le contrôle des débits d’air de soufflage et de l’extraction d’ambiance.
  • Dans le système Vita Lab Zone (VLZ), elle est utilisée pour la régulation de pression en gaine. Dans ce cas, il est recommandé d’utiliser une sonde de pression statique pour améliorer la précision de mesure.

Caractéristiques

  • Fonctionnement indépendant de la pression amont
  • Diamètres : 100, 125, 160, 200, 250, 315, 400 et 500
  • Régulation de débit avec silencieux intégré (laine minérale à haute densité)

Modèles & Options

  • Version courte (VLX/S) et longue (VLX/L)
  • Isolation 25mm ou 40mm
  • Entrée circulaire, sortie rectangulaire (circulaire en option)
  • Batterie à eau ou électrique
  • Plénum de sortie avec une ou plusieurs connections

Régulation de débit/pression

  • Utilisation en soufflage ou en extraction
  • Fermeture complète
  • Pression différentielle maximale de 1000 Pa
  • Plage de température en fonctionnement : 0 à 50°C
  • Humidité relative ambiante <95%, sans condensat

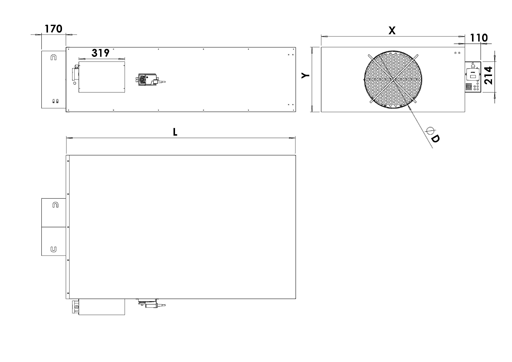

Dimensions

Dimensions

Halton VLX

Version longue (VLX/L)

D X Y L
Isolation 25 mm : I1 100 400 250 1000
125 400 250 1000
160 400 250 1000
200 600 280 1200
250 700 320 1400
315 800 400 1600
355 1000 450 1600*
400 1000 450 1600*
500 1300 550 1800*
Isolation 40 mm : I2 100 430 280 1000
125 430 280 1000
160 430 280 1000
200 630 310 1200
250 730 350 1400
315 830 430 1600
355 1030 480 1600
400 1030 480 1600
500 1330 580 1800

* en 2 morceaux.

Version courte (VLX/S)

D X Y L
Isolation 25 mm : I1 100 400 250 600
125 400 250 600
160 400 250 600
200 600 280 600
250 700 320 900
315 800 400 900
355 1000 450 900
400 1000 450 900
500 1300 550 1000
Isolation 40 mm : I2 100 430 280 600
125 430 280 600
160 430 280 600
200 630 310 600
250 730 350 900
315 830 430 900
355 1030 480 900
400 1030 480 900
500 1330 580 1000



Plage de débit

Ø (mm) Qmin Q pour 8m/s
100 29 m3/h 230 m3/h
125 47 m3/h 374 m3/h
160 72 m3/h 576 m3/h
200 115 m3/h 922 m3/h
250 176 m3/h 1411 m3/h
315 281 m3/h 2246 m3/h
400 454 m3/h 3629 m3/h
500 709 m3/h 5674 m3/h

Matériau

Matériau

Halton VLX

 Pièce  Matériau
 Enveloppe  Acier galvanisé
 Volet de réglage  Acier galvanisé
 Volet perforé  Acier galvanisé
 Paliers  PEHD (polyéthylène haute densité)
 Joint d’étanchéité  Caoutchouc EPDM
 Croix de mesure  Aluminium
 Prises de pression  Polyacétal
 Tubes souples  Silicone
 Boîtier de protection  Acier galvanisé (option CB = B1)
Isolation acoustique Laine minérale haute densité



Fonctionnement

Fonctionnement

Halton VLX

Les systèmes de régulation de débit de la gamme Halton Vita Lab sont équipés d’une sonde de pression dynamique, d’un moteur et d’un régulateur spécifique pour laboratoire. Le débit d’air est contrôlé par action sur l’angle d’ouverture du clapet en fonction de la mesure de débit.  Le point de consigne est délivré par le régulateur en fonction de l’application (par ex : contrôle du débit de soufflage (VLR), régulation de la vitesse dans la sorbonne (VLS)). Le fonctionnement des régulateurs est indépendant des variations de pression en gaine.
La régulation de pression en gaine ou dans le local est contrôlée par maintien de la mesure de la pression statique.
Le schéma montre un système de régulation de débit basé sur une mesure de pression dynamique effectuée par une croix de mesure.
Cette régulation existe également avec une mesure par venturi (VFP).
M : moteur
PE : épingle de mesure de la pression dynamique
FC : régulateur électronique
TC : thermostat ou sonde d’ambiance

Modèles & Accessoires

Modèles

Halton VLX

 Modèle  Utilisation  Exécution
 VLX/S-S, IN=I1  Soufflage  Version courte, isolation 25 mm
 VLX/L-S,; IN=I1  Soufflage, faible niveau sonore à  respecter  Version longue, isolation 25 mm
 VLX/S-E, IN=I1  Extraction  Version courte, isolation 25 mm
 VLX/L-E, IN=I1  Extraction, faible niveau sonore à  respecter  Version longue, isolation 25 mm
 VLX/S-S, IN=I2  Soufflage  Version courte, isolation 40 mm
 VLX/L-S, IN=I2  Soufflage, faible niveau sonore à  respecter  Version longue, isolation 40 mm
 VLX/S-E, IN=I2  Extraction  Version courte, isolation 40 mm
 VLX/L-E, IN=I2  Extraction, faible niveau sonore à  respecter  Version longue, isolation 40 mm

Accessoires

 Accessoire  Code  Description
 Batterie terminale  WBO  Batterie de réchauffage terminale à eau chaude
 Plénum  PBO  Plénum de sortie avec un ou plusieurs  raccordements circulaires

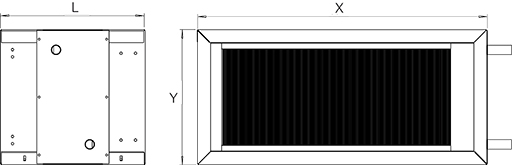

Option batterie à eau chaude WBO

Batterie à eau chaude rectangulaire à monter en aval de la boîte.

Dimensions WBO

D X Y L
Isolation 25mm, I1 100 400 250 300
125 400 250 300
160 400 250 300
200 600 280 300
250 700 320 300
315 800 400 500
355 1000 450 600
400 1000 450 600
500 1300 550 600
Isolation
40mm, I2
100 430 280 300
125 430 280 300
160 430 280 300
200 630 310 300
250 730 350 300
315 830 430 500
355 1030 480 600
400 1030 480 600
500 1330 580 600

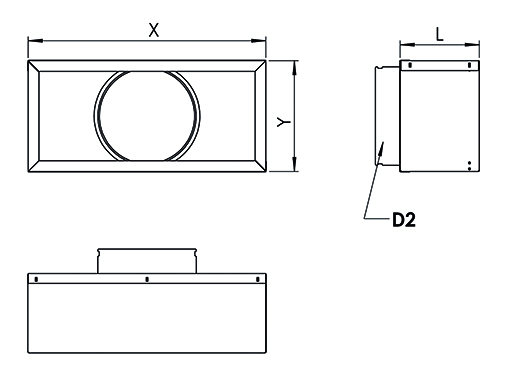

Option plénum PBO

Caisson avec 1 sortie circulaire à monter en aval de la boîte.

Dimensions PBO

D X Y D2 L
Isolation
25mm,
I1
100 400 250 125 200
125 400 250 160 200
160 400 250 200 200
200 600 280 250 200
315 800 400 355 200
355 1000 450 400 200
Isolation
40mm,
I2
100 430 280 125 200
125 430 280 160 200
160 430 280 200 200
200 630 310 250 200
315 830 430 355 200
355 1030 480 400 200



Sur demande, caisson de sortie PBO :
– avec piquage latéral,
– avec plusieurs piquages.

Installation

Installation – distance de sécurité

Halton VLX

Le régulateur de débit doit être installé en respectant les distances de sécurité amont. Montage du régulateur sur la gaine en vérifiant le sens de l’air (indiqué par une flèche sur tous les produits).

Mise en service

Mise en service

Halton VLX

Le débit instantané réel peut aussi être calculé comme une fonction de la pression différentielle produite sur l’épingle de mesure et du facteur k de cette dernière. Le facteur k approprié est indiqué dans la documentation fournie avec le produit.

avec :

Qv        débit d’air [m3/h] suivant coefficient k
k           facteur k du produit (voir tableau ci-dessous)
Δpm        mesure de la pression dynamique [Pa]

Taille k (m3/h)
100 23,5
125 38,2
160 65,8
200 98,8
250 158,4
315 256,9
400 421,2
500 666,4

Spécifications

Spécifications

La boîte de détente VLX est utilisée pour le réglage des débits dans les installations à débit d’air variable en soufflage comme en reprise.
Elle est composée d’une buse d’entrée circulaire équipée d’une croix de mesure en aluminium et d’un clapet de réglage, d’une partie détente de forme rectangulaire avec silencieux intégré.
La croix de mesure permet d’effectuer une moyenne sur toute la surface du piquage d’entrée de la pression différentielle et donc de déterminer le débit d’air traversant la boîte.
Le réglage de débit est constitué d’un double clapet avec liaison cinématique permettant une réduction du bruit du flux d’air dès l’entrée de la boîte. Le clapet permet en position fermée une fermeture étanche.
Le clapet est équipé d’un joint permettant de limiter les frottements (y compris lors de la fermeture) et donc de réduire le couple moteur nécessaire.
La consommation électrique de la boucle de régulation est donc réduite.
L’étanchéité de l’enveloppe de la boîte est optimisée par une construction avec limitation des découpes.
La partie acoustique de la boîte est constituée par un silencieux asymétrique permettant une atténuation supplémentaire, en particulier sur les basses fréquences.
La sélection de la boîte est effectuée en fonction de la plage de débit de celle-ci.
Les valeurs des débits mini et maxi sont données de façon indicative et peuvent varier en fonction du type et de la marque de régulation.
Les boîtes sont livrées paramétrées d’usine en fonction de la demande du client.
Les valeurs des paramétrages usine sont indiquées sur chaque boîte ainsi que le repérage de la boîte dans l’installation.
La boîte est fabriquée en tôle d’acier galvanisé, les épingles de mesure sont en aluminium.
L’insonorisation de la boîte est effectuée par de la laine minérale Euroclasse A2 s1 d0 à haute densité surfacée pour éviter tout défibrage, même à haute vitesse.
L’isolant est également inerte aux développements bactériens et pourra être utilisé en milieu sensible tels que les hôpitaux, laboratoires, milieu électronique….
La boîte peut être équipée d’une isolation 40 mm pour limiter la propagation du bruit rayonné.
La boîte de soufflage peut être équipée d’une batterie à eau ou d’une batterie électrique.

Code produit

Product code

VLX/V-M-D, IN, AS

V = Version
L : Longue
S : Courte
M = Modèle
S : Soufflage
E : Extraction
D = Diamètre de raccordement
100, 125, 160, 200, 250, 315, 400, 500

Options & accessoires

IN   = Isolation
I1 : Isolation 25 mm
I2 : Isolation 40mm

AS =  Accessoire
N : Non
Y : Oui

Exemple de code

VLX/L-S-250, IN=I1, AS=Y
