Halton Vita Lab

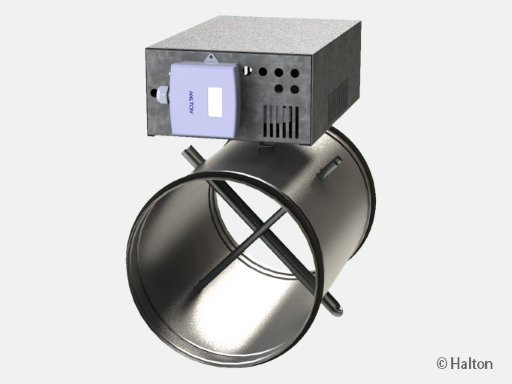

VVI – Section de mesure en inox



La section de mesure VVI est utilisée pour les applications Halton Vita Lab Solo (VLS), elle est prévue pour contrôler le débit d’extraction des équipements spécifiques (sorbonnes, hottes, etc.).
  • Mesure sur les sorbonnes avec extracteur individuel
  • Système de mesure par croix



Caractéristiques

  • Section circulaire
  • Diamètres : 100, 125, 160, 200, 250, 315, 400 et 500
  • Etanchéité de l’enveloppe suivant classe C (EN 1751)
  • Joints d’étanchéité sur raccordements

Mesure de débit/pression

  • Utilisation sur l’extraction
  • Plage de température en fonctionnement : 0 à 50°C
  • Humidité relative ambiante <95%, sans condensat



Dimensions

Taille D L
100 98 400
125 123
160 158
200 198
250 248
315 313
400 398
500 498



Plage de débit

Ø (mm)     Qmin Q pour 8 m/s
100 29 m3/h 230 m3/h
125 47 m3/h 374 m3/h
160 72 m3/h 576 m3/h
200 115 m3/h 922 m3/h
250 176 m3/h 1411 m3/h
315 281 m3/h 2246 m3/h
400 454 m3/h 3629 m3/h
500 709 m3/h 5674 m3/h

Matériau

 Pièce  Matériau
 Enveloppe  Inox AISI 316L
 Joints de raccordement  Caoutchouc EPDM
 Croix de mesure  Aluminium
 Prises de pression  Polyacétal
 Tubes souples  Silicone
 Boîtier de protection  Acier galvanisé (option CB = B1)

Fonctionnement

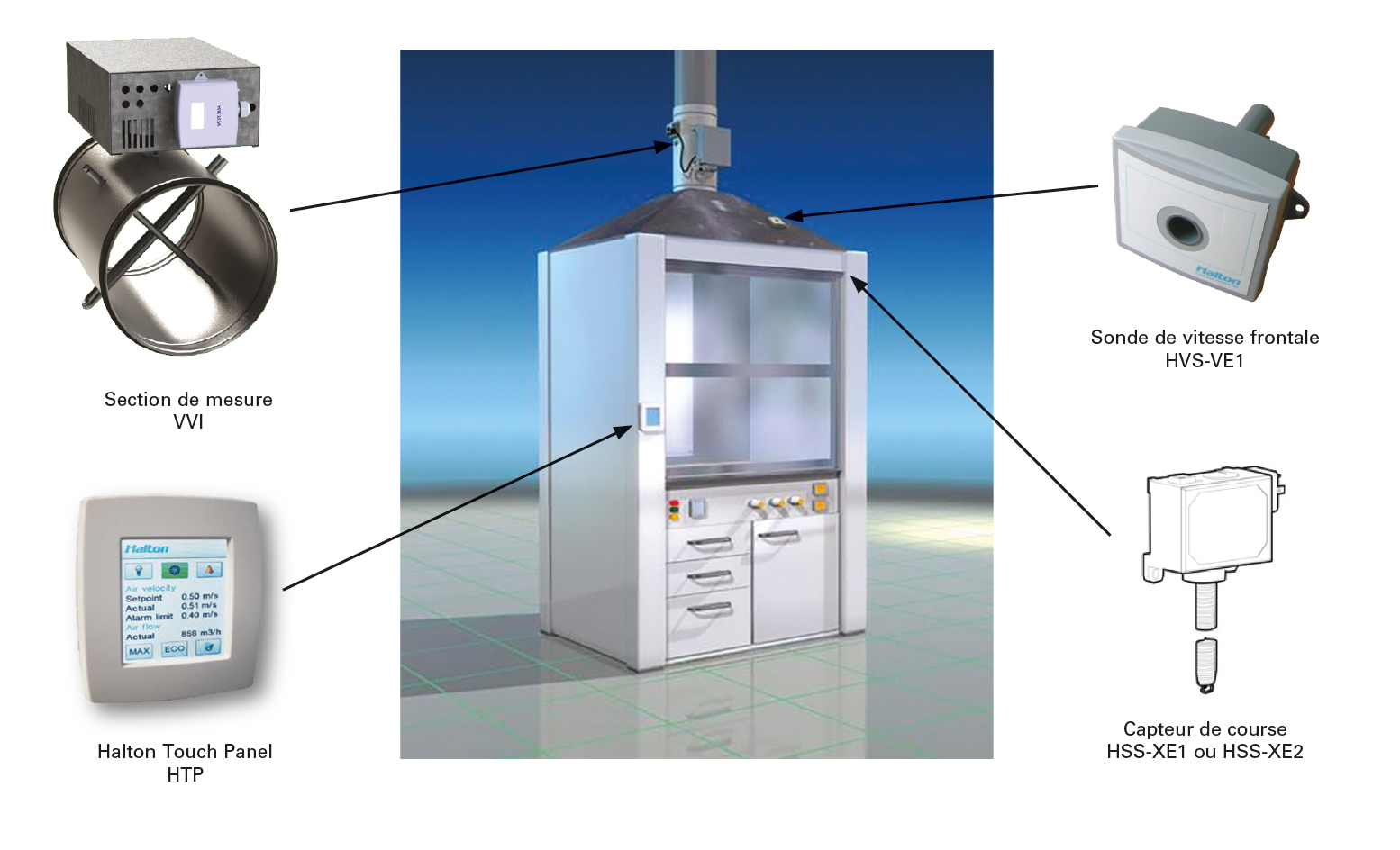

Les systèmes de régulation de débit VVI de la gamme Halton Vita Lab dont équipés d’une sonde de pression dynamique et d’un régulateur spécifique dédié aux applications pour le laboratoire. Le débit est contrôlé par action sur le variateur de fréquence du ventilateur en fonction de la mesure de débit. Le point de consigne est délivré par le régulateur en fonction de l’application ( par ex : sorbonne avec fonctionnement à deux débits, sorbonne équipée d’un capteur de course (VLS), contrôle du débit de soufflage (VLR). Le fonctionnement de ces applications est indépendant des variations de pression en gaine.

Installation

Mesure de débit

The exhaust unit can be installed horizontally, vertically or in any other position without impact on the measurement performance.

Le régulateur de débit doit être installé en respectant les distances de sécurité amont. Montage du régulateur sur la gaine en vérifiant le sens de l’air (indiqué par une flèche sur tous les produits).

Mesure de pression statique

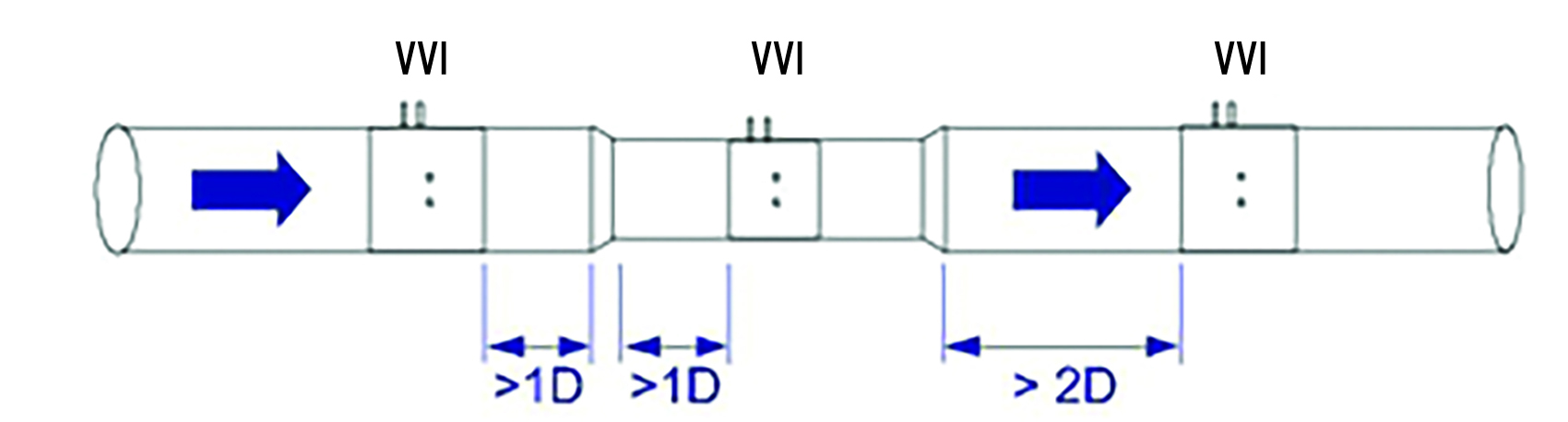

Pour améliorer la précision de la mesure de pression statique, les distances de sécurité entre l’organe de mesure et l’obstacle doivent être respectées (distances amont et aval). Elles sont données dans les schémas ci-dessous.

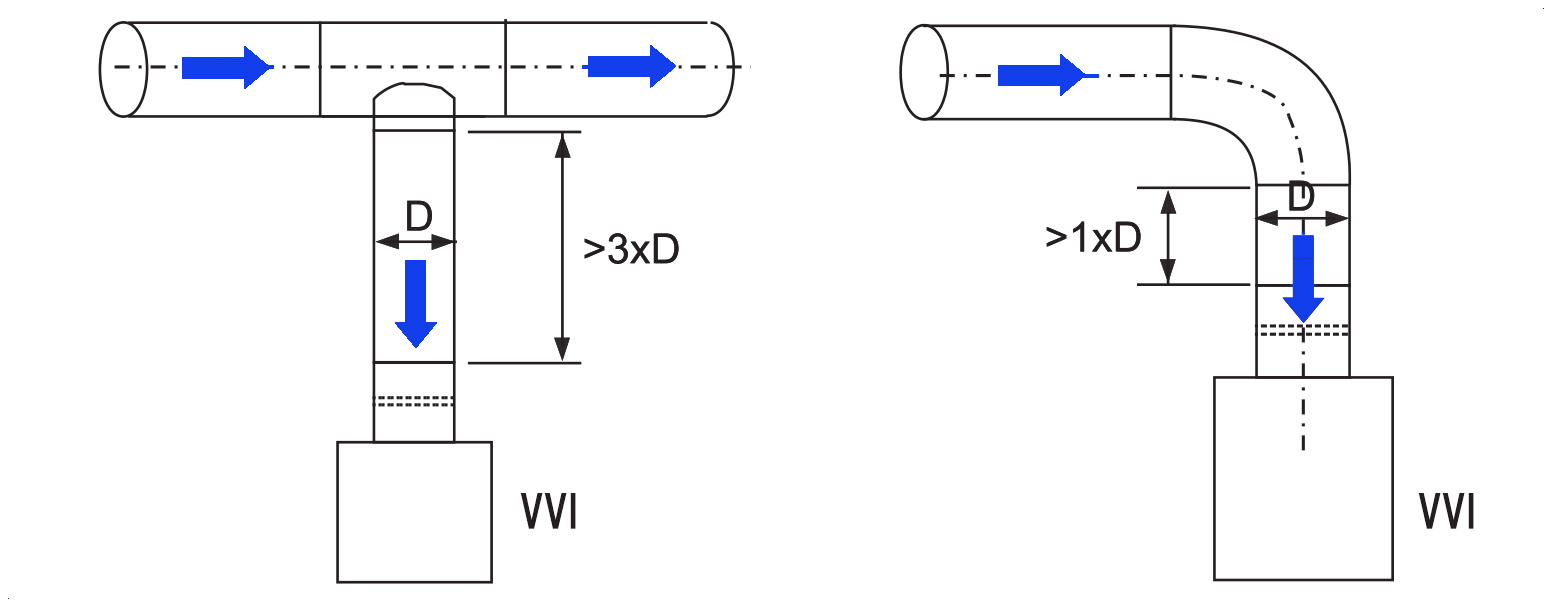

Coude

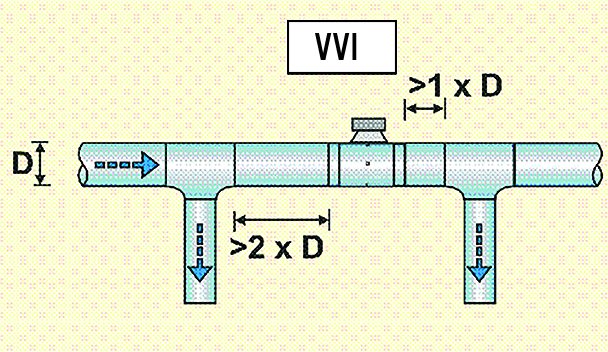

Tés sur gaine de soufflage

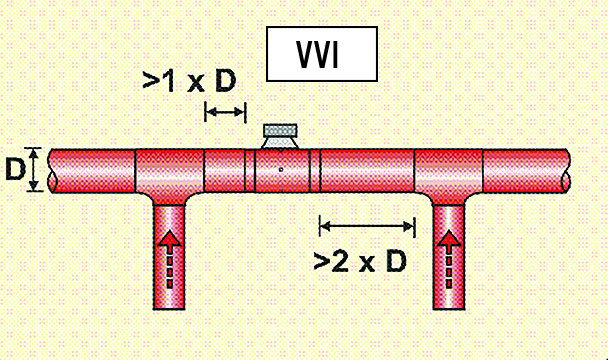

Tés sur gaine de reprise

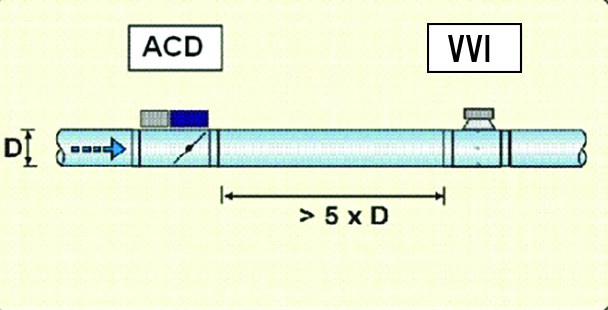

Distance de sécurité entre mesure de la pression statique et régulateur de débit



Mise en service

Le débit d’air peut être calculé en fonction de la pression dynamique relevée sur la croix de mesure et  du coefficient k du produit :

Qv        débit d’air [m3/h], suivant le coefficient k
k           coefficient k du produit (voir table)
Δpm       mesure de la pression dynamique[Pa]

Ø (mm)     k (m3/h)
100 23.5
125 38.2
160 65.8
200 98.8
250 158.4
315 256.9
400 421.2
500 666.4

Spécifications

Section de mesure de débit type VVI en acier inoxydable 316L pour commande de variateur de fréquence. Fonctionne indépendamment de la pression amont.
La section de mesure est équipée d’une croix de mesure en aluminium pour une mesure précise du débit.
La version standard de la VVI est équipée d’une sonde de pression différentielle avec recalibration automatique et affichage digital.
La sonde de pression peut être montée dans n’importe quelle position sans influence sur sa mesure. La mesure de débit par sonde de pression différentielle permet de transmettre l’information de débit au régulateur de soufflage via le réseau local.
Le régulateur se combine avec le boîtier de façade à écran tactile 3,5′ type HTP.
La section de mesure VVI est utilisée pour le système à débit d’air variable pour contrôle du débit d’extraction des sorbonnes Halton Vita Lab Solo .
La boucle de régulation est constituée d’une sonde vitesse à caractéristique linéaire, d’un régulateur électronique communiquant, d’un moteur rapide et d’un boîtier de façade de 3,5′.
Le boîtier de façade est tactile et propose un accès à un menu technique protégé par mot de passe. L’écran tactile, affichant nombre de pages défilantes, permettra de procéder à l’intégralité des réglages de la sorbonne sans recours à un ordinateur de configuration.
Une alarme acoustique et visuelle est délivrée en cas de vitesse insuffisante.
Tous les paramètres – vitesse, débit minimal-maximal et mode réduit – sont paramétrés d’usine.
Les paramètres peuvent être modifiés à tout moment par la maintenance via l’interface boîtier de façade.

Code produit

VVI-D-MA

D = Diamètre de raccordement
100, 125, 160, 200, 250, 315, 400, 500
MA = Matériau
SS : Inox
ZT = Produit spécial
Y : Oui
N : Non

Code example

VVI-100, MA=SS, ZT=N
