Halton TLB – Wandauslass

Overview

• Horizontal plane jet air supply
• Suitable for supply and exhaust
• Installation of the diffuser on the wall in the vicinity of the ceiling
• Airflow rate measurement and adjustment functions
• Circular duct connection with gasket on the back or side of the plenum
• Cleaning of the terminal unit and supply ductwork enabled by the detachable diffuser section

Accessories

• Deflector for airflow pattern direction
• Cover sleeve for exposed installations (only for back connection)
• Pressure test plug

Abmessungen und gewicht

Halton TLB/B, TLB/C

Halton TLB/E, TLB/F

Gewicht (kg)

Material

Zubehör

Ummantelung (CE)        Richtungsteil (DP)

Product models

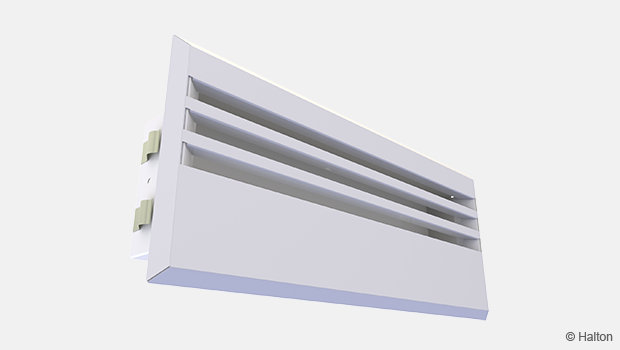

Fig.1.  TLB/A

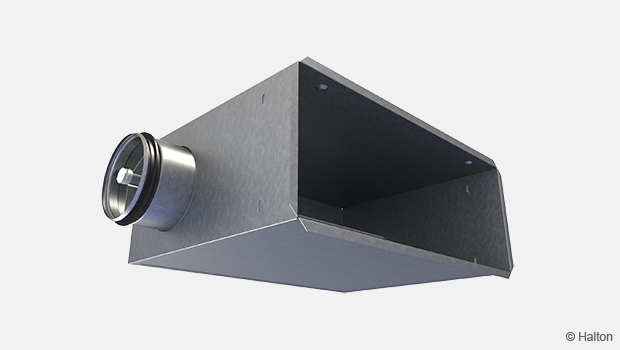

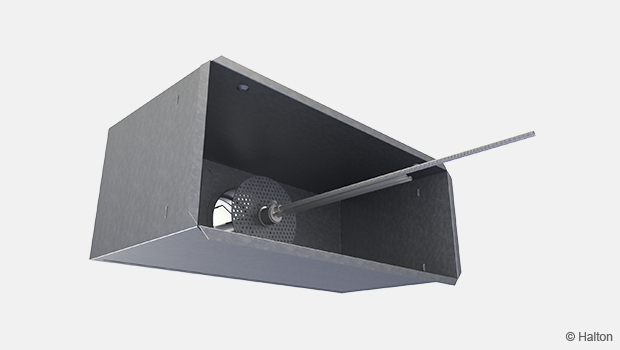

Fig.2. TLB/B                                                 Fig.3. TLB/E

Funktion

Die Lamellen des Auslasses richten das Strömungsprofil schräg in die Richtung der Decke. Die empfohlene max. Lufttemperaturdifferenz zwischen Zu- und Raumluft beträgt 8 °C. Größe und Form des Strömungsprofil kann durch Veränderung der Position des Richtungsteiles (Zubehör) eingestellt werden. Der Halton TLB kann auch als Ablufteinheit eingesetzt werden.

Montage

Nummer name
1.   Frontplatte
2.   Ausgleichsanplenumschlusskasten
3.   Mess- und regeleinheit MSM (MEM für Abluft)

Die empfohlene Montagedistanz vom Deckenniveau beträgt ca. 200 mm.

Montageöffnung

Montage

Befestigen Sie keine Schrauben oder Nieten im Abstand K1 vom vorderen Rand des Ausgleichsanschlusskastens, um so diesen Abschnitt für die Befestigung der Frontplatte (1) frei zu halten.

Sicherheitsabstand

Der empfohlene Sicherheitsabstand vor dem Zuluftelement beträgt 3xD.

Einstellung

Die Zuluftmenge wird mit der MSM Mess- und Regeleinheit eingestellt. Die Schläuche und Kontrolls Spindel werden durch die Frontplatte geführt, die danach wieder eingesetzt wird. Messen en Differenzdruck mit einem Manometer messen. Der Volumenstrom wird mithilfe der unten stehenden Formel kalkuliert.

Den Volumenstrom durch Drehen der Spindel einstellen, bis die gewünschte Einstellung erreicht ist. Die Regelplatte wird mit einer Schraube fixiert. Die Schläuche und die Spindel wieder in die Frontplatte setzen.

Der Abluftmenge wird mithilfe der separaten Messeinheit im Ausgleichsanschluss kasten ermittelt.

K-Faktor für Installationen mit unterschiedlichen Sicherheitsabständen (D = Kanaldurchmesser)

Zufuhrluft

Abluft

Wartung

Die Auslasseinheit öffnen und durch vorsichtiges Ziehen am Stab die Mess- und Regeleinheit entfernen (nicht an der Einstellspindel oder den Messschläuchen).

Bei Bedarf können die Teile mit einem Reinigungstuch abgewischt werden. Die Mess- und Regeleinheit wieder einsetzen, indem die Einheit mit dem Stab bis zum Anschlag gedrückt wird. Die Auslasseinheit in den Ausgleichsanschlusskasten, bis die Feder verriegelt.

Spezifikation

Der Wandauslass richtet den Volumenstrom schräg in Richtung Decke. Der Kanalanschluss liegt auf der Rückseite der Einheit. Größe und Form des Wurfschemas ist durch Veränderung der Position des Richtungsteiles (Zubehör) einstellbar.

Der Auslass umfasst einen Ausgleichsanschlusskasten aus feuerverzinktem Stahl und eine Auslasseinheit aus polyesterepoxidlackiertem Stahlblech in der Standardfarbe Wieß RAL 9010. Die ausbaubare Auslasseinheit hat einen Schalldämpfer und wird mit nicht sichtbaren Federn am Ausgleichsanschlusskasten befestigt.

Der Auslass bietet für Reinigung und Instandhaltung Zugang zum Ausgleichsanschlusskasten und zu den Kanälen.

Bestellcode

TLB/S-D

S = Construction
A   Diffuser section
B   Plenum (supply with MSM module)
C   Plenum (exhaust with MEM module)

D = Connection size
80, 100, 125, 160, 200

Sonstige optionen und zübehör

CO = Colour
W   White
X   Special colour

Sub products

CE   Cover sleeve (TLB)
DP   Deflection panel
PP   Pressure test plug

Code example

TLB/A-80, CO=W
