Product / ULA

Halton ULA – Tulo- ja poistoilmaventtiili

Kauniisti muotoiltu ja helposti säädettävissä.

  • Soveltuu tulo- tai poistoilmalle
  • Seinään tai kattoon asennettava
Request a Quote

Yleiskuvaus

  • Soveltuu tulo- tai poistoilma käyttöön
  • Kattoon tai seinään asennettava
  • Säädettävä ilmamäärä
  • Ilmavirran mittaus mahdollisuus
  • Kanavaäänien vaimennus
  • Virtauskuvio voidaan ohjata yhteen suuntaan
  • Asennus suoraan kanavaan tai käyttämällä erillistä asennuskehystä

Tuotemallit ja lisävarusteet

  • Asennuskehyksellä varustettu malli
  • Suojarengas, joka suojaa pintoja likaantumiselta
  • Jatko-osa, jonka avulla venttiili voidaan asentaa irti pinnasta

Pikavalinta

Kuva.1. Halton ULA, radiaalisuihku

Kuva.2. Halton ULA, poisto

Mitat ja paino

NS ØW ØW1
100 140 133
125 165 155
160 200 189
200 251 240

Paino

NS kg
100 0.4
125 0.5
160 0.6
200 0.9

Materiaali

Osa Materiaali Huom.
Liitoskaulus Teräs
Säätölautanen Teräs
Äänenvaimennusmateriaali Polyetyleeni
Säätölevy Polyetyleeni
Tiiviste Polyuretaani
Pintakäsittely Polyesterepoksi maalattu
valkoinen (RAL 9003/30%)
Erikoisvärejä saatavana

Lisävarusteet

Lisävarusteet Koodi Kuvaus
Suojarengas CS Suojaa pintoja likaantumiselta ja ohjaa ilmasuihkua ristikkokatoissa.
Jatko-osa EP Jatko-osa, jonka avulla venttiili voidaan asentaa irti katosta. Vakiokorkeus 50 mm.
Asennuskehys LF Asennuskehys ilman tiivistettä, korkeus 50 mm
Asennuskehys GF Tiivisteellä varustettu asennuskehys, korkeus 50 mm
Asennuskehys DF Kanavamitoitettu asennuskehys, joka voidaan asentaa suoraan kanavaosiin,
kuten kulmiin ja T-haaroihin.


Kuva 1. Suojarengas (CS)                              Kuva 2. Jatko-osa (EP)

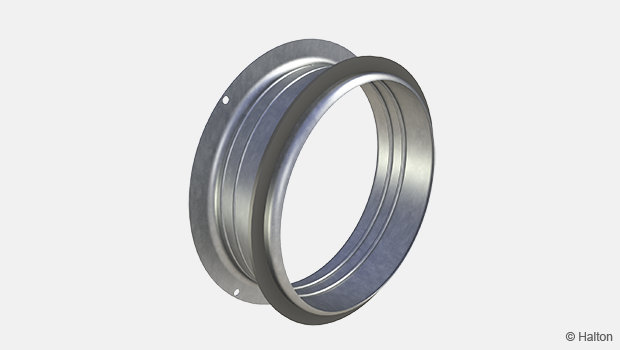

Kuva 3. Asennuskehys (LF)                              Kuva 4. Asennuskehys (GF)


Kuva 5. Asennuskehys (DF)

Toiminta


                            Tuloilma                                                    Poistoilma

Kun venttiiliä käytetään tuloilmalaitteena, virtauskuvio suunnataan laitteeseen sisältyvän suuntauslevyn avulla.

Painehäviö ja ilman tilavuusvirta määräytyvät virtauskuvion säädön ja säätölautasen asennon mukaan.

Venttiili vaimentaa kanavamelua.

Kun venttiiliä käytetään poistoilmalaitteena, painehäviötä ja ilman tilavuusvirtaa voidaan säätää poistamalla suuntauslevy ja muuttamalla säätölautasen asentoa.

Asennus

Tuloilmaventtiili Halton ULA asennetaan joko suoraan kanavaan kiinnitysjousilla tai vaihtoehtoisesti myös erillisen asennuskehyksen avulla (LF, GF tai DF).
Tuloilmaventtiili voidaan asentaa myös suojarenkaan (CS) avulla tai irti pinnasta jatko-osan (EP) avulla.

Suojarengas (CS)

CS-suojarengas suojaa kattopintaa likaantumiselta, ja sitä voidaan käyttää myös tuloilmasuihkun suuntaamiseksi avoimissa ristikkokattoasennuksissa.

NS Ø W2
100 290
125 315
160 350
200 400

Jatko-osa (EP)

EP-jatko-osan avulla venttiili voidaan asentaa irti kattopinnasta, jolloin tuloilmasuihku voidaan suunnata mahdollisen lähellä olevan esteen ohi.

NS Ø W4
100 150
125 175
160 210
200 260

Asennusaukko ontelolaatassa

NS Ø W3
100 96-101
125 121-126
160 155-161
200 195-201

Säätö

Kun Halton ULA venttiiliä käytetään tuloilmalaitteena, suuntauslevy asetetaan paikalleen ennen ilmasuihkun suuntaamista. Poistoilmalaitteessa ei käytetä suuntauslevyä.

Venttiiliä säädetään säätölautasta kiertämällä. Mittaa säätölautasen ja liitoskauluksen välisen aukon (A) koko (mm). Aseta laitteen sisään mittaussondi ja mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan seuraavalla kaavalla. Lukitse säätölautanen säädön jälkeen lukitusmutterilla.

Huolto

Koodiselitys
1.    Etulevy (säätölautanen)
2.    Suuntauslevy
3.    Liitoskaulus

Irrota Halton ULA venttiili ja kierrä säätölautanen (1) irti liitoskauluksesta (3) puhdistusta varten. Irrota suuntauslevy (2) poistamalla ensin kiinnitysjousi. Puhdista osat kostealla liinalla, mutta älä upota osia veteen. Puhdistuksen jälkeen asenna osat päinvastaisessa järjestyksessä takaisin paikalleen.

Tekninen määrittely

Tulo- ja poistoilmalle soveltuvassa pyöreässä venttiilissä tulee olla  teräksestä valmistettu irroitettava säätölautanen ja liitoskaulus. Laitteen vakioväri on valkoinen (RAL 9003/30%).

Suoraan kanavaan asennettaessa on käytettävä jousikiinnitteistä liitoskaulusta ja tiivisteellä varustettua asennuskehystä. Säätölautasessa tulee olla kanavamelua vaimentava äänenvaimennuslevy.

Kun venttiiliä käytetään tuloilmalaitteena, haluttu virtauskuvio tulee valita säätölautasta kiertämällä ja suuntauslevyä kääntämällä (180° tai 360°).

Tilauskoodi

ULA/S-D;CO-ZT

S = Malli
N     Vakiomalli jousikiinnityksellä
A     Kiinnitys asennuskehyksen avulla

D = Kanavaliitännän koko (mm)
100, 125, 160, 200

Muut ominaisuudet ja lisävarusteet

CO = Väri
SW    Signal white (RAL 9003)
X        Erikoisväri (RAL xxxx)

ZT  = Räätälöity tuote
N        Ei
Y        Kyllä (ETO)

Alituotteet

DF     Asennuskehys kanavaosia varten
GF     Asennuskehys
LF     Asennuskehys
CS     Peitelevy (ULA)
EP     Jatko-osa

Koodiesimerkki

ULA/A-100, CO=SW, ZT=N
