Halton ULA – Vanne

Présentation

• Bouche de soufflage ou d’extraction pour montage plafonnier, avec perte de charge réglable
• Installation sans collerette de montage, directement sur la gaine ou sur une collerette avec système baïonnette
• Orientation possible de la veine d’air
• Bouche avec isolation intégrée pour atténuation du bruit du flux d’air
• Facilité de mesure et de réglage du débit d’air

MODÈLES & ACCESSOIRES

• Modèle avec collerette de montage
• Collerette de propreté, pour éviter l’encrassement des surfaces voisines de la bouche
• Prolongateur pour montage de la bouche en saillie

Dimensions

Poids

Matériau

Accessoires

Fig.1. (CS)                                                      Fig.2. (EP)

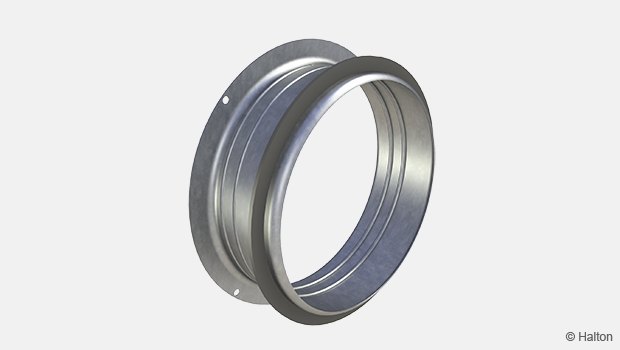

Fig.3. (LF)                                                      Fig.4. (GF)

Fig.5. (DF)

Fonction

    Extraction                                                                   Soufflage

• Pour un montage en soufflage, la veine d air est orientée au moyen d’un secteur rotatif interne.
• La perte de charge et le débit dépendent à la fois du réglage de débit d’air et de la position de la face avant.
• La bouche atténue les bruits du flux d air.
• Pour un montage en extraction, la perte de charge et le débit d’air désirés peuvent être réglés en déposant le secteur interne et en ajustant la position de la face avant.

Installation

La bouche est installée soit directement sur l’extrémité d’une gaine soit sur une collerette avec système baïonnette recevant les griffes de la bouche. Une autre possibilité consiste à installer le modèle à l’aide d’une collerette de montage séparée (LF, GF ou DF).
La bouche peut s’installer directement sur le plafond avec ou sans collerette de propreté (CS), ou en saillie au moyen d un prolongateur (EP).

Collerette de propreté CS

La collerette de propreté CS protège le plafond des salissures et peut également être utilisé pour orienter la veine d air dans le cas d’un montage sur faux plafond en résille.

Prolongateur EP

Le prolongateur EP permet de monter la bouche en saillie de plafond, pour que la veine d air évite les obstacles voisins en saillie.

Réservation à prévoir avec montage par baïonnette

Réglage

Pour un montage en soufflage, le secteur tournant est positionné pour orienter la veine d’air. En cas de montage en extraction, le secteur tournant n’est pas utilisé.
La bouche se règle en tournant la face avant. Mesurer (en mm) la position de l’ouverture (A) de la face avant. Placer un tube de mesure à l’intérieur de la bouche et mesurer la pression différentielle avec un manomètre. Le débit d’air correspondant est calculé selon la formule ci-dessous Le réglage terminé, verrouiller la face avant à l’aide de l’écrou de blocage.

q_v              Débit aéraulique instantané [l/s]
k                Facteur k du produit, avec k = W (mm) x H (mm) x 0,001054
Δp_m              Pression différentielle mesurée par la sonde [Pa]

Entretien

N° de REPÈRE  DÉNOMINATION
1    PANNEAU AVANT
2    SECTEUR DE RÉGLAGE
3    COLLERETTE EXTERIEURE

Pour le nettoyage, démonter la face avant (1) de la collerette de raccord (3). Déposer le secteur tournant (2) en tirant sans forcer pour détacher le ressort. Nettoyer les composants avec un tissu humidifié, ne pas les plonger dans l’eau. Après nettoyage, remonter en utilisant la procédure inverse.

Spécifications

Bouche de soufflage et d’extraction ULA de marque HALTON avec une face avant circulaire démontable par simple rotation et une collerette extérieure en acier revêtues de peinture époxy-polyester de couleur standard blanche (RAL 9003).
La collerette extérieure comporte des griffes pour la fixation sur un manchon et un joint d’étanchéité pour se monter directement sur la gaine.
La façade comporte un panneau d’insonorisation pour réduire le bruit du flux d’air.

La veine d’air et la perte de charge sont réglées en tournant la façade de diffusion et en ajustant l’ouverture entre collerette et façade.

Pour le montage en soufflage, la direction de la veine d’air est ajustée grâce au registre sectoriel monté dans la bouche.

Code produit

ULA/S-D

S = modèle
N  Standard
A  Montage avec griffes

D = diamètre de raccordement
100,125,160,200

Options et accessoires

CO = couleur
SW  Blanc
X      Couleur spécifique

ZT = Tailored poduct
N         No
Y         Yes (ETO)

Produits modulaires

CS  Manchon de raccordement (ULA)
EP  Prolongateur
LF  Cadre de montage
GF  Cadre de montage
DF  Cadre de montage pour gaine

Exemple de code

ULA/N-100, CO=SW, ZT=N
