Product / ZRE
Yleiskuvaus
- Laaja ilmavirran säätöalue
- Tasainen ilmavirran virtauskuvio saadaan aikaan pienillä rei’illä, jotka muodostavat optimaaliset virtausolosuhteet hajottimen välittömään läheisyyteen
- Piennopeuksinen ilmavirta suuntautuu vaakasuoraan lattiatasossa.
- Laite voidaan asentaa myös seinän sisään.
- Kattoasennusmalli saatavilla räätälöitynä ratkaisuna. Ota yhteyttä myyntiin.
- Irrotettava etulevy ja metallinen sisärakenne mahdollistavat laitteen ja kanavan helpon puhdistuksen
- Valittavissa on joko pyöreä tai suorakaiteen muotoinen kanavaliitäntä sekä integroitu kumitiiviste laitteen ylä- tai alaosassa tai pyöreä liitäntä laitteen sivulla tai takaosassa
Tuotemallit ja lisävarusteet
- Useita kanavaliitäntävaihtoehtoja
- Ruostumattomasta teräksestä (AISI 316L) valmistettu malli
- Erikoispaksulla (1,5 mm) etulevyllä varustettu malli
- Kanavasuoja
- Asennussokkeli (matala ja korkea malli)
- Peitelista
Pikavalinta

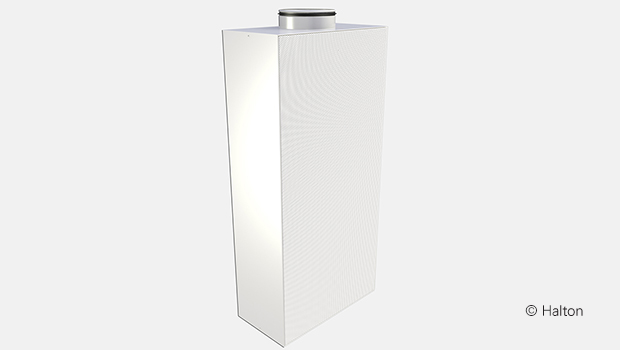

Kuva 1. Halton Zen Rectangular, yläliitäntä
Kuva 2. Halton Zen Rectangular, vasen ja oikea liitäntä
Kuva 3. Halton Zen Rectangular, takaliitäntä
Mitat ja paino
NS | W | H | W1 | H1 | K | K1 | ØD |
125 | 550 | 540 | 275 | 125 | 240 | 110 | 124 |
160 | 550 | 540 | 275 | 125 | 240 | 110 | 159 |
200 | 550 | 1140 | 275 | 145 | 280 | 130 | 199 |
250 | 660 | 1350 | 330 | 170 | 330 | 155 | 249 |
315 | 830 | 1600 | 415 | 200 | 400 | 188 | 314 |
400 | 950 | 2000 | 475 | 245 | 480 | 230 | 399 |
*) 1000×300 | 1150 | 2000 | 575 | – | 380 | 180 | 998×298 |
*) Saatavilla vain yläliitännällä
- AB/ZRE-asennussokkeli: Korkeus = 70 mm
- SB/ZRE-asennussokkeli, korkea malli:
Korkeus = 200 mm, W = W+120, K = K+60
Paino
NS | kg |
---|---|
125 | 10.7 |
160 | 10.7 |
200 | 20.0 |
250 | 28.3 |
315 | 41.0 |
400 | 58.0 |
1000×300 | 62.4 |
Materiaali
Osa | Materiaali | Huom. |
Etulevy | Rei’itetty sinkitty teräslevy | Vaihtoehtona haponkestävä teräs (AISI 316L) |
Polyesteriepoksimaalattu, valkoinen (RAL 9003/30 % kiiltoaste) |
Erikoisvärejä saatavana | |
Kotelo | Sinkitty teräs | Vaihtoehtona haponkestävä teräs (AISI 316L) |
Virtauksen tasauslevy | Sinkitty teräs | Vaihtoehtona haponkestävä teräs (AISI 316L) |
Paineenmittausputki | Muovi | – |
Liitoskaulus | Sinkitty teräs | Vaihtoehtona haponkestävä teräs (AISI 316L) |
Tiiviste | Kumiseos | – |
Kanavasuoja | Sinkitty teräs | – |
Polyesteriepoksimaalattu, valkoinen (RAL 9003/30 % kiiltoaste) |
Erikoisvärejä saatavana | |
Asennussokkeli | Sinkitty teräs | – |
Polyesteriepoksimaalattu, valkoinen (RAL 9003/30 % kiiltoaste) |
Erikoisvärejä saatavana | |
Peitelista | Sinkitty teräs | Vaihtoehtona haponkestävä teräs (AISI 316L) |
Polyesteriepoksimaalattu, valkoinen (RAL 9003/30 % kiiltoaste) |
Erikoisvärejä saatavana |
Lisävarusteet
Lisävaruste | Koodi | Kuvaus | Huom. |
Kanavasuoja (1) | DC | Vakiopituudet 500 / 1000 / 1500 / 2000 mm |
|
Asennussokkeli (2) | AB | Vakiokorkeus 100 mm | |
Asennussokkeli | SB | Vakiokorkeus 200 mm / Mitat = yksikön koko + 60 mm |
Korkea malli (myymälä) |
Peitelista | CL | Peitelista seinä- tai kattokiinnitystä varten |
Tuotemallit
- Kanavasuoja (DC) rei’itettyä teräslevyä (sama materiaali kuin ZRE-yksikössä)
- Ruostumattomasta teräksestä (AISI 316L) valmistettu malli
- Paksu etulevy (1,5 mm)
- Vaihtoehtoinen kanavaliitännän sijainti
(vasemmalla, oikealla tai takana – kts. kuvat alla)
Huom. Koko 1000×300 on saatavilla vain yläliitännällä.
Kuva 1. Liitäntä ylhäällä (ZRE/T)
Kuva 2. Liitäntä vasemmalla (ZRE/L)
Kuva 3. Liitäntä oikealla (ZRE/R)
Kuva 4. Takaliitäntä (ZRE/B)
Toiminta
Tuloilma johdetaan huonetilaan laitteen etulevyn läpi, yleensä hieman huoneilmaa viileämpänä. Tuloilma laskeutuu lattiatasolle, virtaa vähitellen pienellä nopeudella oleskeluvyöhykkeelle ja nousee sen jälkeen taas ylöspäin lämpimien pintojen aiheuttaman konvektion vaikutuksesta. Piennopeuksinen virtauskuvio on suunnattu eteenpäin.
Laitteessa on tukkeutumaton rakenne, joka on helppo avata ja puhdistaa.
Halton PRA- ja Halton PTS/C-yksiköitä voidaan käyttää ilmavirtasäätimenä pyöreissä kanavissa.Jotta ilmavirta voidaan mitata luotettavasti, suositeltu ilmavirtasäätimen ja tuloilmalaitteen välinen suojaetäisyys on viisi kertaa kanavan halkaisija. Mikäli ilmavirtasäädin asennetaan tätä lähemmäksi tuloilmalaitetta (vähimmäisetäisyys on kolme kertaa kanavan halkaisija), ilmavirran muoto on oikea, mutta ilman tilavuusvirran mittaustulos ei välttämättä vastaa todellisuutta. Kun ilmavirtasäädin asennetaan lähelle tuloilmalaitetta (vähimmäisetäisyys on 3xD), näiden yksiköiden väliin tarvitaan mahdollisesti äänenvaimennin.
Huom: Virtauskuviotiedot on määritetty tuote asennettuna lattiatasolle.
Asennus
Laitteen asennus suoritetaan seuraavassa järjestyksessä:
A) Asennus ilman sokkelia:
Kiinnitä asennuskiinnikkeet (4 paikkaa) laitteeseen (1).
Aseta laite (2) paikalleen seinälle ja kiinnitä se asennuskiinnikkeillä
(sisältyvät toimitukseen).
Asennus sokkelin kanssa:
Kiinnitä asennussokkeli (6) lattiaan ja kiinnitä sitten laite (2) sokkeliin.
B) Kiinnitä kanavasuojan sivuosat (4) ruuveilla (ei sisälly toimitukseen) suojan läpi
seinään laitteen ja katon väliin..
C) Kiinnitä kanavasuojan etulevy (5) kanavien asennuksen jälkeen.
D) Mikäli käytetään useita kanavasuojan osia, kiinnitä ne ruuveilla
(eivät sisälly toimitukseen).
E) Asenna tuloilmayksikön etulevy (6).
Kattoasennusmalli saatavilla räätälöitynä ratkaisuna. Ota yhteyttä myyntiin.
Säätö
Tuloilmalaitteen ilman virtausnopeus määritetään mittaamalla paine-ero mittausyhteestä manometrillä. Käytä riittävän ohutta mittausputkea, jotta se mahtuu mittausyhteeseen. Tiivistä mittausyhde teipillä tai toisella tiivisteellä mittaustarkkuuden varmistamiseksi.
Ilman tilavuusvirta lasketaan seuraavalla kaavalla:
Arvot k-kertoimelle kaavaan
(D = kanavan halkaisija, L/R-T-B = kanavaliitoksen sijainti)
D | k – L/R | k – T | k – B |
125 | 10.9 | 11.1 | 12.1 |
160 | 15.6 | 16.2 | 17.1 |
200 | 27.3 | 26.9 | 29.1 |
250 | 44.3 | 42.9 | 47.6 |
315 | 67.9 | 66.1 | 74.2 |
400 | 105.7 | 100.7 | 118.1 |
1000X300 | – | 166.3 | – |
Huolto
Koodiselitys
1. Etulevy
2. Kotelo
Avaa etulevy (1) vetämällä jousikiinnikkeet varovasti ulos.
Virtauksen tasauslevy voidaan irrottaa tarvittaessa.
Pyyhi osat puhtaaksi kostealla liinalla.Älä upota osia veteen.
Asenna osat puhdistuksen jälkeen takaisin paikalleen käänteisessä järjestyksessä.
Tekninen määrittely
Tuloilmalaitteen osat ovat sinkittyä terästä. Laite on maalattu valkoisella (RAL 9003) polyesteriepoksimaalilla.
Laite on vankkarakenteinen, huoltovapaa ja tukkeutumaton.
Laitteeseen kuuluu irrotettava, rei’itetty etulevy, virtauksen tasauslevy sekä kotelo.
Laitteen yläosassa on pyöreä tai suorakaiteen muotoinen kanavaliitäntä, tai pyöreä kanavaliitäntä vasemmalla/oikealla puolella tai laitteen takaosassa sen mukaan, miten laite on tarkoitus suunnata.
Asennuskiinnikkeet toimitetaan laitteen mukana. Ruuvit eivät sisälly toimitukseen.
Tuotevaihtoehdot
Laitteen mukana voidaan tarvittaessa toimittaa kanavasuoja ja/tai asennussokkeli.
Laitteeseen on saatavana 1,5 mm:n paksuinen, sinkitystä teräksestä valmistettu etulevy, mikäli asennuspaikka edellyttää lisäsuojausta.
Tilauskoodi
ZRE/S-D; MA-TP-CO-ZT
S = Kanavaliitännän sijainti
T Yläliitäntä
L Liitäntä vasemmalla
R Liitäntä oikealla
B Takaliitäntä
D = Kanavaliitännän koko (mm)
125, 160, 200, 250, 315, 400
1000 x 300 (vain yläliitannällä)
Muut ominaisuudet ja lisävarusteet
MA = Materiaali
CS Teräs
AS Haponkestävä teräs (AISI 316L)
TP = Etulevyn paksuus 1.5 mm
N Ei
Y Kyllä
CO = Väri
SW Valkonen (RAL 9003)
X Erikoisväri (RAL xxxx)
ZT = Räätälöity tuote
N Ei
Y Kyllä (ETO)
Alituotteet
DC Kanavasuoja
AB Asennussokkeli, perusmalli
SB Asennussokkeli, korkeamalli
CL Peitelista
Koodiesimerkki
ZRE/T-160, MA=CS, TP=N, CO=SW, ZT=N
