Halton Safe Management (HSM) – Palopeltien valvonta- ja ohjauskeskus
u003cpu003eu003cstrongu003ePoistunut valikoimasta 1.1.2021u003c/strongu003eu003cbr /u003enu003cstrongu003eu0026#8211; korvaava tuote Halton Safe Management 2.0 (SM2)u003c/strongu003eu003c/pu003enu003cpu003eHalton Safe toimii yhdessä sähköislllä toimilaitteilla varustettujen Halton palopeltien kanssa varmistaen ihmisten, eläinten, omaisuuden ja ympäristön turvallisuuden.u003c/pu003enu003culu003enu003cliu003eAikaohjattu, ulkopuolinen tai käsikäyttöinen palopeltien toimintatestausu003c/liu003enu003cliu003eToimintatestauksen raportointi käytettävissäu003c/liu003enu003cliu003eOhjausjärjestelmään voidaan liittää jopa 200 palopeltiä ja 200 savunilmaisinta.u003c/liu003enu003c/ulu003en
Yleiskuvaus
u003ch2u003ePoistunut valikoimasta 1.1.2021u003cbr /u003enu0026#8211; korvaava tuote Halton Safe Management 2.0 (SM2)u003c/h2u003enu003culu003enu003cliu003eHalton HSM toimii yhdessä toimilaitteella (käyttöjännite 24 V) varustettujen Haltonin palonrajoittimien kanssau003c/liu003enu003cliu003ePalonrajoittimien sulkutoiminta tulipalotilanteessa (perustuu lämpösulakkeen, savunilmaisimen tai ulkoisen hälytyssignaalin toimintaan)u003c/liu003enu003cliu003eAikaohjattu, ulkopuolinen tai käsikäyttöinen palopeltien toimintatestausu003c/liu003enu003cliu003eToimintatestauksen raportointiu003c/liu003enu003cliu003ePuhaltimien pysäytys palotilanteessa ja toimintatestin aikana (valinnainen)u003c/liu003enu003cliu003eUlostulot palo- ja huoltohälytysten etäindikointia vartenu003c/liu003enu003cliu003ePaikallinen hälytyksen ilmaus palohälytys- ja huoltohälytysolosuhteissau003c/liu003enu003cliu003eHelppo käyttöönottou003c/liu003enu003cliu003eJärjestelmän käyttö tapahtuu 5,7” graafiselta kosketusnäytöltäu003c/liu003enu003cliu003eHSM ohjausjärjestelmään voidaan liittää jopa 200 palonrajoittinta ja 200 savunilmaisinta.u003c/liu003enu003c/ulu003enu003ch2u003eTuotemallit ja lisävarusteetu003c/h2u003enu003culu003enu003cliu003eKeskusyksikköä HSM laajennetaan modulaarisesti Halton Safe Link (HSL) -ohjainlaitteilla, joihin palonrajoittimet ja savuilmaisimet kytketään. Yhteen Halton Safe Link-ohjainlaitteeseen voidaan kytkeä 1-4 palonrajoitinta ja 1-4 savuilmaisinta, joita se ohjaa omalla ohjauslogiikalla. Palonrajoittimet ja savuilmaisimet voidaan ryhmitellä maksimissaan 15 eri ryhmään, jolloin palohälytyksen sattuessa voidaan sulkea vain kyseisen paloalueen palonrajoittajatu003c/liu003enu003cliu003eHalton Safe Power (HSP) 24V muuntajaan voidaan liittää enintään 6 kpl Halton Safe Link (HSL) ohjainlaitettau003c/liu003enu003cliu003eOptiona järjestelmään on saatavana 3G-etäyhteys, jolloin kaikki kosketusnäyttöä vastaavat toimenpiteet voidaan tehdä Internet-selaimella.u003c/liu003enu003cliu003eKanavaan tai huoneeseen asennettavat savuilmaisimet.u003c/liu003enu003c/ulu003en
Mitat

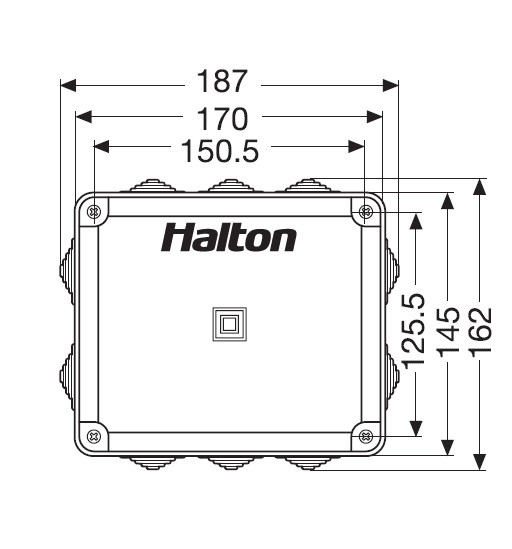

u003cpu003eu003cimg decoding=u0022asyncu0022 src=u0022https://www.halton.com/wp-content/uploads/2020/08/Halton_SAFE_measurements_2.jpgu0022 alt=u0022u0022 /u003eu003c/pu003enu003cdivu003eu003c/divu003enu003ch2u003eHalton SAFE POWER (HSP) ja LINK (HSL)u003c/h2u003enu003cpu003eu003cimg decoding=u0022asyncu0022 src=u0022https://www.halton.com/wp-content/uploads/2020/08/HSM_link_power.jpgu0022 alt=u0022u0022 /u003eu003c/pu003en
Materiaali
u003ctableu003enu003ctbodyu003enu003ctru003enu003ctdu003eu003cstrongu003eOSAu003c/strongu003eu003c/tdu003enu003ctdu003eu003cstrongu003eMATERIAALIu003c/strongu003eu003c/tdu003enu003ctdu003eu003cstrongu003ePINTAKÄSITTELYu003c/strongu003eu003c/tdu003enu003ctdu003eu003cstrongu003eHUOMAUTUSu003c/strongu003eu003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eHalton SAFE (HSM)u003c/strongu003eu003c/tdu003enu003ctdu003eMuoviu003c/tdu003enu003ctdu003eValkoinenu003c/tdu003enu003ctdu003eIP40,Virransyöttö 230VACu003cbr /u003en5,7u0026#8243; kosketusnäyttöu003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eHalton SAFE Link (HSL)u003c/strongu003eu003c/tdu003enu003ctdu003eMuoviu003c/tdu003enu003ctdu003eValkoinenu003c/tdu003enu003ctdu003eIP55, polystyreenikotelo UL94V-0, IEC 695-2-1u003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eHalton SAFE Power (HSP)u003c/strongu003eu003c/tdu003enu003ctdu003eMuoviu003c/tdu003enu003ctdu003eValkoinenu003c/tdu003enu003ctdu003eIP55, polystyreenikotelo UL94V-0, IEC 695-2-1u003c/tdu003enu003c/tru003enu003c/tbodyu003enu003c/tableu003en
Lisävarusteet
u003ctableu003enu003ctbodyu003enu003ctru003enu003ctdu003eu003cstrongu003eTUOTEMALLI/u003cbr /u003enLISÄVARUSTEu003c/strongu003eu003c/tdu003enu003ctdu003eu003cstrongu003eKOODIu003c/strongu003eu003c/tdu003enu003ctdu003eu003cstrongu003eKUVAUSu003c/strongu003eu003c/tdu003enu003ctdu003eu003cstrongu003eHUOMAUTUSu003c/strongu003eu003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eSAFEu003c/strongu003eu003c/tdu003enu003ctdu003eHSMu003c/tdu003enu003ctdu003eValvonta ja ohjauskeskus johon voidaan liittää enintään 50 Halton SAFE LINK ohjainlaitetta.u003c/tdu003enu003ctdu003eKäyttöjännite on 230 VACu003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eSAFE LINKu003c/strongu003eu003c/tdu003enu003ctdu003eHSLu003c/tdu003enu003ctdu003eHalton SAFE Valvonta ja ohjauskeskusta laajennetaan modulaarisesti Halton SAFE LINK -ohjainlaitteilla, joihin palonrajoittimet ja savuilmaisimet kytketäänu003c/tdu003enu003ctdu003eYhteen SAFE LINK-ohjainlaitteeseen voidaan kytkeä1-4 palonrajoitinta ja 1-4 savuilmaisintau003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eSAFE POWERu003c/strongu003eu003c/tdu003enu003ctdu003eHSPu003c/tdu003enu003ctdu003eMuuntajaan voidaan liittää enintään 6 kpl SAFE LINK (HSL) ohjainlaitettau003c/tdu003enu003ctdu003e24 VACu003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eOptinen savu-u003cbr /u003enilmaisinu003c/strongu003eu003c/tdu003enu003ctdu003eDu003c/tdu003enu003ctdu003eKanavaan liitettävä malliu003c/tdu003enu003ctdu003eCalectro UG-3-Ou003cbr /u003enIP54u003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eOptinen savu-u003cbr /u003enilmaisinu003c/strongu003eu003c/tdu003enu003ctdu003eRu003c/tdu003enu003ctdu003eHuoneeseen asennettava malliu003c/tdu003enu003ctdu003eCalectro ST-P-DAu003cbr /u003enIP54u003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eAerosoliu003c/strongu003eu003c/tdu003enu003ctdu003eSu003c/tdu003enu003ctdu003eSäiliö savutestiä vartenu003c/tdu003enu003ctdu003eCalectro RDP-300u003c/tdu003enu003c/tru003enu003c/tbodyu003enu003c/tableu003enu003cpu003eKanavaan liitettävät savuilmaisimet toimitetaan pyöreän ja eristetyn kanaviston asennussokkelilla sekä 600 mm:n venturiputkella varustettuina.u003c/pu003enu003cpu003eu003cimg decoding=u0022asyncu0022 src=u0022https://www.halton.com/wp-content/uploads/2020/08/savupullo.jpgu0022 alt=u0022u0022 /u003eu003c/pu003enu003cpu003eSavupullo.u003c/pu003enu003cpu003eu003cimg decoding=u0022asyncu0022 src=u0022https://www.halton.com/wp-content/uploads/2020/08/kanavasavuanturin20asennusteline.jpgu0022 alt=u0022u0022 /u003eu003cbr /u003enKanavasavuanturin asennusteline.u003c/pu003enu003cpu003eu003cimg decoding=u0022asyncu0022 src=u0022https://www.halton.com/wp-content/uploads/2020/08/savuanturi20kanavaan.jpgu0022 alt=u0022u0022 /u003eu003cbr /u003enSavuanturi kanavaan.u003c/pu003enu003cpu003eu003cimg decoding=u0022asyncu0022 src=u0022https://www.halton.com/wp-content/uploads/2020/08/savuanturi20kattoon.jpgu0022 alt=u0022u0022 /u003eu003cbr /u003enSavuanturi kattoon.u003c/pu003en
Toiminta
u003cpu003eu003cstrongu003eHalton SAFE palonrajoittimien ohjausjärjestelmä ohjaa u003c/strongu003eu003cstrongu003ejopa 200 palonrajoittimen sekä savuilmaisimen u003c/strongu003eu003cstrongu003etoimintaa.u003c/strongu003eu003c/pu003enu003cpu003eKeskusyksikköä laajennetaan modulaarisesti Halton SAFE LINK -ohjainlaitteilla, joihin palonrajoittimet ja savuilmaisimet kytketään. Yhteen SAFE LINK-ohjainlaitteeseen voidaan kytkeä 1-4 palonrajoitinta ja 1-4 savuilmaisinta, joita se ohjaa omalla ohjauslogiikalla. Palonrajoittimet ja savuilmaisimet voidaan ryhmitellä maksimissaan 15 eri ryhmään, jolloin palohälytyksen sattuessa voidaan sulkea vain kyseisen paloalueen palonrajoittimet. Jokainen palonrajoitin tai SAFE LINK-ohjainlaite voidaan asettaa myös toimimaan omana ryhmänään.u003cbr /u003enPalonrajoittimet voidaan testata automaattisesti käyttäjän määrittämänä aikana viikkoaikaohjelman perusteella. Järjestelmä kirjoittaa suoritetusta testistä raportin, josta ilmenee jokaisen palonrajoittimen toiminta. Järjestelmän käyttö tapahtuu 5,7” graafiselta kosketusnäytöltä, josta voidaan tehdä kaikki tarvittavat käyttötoimenpiteet. Optiona järjestelmään on saatavana 3G-etäyhteys, jolloin kaikki kosketusnäyttöä vastaavat toimenpiteet voidaan tehdä Internet-selaimella.u003c/pu003enu003cpu003eHalton SAFE- keskusyksikön vikaantuessa tai sähkökatkoksen aikana Halton SAFE LINK-ohjainlaitteet toimivat itsenäisesti. Halton SAFE LINK- ohjainlaitteen menettäessä 24 VAC kayttöjännitteensä palotilanteen tai muun sähkökatkon vuoksi palonrajoittimet sulkeutuvat jousivoimalla kiinni. Keskusyksikköön on mahdollista liittää myös varmennusakusto, jolloin hälytysten jatkosiirto toimii myös sähkökatkotilanteessa. Halton SAFE- ohjauskeskuksen käyttöjännite on 230 VAC.u003c/pu003enu003cpu003eu003cimg decoding=u0022asyncu0022 src=u0022https://www.halton.com/wp-content/uploads/2020/08/Halton_SAFE_periaatekuva.jpgu0022 alt=u0022u0022 /u003eu003c/pu003en
Asennus
u003cpu003eKeskusyksikkö toimitetaan maadoitettuun pistorasiaan kytkettävällä verkkojohdolla. Verkkojohto toimii samalla Halton SAFE:n irtikytkentälaitteena. SAFE-ohjauskeskus koostuu yleensä I/O- ja keskusyksiköstä, jotka on asennettu ohjauskeskuskaappiin. Keskusyksikkö sisältää 5,7” kosketusnäytön, joka on kiinnitetty ohjauskeskuskaapin etulevyyn. Keskusyksikkö voidaan myös asentaa I/O-yksikön päälle tai viereen tai tarvittaessa myös kauemmaksi I/O-yksiköstä vaikka eri huonetilaan. I/O-yksikkö kiinnitetään poraamalla ruuvit sen kulmissa olevien ulokkeiden läpi. Kytkentöjen tekemisen jälkeen yksikön päälle asennetaan valkoinen välilevy kiristämällä ruuvit neljään sen pinnassa olevaan reikään. Mikäli keskusyksikkö kiinnitetään I/O-yksikön päälle, tulee näillä ruuveilla kiinnittää myös metallinen välilevy. Asennettaessa keskusyksikkö suoraan seinälle, porataan tämä välilevy seinään. Itse keskusyksikkö kiristetään sen alareunasta kahdella ruuvilla.u003c/pu003enu003cpu003elisätietoja sähköisistä kytkennöistä erillisessä käyttö ja asennusoppaassa.u003c/pu003en
Huolto
u003cpu003eHalton SAFE (HSM)-valvontaja ohjauskeskus sekä Halton SAFE LINK (HSL) ei vaadi erityisiä huoltotoimia.u003c/pu003enu003cpu003eCalectron kanava-tai kattoasenteisia savuilmaisimiet ilmaisevat:u003c/pu003enu003culu003enu003cliu003eHuoltohälytys (Service) = tapahtuu ilmaisimen likaantuessa tiettyyn pisteeseen. Tämä hälytys ei sulje palonrajoittimia.u003c/liu003enu003cliu003eSavuhälytys (Alarm) = tämä sulkee ko. savuilmaisimen käyttöryhmän palonrajoittimet.u003c/liu003enu003cliu003eOikosulkuhälytys (Short Cut) = tämä tarkoittaa sitä, että savuilmaisimen linjassa on oikosulku. Tämä sulkee ko. savuilmaisimen käyttöryhmän palonrajoittimet.u003c/liu003enu003cliu003eKaapeli poikki (Broken Line) = tämä tarkoittaa, että linja savuilmaisimelle on poikki, tämä sulkee savuilmaisimen käyttöryhmän palonrajoittimet.u003c/liu003enu003c/ulu003enu003cpu003eSavuilmaisimien puhdistus tehdään Calectron ohjeiden mukaisesti.u003c/pu003en
Käyttöönotto
u003cpu003eJärjestelmän käyttöönotto on ohjeistettu tuotteen mukana toimitettavassa u0026#8220;Halton SAFE- käyttö ja asennusoppaassau0026#8221;.u003c/pu003enu003cpu003eHalton tarjoaa asiakkaalleen järjestelmän käyttöönoton tukipalvelua alla olevan taulukon mukaisesti. Pyydä tarjous palvelusta Haltonin myynnistä.u003c/pu003enu003ctableu003enu003ctbodyu003enu003ctru003enu003ctdu003eu003cstrongu003ePalvelun Nimiu003c/strongu003eu003c/tdu003enu003ctdu003eu003cstrongu003ePalvelusisältöu003c/strongu003eu003c/tdu003enu003ctdu003eu003cstrongu003eAsiakkaan velvollisuudetu003c/strongu003eu003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eTestausu003c/strongu003eu003c/tdu003enu003ctdu003eHalton testaa Järjestelmän toiminnan, tarkastaa palonrajoittimien/savupeltien toiminnan paikalla ja toimittaa testiraportin.u003c/tdu003enu003ctdu003eAsiakas kytkee järjestelmän ja osoitteellistaa palonrajoittimet/savupellit.u003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eKäyttöönottou003c/strongu003eu003c/tdu003enu003ctdu003eKäyttöönotto; toimintojen ohjelmointi ja palorajoittimien osoitteelistaminen. u003cstrongu003eSisältää myös Testaus -paketinu003c/strongu003eu003c/tdu003enu003ctdu003eAsiakas kytkee järjestelmän.u003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eJärjestelmän 24V Kytkentäu003c/strongu003eu003c/tdu003enu003ctdu003eHalton tekee keskuksen ja kenttälaitteiden väliset kytkennät. u003cstrongu003eLisäpalvelu Käyttöönotto -pakettiin (Paketti 2).u003c/strongu003eu003c/tdu003enu003ctdu003eAsiakas tekee vahvavirtakytkennät, kiinnittää Halton Linkin suunnitelmien mukaisesti ja vetää johdot komponenteilleu003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003ePaikannuskuvatu003c/strongu003eu003c/tdu003enu003ctdu003eHalton ohjelmoi palonrajoittimien paikannuskuvat (Kerroksittain/Pystynousuittain) keskusyksikön näytölle. u003cstrongu003eLisäpalvelu Käyttöönotto -pakettiin (Paketti 2).u003c/strongu003eu003c/tdu003enu003ctdu003eAsiakas toimittaa lopulliset suunnitteludokumentitu003c/tdu003enu003c/tru003enu003ctru003enu003ctdu003eu003cstrongu003eKorjaustyöu003c/strongu003eu003c/tdu003enu003ctdu003eAsiakkaan niin halutessa Halton korjaa havaitut viat ja puutteet tarkastuksen yhteydessä,u003c/tdu003enu003ctdu003eAsiakas sitoutuu etukäteen maksamaan korjauksista aiheutuvat lisätyöt. Vaihtoehtoisesti Halton toimittaa asiakkaalle vikaraportin ja korjauksista neuvotellaan erikseen u0026#8211; kustannus on tällöin kuitenkin käytännössä aina suurempi.u003c/tdu003enu003c/tru003enu003c/tbodyu003enu003c/tableu003en
Tekniset määrittelyt
u003cpu003eu003cstrongu003eHalton SAFE palonrajoittimien ohjausjärjestelmä 200 palonrajoittimelle sekä 200 savuilmaisimelle.u003c/strongu003eu003c/pu003enu003cpu003eKeskusyksikköä laajennetaan modulaarisesti Halton SAFE LINK -ohjainlaitteilla, joihin palonrajoittimet ja savuilmaisimet kytketään. Yhteen SAFE LINK-ohjainlaitteeseen voidaan kytkeä 1-4 palonrajoitinta ja savuilmaisinta, joita se ohjaa omalla ohjauslogiikalla. Palonrajoittimet ja savuilmaisimet voidaan ryhmitellä maksimissaan 15 eri ryhmään, jolloin palohälytyksen sattuessa voidaan sulkea vain kyseisen paloalueen palonrajoittimet. Jokainen palonrajoitin tai SAFE LINK-ohjainlaite voidaan asettaa myös toimimaan omana ryhmänään. Palonrajoittimet voidaan testata automaattisesti käyttäjän määrittämänä aikana viikkoaikaohjelman perusteella. Järjestelmä kirjoittaa suoritetusta testistä raportin, josta ilmenee jokaisen palonrajoittimen toiminta. Järjestelmän käyttö tapahtuu 5,7” graafiselta kosketusnäytöltä, josta voidaan tehdä kaikki tarvittavat käyttötoimenpiteet. Optiona järjestelmään on saatavana 3G-etäyhteys, jolloin kaikki kosketusnäyttöä vastaavat toimenpiteet voidaan tehdä Internet-selaimella.u003c/pu003enu003cpu003eHalton SAFE- keskusyksikön vikaantuessa tai sähkökatkoksen aikana Halton SAFE LINK-ohjainlaitteet toimivat itsenäisesti. Halton SAFE LINK- ohjainlaitteen menettäessä 24 VAC käyttöjännitteensä palotilanteen tai muun sähkökatkon vuoksi palopellit sulkeutuvat jousivoimalla kiinni. Keskusyksikköön on mahdollista liittää myös varmennusakusto, jolloin hälytysten jatkosiirto toimii myös sähkökatkotilanteessa.u003c/pu003enu003cpu003ePalopeltien testitoiminnon tulee käynnistyä automaattisesti säädetyin välein, manuaalisesti tai ulkoisen järjestelmän käynnistämänä. Järjestelmän tulee pystyä sulkemaan puhaltimet testauksen ajaksi.u003c/pu003enu003cpu003eTulipalotilanteessa järjestelmän tulee pystyä sulkemaan kaikki palvelualueella olevat palonrajoittimet ja puhaltimet. Palohälytyksen tulee aktivoitua lämpösulakkeen, palopellin, savuilmaisimen tai ulkoisen hälytyksen toiminnan vaikutuksesta.u003c/pu003enu003cpu003eLaitteen tulee sijaita kaapissa, joka on helppo asentaa haluttuun kohteeseen. Kaapin tulee täyttää IP40-suojausluokan vaatimukset.u003c/pu003enu003cpu003eSavuilmaisimien tulee olla asennettavissa huoneeseen tai kanavistoon.u003c/pu003en
Tilauskoodi

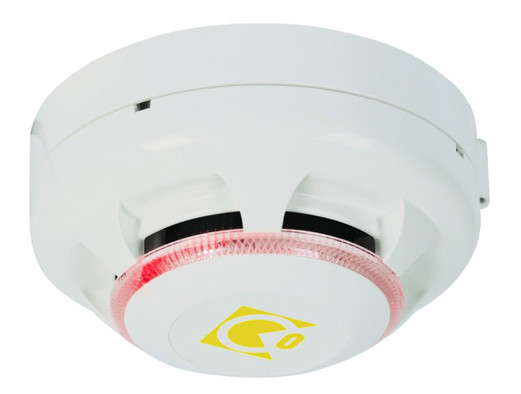

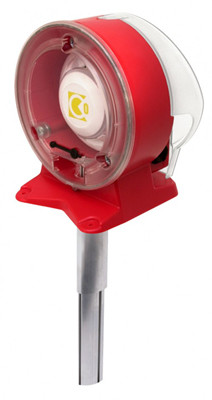

u003cpu003eHSM/C Halton Safe valvontakeskusu003cbr /u003enVoidaan kytkeä 1-50 SAFE LINK-ohjainlaitetta enint. 200 palonrajoittimelleu003cbr /u003enja 200 savuilmaisimelleu003cbr /u003enHSM/D Halton Safe savuilmaisin, kanava (Calectro UG-3-O)u003c/pu003enu003cpu003eHSM/R Halton Safe savuilmaisin, huone (Calectro ST-P-DA)u003cbr /u003enHSM/S Savuaerosoli testausta varten (Calectro RDP-300)u003c/pu003enu003cpu003eHSL Halton Safe Linku003cbr /u003enYhteen SAFE LINK-ohjainlaitteeseen voidaan kytkeä1-4 palonrajoitintau003cbr /u003enja 1-4 savuilmaisintau003c/pu003enu003cpu003eHSP Halton Safe Power 24Vu003cbr /u003enMuuntajaan voidaan liittää enintään 6 kpl Halton Safe Link (HSL)u003cbr /u003enohjainlaitettau003c/pu003enu003ch2u003eu003c/h2u003en
