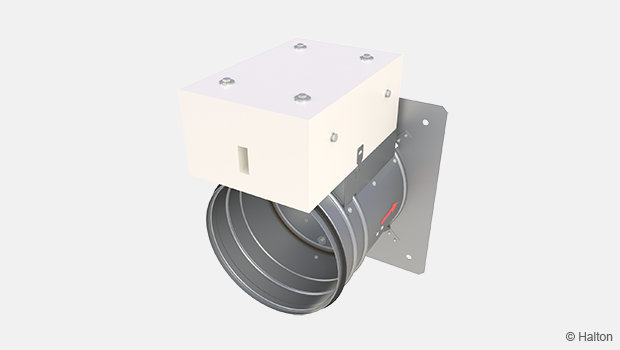

Halton Sec SFC – Savunhallintapelti (MAsingle)
Tämä CE-merkitty eristämätön yhden osaston savunhallintapelti on yksi markkinoiden kevyimmistä. Se on helppo asentaa kevyen rakenteensa ansiosta.
Pelti voidaan asentaa suoraan savunpoistokanavaan sekä myös savunpoistokanavan päähän.
Palokestovaatimukset täyttyvät aina E600 120 S luokkaan saakka.
- Manuaalisesti (MA) aktivoitaviin järjestelmiin
- Soveltuu asennettavaksi vaakasuuntaisen savunpoistokanavan sivuille tai suoraan savunpoistokanavan päähän
- Saatavilla koot Ø100 – 630 mm
Yleiskuvaus
Tämä CE-merkitty eristämätön yhden osaston savunhallintapelti on yksi markkinoiden kevyimmistä. Se on helppo asentaa kevyen rakenteensa ansiosta. Pelti voidaan asentaa suoraan savunpoistokanavaan sekä myös savunpoistokanavan päähän. Palokestovaatimukset täyttyvät aina E600 120 S luokkaan saakka.
Ominaisuudet
- Asennus yhden vyöhykkeen palo-osastoon manuaalisesti (MA) aktivoitavissa järjestelmissä
- Toimitetaan sähköisellä toimilaitteella, ilman jousipalautusta (24 V tai 230 V)
- Saatavilla koot Ø100–630 mm.
- Ilman maksiminopeus savunhallintapellin läpi auki-asennossa on 15 m/s
- Soveltuu käytettäväksi savunpoistokanavissa, joiden enimmäispaine on 1500 Pa
- Runkorakenne on sinkittyä terästä
- Asennukseen ei tarvita lisäosia eikä erillisiä asennuskehyksiä asennustavasta riippumatta
Asennusvaihtoehdot
- Soveltuu asennettavaksi vaakasuuntaisen savunpoistokanavan sivuille tai suoraan savunpoistokanavan päähän
Standards
Tämä tuote on seuraavien standardien mukainen:
- EN 12101-8 -tuotestandardin mukainen CE-merkintä
- Paloluokitus EN 13501-4 -standardin mukaisesti
E600 120 (ved-i↔o) S 1500C10000 MAsingle - Palotestaus EN 1366-10 -standardin mukaisesti
- Rakennustuoteasetuksen mukainen CE-merkintä, nro: 1391-CPR-2018/0210
- Suoritustasoilmoituksen nro: 10035-SFC-2019/01/01
- Savunhallintapellin vaippa täyttää tiiviysluokan C vaatimukset EN 1751 -standardin mukaisesti
- Savunhallintapelti täyttää EN 1751 -standardin luokan 4 (Ø125-630 mm) ja luokan 3 (Ø100) suljetun läpän vuotoa koskevat vaatimukset
Mitat ja paino
NS | ØD |
100 | 99 |
125 | 124 |
160 | 159 |
200 | 199 |
250 | 249 |
315 | 314 |
355 | 354 |
400 | 399 |
500 | 499 |
630 | 629 |
Paino (kg)
NS | Sähköinen toimilaite |
100 | 10.0 |
125 | 10.5 |
160 | 11.0 |
200 | 12.0 |
250 | 13.0 |
315 | 14.5 |
355 | 15.5 |
400 | 16.5 |
500 | 19.5 |
630 | 24.5 |
Rakenne ja materiaalit
Numero | Osa | Materiaali | Huom. |
1 | Vaippa | Sinkitty teräs | – |
2 | Läppä | Sinkitty teräs | – |
3 | Asennuslaippa | Sinkitty teräs | – |
4 | Toimilaite | – | Toimilaitteen kotelo, asbestivapaa levy (mineraikuitu) |
Toimilaitteet
Sähköinen toimilaite
Halton Sec SFC ‑savunhallintapelti on varustettu sähköisellä toimilaitteella, 24 V tai 230 V (ei jousipalautusta tai sulaketta). Toimilaitteessa on sisäänrakennetut rajakytkimet sekä auki- että kiinni-asennon ilmaisemista varten.
Savunhallintapelti on liitettävä yleiseen palohälytys- tai rakennusautomaatiojärjestelmään. Sitä voidaan käyttää manuaalisesti (MA) aktivoitavassa järjestelmissä.
Palonkestävät kaapelit on liitettävä sähköiseen toimilaitteeseen lämpöeristetyn suojakotelon sisään.
Tilauskoodi | Toimilaite | Pellin koot (ØD, mm) |
Käyttöjännite | Rajakytkin |
R1 | BEN 24 15 Nm |
100 – 630 | AC/DC 24 V | ✔ |
R2 | BEN 230 15 Nm |
100 – 630 | AC 230 V | ✔ |
Toiminta
Yhden palo-osaston Halton Sec SFC ‑savunhallintapellillä on CE-merkintä tuotteen soveltuvuudesta vaakasuuntaiseen kanavaan. Se täyttää palonkestoluokan E600 120 (Ved-i↔o) S 1500C10000 MAsingle vaatimukset.
Savunhallintapellit mahdollistavat savun poistamisen yhden palo-osaston savunpoistoalueelta erillisillä savunpoistojärjestelmillä. Palotilanteessa on tärkeää noudattaa asianmukaista toimintajärjestystä, joten savunpoistopuhaltimia ei tule käynnistää ennen kuin savunhallintapellit on avattu.
Savunhallintapelti on liitettävä yleiseen palohälytys- tai rakennusautomaatiojärjestelmään. Sitä voidaan käyttää manuaalisesti aktivoitavissa (MA) järjestelmissä. Ei-palonkestävät kaapelit on liitettävä sähköiseen toimilaitteeseen.lämpöeristetyn suojakotelon sisään.
Savunhallintapellissä on sähköinen toimilaite 24 V tai 230 V (ei jousipalautusta tai sulaketta). Toimilaitteessa on sisäänrakennetut rajakytkimet sekä auki- että kiinni-asentoa varten.
Asennus
Tämän savunhallintapellin asennusohjeet löydät välilehdeltä Lataukset.
Huolto
Tuote ei vaadi säännöllistä huoltoa.
Savunhallintapeltien asianmukainen toiminta on kuitenkin varmistettava tarkistamalla ne säännöllisesti paikallisten rakennusmääräysten mukaisesti. Tarkastusten suositeltava vähimmäisväli on 6 kuukautta. Testausasiakirjat on säilytettävä tulevaa tarvetta varten.
Savunhallintapelti on liitettävä yleiseen palohälytys- tai rakennusautomaatiojärjestelmään.
Mikäli savunhallintapelti ei läpäise testiä, ota yhteyttä valtuutettuun Haltonin edustajaan laitteen moitteettoman toiminnan varmistamiseksi.
Tekninen määrittely
Yhden palo-osaston savunhallintapellillä on EN 12101-8 ‑standardin mukainen CE-merkintä, ja se on palotestattu EN 1366-10 ‑standardin mukaisesti.
Savunhallintapelti täyttää palonkestoluokan E600 120 (ved-i↔o) S 1500C10000 MAsingle vaatimukset.
Savunhallintapellin vaippa täyttää EN 1751 -standardin luokan C tiiviysvaatimukset.
Pelti täyttää EN 1751 -standardin luokan 4 (Ø125-630 mm) ja luokan 3 (Ø100) suljetun läpän vuotoa koskevat vaatimukset.
Savunhallintapellin vaippa ja läppä on valmistettu sinkitystä teräksestä.
Savunhallintapelti voidaan asentaa vaakasuuntaisen savunpoistokanavan sivuille tai suoraan savunpoistokanavan päähän.
Toimilaitteessa on sisäänrakennetut rajakytkimet sekä auki- että kiinni-asentoa varten.
Palokestävät kaapelit liitetään sähköiseen toimilaitteeseen lämpöeristetyn (mineraalikuitu) suojakotelon sisään.
Tilauskoodi
SFC-D; MA-OP-ZT
D = Kanavaliitännän koko (mm)
100, 125, 160, 200, 250, 315, 355, 400, 500, 630
Muut ominaisuudet ja lisävarusteet
MA = Materiaali
GS Sinkitty teräs
OP = Toimilaite
R1 BEN24, 24 V, 15 Nm
R2 BEN230, 230 V, 15 Nm
ZT = Räätälöity tuote
N Ei
Y Kyllä (ETO)
Koodiesimerkki
SFC-200, MA=GS, OP=R1, ZT=N
