Halton Sec SFR – Savunhallintapelti (AAsingle)

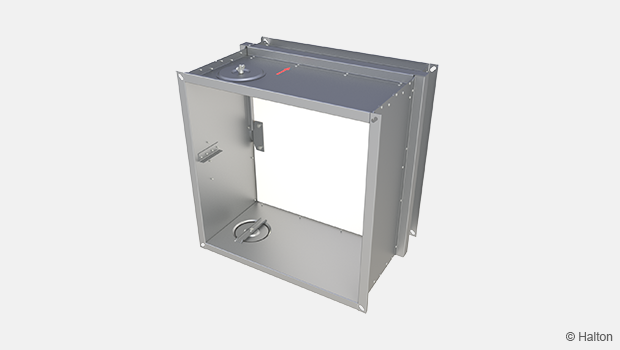

Tämä CE-merkitty yhden osaston savunhallintapelti automaattisesti (AA) aktivoituviin järjestelmiin on yksi markkinoiden kevyimmistä. Se on helppo asentaa kevyen rakenteensa ansiosta.
Pelti voidaan asentaa suoraan savunpoistokanavaan sekä myös savunpoistokanavan päähän.
Palokestovaatimukset täyttyvät aina E600 90 S luokkaan saakka.
- Soveltuu asennettavaksi vaakasuuntaisen savunpoistokanavan sivuille tai suoraan savunpoistokanavan päähän
- Saatavilla koot 200×200 – 1600×1000 mm
Yleiskuvaus
Tämä yhden osaston savunhallintapelti automaattisesti (AA) aktivoituviin järjestelmiin on yksi markkinoiden kevyimmistä. Se on helppo asentaa kevyen rakenteensa ansiosta. Pelti voidaan asentaa suoraan savunpoistokanavaan sekä myös savunpoistokanavan päähän. Palokestovaatimukset täyttyvät aina E600 90 S luokkaan saakka.
Ominaisuudet
- Toimitetaan sähköisellä toimilaitteella, ilman jousipalautusta (24 V tai 230 V)
- Asennus yhden vyöhykkeen palo-osastoon automaattisesti (AA) aktivoituvissa järjestelmissä
- Saatavilla koot 200×200 mm -1600×1000 mm
- Ilman maksiminopeus savunhallintapellin läpi auki-asennossa on 15 m/s
- Soveltuu käytettäväksi savunpoistokanavissa, joiden enimmäispaine on 1500 Pa
- Runkorakenne on sinkittyä terästä
- Asennukseen ei tarvita lisäosia eikä erillisiä asennuskehyksiä asennustavasta riippumatta
Asennusvaihtoehdot
- Soveltuu asennettavaksi vaakasuuntaisen savunpoistokanavan sivuille tai suoraan savunpoistokanavan päähän
Standardit
Tämä tuote on seuraavien standardien mukainen:
- EN 12101-8 -tuotestandardin mukainen CE-merkintä
- Paloluokitus EN 13501-4 -standardin mukaisesti
E600 90 (ved-i↔o) S 1000C300 AAsingle - Palotestaus EN 1366-10 -standardin mukaisesti
- Rakennustuoteasetuksen mukainen CE-merkintä, nro: 1391-CPR-2018/0209
- Suoritustasoilmoituksen nro: 10036-SFR-2019/01/01
- Savunhallintapellin vaippa täyttää tiiviysluokan C vaatimukset EN 1751 -standardin mukaisesti
- Savunhallintapelti täyttää EN 1751 -standardin luokan 2 suljetun läpän vuotoa koskevat vaatimukset
Mitat ja paino
| W = Leveys (mm) | H = Korkeus (mm) |
| 200, 250, 300, 350, 400, 450, 500, 550, 600, 700, 800, +100, … 1600 |
200, 250, 300, 350, 400, 450, 500, 550, 600, 700, 800, 900, 1000 |
Paino (kg)
| H | W | |||||||||||
| 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 | |
| 200 | 13.3 | 14.2 | 15.1 | 16.1 | 16.9 | 17.7 | 20.7 | 21.7 | 22.7 | 24.8 | 26.8 | 28.9 |
| 250 | 14.2 | 15.2 | 16.1 | 17.2 | 18.1 | 19.1 | 22.2 | 23.3 | 24.5 | 26.7 | 28.9 | 31.2 |
| 300 | 15.1 | 16.1 | 17.2 | 18.4 | 19.3 | 20.4 | 23.8 | 25.0 | 26.2 | 28.6 | 31.0 | 33.4 |
| 350 | 16.1 | 17.2 | 18.4 | 19.7 | 20.7 | 21.9 | 25.5 | 26.8 | 28.1 | 30.7 | 33.3 | 35.9 |
| 400 | 16.9 | 18.1 | 19.3 | 20.7 | 21.8 | 23.0 | 26.9 | 28.3 | 29.7 | 32.4 | 35.2 | 37.9 |
| 450 | 19.7 | 21.1 | 22.6 | 24.2 | 25.5 | 27.0 | 28.5 | 29.9 | 31.4 | 34.3 | 37.3 | 40.2 |
| 500 | 20.7 | 22.3 | 23.8 | 25.5 | 26.9 | 28.5 | 30.0 | 31.6 | 33.1 | 36.2 | 39.3 | 42.4 |
| 550 | 21.8 | 23.4 | 25.0 | 26.8 | 28.3 | 30.0 | 31.6 | 33.2 | 34.9 | 38.1 | 41.4 | 44.7 |
| 600 | 22.8 | 24.5 | 26.3 | 28.2 | 29.7 | 31.4 | 33.2 | 34.9 | 36.6 | 40.1 | 43.5 | 47.0 |
| 700 | – | – | – | – | – | – | – | – | 40.1 | 43.9 | 47.7 | 52.5 |
| 800 | – | – | – | – | – | – | – | – | 43.6 | 48.7 | 52.9 | 57.0 |
| 900 | – | – | – | – | – | – | – | – | 48.0 | 52.5 | 57.0 | 61.5 |
| 1000 | – | – | – | – | – | – | – | – | 51.5 | 56.4 | 61.2 | 66.0 |
| H | W | ||||||
| 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | |
| 200 | 31.0 | – | – | – | – | – | – |
| 250 | 33.4 | – | – | – | – | – | – |
| 300 | 35.8 | – | – | – | – | – | – |
| 350 | 38.5 | – | – | – | – | – | – |
| 400 | 40.7 | – | – | – | – | – | – |
| 450 | 43.1 | – | – | – | – | – | – |
| 500 | 45.6 | – | – | – | – | – | – |
| 550 | 48.0 | – | – | – | – | – | |
| 600 | 50.4 | – | – | – | – | – | – |
| 700 | 56.3 | 60.1 | 65.8 | 68.6 | 71.5 | 75.3 | 79.1 |
| 800 | 61.2 | 65.3 | 71.5 | 74.5 | 77.7 | 81.9 | 86.0 |
| 900 | 66.0 | 70.5 | 77.2 | 83.9 | 90.8 | 95.3 | 99.8 |
| 1000 | 70.9 | 75.7 | 89.8 | 93,3 | 97.0 | 101.9 | 106.7 |
– = Koko ei saatavilla vakiona. Ota yhteyttä Haltonin myyntiin.
Rakenne ja materiaalit
| Numero | Osa | Materiaali | Huom. |
| 1 | Vaippa | Sinkitty teräs | – |
| 2 | Läppä | Asbestivapaa levy, mineraalikuitu |
– |
| 3 | Tarkastusluukun kansi | Sinkitty teräs | – |
| 4 | Toimilaite | – | – |
Toimilaitteet
Sähköinen toimilaite
Halton Sec SFR ‑savunhallintapelti on varustettu sähköisellä toimilaitteella, 24 V tai 230 V (ei jousipalautusta tai sulaketta). Toimilaitteessa on sisäänrakennetut rajakytkimet sekä auki- että kiinni-asennon ilmaisemista varten.
Savunhallintapelti on liitettävä yleiseen palohälytys- tai rakennusautomaatiojärjestelmään. Sitä voidaan käyttää automaattisesti (AA) aktivoitavissa järjestelmissä.
| Tilauskoodi | Toimilaite | Pellin koot (WxH, mm) |
Käyttöjännite | Rajakytkin |
| R1 | BEN 24 15 Nm |
200×400 – 1000×600 |
AC/DC 24 V | ✔ |
| R2 | BEN 230 15 Nm |
200×400 – 1000×600 |
AC 230 V | ✔ |
| R3 | BE 24 40 Nm |
600×900 – 1600×800 |
AC/DC 24 V | ✔ |
| R4 | BE 230 40 Nm |
600×900 – 1600×800 |
AC 230 V | ✔ |
| I1 | Schischek InMax 50.75-s 72 Nm |
1200×1000 – 1600×1000 |
24 V / 230 V | ✔ |
Toiminta
Yhden palo-osaston Halton Sec SFR ‑savunhallintapellillä on CE-merkintä tuotteen soveltuvuudesta vaakasuuntaiseen kanavaan. Se täyttää palonestoluokan E600 90 (Ved-i↔o) S 1000C300 AAsingle vaatimukset.
Savunhallintapellit mahdollistavat savun poistamisen yhden palo-osaston savunpoistoalueelta erillisillä savunpoistojärjestelmillä. Palotilanteessa on tärkeää noudattaa asianmukaista toimintajärjestystä, joten savunpoistopuhaltimia ei tule käynnistää ennen kuin savunhallintapellit on avattu.
Savunhallintapelti on liitettävä yleiseen palohälytys- tai rakennusautomaatiojärjestelmään. Sitä voidaan käyttää automaattisesti (AA) aktivoituvissa järjestelmissä.
Savunhallintapellissä on sähköinen toimilaite 24 V tai 230 V (ei jousipalautusta tai sulaketta). Toimilaitteessa on sisäänrakennetut rajakytkimet sekä auki- että kiinni-asentoa varten.
Asennus
Tämän savunhallintapellin asennusohjeet löydät välilehdeltä Lataukset.
Huolto
Tuote ei vaadi säännöllistä huoltoa.
Savunhallintapeltien asianmukainen toiminta on kuitenkin varmistettava tarkistamalla ne säännöllisesti paikallisten rakennusmääräysten mukaisesti. Tarkastusten suositeltava vähimmäisväli on 6 kuukautta. Testausasiakirjat on säilytettävä tulevaa tarvetta varten.
Savunhallintapelti on liitettävä yleiseen palohälytys- tai rakennusautomaatiojärjestelmään.
Mikäli savunhallintapelti ei läpäise testiä, ota yhteyttä valtuutettuun Haltonin edustajaan laitteen moitteettoman toiminnan varmistamiseksi.
Tekninen määrittely
Yhden palo-osaston savunhallintapellillä on EN 12101-8 ‑standardin mukainen CE-merkintä, ja se on palotestattu EN 1366-10 ‑standardin mukaisesti.
Savunhallintapelti täyttää palonkestoluokan E600 90 (ved-i↔o) S 1000C300 AAsingle vaatimukset.
Savunhallintapellin vaippa täyttää EN 1751 -standardin luokan C tiiviysvaatimukset.
Pelti täyttää EN 1751 -standardin luokan 2 suljetun läpän vuotoa koskevat vaatimukset.
Savunhallintapellin vaippa on valmistettu sinkitystä.
Savunhallintapellin läppä on valmistettu palonkestävästä asbestivapaasta levystä (mineraalikuitu).
Savunhallintapelti voidaan asentaa vaakasuuntaisen savunpoistokanavan sivuille tai suoraan savunpoistokanavan päähän.
Toimilaite on varustettu asennonosoittimilla sekä sisäänrakennetuilla rajakytkimillä niin auki kuin kiinni asennoille.
Savunhallintapelti on varustettu kahdella tarkastusluukulla.
Tilauskoodi
SFR-W-H; MA-OP-ZT
W = Kanavaliitännän leveys (mm)
200, 250, 300, 350, 400, 450, 500, 550, 600, 700, +100, …, 1250
H = Kanavaliitännän korkeus (mm)
200, 250, 300, 350, 400, 450, 500, 550, 600, 700, 800, 900, 1000
Muut ominaisuudet ja lisävarusteet
MA = Materiaali
GS Sinkitty teräs
OP = Toimilaitteet
R1 BEN24, 24 V, 15 Nm
R2 BEN230, 230 V, 15 Nm
R3 BE24, 24 V, 40 Nm
R4 BE230, 230 V, 40 Nm
I1 Inmax 50.75-S, 75 Nm
ZT = Räätälöity tuote
N Ei
Y Kyllä (ETO)
Koodiesimerkki
SFR-300-300, MA=GS, OP=R2, ZT=N
