Halton ALE – Grille universelle

Présentation

• Soufflage mural horizontal, convient aussi pour l’extraction
• Ailettes fixes, veine d’air avec une déflexion de 15° dans le sens vertical
• Fabrication esthétique en aluminium
• Montage de la grille par clips sur contre-cadre ou sur plénum
• Possibilité de montage en bandeau
• Grille démontable, permettant son nettoyage et celui de la gaine

Accessoires

• Damper à lames opposées en aluminium OD
• Cadre à sceller en acier IF
• Boîte de raccordement en acier galvanisé Halton BDR. Isolation 2 ou 5 faces en option (laine minérale)
• Organe de mesure et de réglage de débit MSM pour BDR

Options

• Double anodisation 20μm pour les applications de type piscine
• Grilles cintrées (murs courbes) sur consultation

Dimensions

* Réservation à prévoir pour l’installation des grilles avec cadre à sceller ou boîte de raccordement. Sans cadre à sceller, prévoir une réservation de (L-5) x (H-5).
Profondeur ALE + damper OD = 35 mm + 51 mm.
La surface effective de la grille ALE est de 65 %.

Dimensions spéciales

Il est possible de commander des dimensions différentes des dimensions standards. Les dimensions maximales sont de 1500 x 600 mm.
Il est possible de construire un bardeau à partir d’éléments modulaires pour des montages dont la longueur dépasse 1500 mm.

Matériau et finition

Accessoires

Fonction

L’air est insufflé dans le local avec une déflexion verticale de 15° à travers les ailettes et se mélange avec l’air ambiant à l’avant de la grille.

Montage mural pour soufflage horizontal ou au plafond pour soufflage vertical (sans effet de plafond).
La grille peut également être utilisée pour l’extraction.
Pour le montage mural, la distance au plafond recommandée est de 200 mm si le soufflage est dirigé vers ce dernier.

Installation

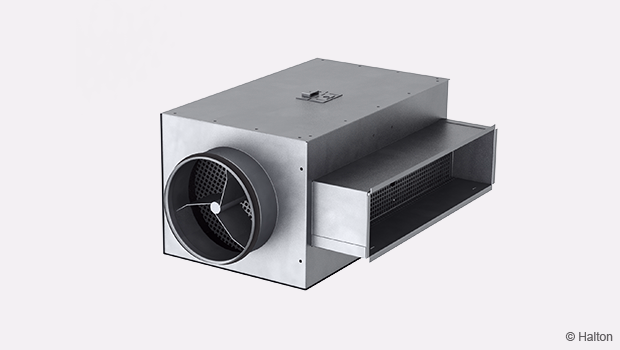

La grille est raccordée soit directement à la gaine au moyen d’un cadre à sceller IF, soit par l’intermédiaire d’une boîte de raccordement Halton BDR ou d’un plénum d’équilibrage Halton PRL.
Les plénums Halton PRL ne sont pas compatibles avec toutes les tailles de grilles Halton ALE.

Cadre à sceller IF                 Plénum d’équilibrage PRL                 Boîte BDR

Fixation par clips (standard)

La fixation de la grille par clips est standard.
Les fixations à clips sont utilisées pour les plénums Halton PRL et Halton BDR ainsi que pour les cadres à sceller IF.

Fixations par vis cachées (option)

Les fixations par vis cachées de la grille sont compatibles aussi bien avec le cadre à sceller IF qu’avec la boîte Halton BDR.
Dans ce cas, des fenêtres sont percées en usine dans la boîte de raccordement Halton BDR pour le passage des taquets de fixation.
Les fixations à vis cachées de la grille ne sont pas compatibles avec le plénum Halton PRL.
Pour l’installation au plafond, l’utilisation de fixations par vis cachées est recommandée.

La fixation par vis apparentes n’est pas possible en raison de la largeur réduite du cadre (18 mm).

Avec un cadre à sceller, la réservation à prévoir a pour dimensions L x H et en l’absence de ce dernier, les dimensions se réduisent à (L-5) x (H-5).

Réglage

Afin de permettre le réglage et la mesure du débit, il est recommandé de raccorder la grille à une boîte de raccordement Halton BDR équipée d’un module MSM.

Le débit de soufflage est déterminé au moyen du module de mesure et de réglage du débit MSM.
Démonter la grille, faire passer les tubes et la tige de commande par la grille et la remettre en place.
Mesurer la différence de pression avec un manomètre différentiel. Le débit d’air correspondant est calculé selon la formule ci-dessous :

Régler le débit en tournant la tige de commande du MSM jusqu’à l’obtention de la valeur désirée.
Bloquer le registre dans cette position avec la molette.
Déposer la grille, remettre les tubes et la tige de commande en place dans la boîte et remettre la grille en place.

Facteur k pour des installations avec différentes distances de sécurité
(D = diamètre du conduit)

Halton BDR

Registre de réglage du débit OD

Pour régler le débit, faire tourner les ailettes du registre derrière la grille à l’aide d’un tournevis. Les mesures sont effectuées avec la grille en place.

Entretien

Extraire la grille en la tirant sans forcer par le cadre. Au besoin, s’aider d’un tournevis.
Nettoyer les pièces à l’aide d’un chiffon humide.
Remettre la grille en place en poussant jusqu’à l’encliquetage (ou revisser et serrer les vis cachées si ces dernières sont utilisées).

Option : avec un plénum d’équilibrage Halton BDR ou Halton PRL + MSM

Dégager le module de mesure et de réglage en tirant sur la tige sans forcer (ne pas tirer sur la tige de commande ni sur les tubes de mesure).
Nettoyer les différentes pièces avec un tissu humidifié, ne pas les plonger dans l’eau.
Remonter le module de mesure et de réglage en poussant sur la tige jusqu’à ce que le module arrive en butée.
Remettre la grille en place en poussant jusqu’à l’encliquetage.

Spécifications

Grille en aluminium Halton ALE avec ailettes horizontales fixes ayant une déflexion de 15° pour utilisation de l’effet Coanda. Cadre extérieur plat et étroit pour un aspect filant.

Montage mural sur plénum de raccordement ou sur cadre à sceller. Fixation par clips.
Utilisation en soufflage ou en reprise.

Plénum de raccordement avec ou sans insonorisation, raccordement en partie arrière ou latéral.
Organe de mesure et de réglage de débit à insérer dans le piquage.

Finition standard en aluminium anodisé teinte naturelle ou peinture époxy-polyester de couleur standard blanche (RAL 9003).

Code Commande

ALE-L-H; FS-FI-CO-ZT

L = Longueur
       200, +1, .., 20000

H = Hauteur
       50, +1, .., 500

Options

FS = Fixation
CL  Clips
CC  Fixation à vis cachées

FI = Finition
AN      Anodisé
MF      Brossé
PN      Peint

CO = Couleur
SW    Blanc signalisation (RAL 9003)
X       Couleur spéciale
N       Non affecté

ZT = Produit spécial
N         Non
Y         Oui (ETO)

Exemple de code

ALE-200-50, FS=CL, FI=AN, CO=N, ZT=N

Accessoires

BDR  Plénum
PRI  Plénum
IF  Cadre à sceller
OD  Damper à lames opposées
