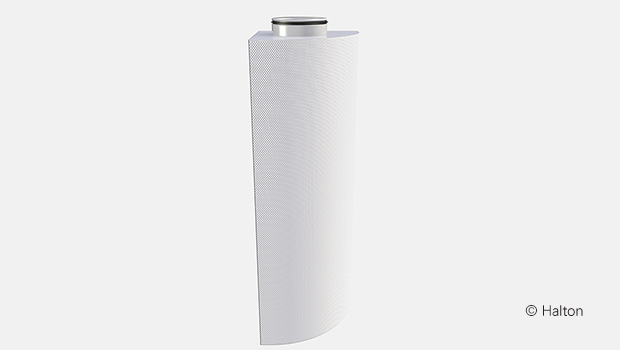

Halton Zen Corner (ZCO) – Diffuseur à déplacement

Supprimé le 1.3.2023
-> est replacé par Halton Zen ZRE, Halton Zen ZRW et Halton Zen ZSC

Request a Quote

Présentation

Supprimé le 1.3.2023
-> est replacé par Halton Zen ZRE, Halton Zen ZRW et Halton Zen ZSC

  • Large plage de débits
  • Distribution uniforme de l’air primaire au travers de la tôle perforée, offrant ainsi des conditions optimales à proximité du diffuseur/ dans la zone de confort
  • Diffusion d’air à basse vitesse horizontale (montage au sol)
  • Le flux d’air réparti sur 90 degrés permet un grand débit tout en conservant une vitesse de déplacement faible dans le local
  • Panneau de façade et éléments internes métalliques démontables, facilitant le nettoyage du diffuseur et du conduit
  • Raccordement circulaire avec joint caoutchouc par le dessus ou le dessous.

Modèles et Accessoires

  • Fabrication en acier inoxydable (AISI 316L)
  • Modèle avec panneau avant renforcé (épaisseur 1,5 mm)
  • Habillage de gaine
  • Socle de montage

Sélection rapide

Dimensions et poids

Taille W W1 H ØD A
125 280 108 600 124 295
160 340 139 800 159 357
200 390 163 1200 199 410
250 440 180 1200 249 460
315 515 214 1600 314 540
400 620 262 2000 399 650
500 750 325 2000 499 790
630 900 375 2000 629 945
  • Socle de montage AB/ZCO : hauteur = 100 mm
  • Socle de montage SB/ZCO, modèle magasin réhaussé : hauteur = 200 mm, W=W+60 mm

Poids

Taille kg
125 8.2
160 12.7
200 20.2
250 23.1
315 34.7
400 51.6
500 66.5
630 81.9

Matériau et finition

 Pièce  Matériau  Remarque
 Panneau avant Tôle d’acier galvanisé perforée  Acier inoxydable AISI 316L en option
 Plénum  Acier galvanisé  Acier inoxydable AISI 316L en option
 Répartiteur de débit  Tôle d’acier galvanisé perforée  –
 Prise de pression  Plastique PVC  –
 Piquage  Acier galvanisé  –
 Joint  Caoutchouc  –
 Socle de montage  Acier galvanisé  –
 Habillage de gaine  Acier galvanisé  –
 Finition  Peinture époxy polyester
blanc (RAL 9003/30% brillance)
 Couleurs spécifiques sur demande

Accessoires

 Accessoire Code  Description  Remarque
 Habillage de gaine (1) DC  Longueurs standard
1000 / 1500 / 2000 mm
 –
 Socle de montage (2) AB  Hauteur standard 100 mm  –
 Socle de montage SB  Hauteur standard 200 mm /
Dimensions = taille de l’unité + 60 mm
 Modèle haut (magasin)

Modèles et options

  • Fabrication en acier inoxydable (AISI 316L)
  • Habillage de gaine (DC) en tôle d’acier perforée (idem ZCO)
  • Panneau avant renforcé (épaisseur 1,5 mm)

Fonction

L’air est diffusé uniformément dans la pièce à travers le panneau avant du diffuseur Halton Zen Corner, à une température habituellement légèrement inférieure à celle de la pièce (1 à 5°C).
Le flux d’air descend jusqu’au sol puis se répand progressivement à basse vitesse dans le local. Lorsque la veine d’air rencontre une charge thermique, elle remonte par convection naturelle le long de la surface de cette charge. L’air chaud sera ensuite repris en partie haute de la zone.

Le flux d’air à faible vitesse est diffusé à 90°.

L’appareil est conçu pour ne pas se colmater et s’ouvre pour le nettoyage.

Le réglage de débit s’effectue au moyen de registres Halton PRA ou Halton PTS/C installés sur le conduit circulaire du diffuseur.
Pour un bon fonctionnement du diffuseur son alimentation sera réalisée en respectant une distance minimale de 5 x D entre le registre de réglage et le diffuseur.
En cas d’installation du registre à une distance comprise entre 3x D et 5 x D, la portée du diffuseur reste identique aux simulations proposées, mais les mesures de débit ne sont pas précises.
Dans le cas où le registre de réglage est installé à proximité du diffuseur (environ 3 x D), un silencieux peut s’avérer nécessaire.

Remarque : les caractéristiques de veine d’air sont données pour une installation au sol.

Installation

Installez le diffuseur Halton Zen Corner selon la procédure suivante :

A)   Sans socle de montage AB/SB :
Installez les 4 équerres de fixation sur le diffuseur (1).
Placez le diffuseur (2) contre le mur et sécurisez-le à l’aide des équerres d’installation.

Avec socle de montage AB/SB :
Fixez le socle AB/SB (6) au sol et installez le diffuseur (2) dessus. Fixez-le sur le dessus à l’aide des 2 équerres de fixation (fournies) (1).

B)   Fixez les cadres de l’habillage de gaine DC (4) au mur, entre le diffuseur et le plafond, avec des vis (3) (non fournies).

C)   Après installation de la gaine, installez le panneau avant de l’habillage DC (5) avec des vis (non fournies).

D)   Si l’habillage est composé de plusieurs éléments, sécurisez les éléments entre eux avec des vis (non fournies).

Réglage

Le débit de soufflage du diffuseur Halton Zen Corner est déterminé en mesurant la pression différentielle depuis l’embout de mesure avec un manomètre. Cet embout est visible en face avant du diffuseur.
Utilisez une sonde de mesure compatible avec le diamètre de l’embout de mesure.
Utilisez ensuite du ruban adhésif ou un joint pour créer un joint étanche et ainsi obtenir des résultats précis.

Le débit d’air est calculé selon la formule ci-dessous :

Facteur k selon diamètre du conduit (D) :

D k
125 11.3
160 18.8
200 29.4
250 43.7
315 67.9
400 104.2
500  153.1
630 220.8

Entretien

Code Description
1.         Panneau avant
2.         Panneau interne
3.         Plénum

Déposer avec précaution le panneau avant (1).
Dévissez le panneau interne et déposez-le.
Au besoin, le répartiteur de débit (3) peut également être déposé.

Nettoyer les différentes pièces avec un tissu humidifié.
Ne pas les plonger dans l’eau.
Après nettoyage, remonter en ordre inverse du démontage.

Spécifications

Diffuseur à déplacement Halton Zen Corner (ZCO) avec façade en tôle d’acier galvanisé micro perforée, revêtue de peinture époxy-polyester de couleur blanche (RAL 9003).

L’appareil est composé d’un panneau avant démontable perforé, d’un panneau interne démontable de répartition et d’un plénum.
Le panneau avant est esthétique sans joint, ni rivet de fixation et il comporte une prise de pression pour la mesure du débit d’air sans ouverture du diffuseur.

Le répartiteur interne permet d’obtenir un flux d’air uniforme sur la totalité de la face avant du diffuseur et ne s’encrasse pas.

Le diffuseur est équipé d’un raccordement circulaire sur le dessus ou le dessous.

Les équerres de fixation sont fournies à la livraison sans les vis.

Options

Le diffuseur sera livré avec un habillage pour la gaine et/ou un socle de montage.

Le panneau avant du diffuseur sera en acier galvanisé d’une épaisseur renforcée (épaisseur 1,5 mm).

Code Commande

ZCO-D; MA-TP-CO-ZT

D = Diamètre de raccordement (mm)
125, 160, 200, 250, 315, 400, 500, 630

Autre options et accessoires

MA = Matériau
CS    Acier
AS    Acier inoxydable (AISI 316L)

TP = Panneau avant, épaisseur 1,5 mm
N      Non
Y      Oui

CO = Couleur
SW    Blanc (RAL 9003)
X       Couleur spécifique (RAL xxxx)

ZT  = Produit spécial
N        Non
Y        Oui (ETO)

Accessoires

DC    Habillage de gaine
AB    Socle de montage standard
SB    Socle de montage modèle haut (magasin)

Exemple de code

ZCO-125, MA=CS, TP=N, CO=SW, ZT=N
