Product / ZCO

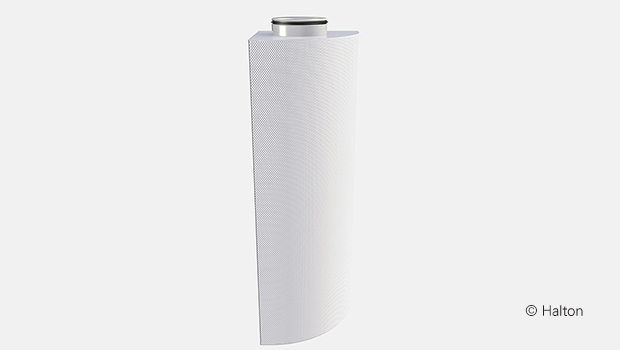

Halton Zen Corner (ZCO) – Syrjäyttävä tuloilmalaite

Poistunut valikoimasta 1.3.2023
-> korvaavat tuotteet: Halton Zen ZRE, Halton Zen ZRW ja Halton Zen ZSC

Request a Quote

Yleiskuvaus

Poistunut valikoimasta 1.3.2023
-> korvaavat tuotteet: Halton Zen ZRE, Halton Zen ZRW ja Halton Zen ZSC

  • Laaja ilmavirran säätöalue
  • Tasainen ilmavirran virtauskuvio saadaan aikaan pienillä rei’illä, jotka muodostavat optimaaliset virtausolosuhteet laitteen välittömään läheisyyteen
  • Piennopeuksinen ilmavirta suuntautuu lattiatasoon
  • Soveltuu asennettavaksi nurkkaan, sillä virtauskuvio leviää 90 asteen kulmassa.
  • Kattoasennusmalli saatavilla räätälöitynä ratkaisuna. Ota yhteyttä myyntiin.
  • Irrotettava etulevy mahdollistaa laitteen ja kanavan helpon puhdistuksen.
  • Pyöreä kanavaliitäntä ja integroitu kumitiiviste laitteen ylä- tai alaosassa.

Tuotemallit ja lisävarusteet

  • Haponkestävästä teräksestä (AISI 316L) valmistettu malli
  • Erikoispaksulla (1,5 mm) etulevyllä varustettu malli
  • Virtauksen tasauslevy, kun kanavaliitäntä on alhaalla
  • Kanavasuoja
  • Asennussokkeli (matala tai korkea malli)

Pikavalinta

Mitat ja paino

NS W W1 H ØD A
125 280 108 600 124 295
160 340 139 800 159 357
200 390 163 1200 199 410
250 440 180 1200 249 460
315 515 214 1600 314 540
400 620 262 2000 399 650
500 750 325 2000 499 790
630 900 375 2000 629 945
  • AB/ZCO-asennussokkeli:
    korkeus = 100 mm
  • SB/ZCO-asennussokkeli,korkea (myymälä)  malli:
    korkeus = 200 mm / yksikön koko+ 60mm

 Paino

NS kg
125 8.2
160 12.7
200 20.2
250 23.1
315 34.7
400 51.6
500 66.5
630 81.9

Materiaali

 Osa  Materiaali  Huom.
 Etulevy  Rei’itetty sinkitty teräslevy  Vaihtoehtona haponkestävä
teräs (AISI 316L)
 Kotelo  Sinkitty teräs  Vaihtoehtona haponkestävä
teräs (AISI 316L)
 Virtauksen tasauslevy  Sinkitty teräs  –
 Paineenmittausputki  Muovi  –
 Liitoskaulus  Sinkitty teräs  –
 Tiiviste  Kumiseos  –
 Kanavasuoja  Sinkitty teräs  –
 Asennussokkeli  Sinkitty teräs  –
 Pintakäsittely
(metalliset osat)
 Polyesteriepoksimaalattu,
valkoinen
(RAL 9003/30% kiiltoaste)
 Erikoisvärejä saatavana

Lisävarusteet

 Lisävaruste Koodi  Kuvaus  Huom.
 Kanavasuoja (1) DC  Vakiopituudet
500 / 1000 / 1500 / 2000 mm
 –
 Asennussokkeli (2) AB  Vakiokorkeus 100 mm  –
 Asennussokkeli SB  Vakiokorkeus 200 mm /
Mitat = yksikön koko + 60 mm
 Korkea malli
(myymälä)

Tuotemallit ja vaihtoehdot

  • Haponkestävästä teräksestä (AISI 316L) valmistettu malli
  • Kanavasuoja (DC) rei’itettyä teräslevyä (kuten ZCO-yksikössä)
  • Erikoispaksu etulevy (1,5 mm)

Toiminta

Tuloilma johdetaan huonetilaan laitteen etulevyn läpi, yleensä hieman huoneilmaa viileämpänä. Tuloilma laskeutuu lattiatasolle, virtaa vähitellen pienellä nopeudella oleskeluvyöhykkeelle ja nousee sen jälkeen taas ylöspäin lämpimien pintojen aiheuttaman konvektion vaikutuksesta. Pieninopeuksinen virtauskuvio on neljännesympyrän muotoinen (90°).

Laitteessa on tukkeutumaton rakenne, joka on helppo avata ja puhdistaa.

Halton PRA- ja Halton PTS/C-yksiköitä voidaan käyttää ilmavirtasäätimenä pyöreissä kanavissa.Jotta ilmavirta voidaan mitata luotettavasti, suositeltu ilmavirtasäätimen ja tuloilmalaitteen välinen suojaetäisyys on viisi kertaa kanavan halkaisija. Mikäli ilmavirtasäädin asennetaan tätä lähemmäksi tuloilmalaitetta (vähimmäisetäisyys on kolme kertaa kanavan halkaisija), ilmavirran muoto on oikea, mutta ilman tilavuusvirran mittaustulos ei välttämättä vastaa todellisuutta. Kun ilmavirtasäädin asennetaan lähelle tuloilmalaitetta (vähimmäisetäisyys on 3xD), näiden yksiköiden väliin tarvitaan mahdollisesti äänenvaimennin.

Huom: Virtauskuviotiedot on määritetty tuote asennettuna lattiatasolle.

Asennus

Laitteen asennus suoritetaan seuraavassa järjestyksessä:

A)   Asennus ilman sokkelia:
Kiinnitä asennuskiinnikkeet (4 kpl) tuloilmalaitteeseen (1).
Aseta laite (2) paikalleen seinälle ja kiinnitä se asennuskiinnikkeillä
(sisältyvät toimitukseen).

Asennus sokkelin kanssa:
Kiinnitä asennussokkeli (6) lattiaan ja kiinnitä sitten
tuloilmalaite (2) sokkeliin.
Kiinnitä laite ylhäältä päin asennuskiinnikkeillä (1) (2 kohtaa).

B)   Kiinnitä tuloilmalaitteen kanavasuojan kehykset (4) ruuveilla (3) seinään laitteen
ja katon väliin.

C)   Kiinnitä kanavasuojan etulevy (5) kanavien asennuksen jälkeen.

D)   Mikäli käytetään useita kanavasuojan osia, kiinnitä ne ruuveilla
(eivät sisälly toimitukseen).

Kattoasennusmalli saatavilla räätälöitynä ratkaisuna. Ota yhteyttä myyntiin.

Säätö

Tuloilmalaitteen ilman virtausnopeus määritetään mittaamalla paine-ero mittausyhteestä manometrillä. Käytä riittävän ohutta mittausputkea, jotta se mahtuu mittausyhteeseen. Tiivistä mittausyhde teipillä tai toisella tiivisteellä mittaustarkkuuden varmistamiseksi.

Ilman tilavuusvirta lasketaan seuraavalla kaavalla:

Arvot k-kertoimelle kaavaan
(D = kanavan halkaisija)

D k
125 11.3
160 18.8
200 29.4
250 43.7
315 67.9
400 104.2
500  153.1
630 220.8

Huolto

Koodi selitys
1.    Etulevy
2.    Sisälevy
3.    Kotelo

Avaa etulevy (1) vetämällä jousikiinnikkeet varovasti ulos.
Avaa sisälevy (2) irrottamalla ruuvit. Virtauksen tasauslevy voidaan irrottaa tarvittaessa.

Pyyhi osat puhtaaksi harjalla tai kostealla liinalla. Älä upota osia veteen.

Asenna osat puhdistuksen jälkeen takaisin paikalleen käänteisessä järjestyksessä.

Tekninen määrittely

Tuloilmalaitteen osat ovat sinkittyä terästä. Laite on maalattu valkoisella (RAL 9003) polyesteriepoksimaalilla.

Laite on vankkarakenteinen, huoltovapaa ja tukkeutumaton.

Laitteeseen kuuluu irrotettava, rei’itetty etulevy, virtauksen tasauslevy sekä kotelo.

Laitteen ylä- tai alapuolella on pyöreä kanavaliitäntä sen mukaan, miten laite on tarkoitus suunnata.

Asennuskiinnikkeet toimitetaan laitteen mukana. Ruuvit eivät sisälly toimitukseen.

Tuotevaihtoehdot

Laitteen mukana voidaan tarvittaessa toimittaa kanavasuoja ja/tai asennussokkeli.
Laitteeseen on saatavana 1,5 mm:n paksuinen, sinkitystä teräksestä valmistettu etulevy, mikäli asennuspaikka edellyttää lisäsuojausta.

Tilauskoodi

ZCO/D, MA-TP-CO-ZT

D = Kanavaliitännän koko (mm)
125, 160, 200, 250, 315, 400, 500, 630

Muut ominaisuudet ja lisävarusteet

MA = Materiaali
CS         Teräs
AS         Haponkestävä teräs (AISI 316L)

TP = Etulevyn paksuus 1.5 mm
N            Ei
Y            Kyllä

CO = Väri
SW         Valkoinen (RAL 9003)
X            Erikoisväri (RAL xxxx)

 ZT  = Räätälöity tuote
N            Ei
Y            Kyllä (ETO)

Alituotteet

DC      Kanavasuoja
AB      Asennussokkeli, perusmalli
SB      Asennussokkeli, korkeamalli

Koodiesimerkki

ZCO/T-125, MA=CS, TP=N, CO=SW, ZT=N
