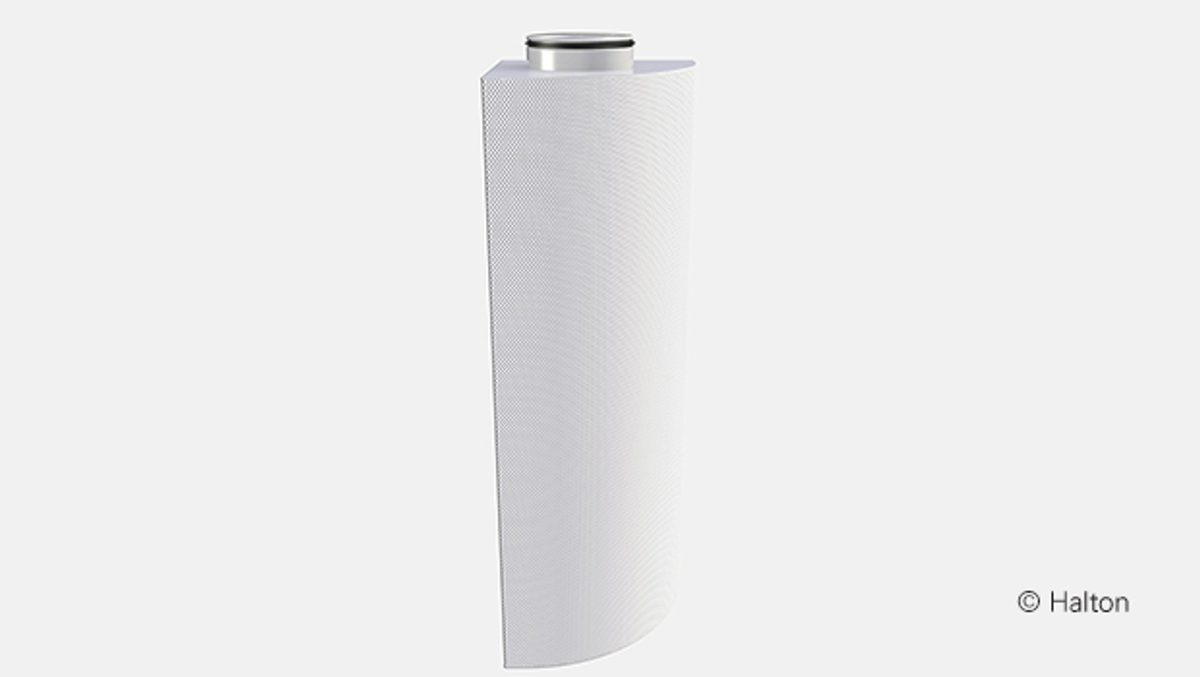

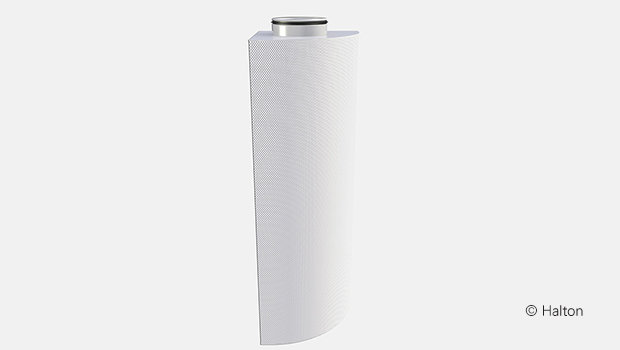

Halton Zen Corner (ZCO) – Deplacerande ventilationsdon

Avslutad 1.3.2023
-> kommer ersättas av Halton Zen ZRE, Halton Zen ZRW och Halton Zen ZSC

Request a Quote

Översikt

Avslutad 1.3.2023
-> kommer ersättas av Halton Zen ZRE, Halton Zen ZRW och Halton Zen ZSC

  • Stor tilluftskapacitet
  • Jämn distribution av tilluften uppnås med hjälp av små perforerade hål som ger optimala förhållanden vid fronplåtens omedelbara närhet.
  • Luft med låg hastighet tillförs horisontellt vid golvnivån.
  • Lämplig att installera i ett hörn av rummet; luftflödet sprids i 90° vinkel.
  • Lätt demonterbar frontplåt möjliggör rengöring av donet och kanalsystemet.
  • Cirkulär kanalanslutning med inbyggd gummipackning upptill/nedtill.

Produktmodeller och tillbehör

  • Modell i rostfritt stål (AISI 316L)
  • Modell i förstärkt utförande, frontplåt (1,5 mm)
  • Kanalinklädnad
  • Installationssockel

Snabbval

Dimensioner och vikt

NS W W1 H ØD A
125 280 108 600 124 295
160 340 139 800 159 357
200 390 163 1200 199 410
250 440 180 1200 249 460
315 515 214 1600 314 540
400 620 262 2000 399 650
500 750 325 2000 499 790
630 900 375 2000 629 945
  • AB/ZCO  Installationssockel:
    Höjd  = 100 mm
  • SB/ZCO  Instalaltionssockel, hög (butiks-) modell:
    Höjd = 200 mm / donets storlek  + 60 mm

Vikt

NS kg
125 8.2
160 12.7
200 20.2
250 23.1
315 34.7
400 51.6
500 66.5
630 81.9

Material

 Komponent  Material  Anmärkining
 Frontplåt  Perforerad galvaniserat stål  Rostfritt stål (AISI 316L)
som alternativ
 Hölje  Galvaniserad stål  Rostfritt stål (AISI 316L)
som alternativ
 Fördelnings-
element
 Perforerad galvaniserat stål  –
 Mätuttag  Plast  –
 Stos  Galvaniserad stål  –
 Packning  Gummiblandning  –
 Kanalinklädnad  Galvaniserad stål  –
 Installationssockel  Galvaniserad stål  –
 Beläggning  Epoximålad,
vit (RAL 9003/30 % glans)
 Specialfärger tillgängliga

Tillbehör

 Tillbehör Kod  Beskrivning  Anmärkining
 Kanalinklädnad (1) DC  Standardlängder
1000 / 1500 / 2000 mm
 –
 Installationssockel (2) AB  Standardhöjd 100 mm  –
 Installationssockel SB  Standardhöjd 200 mm/
Dimensioner
= donets storlek + 60 mm
 Hög (butiks-) modell

Produktmodeller och alternativ

  • Modell i rostfritt stål (AISI 316L)
  • Kanalinklädnad (DC) i perforerat stål (samma som ZCO-donet)
  • Förstärkt frontplåt (1,5 mm)

Funktion

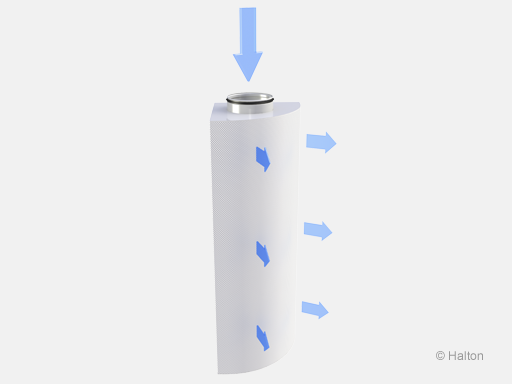

Lufttillförseln till rummet sker genom frontpanelen på Halton Zen Corner,
i allmänhet med lägre temperatur än rumsluften. Tilluften strömmar med låg hastighet ner mot golvet och fyller efterhand ut  vistelsezonen. Slutligen stiger luften tack vare
den konvektion som uppstår vid varma ytor. Lågimpulsdonets spridningsbild är kvartscirkelformad (90°).

Donet täpps inte igen och kan lätt öppnas och rengöras.

Halton PRA eller Halton PTS/C kan användas som luftflödesspjäll i ventilationskanalen.
För tillförlitlig mätning av luftflödet från donet krävs ett säkerhetsavstånd motsvarande 5 gånger kanaldimensionen mellan donet och luftflödesspjället. Om luftflödesspjället monteras närmare donet (minst cirka 3 x kanaldimensionen) blir flödesmönstret korrekt men resultatet av luftflödesmätningen blir inte exakt. Om luftflödesspjället monteras nära det deplacerande ventilationsdonet (minst 3xD) kan det behövas en ljuddämpare mellan spjället och donet.

Anmärkining: Spridningbilden är beräknad för golvinstallation.

Installation

Gör installationen i följande ordning:

A)   Utan installationsockel:
Sätt fast monteringsfästen (4 ställen) i det deplacerande ventilationsdonet (1).
Placera donet (2) mot väggen och skruva fast monteringsfästena
(medföljer i leveransen).

Med installationsockel:
Montera sockeln (6) i golvet och fäst det deplacerande
ventilationsdonet (2) på sockeln.

B)   Fäst ramarna till kanalinklädnaden (4) i väggen mellan enheten och taket med
skruvar (3).

C)   Efter att ventilationskanalerna monterats, montera frontplåten till
kanalinklädnaden (5).

D)   Om du använder flera sektioner av kanalinklädnaden, säkra kanalinklädnaderna
med skruvar (medföljer ej).

Injustering

Flödet av tillförseluft till Halton Zen Corner fastställs genom att mäta differentialtrycket i mätnippeln med en manometer. Använd en tunn mätsond som passar i nippeln. Täta nippeln för att få ett korrekt värde.

Luftflödet beräknas med nedanstående formel:

Den k-faktor för formel
(D = kanalens diameter)

D k
125 11.3
160 18.8
200 29.4
250 43.7
315 67.9
400 104.2
500  153.1
630 220.8

Service

Kodbeskrivning:
1.    Frontplåt
2.    Inner plåt
3.    Hölje

Öppna frontplåten (1) genom att försiktigt dra ut fjäderanslutningarna.
Öppna innerpanelen (2) genom att lossa skruvarna. Vid behov kan fördelningsplåten lossas.

Rengör delarna med en borste eller en fuktig trasa. Lägg dem inte i vatten.

Sätt ihop delarna i omvänd ordning efter rengöringen.

Beskrivningstext

Halton Zen Corner, Kvartsrunt deplacerande ventilationsdon är utfört i epoxilackerat, vitfärgat (RAL 9003) galvaniserat stål.

Donet har en robust och underhållsfri konstruktion som inte sätts igen.

Donet innehåller en avtagbar, perforerad frontplåt och innerplåt, en inre fördelningsplåt och hölje.

Donet har en cirkulär kanalanslutning upptill eller nedtill beroende på var donet placeras.

Fästbeslag ingår i leveransen, men inte skruvar.

Alternativ

Donet kan förses med kanalinklädnad och/eller monteringsbas där så erfordras.
Förstärkt frontplåt finns att tillgå i 1,5 mm galvaniserat stål för krävande utrymmen.

Beställningskod

ZCO-D;MA-TP-CO-ZT

D = Kanalanslutningens diameter (mm)
125,160, 200, 250, 315, 400, 500, 630

Andra alternativ och tillbehör

MA = Material
CS      Stål
AS      Rostfritt stål (AISI 316L)

TP = Frontplåt, tjocklek 1.5 mm
N        Nej
Y        Ja

CO = Färg
SW     Vit (RAL 9003)
X       Specialfärg (RAL xxxx)

ZT  = Kundanpassad produkt
N       Nej
Y       Ja (ETO)

Underprodukter

DC      Kanalinklädnad
AB      Standard installationsockel
SB      Hög (butiks-) installationsockel

Kodexempel

ZCO-125, MA=CS, TP=N, CO=SW, ZT=N
