Motorized diffusers from Halton
Motorized diffusers from Halton

Diffuseurs motorisés – changement automatique de la configuration du jet

Avec les diffuseurs motorisés, le refroidissement et le chauffage sont assurés par le même diffuseur. Il est essentiel de modifier la configuration du jet pour que l’air froid et l’air chaud soient acheminés avec succès vers la zone occupée.

Nous avons souvent été confrontés à la nécessité de faire fonctionner à la fois le refroidissement et le chauffage par le même diffuseur dans différents bâtiments. Lorsque la hauteur de l’espace est inférieure à 3,0 m, le problème de la stratification potentielle n’est pas si grave et engendrera tout au plus une hausse du coût de l’énergie à des fins de chauffage.

Lorsque l’espace est plus grand, le problème commence à devenir sérieux et pour éviter ce risque, des diffuseurs à jet variable s’avèrent utiles.

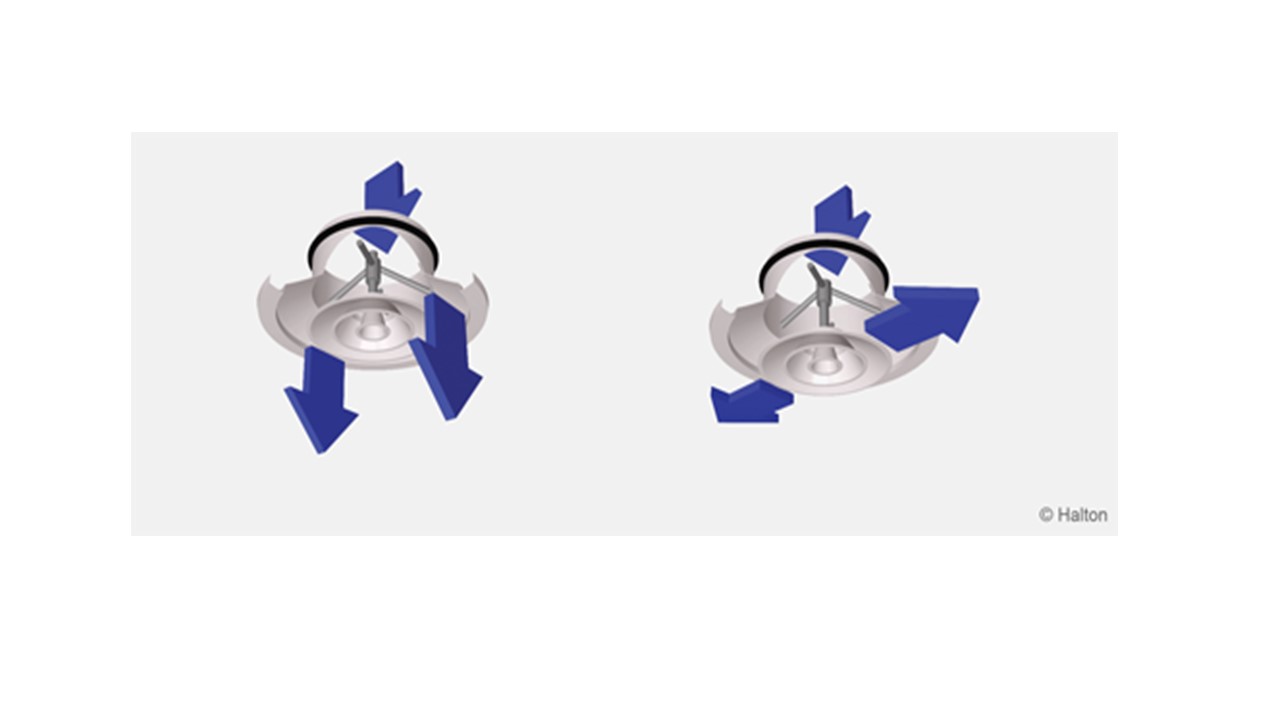

La position du cône et son effet sur un modèle de lancer !

Lorsqu’un cône se cache à l’intérieur, le jet est compact et en abaissant le cône, le jet devient radial.

Mais avec cette particularité de changer le jet de radial à compact ou inversement, nous sommes confrontés à une autre difficulté. Comment opérer le changement vers une unité terminale située parfois jusqu’à 8 ou 10 m au-dessus du niveau du sol ? Envoyer un technicien au moins deux fois par an est une solution, mais qu’en est-il de la mi-saison où de tels changements peuvent survenir chaque semaine ou même quotidiennement ?

La meilleure solution consiste à utiliser un système mécanique qui effectuera le changement par lui-même. Chez Halton, nous avons deux solutions pour effectuer ce changement automatiquement :

  • Moteur électrique
  • Actionneur à ampoule de cire

Les deux ont des avantages et des inconvénients, mais leur efficacité est sans aucun doute bien plus importante que si l’équipe de service des installations intervenait manuellement.

Les moteurs électriques sont plus flexibles et peuvent fonctionner en mode automatique ou manuel, ce qui nous permet de contrôler pleinement la configuration du jet et de l’adapter aux besoins des locaux où ils fonctionnent. D’autre part, nous devons concevoir des connexions électriques et BMS supplémentaires et couvrir le coût du câblage supplémentaire.

Les actionneurs à ampoule de cire sont totalement autonomes et ne fonctionnent qu’en fonction de la température de l’air qui leur est fournie. Nous n’avons pas à concevoir ou à installer des câblages, mais nous ne pouvons pas non plus modifier la configuration du jet. Nous pouvons parfois avoir à exiger du jet compact qu’il fournisse un air froid et il est donc utile de pouvoir le « forcer » à le faire ; le fait qu’un grand nombre de personnes se retrouvent serrées les unes contre les autres dans une petite zone engendre un courant vertical et convectif qui compromettra ou même, dans les cas radicaux, bloquera l’air froid descendant lentement et fourni par un jet radial.

Des versions motorisées de nos diffuseurs sont disponibles à partir de la taille DN250.

Tous les diffuseurs à géométrie variable sont compatibles : TSA, TRB, THL, ainsi que : TRS *, SLN **, WDD **

* TRS uniquement avec moteur électrique

** SLN et WDD uniquement avec ampoule de cire
