Halton RMC – Régulateur CAV

Présentation

Le Halton RMC est un registre CAV mécanique doté d’un fonctionnement auto‑équilibré. Il ne nécessite aucune alimentation externe et possède une conception en acier galvanisé. Il offre une large plage de fonctionnement de 50 à 600 Pa et est également disponible avec une plage de pression de 50 à 1000 Pa.

• Registre à débit d’air constant sans alimentation externe, fonctionnement auto‑équilibré
• Unité optimisée de régulation du débit d’air
• Échelle facile à lire avec indicateur de débit en m³/h et cfm

Modéles et options

• Modèle avec et avec sans carter isolé

Principe de fonctionnement

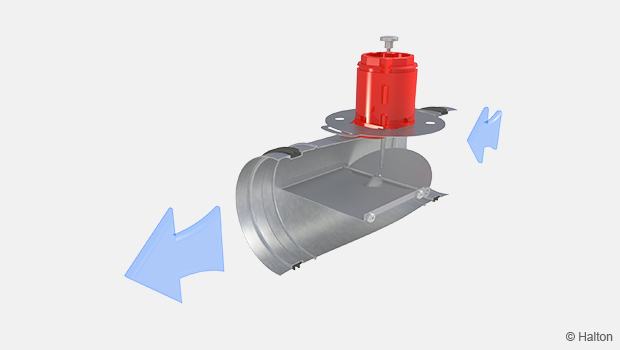

Le registre à débit constant RMC est un élément de régulation indépendant, fonctionnant sans alimentation externe et permettant de maintenir le débit à la valeur voulue indépendamment des variations de pression en amont. Il n’est par conséquent pas nécessaire d’équilibrer le système.

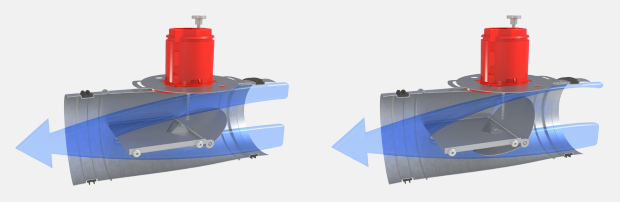

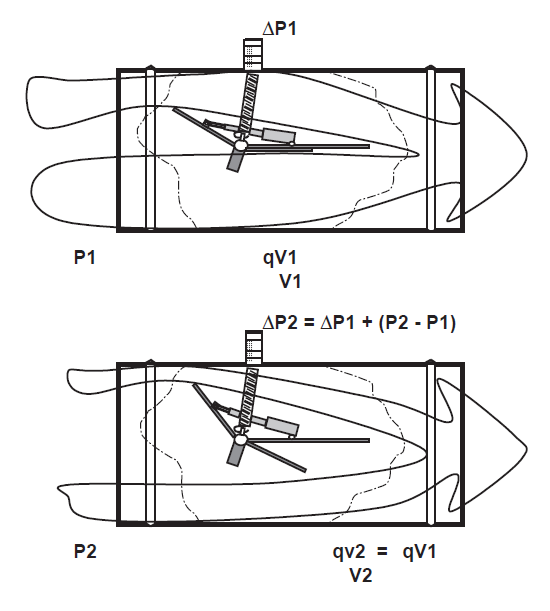

Si la pression dynamique de la branche de gaine augmente, le volet tourne, ce qui augmente la perte de charge et empêche le débit d’augmenter sensiblement. Inversement, si la pression dynamique de la branche de gaine diminue, le ressort ramène le volet en position ouverte, ce qui diminue la perte de charge et maintient le débit constant (comme le montre la figure ci-dessous).

Le registre à débit constant comporte un volet supporté par des paliers et relié à un ressort de réglage. La régulation du débit au point de consigne résulte de l’équilibre entre les forces aérodynamiques et la force de rappel du ressort.

Plage de fonctionnement

Une différence de pression minimale est nécessaire pour que le registre à débit constant fonctionne. Cette différence dépend de la vitesse de l’air (voir le diagramme ci-dessous).

Par exemple, si la vitesse de l’air dans la gaine est de 7 m/s, la perte de charge de l’appareil est d’environ 100 Pa.

* Inexactitude de régulation inférieure à 20 %.
** Nouvelles dimensions

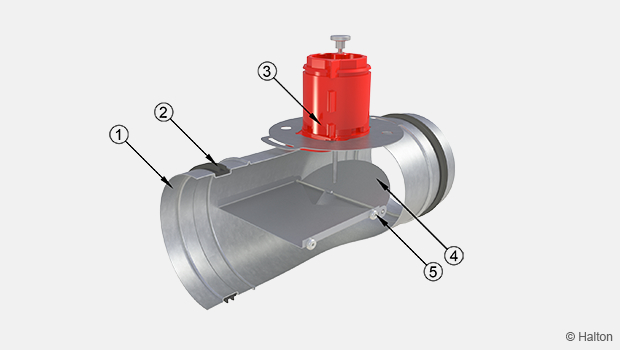

Structure et matériaux

Dimensions

Halton RMC/N (standard)

Halton RMC/I (avec insonorisation)

* Nouvelles dimensions

Modèles

Spécifications

Fonctionnement

• Régulateur mécanique circulaire RMC à débit constant et autorégulé, ne nécessitant aucune alimentation électrique externe ; fonctionnement indépendant de la pression en amont.
• Débit maintenu par un ressort réglable calibré en usine.

Matériaux

• Le boîtier du registre est en acier galvanisé.
• La lame du registre et l’atténuateur sont en aluminium.
• Le boîtier du registre est isolé avec de la laine minérale servant de matériau d’isolation acoustique et thermique (en option).

Structure

• Le registre équipé d’un dispositif de réglage manuel doit pouvoir être facilement réglé ou réinitialisé sur le chantier lors de la mise en service.

Installation

Le régulateur à débit constant peut être installé sur des gaines horizontales ou verticales. Toutefois, lorsqu’il est installé sur des gaines verticales, le ressort de réglage doit être positionné horizontalement.

Distances de sécurité du régulateur

Le régulateur de débit doit être installé dans un flux laminaire non perturbé. Le profil de vitesse du débit dans la gaine doit être suffisamment homogène, sans turbulences provoquées par les coudes, les raccords en T, etc.

La distance de sécurité nécessaire après un coude ou un raccord en T est de 2.5 le diamètre de la gaine.

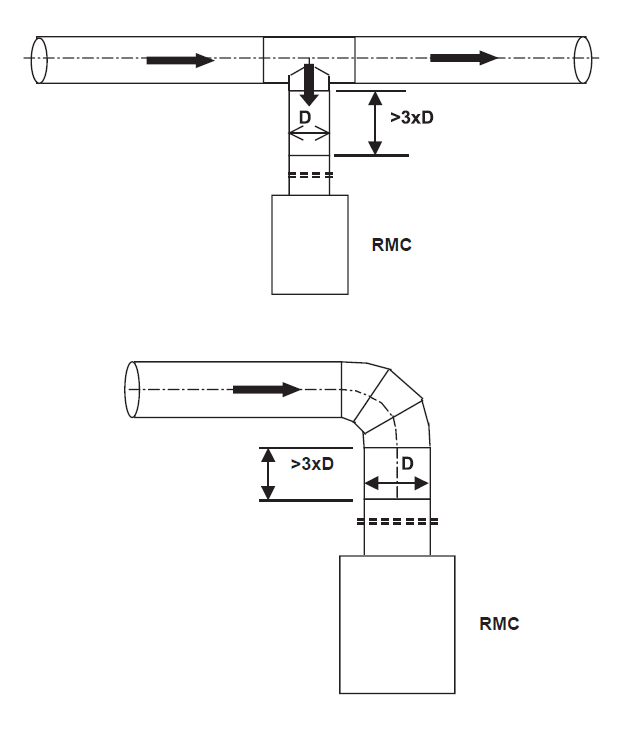

Le registre de régulation de débit doit être installé de façon à ce que la flèche placée sur le registre corresponde à la direction du débit. Voir les exemples d’installation ci-dessous.

Mise en service

Chaque registre est livré pré‑calibré pour garantir une efficacité optimale du débit d’air en fonction de son diamètre. Les réglages du débit d’air sur site peuvent être effectués facilement dans la plage de contrôle :

• Pour les diamètres 80 à 250, il suffit de tourner le bouton de réglage pour un ajustement rapide et précis, sans outils.
• Pour les diamètres 315 à 400, utilisez un tournevis ou une clé Allen pour régler la compression du ressort selon l’échelle de débit clairement indiquée sur le cylindre de réglage.

Entretien

Tous les composants sont conçus pour être exempts de maintenance, non sujets au vieillissement et résistants à la corrosion dans des conditions d’exploitation normales. Les contrôles fonctionnels de routine ne sont généralement pas nécessaires.

Cependant, l’accessibilité pour l’inspection et la mise en service doit être garantie conformément à la norme DIN EN 12097, qui définit les exigences d’accès pour les systèmes de conduits de ventilation. Dans les applications standard, aucune autre action de maintenance n’est requise, à condition que les conditions d’installation et les profils de débit d’air restent dans les paramètres de fonctionnement spécifiés.

Code commande

RMC-M-D; ZT

Exemple de code de commande

RMC-N-100; ZT=N
