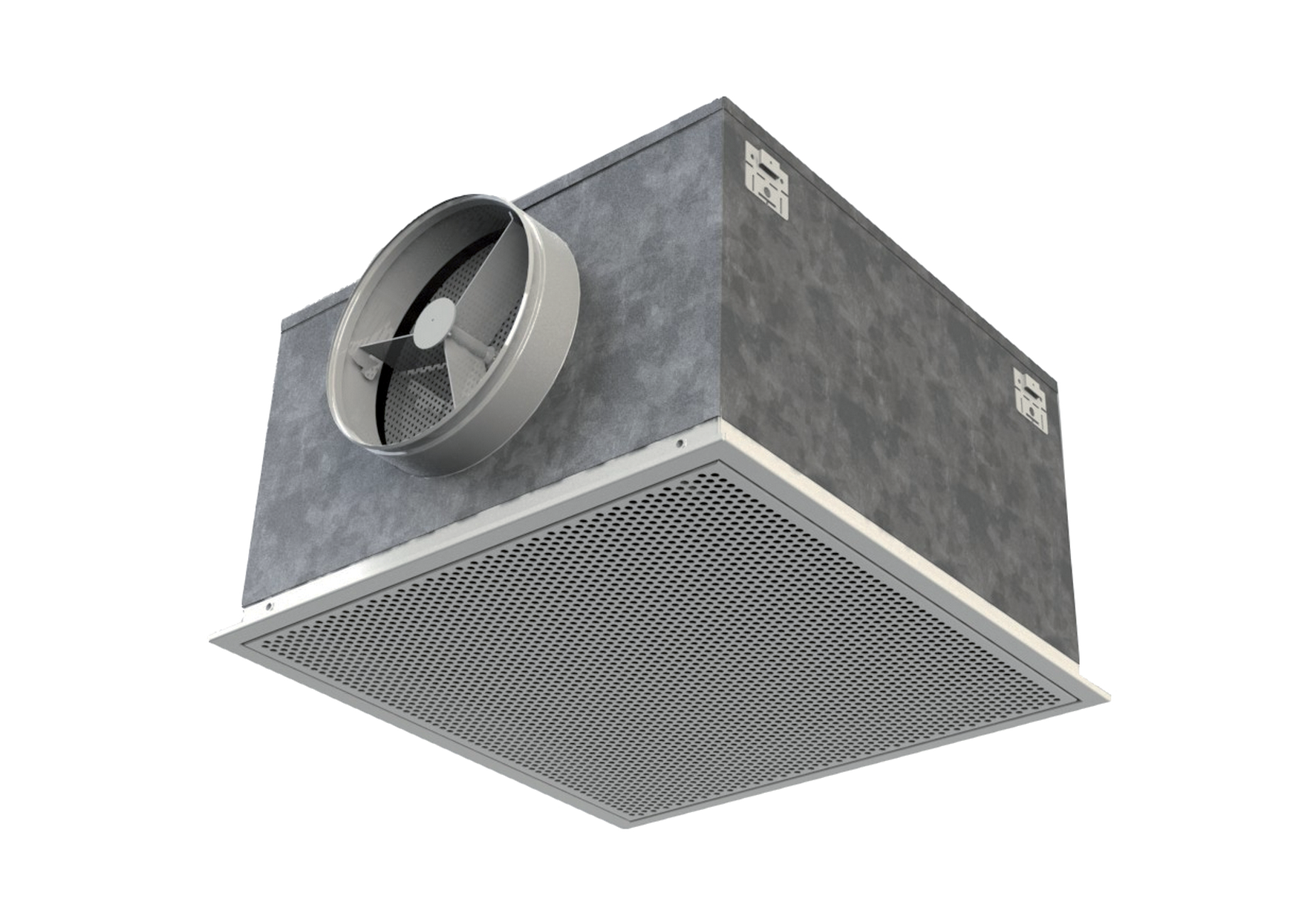

Halton DFP – Diffuseur plafonnier modulable
Soufflage horizontal, convient également pour l’extraction et l’extraction avec filtre
Construction modulaire comprenant 3 options de façades interchangeables adaptées aux plafonds modulaires de 600×600, 675×675 mm, offrant des caractéristiques d’apparence et de performance différentes
Présentation
- Soufflage horizontal, convient également pour l’extraction et l’extraction avec filtre
- Construction modulaire comprenant 3 options de façades interchangeables adaptées aux plafonds modulaires de 600 x 600, 675×675 mm, offrant des caractéristiques d’apparence et de performance différentes
- Façade démontable permettant le nettoyage du diffuseur et de la gaine
- Raccordement à la gaine au moyen d un plénum d’équilibrage (PFP) proposant différentes dimensions de raccords de gaine et de hauteurs de plénum (raccordement 160mm à 315mm)
- Raccordement sur gaine circulaire avec joint intégré
- Plénum déquilibrage disposant d une fonction de mesure du débit d’air
Options et accessoires
- Possibilité d’installation dans un plafond “Fineline”
- Plenum avec raccordement horizontal ou vertical
- Possibilité d’équiper le plenum PFP d’un filtre G3
- Module de mesure et d’équilibrage du débit de soufflage (MSM)
Dimensions
DFP uniquement

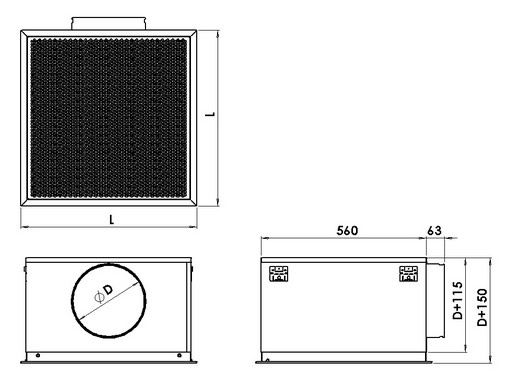

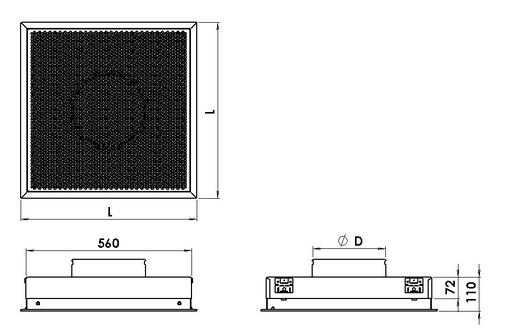

DFP installé sur un plénum PFP : plénum à raccordement horizontal ou vertical

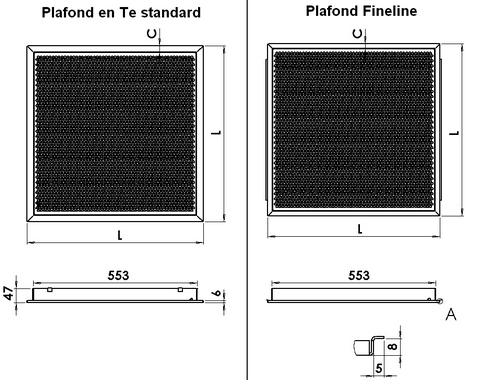

Plafond en T standard | Plafond de type fineline | |||
Dalles de faux-plafond | 600×600 | 675×675 | 600×600 | 675×675 |
L | 595 | 670 | 583 | 658 |
C | 22 | 59,5 | 16 | 53,5 |
Matériau
DFP/N
Pièce | Matériau | Finition | Remarque |
Cadre | Acier | Peinture époxy-polyester Blanc RAL 9003 30 % brillance |
Couleurs spéciales disponibles |
Façade | Acier | ||
Buses | Polyacétal POM | RAL 9003 | |
Plénum, piquage |
Acier galvanisé |
DFP/P
Pièce | Matériau | Finition | Remarque |
Cadre | Acier | Peinture époxy-polyester Blanc RAL 9003 30 % brillance |
Couleurs spéciales disponibles |
Façade | Acier perforé | ||
Plénum, piquage |
Acier galvanisé |
DFP/J
Pièce | Matériau | Finition | Remarque |
Cadre | Acier | Peinture époxy-polyester Blanc RAL 9003 30 % brillance |
Couleurs spéciales disponibles |
Façade | Acier | ||
Plénum, piquage |
Acier galvanisé |
Accessoires
Accessoire | Code | Description | Remarque |
Plénum | PFP/P-H-S
PFP/N-H-S PFP/J-H-S |
Plénum de soufflage avec raccordement horizontal |
Isolation (2 ou 4 faces) laine minérale 15 mm d’épaisseur Euroclasse A2 s1 d0 (option) Module de mesure et de réglage du débit MSM (option) |
Plénum | PFP/P-V-S
PFP/N-V-S PFP/J-V-S |
Plénum de soufflage avec raccordement vertical |
Isolation (2 ou 4 faces) laine minérale 15 mm d’épaisseur Euroclasse A2 s1 d0 (option) Module de mesure et de réglage du débit MSM (option) |
Plénum | PFP/P-H-R | Plénum de reprise avec raccordement horizontal |
Isolation (2 ou 4 faces) laine minérale 15 mm d’épaisseur Euroclasse A2 s1 d0 (option) |
Plénum | PFP/P-V-R | Plénum de reprise avec raccordement vertical |
Isolation (2 ou 4 faces) laine minérale 15 mm d’épaisseur Euroclasse A2 s1 d0 (option) |
Plénum | PFP/P-H-F | Plénum de reprise filtrante avec raccordement horizontal |
Isolation (2 ou 4 faces) laine minérale 15 mm d’épaisseur Euroclasse A2 s1 d0 (option) |
Plénum | PFP/P-V-F | Plénum de reprise filtrante avec raccordement vertical |
Isolation (2 ou 4 faces) laine minérale 15 mm d’épaisseur Euroclasse A2 s1 d0 (option) |
Fonctionnement
DFP/P

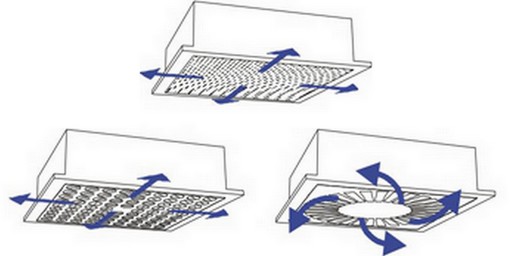

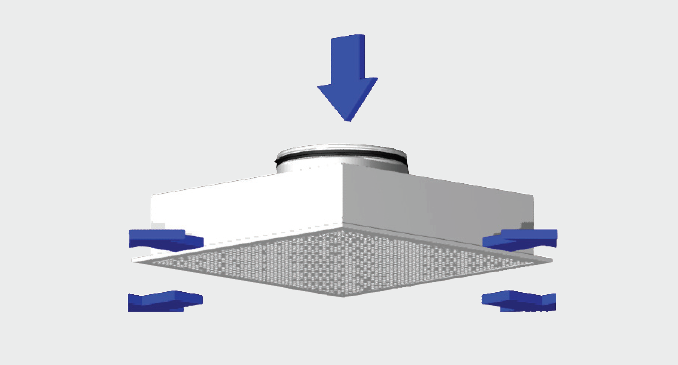

L’air est diffusé avec effet de plafond dans le local à travers la façade du diffuseur.
L’air peut être diffusé dans quatre directions différentes. La différence maximale de température entre l’air soufflé et l’air ambiant dépend du nombre de directions utilisées :
-
- 8 °C pour 3 et 4 directions
- 6 °C pour 1 et 2 directions
Le DFP/P peut également être utilisé pour l’extraction et comporter un filtre.
DFP/N
L’air est diffusé dans le local aussi bien horizontalement que verticalement à travers le panneau de façade du diffuseur.
Le profil de diffusion de l’air peut être orienté de manière radiale en tournant chaque buse à la main.
La direction du jet d’air n’a pas d’effet sur la perte de charge ou le débit d’air.
La différence de température maximale recommandée entre l’air soufflé et l’air ambiant du local est de -10 °C.
DFP/J

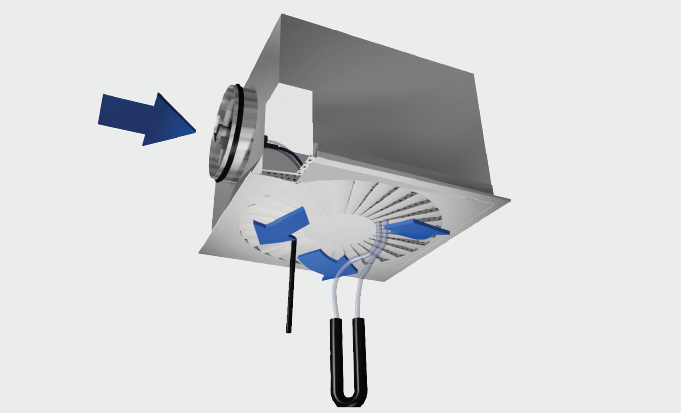

Le jet horizontal rotatif radial est diffusé dans le local au travers des ailettes en spirale profilées du diffuseur.
La différence de température maximale recommandée entre l’air soufflé et l’air ambiant du local est de -12 °C.
La vitesse de l’air diffusé diminue grâce à un effet d’induction important.
Plénum PFP
Le plénum d’équilibrage Halton PFP répartit le débit en réduisant la vitesse du flux d’air.
Les diamètres de raccordement 160, 200, 250, 315 sont disponibles.
Raccordement sur gaine circulaire avec joint caoutchouc.
L’air est réparti équitablement dans le diffuseur, assurant ainsi un fonctionnement correct.
Le débit d’air peut être ajusté en utilisant un module de mesure et d’ajustement détachable (MSM).
Installation

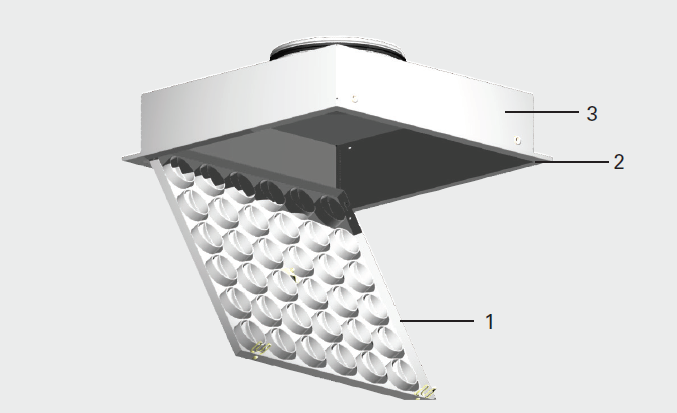

N° de repère Dénomination
1 Façade
2 Cadre
3 Plénum
Dimensions de réservation
Modèle | AxB |
595×595 | 565×565 |
670×670 | 640×640 |
Réglage
Afin de permettre le réglage et la mesure du débit d’air, il est recommandé de raccorder le diffuseur à un caisson équipé d’un module MSM.
Le débit de soufflage est déterminé au moyen du module de mesure et de réglage du débit MSM.
Ouvrir la façade du diffuseur, faire passer les tubes et la tige de commande par le diffuseur.
Fermer la façade du diffuseur en place.
Mesurer la différence de pression avec un manomètre différentiel. Le débit d’air correspondant est calculé selon la formule ci-dessous :
où :
∆Pm est la pression mesurée (Pa)
k est un facteur donné variant avec l’installation et le diamètre du piquage
Qv est le débit d’air (l/s)
Régler le débit en tournant la tige de commande du MSM jusqu’à l’obtention de la valeur désirée.
Bloquer le registre dans cette position avec la molette.
Ouvrir la façade du diffuseur, remettre les tubes et la tige de commande en place dans le caisson et refermer la façade du diffuseur.
Facteur k pour des installations avec différentes distances de sécurité (D = diamètre du conduit) :
D | >6XD | min 3XD |
160 | 19 | 22 |
200 | 28 | 32 |
250 | 49 | 51 |
Entretien
DFP/N
Ouvrir le panneau avant du diffuseur en le tirant sans forcer vers le bas et le laisser pivoter et pendre sur ses charnières.
Chaque buse s’enlève facilement en appuyant sur les deux ergots puis en exerçant une poussée à l’arrière pour faire sortir la buse.
Nettoyer les buses et la façade avec un chiffon humide.
Les buses se remettent en place sur le panneau par simple poussée.
Remettre la façade en place.
DFP/J et DFP/P
Ouvrir le panneau avant du diffuseur et nettoyer les différentes parties à l’aide d’un chiffon humide.
Remettre le panneau avant en place en poussant jusqu’à l’encliquetage.
Plénum PFP
Dégager le module de mesure et de réglage en tirant sur la tige sans forcer (ne pas tirer sur la tige de commande ni les tubes de mesure).
Nettoyer les différentes parties à l’aide d’un chiffon humide, ne pas les plonger dans l’eau.
Remonter le module de mesure et de réglage en poussant sur la tige jusqu’à ce que le module arrive en butée.
Remettre la façade en place en poussant jusqu’à l’encliquetage.
Spécifications

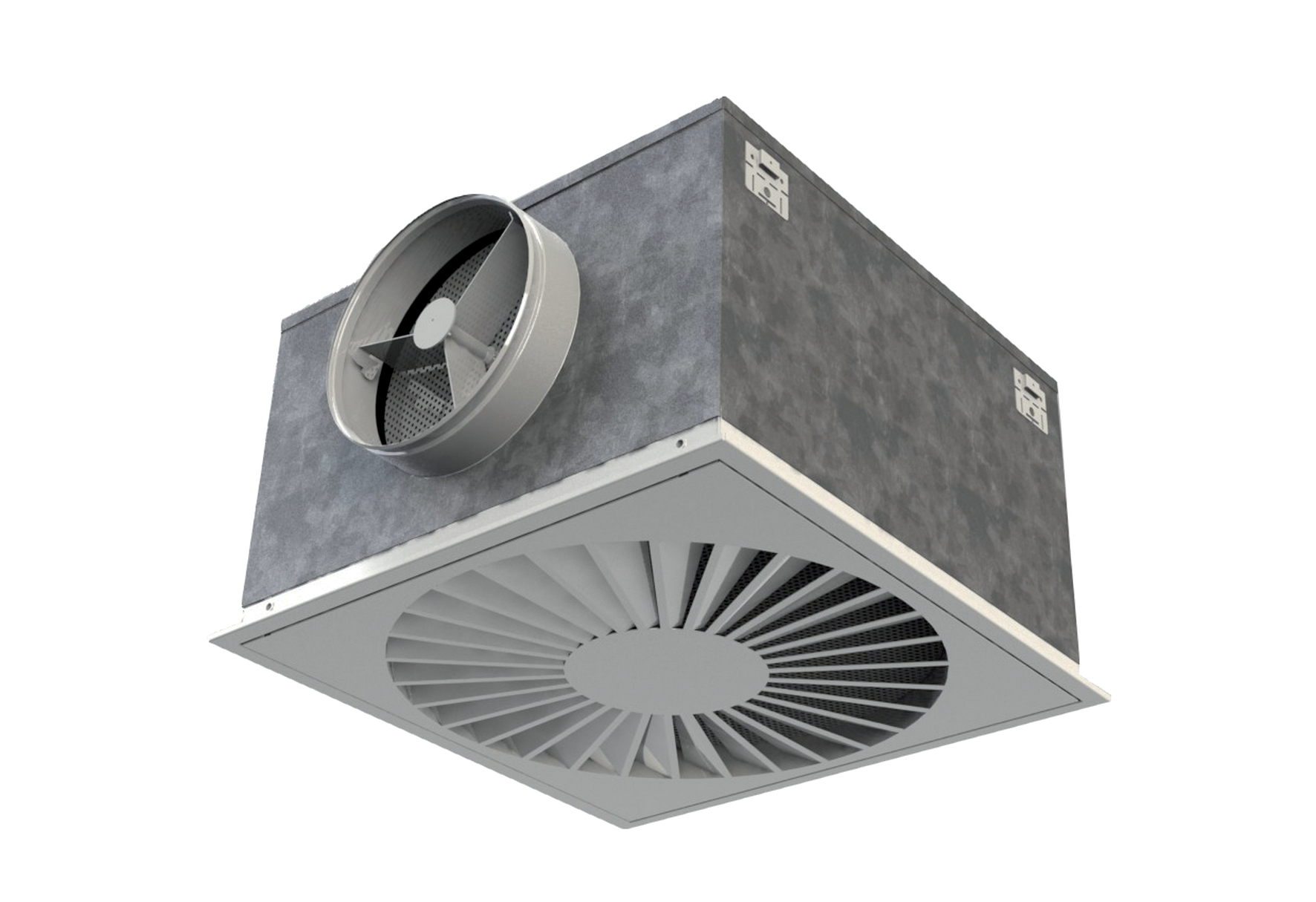

DFP/J
Diffuseur plafonnier de soufflage Halton DFP/N à jet hélicoïdal sur 4 directions.
Diffuseur à forte induction avec possibilité de faire une variation de débit sans variation de la veine d’air.
Panneau de façade en acier recouvert d’une peinture époxy-polyester blanche (RAL 9003) en version standard.
Façade démontable pour accès à l’intérieur du plénum ou pour réglage et mesure de débit.
Option : plénum PFP/J
Plénum de raccordement PFP/J avec piquage circulaire horizontal ou vertical, équipé d’un joint d’étanchéité.
Fabrication du plénum en acier galvanisé. Isolation en laine minérale de 15 mm avec classement au feu Euroclasse A2 s1 d0.
Organe de mesure et de réglage de débit MSM.

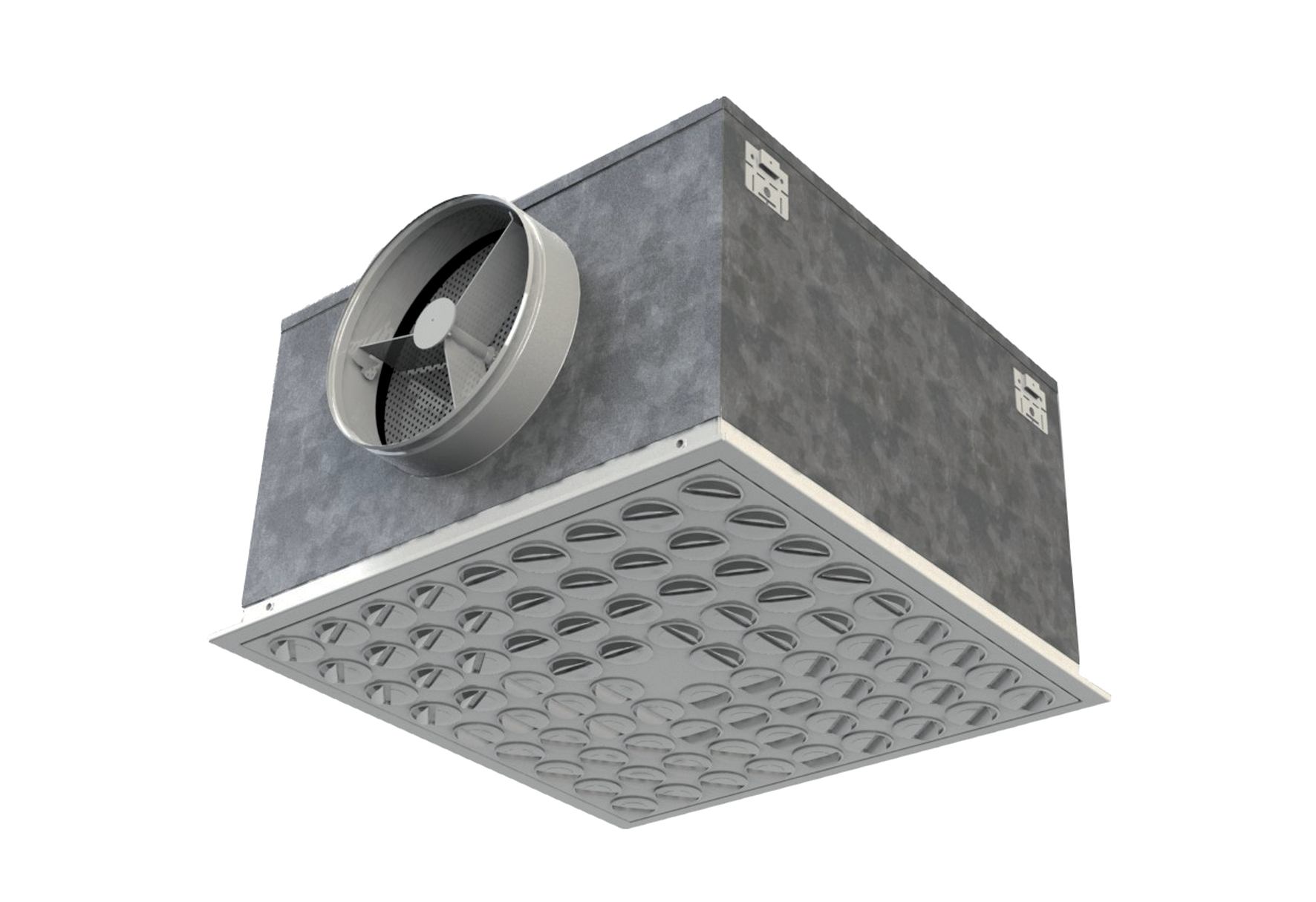

DFP/N
Diffuseur plafonnier de soufflage Halton DFP/N avec buses orientables en façade.
Les buses possèdent une double fente en face avant qui améliore l’induction du diffuseur. Elles sont orientables individuellement sur 360°.
Le soufflage pourra être directionnel (1,2, 3 ou 4 directions) ou avec effet rotatif.
La configuration des buses est modifiable en fonction du changement d’aménagement du bâtiment (cloisonnement) et ne nécessite pas d’outil spécifique.
Diffuseur avec effet rotatif qui permet une variation importante de débit sans modification du profil de la veine d’air.
Panneau de façade en acier recouvert d’une peinture époxy-polyester blanche (RAL 9003) en version standard. Buses en matériau plastique.
Façade démontable pour accès à l’intérieur du plénum ou pour réglage et mesure de débit.
Option : plénum PFP/N
Plénum de raccordement PFP/N avec piquage circulaire horizontal ou vertical, équipé d’un joint d’étanchéité.
Fabrication du plénum en acier galvanisé. Isolation en laine minérale de 15 mm avec classement au feu Euroclasse A2 s1 d0.
Organe de mesure et de réglage de débit MSM.
DFP/P
Diffuseur plafonnier de soufflage Halton DFP/P avec façade carrée en tôle perforée pour montage en faux-plafond.
Soufflage avec effet Coanda à forte induction permettant une réduction rapide de la vitesse de soufflage ainsi que de l’écart de température soufflage/ambiance.
Possibilité de diriger le flux d’air suivant 1, 2 ou 3 ou 4 directions.
Diffuseur utilisable en reprise.
Façade en acier galvanisé revêtu d’une peinture époxy-polyester de couleur standard blanche (RAL 9003).
Façade basculante pour accès à l’intérieur du diffuseur et à son système de mesure et de réglage de débit.
Option : plénum PFP/P
Plénum de raccordement PFP/P avec piquage circulaire horizontal ou vertical, équipé d’un joint d’étanchéité.
Fabrication du plénum en acier galvanisé. Isolation en laine minérale de 15 mm avec classement au feu Euroclasse A2 s1 d0.
Organe de mesure et de réglage de débit MSM.
Code commande
DFP/F-M-D, DB-DP-IO-CO-ZT
F = Façade
P Perforée
J Hélicoïdale
N A buses
M = Modèle
S Souffage
R Reprise ou reprise filtrante (Si F=J ou F=N, cette option n’est pas disponible)
D = Dimensions
600 (pour dalle de faux-plafond 600×600)
675 (pour dalle de faux-plafond 675×675)
Options et accessoires
DB = Directions de soufflage
4 4 directions
3 3 directions
2C 2 directions adjacentes (angle)
2L 2 directions opposées (latéral)
1 1 direction
NA = Non applicable
DP = Esthétisme de la façade
ST Perforation standard R5T7
NA Non applicable
IO= Type de faux-plafond
ST Plafond en T standard
FL Plafond de type fineline
CO = Couleur
SW Blanc signalisation (RAL 9003)
X Couleur spéciale
ZT = Produit spécial
N Non
Y Oui (ETO)
Exemple de code
DFP/P-S-600, DB=3, DP=ST, IO=FL, CO=W
