Halton DFB – Diffuseur plafonnier multidirectionnel

Facile à nettoyer et entretenir.

Request a Quote

Présentation

  • Soufflage plafonnier, convient aussi pour l’extraction
  • Soufflage dans 4 directions. Egalement disponible avec soufflage dans 1, 2 ou 3 directions (DFC)
  • Montage en faux-plafond, fabrication légère en aluminium
  • Raccordement sur gaine circulaire avec joint caoutchouc
  • Dimensions adaptables sur dalle aluminium pour montage en faux-plafond modulaire 600×600
  • Cône central démontable, permettant le nettoyage du diffuseur et de la gaine de ventilation

Accessoires

  • Plénum PDF à raccordement horizontal ou vertical, nu ou insonorisé 4 faces (laine minérale)
  • Registre de réglage du débit ODD
  • Module de réglage MSM pour mesure et équilibrage du débit jusqu’au diamètre 315

Dimensions

Taille W W1
6×6 295 150
9×9 370 225
12×12 445 300
15×15 520 375
18×18 595 450
21×21 670 525
24×24 745 600

NS W W1 H ØD
6×6 295 150 225 124
9×9 370 225 310 199
12×12 445 300 350 249
15×15 520 375 415 314
18×18 595 450 500 399
21×21 670 525 550 449
24×24 745 600 600 499

Matériau

Pièce Matériau Finition Remarque
Cadre Aluminium Peinture époxy-polyester
Blanc RAL 9003 30 % brillance
Couleurs spéciales disponibles
Façade Aluminium Peinture époxy-polyester
Blanc RAL 9003 30 % brillance
Couleurs spéciales disponibles
Cône central Aluminium Peinture époxy-polyester
Blanc RAL 9003 30 % brillance
Couleurs spéciales disponibles
Plénum d’équilibrage,
piquage
Acier galvanisé

Accessoires

Accessoire Code Description
Plénum PDF/H Plénum avec piquage horizontal
(avec ou sans insonorisation)
Plénum PDF/V Plénum avec piquage vertical
(avec ou sans insonorisation)
Module de mesure et
de réglage du débit
MSM Pour montage en soufflage, jusqu’au Ø 315
Insonorisation IN Laine minérale dans le caisson
Registre de réglage du débit ODD Registre de réglage du débit à ailettes
opposées en aluminium

Modèles

Toutes les tailles standard sont disponibles avec soufflage dans 1, 2 ou 3 directions (DFC).

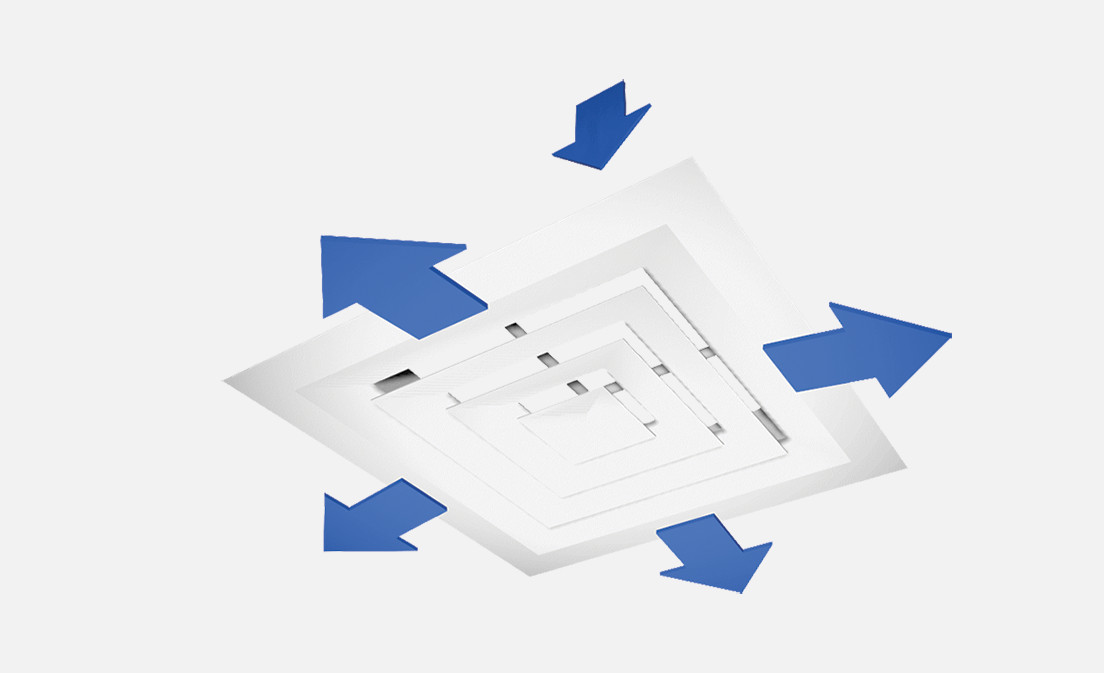

Fonction

L’air est diffusé horizontalement dans le local à travers les fentes de la façade.
Il se mélange avec l’air ambiant dès la sortie du diffuseur.
Les cônes fixes du diffuseur sont conçus pour garantir un effet de plafond à la sortie du diffuseur.
Le diffuseur Halton DFB peut également être utilisé pour l’extraction.

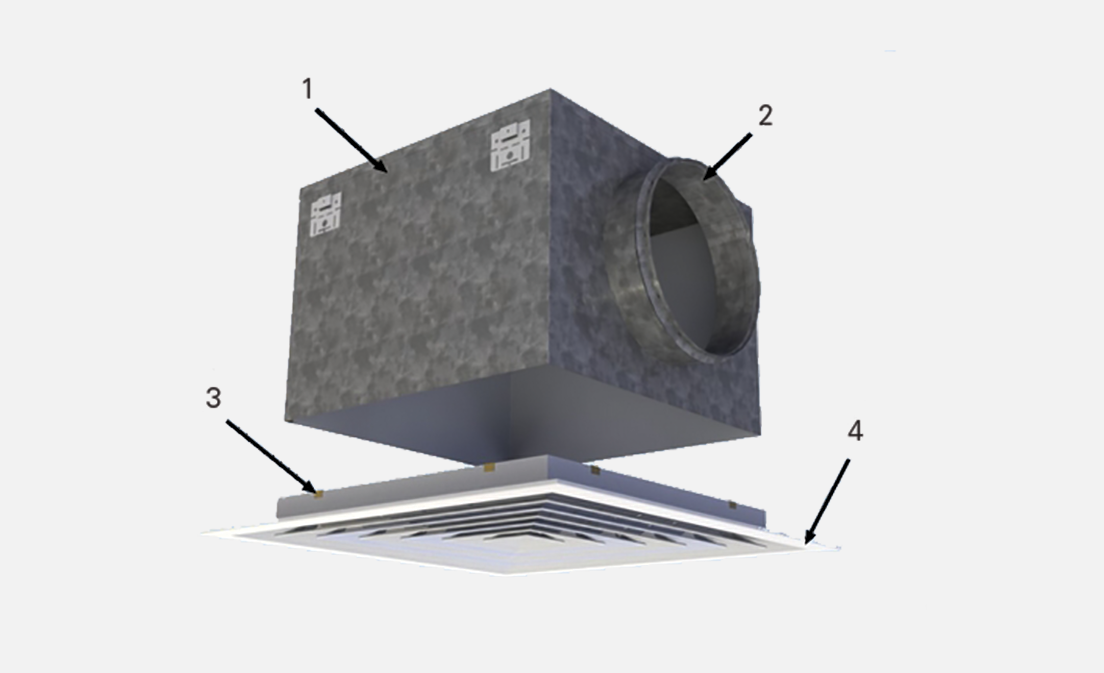

Installation

REPÈRE  NOM
1   Plénum
2   Piquage
3   Clips
4   Diffuseur

Installation du plénum

Le plénum Halton PDF s’installe dans le plafond suspendu avec des tiges de suspension M8 (non fournies) et est raccordé sur la gaine de ventilation.
Lorsque le plénum est équipé d’un module de réglage et de mesure du débit, nous recommandons de respecter une distance de sécurité amont d’un minimum de 3 x D pour assurer la fiabilité de la mesure de débit.
Il ne faut pas trop courber la tige de commande du module.

Installation du diffuseur

Le diffuseur est fixé au plénum par l’intermédiaire de clips.

Dimensions de réservation

Taille H (mm) L (mm)
6×6 215 215
9×9 290 290
12×12 365 365
15×15 440 440
18×18 515 515
21×21 590 590
24×24 665 665

Réglage

Le débit d’air peut être réglé et mesuré seulement lorsque le diffuseur est installé.

Afin de permettre le réglage et la mesure du débit d’air, il est recommandé de raccorder le diffuseur à un plénum équipé d’un module MSM.
Le débit de soufflage est déterminé au moyen du module de mesure et de réglage du débit MSM.

Retirer le centre du diffuseur, faire passer les tubes et la tige de commande par le diffuseur.
Remettre le centre du diffuseur en place.
Mesurer la différence de pression avec un manomètre différentiel. Le débit d’air correspondant est calculé selon la formule ci-dessous :

où :

∆Pm est la pression mesurée (Pa)
est un facteur donné variant avec l’installation et le diamètre du piquage
Qv est le débit d’air (l/s)

Régler le débit en tournant la tige de commande du MSM jusqu’à l’obtention de la valeur désirée.
Bloquer le registre dans cette position avec la molette.
Déposer le diffuseur, remettre les tubes et la tige de commande en place dans le plénum et remettre le diffuseur en place.

Facteur k pour des installations avec différentes distances de sécurité (D = diamètre du conduit) :

D >6XD min 3XD
100 6 7
125 10 12
160 19 22
200 28 32
250 49 51

Registre de réglage du débit ODD

Pour régler le débit, faire tourner les lames du registre derrière la grille à l’aide d’un tournevis.
Les mesures sont effectuées avec le diffuseur en place.

Entretien

Déposer les cônes centraux en tirant sur la partie centrale, sans forcer.
Nettoyer les pièces à l’aide d’un chiffon humide.
Remettre les cônes centraux en place en poussant jusqu’à l’encliquetage.

Option : avec plénum d’équilibrage PDF + MSM

Dégager le module de mesure et de réglage en tirant sur l’axe sans forcer (ne pas tirer sur la tige de commande ni sur les tubes de mesure).
Nettoyer les différentes pièces avec un tissu humidifié, ne pas les plonger dans l’eau.
Remonter le module de mesure et de réglage en poussant sur l’axe jusqu’à ce que le module arrive en butée.
Remettre les cônes centraux en place en poussant jusqu’à l’encliquetage.

Spécifications

Diffuseur plafonnier carré Halton DFB avec 4 directions de soufflage pour intégration en faux-plafond modulaire.
Fabrication en aluminium anodisé revêtu d’une peinture époxy-polyester de couleur standard blanche (RAL 9003). Assemblage des angles invisibles par soudure en partie arrière du profil.
Les cônes centraux du diffuseur seront démontables afin de permettre l’accès au module de mesure et de réglage du débit placé dans le plénum.

Montage du diffuseur par clips sur le plénum.
Possibilité d’intégration du diffuseur sur une plaque 600×600 (DFB/B).

Plénum de raccordement type PDF avec insonorisation par laine minérale.
Organe de mesure et de réglage de débit MSM.

Code commande

DFB/S-A-B; FI-CO-ZT

   S = Modèle
A  Standard
B  Module plafonnier 600 x 600 mm
C  Module plafonnier 675 x 675 mm

   A = Dimension de raccordement
S=A : 6,9,12,15,18,21,24
S=B : 6,9,12,15
S=C : 6,9,12,15,18

   B = Largeur
A=6 : 6
A=9 : 9
A=12 : 12
A=15 : 15
A=18 : 18
A=21 : 21
A=24 : 24

Options

  FI = Finition
PN  Peinte

   CO = Couleur
SW  Blanc signalisation (RAL 9003)
X  Couleur spéciale

   ZT  = Produit spécial
N     Non
Y      Oui (ETO)

Accessoires

PDF  Plénum
MSM  Module de mesure et de réglage du débit
ODD  Damper à ailettes opposées

Exemple de code

DFB/A-6-6, FI=PN,CO=SW, ZT=N

Références stockées

 Références DFB stockées

20007259 DFB-6X6-W
20007260 DFB-9X9-W
20007261 DFB-12X12-W
20007262 DFB-15X15-W
20007263 DFB-18X18-W
20007264 DFB-600-6X6-W
20007265 DFB-600-9X9-W
20007266 DFB-600-12X12-W
20007267 DFB-600-15X15-W

Accessoires DFB stockés

20005704 PDF/H-6×6
20005705 PDF/H-9×9
20005701 PDF/H-12×12
20005702 PDF/H-15×15
20005703 PDF/H-18×18 diam315
20007162 PDF/H-18×18 diam400
20007162 PDF/H-18×18 diam400
20000627 OD/DF-6×6
20000628 OD/DF-9×9
20000622 OD/DF-12×12
20000623 OD/DF-15×15
20000624 OD/DF-18×18
DFB-9X9-W
DFB-6X6-W
DFB-6X6-W
DFB-600-9X9-W
DFB-600-9X9-W
DFB-600-9X9-W
DFB-600-9X9-W
DFB-600-9X9-W
DFB-600-9X9-W
DFB-600-9X9-W
DFB-600-6X6-W
PDF/H-9×9
PDF/H-15×15
