Présentation

• Soufflage plafonnier, convient aussi pour l’extraction
• Induction interne de 50 % permettant de réduire rapidement l’écart de température soufflage / ambiance
• Utilisation en rafraîchissement avec une différence de température soufflage/ambiance pouvant atteindre -16 °C
• Utilisation également en mode chauffage
• Utilisation pour les locaux à fort taux de brassage
• Montage encastré en faux-plafond ou sans faux- plafond
• Raccordement sur gaine circulaire avec joint caoutchouc
• Cônes centraux démontables permettant le nettoyage du diffuseur et de la gaine de ventilation

Modèles et accessoires

• Modèle sur plaque pour installation dans un faux-plafond modulaire 600×600 (tailles 160 à 250)
• Plénum de raccordement (Halton TRH) ou d’équilibrage avec système de mesure (Halton TRI)
• Module de réglage MSM pour mesure et équilibrage du débit

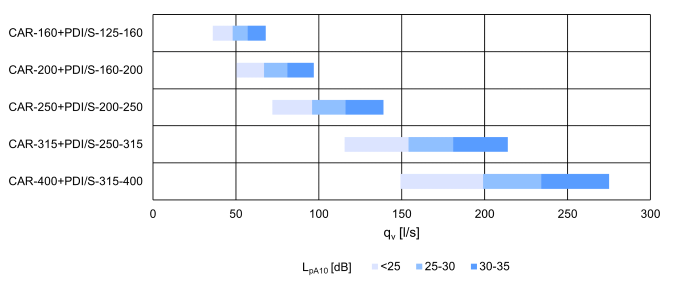

Dimensions

Matériau

Accessoires

Modèles

Fonction

L’air de soufflage est diffusé à travers les cônes de la façade.
La divergence des cônes crée une dépression en partie inférieure et un effet d’induction avec l’air du local. L’air ambiant est ainsi mélangé à l’air soufflé.

Cette induction interne réduit la température de l’air soufflé en sortie de diffuseur ainsi que sa vitesse de propagation.
Un processus identique se poursuit à l’extérieur du diffuseur entre l’air mélangé et l’air ambiant avec une induction externe réduisant ainsi davantage la vitesse et l’écart de température entre l’air soufflé et l’air ambiant.

Le diffuseur peut également être utilisé en extraction.

Installation

Le diffuseur Halton CAR peut être installé dans un plafond suspendu ou complètement en saillie.
Le diffuseur est raccordé soit directement à la gaine, soit par l’intermédiaire d’un plénum Halton TRH ou d’un plénum d’équilibrage Halton TRI. S’il est connecté directement sur la gaine, il faut observer une distance de sécurité minimale de 3 x D en amont du diffuseur.

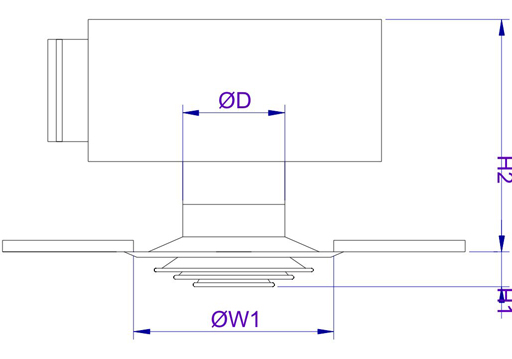

Montage avec plénum Halton TRI ou TRH

Halton TRI

Halton TRH

Il est possible de réduire la dimension H de 60 mm en utilisant le raccord à emboîtement du TRI en montage interne.

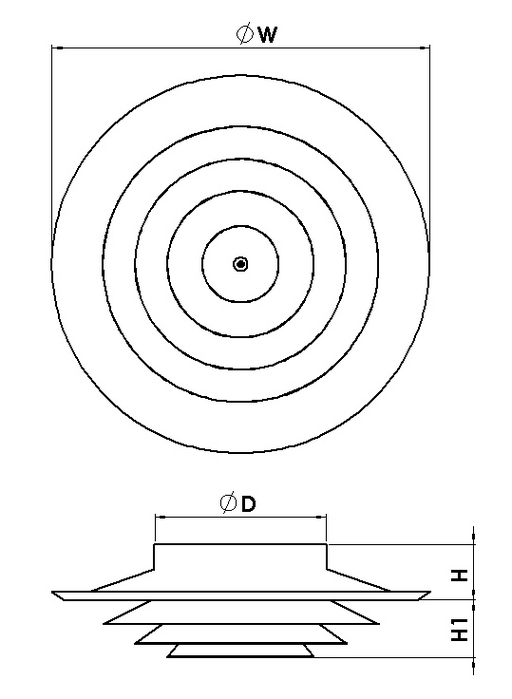

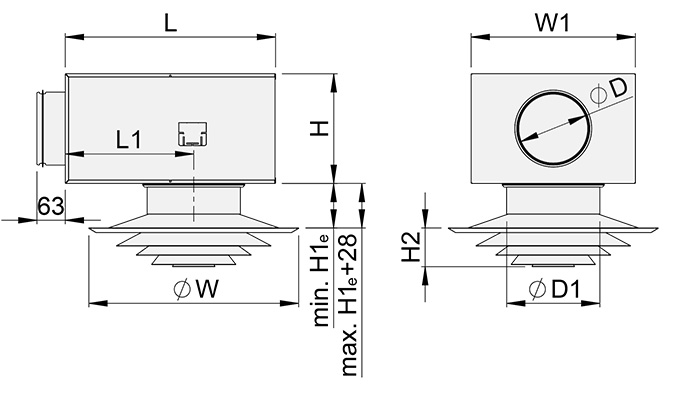

Dimensions de réservation

Réglage

Afin de permettre le réglage et la mesure du débit d’air, il est recommandé de raccorder le diffuseur à un plénum équipé d’un module MSM.
Le débit de soufflage est déterminé au moyen du module de mesure et de réglage du débit MSM.

Déposer l’élément conique central et faire passer les tubes et la tige de commande par le diffuseur.
Mesurer la différence de pression avec un manomètre différentiel. Le débit d’air correspondant est calculé selon la formule ci-dessous :

Régler le débit en tournant la tige de commande jusqu’à l’obtention de la valeur désirée.
Bloquer le registre dans cette position avec la molette.
Remettre les tubes et la tige de commande dans le caisson et pousser en place l’élément conique central.

Facteur k pour des installations avec différentes distances de sécurité (D = diamètre du conduit)

Entretien

Déposer l’élément conique en dévissant le cône extérieur.
Nettoyer les pièces à l’aide d’un chiffon humide.
Remettre chaque vis en position et les visser de façon à remettre l’élément conique en place.

Option : avec un plénum d’équilibrage TRI + MSM ou TRH + MSM

Dégager le module de mesure et de réglage en tirant sur l’axe sans forcer (ne pas tirer sur la tige de commande).
Nettoyer les différentes pièces avec un chiffon humide, ne pas les plonger dans l’eau.
Remonter le module de mesure et de réglage en poussant sur l’axe jusqu’à ce que le module arrive en butée.

Spécifications

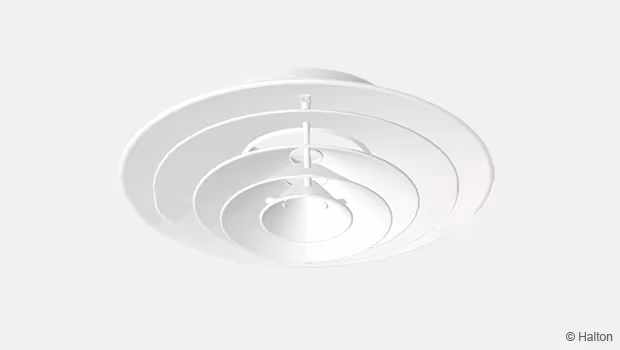

Diffuseur circulaire Halton CAR avec induction interne de 50 %.

La géométrie du diffuseur permet d’obtenir un effet venturi à la sortie des cônes divergents centraux, l’air soufflé est alors directement mélangé avec l’air ambiant.

L’écart de température soufflage / ambiance diminue de moitié dès la sortie du diffuseur.

Cette induction interne permet de réduire de façon importante les vitesses résiduelles dans la zone d’occupation, même dans le cas de locaux avec de forts taux de brassage.

L’écart de température maxi (soufflage /ambiance) admissible par le diffuseur est de 16 °C.

Le diffuseur peut être monté avec ou sans faux-plafond.

Diffuseur en acier galvanisé avec revêtement peinture époxy-polyester de couleur standard blanche (RAL 9003).

Option 1

Plénum de raccordement étanche type Halton TRI avec piquage avec joint étanche à l’air. Isolation par fibre polyester lavable en surface.

Option 2

Plénum de raccordement type Halton Halton TRH avec insonorisation par laine minérale.

Organe de mesure et de réglage de débit MSM.

Code produit

CAR/D; WS-CO-ZT

   D = Diamètre de raccordement
160, 200, 250, 315, 355, 400, 450, 560

Options

WS = Modèle
NA     Non affecté
600    600 x 600

CO = Couleur
SW    Blanc signalisation (RAL 9003)
X       Couleur spéciale

ZT = Produit spécial
N      Non
Y        Oui (ETO)

Accessoires

TRI      Plénum d’équilibrage
TRH    Plénum de raccordement

Exemple de code

CAR-160, WS=NA,CO=SW
