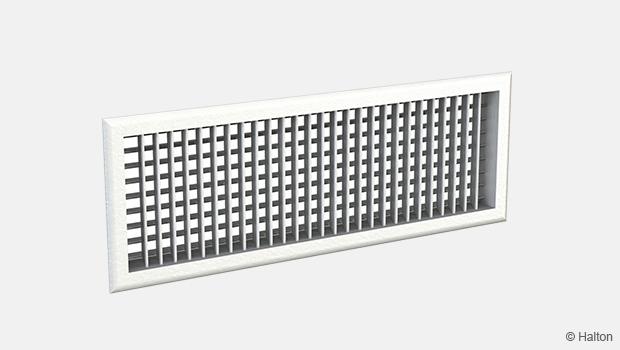

Halton WDD – Grille universelle

Présentation

• Montage mural avec soufflage horizontal, convient aussi pour l’extraction
• Ailettes avant verticales, ailettes arrière horizontales réglables individuellement pour ajustement de la portée
• Fabrication esthétique en aluminium
• Grille démontable permettant son nettoyage et celui de la gaine

Accessoires

• Damper à lames opposées en aluminium OD
• Cadre à sceller en acier IF
• Boîte de raccordement en acier galvanisé BDR. Isolation 2 ou 5 faces en option
• Organe de mesure et de réglage du débit MSM pour BDR

Dimensions

Halton WDD, cadre bombé (R)

Halton WDD, cadre plat 22 mm (F)

Halton WDD, cadre plat 30 mm (F2)

Profondeur totale avec le registre de réglage du débit OD, 48 mm + 45 mm

Dimensions spéciales

En complément des cotes standard, des dimensions spéciales peuvent être commandées. Les dimensions maximales sont de 1500 mm x 600 mm.

Structure et matériaux

Pour que les raccords soient pratiquement invisibles, les coupes d angle du cadre extérieur sont soudées en partie arrière.

Caractéristiques et options

Moteur thermostatique

Dans les applications nécessitant à la fois chauffage et rafraîchissement, la veine d’air sera pilotée par un moteur thermostatique.
Le moteur thermostatique modifie la position des ailettes horizontales arrière en fonction de la température de l’air de soufflage. Ce système ne consomme aucune énergie et ne nécessite aucune alimentation extérieure.

Lorsque la température de l’air de soufflage est de 18°C, la veine d’air est diffusé horizontalement. L’angle des ailettes est de 0°. Si la température de l’air de soufflage augmente, le piston du moteur modifie graduellement l’angle des ailettes arrière afin de diriger le flux vers le bas. Les ailettes atteignent un angle de 45° au bout de 10 à 20 minutes.

Le moteur thermostatique ne nécessite aucune maintenance.

Modéles

Halton WDD, cadre bombé (R)

Halton WDD, cadre plat (F, F2)

Principe de fonctionnement

L’air est insufflé dans le local à travers les ailettes avec une déflexion horizontale et verticale. Il se mélange avec l’air ambiant à l’avant de la grille.
L’air de ventilation est dirigé horizontalement par les ailettes réglables.
En faisant pivoter les ailettes verticales, il est possible de modifier la longueur et la forme de la veine d’air.

Pour les installations murales, la distance au plafond recommandée est de 200 mm si la veine d’air est dirigée vers ce dernier.

L’angle des ailettes arrière peut aussi être commandé par un moteur thermostatique.

La grille Halton WDD peut également être utilisée pour l’extraction.

Installation

La grille est raccordée soit par l’intermédiaire d’un plénum d’équilibrage Halton PRL ou d’une boite de raccordement Halton BDR, soit directement à la gaine au moyen d’un cadre de montage IF.

Cadre de montage (IF)   Plénum d’équilibrage PRL   Boite BDR

Fixation à clips (standard)

La fixation de la grille par clips est standard..
Les fixations à clips sont utilisées pour les caissons Halton PRL et Halton BDR ainsi que pour les cadres de montage IF.

Fixations à vis cachées (option)

Les fixations à vis cachées de la grille sont compatibles aussi bien avec le cadre de montage IF qu’avec la boite de raccordement Halton BDR, mais ne le sont pas avec le plénum Halton PRL.
Pour le passage des taquets de fixation, des fenêtres sont percées en usine dans la boite BDR.

Pour l’installation au plafond, l’utilisation de fixations à vis cachées est recommandée.

Avec un cadre de montage, la réservation à prévoir a pour dimensions L*H et en l’absence de ce dernier, les dimensions se réduisent à (L-5)x(H-5).

Fixation à vis apparentes.

Pour l’installation au plafond, nous recommandons également l’utilisation de fixations à vis apparentes. Des vis autotaraudeuses 4,2 x 25 (vis à tête fraisée ) sont fournies.

Mise en service

Soufflage

Afin de permettre le réglage et la mesure du débit, nous recommandons de raccorder le diffuseur à un caisson Halton BDR ou Halton PRL équipé d’un module MSM.
Le débit de l’air de soufflage est déterminé au moyen du module de mesure et de réglage du débit MSM.
Déposer la grille, faire passer les tubes et la tige de commande par la grille et la remettre en place.
Mesurer la différence de pression avec un manomètre différentiel. Le débit d’air correspondant est calculé selon la formule ci-dessous

avec:

• q_v          débit aéraulique [l/s] or [m³/h]
• ∆p_m      pression mesurée [Pa]
• k            facteur k donné en fonction du montage et du diamètre (voir le tableau ci-dessous)

Régler le débit en tournant la tige de commande du MSM jusqu’à l’obtention de la valeur désirée.
Bloquer le registre dans cette position avec la molette.
Déposer la grille, remettre les tubes et la tige de commande en place dans le caisson et remettre la grille en place.

Facteur k pour des installations avec différentes distances de sécurité
(D = diamètre du conduit).

Extraction

On détermine le débit d’extraction en mesurant la différence de pression entre le piquage d’entrée du plénum de raccordement Halton PRL ou de la boite Halton BDR et l’air de la pièce.
On calcule le débit correspondant et on peut le régler en tournant la tige de commande du module de réglage MEM.

Registre de réglage du débit OD

On peut aussi régler le débit, en faisant pivoter les ailettes du registre derrière la grille à l’aide d’un tournevis. Les mesures sont effectuées avec la grille en place.

Entretien

Extraire la grille en la tirant sans forcer par le cadre. Au besoin, s’aider d’un tournevis.
Nettoyer les pièces à l’aide d’un chiffon humide.
Remettre la grille en place en poussant jusqu’à l’encliquetage des ressorts (ou bien revisser et serrer les vis masquées si ces dernières sont utilisées).

Option plénum d’équilibrage

Dégager le module de mesure et de réglage en tirant sur l’axe sans forcer (attention : ne pas tirer sur la tige de commande).
Nettoyer les différentes pièces avec un tissu humidifié, ne pas les plonger dans l’eau.
Remonter le module de mesure et de réglage en poussant sur l’axe jusqu’à ce que le module arrive en butée.
Remettre la grille en place en poussant jusqu’à l’encliquetage.

Spécifications

Grille Halton WDD en aluminium extrudé avec ailettes de façade verticales, ailettes arrière horizontales pour ajustement de la portée.
Montage mural, fixation par clips sur contre-cadre ou plénum de raccordement.
Cadre extérieur soudé en partie arrière avec coupes d’angles invisibles.
Cadre plat de largeur 25 mm équipé d’un joint d’étanchéité en partie arrière.

Plénum de raccordement avec ou sans insonorisation, raccordement en partie arrière ou latéral.
Organe de mesure et de réglage de débit à insérer dans le piquage.

La grille peut être raccordée au réseau de gaines à l’aide d’un plénum d’équilibrage, qui comprend un matériau d’atténuation acoustique en fibre de polyester ou en laine minérale avec une surface lavable.

Finition standard en aluminium anodisé teinte naturelle ou peinture époxy-polyester de couleur standard blanche (RAL 9003).

Option

Moteur thermostatique fonctionnant sans énergie extérieure pour orientation de la veine d’air en fonction de la température de soufflage (orientation vers le bas en chauffage, diffusion horizontale pour le rafraîchissement).

Code commande

WDD-L-H; FS-FI-CO-ZT-AC

L = Longueur [mm]
200, +1, .., 1500

H = Hauteur [mm]
100, +1, .., 600

Autre options et accessoires

FM = Modéle du cadre
R       Cadre bombé
F       Cadre plat (22 mm)
F2     Cadre plat (30 mm)

VP = Position des ailettes
V       Verticales en façade
H       Horizontales en façade

FS = Fixation
CL     Clips
SF     Fixation à vis
CC     Fixation à vis cachées

FI  = Finition
AN     Anodisé
PN     Peint
MF     Brossé

CO = Couleur
SW     Blanc (RAL 9003)
X        Couleur spécifique (RAL xxxx)
N       Non affecté

ZT = Produit spécial
N      Non
Y      Oui (ETO)

AC = Accessoires
IF      Installation sans caisson
OD    Volet à lames opposées
WM     Moteur thermostatique

Exemple de code

WDD-200-100; FS=CL, FI=AN, CO=N, ZT=N, AC=IF
