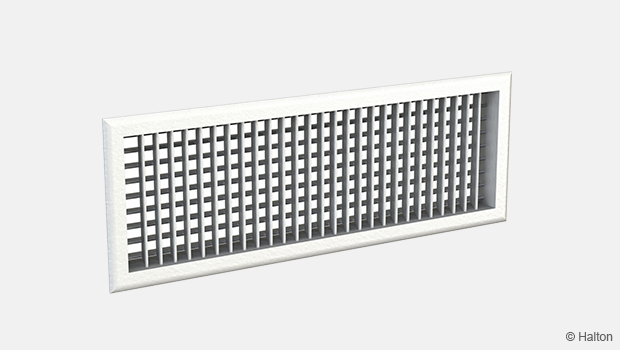

Halton WDD – Yleissäleikkö

Vaakasuuntainen ilmasuihku, sopii myös poistoilmalle.

  • Säädettävät pystysuorat ja vaakasuorat säleet

Linkki Revit-malliin (MagiCAD Cloud)

Request a Quote

Yleiskuvaus

  • Vaakasuuntainen ilmasuihku, sopii myös poistoilmalle
  • Säädettävät pystysuuntaiset ja vaakasuuntaiset säleet
  • Vankka alumiinirakenne
  • Irrotettava säleikkö mahdollistaa säleikön ja kanavan helpon puhdistamisen

Lisävarusteet

  • Ilmavirran säätöpelti
  • Ilmavirran mittaus- ja säätötoiminnoilla varustettu liitäntälaatikko
  • Asennuskehys

Mitat

Halton WDD, pyöristetty laippa (R)

LxH L1 L2 H1 H2
200×100 226 176 126 76
250×100 276 226 126 76
300×100 326 276 126 76
300×150 326 276 176 126
400×150 426 376 176 126
400×200 426 376 226 176
500×200 526 476 226 176
600×200 626 576 226 176
800×200 826 776 226 176
1000×200 1026 976 226 176
600×300 626 576 326 276
800×300 826 776 326 276
1000×300 1026 976 326 276
1000×400 1026 976 426 376
1200×400 1226 1176 426 376

OD-ilmamäärän säätöpeltiä käytettäessä kokonaissyvyys on 48 mm + 45 mm.

Halton WDD, kantikas laippa (F)

LxH L1 L2 H1 H2
200×100 220 176 120 76
250×100 270 226 120 76
300×100 320 276 120 76
300×150 320 276 170 126
400×150 420 376 170 126
400×200 420 376 220 176
500×200 520 476 220 176
600×200 620 576 220 176
800×200 820 776 220 176
1000×200 1020 976 220 176
600×300 620 576 320 276
800×300 820 776 320 276
1000×300 1020 976 320 276
1000×400 1020 976 420 376
1200×400 1220 1176 420 376

OD-  ilmamäärän säätöpeltiä käytettäessä kokonaissyvyys on 48 mm + 45 mm.

Erikoismitat

Vakiokokojen lisäksi säleikköjä on tilattavissa myös erikoismittaisina. Suurin koko on 1500 x 600mm (leveys x korkeus).

Materiaali

Osa Materiaali Pintakäsittely Huom.
Kehys Alumiini Anodisoitu,
epoksimaalattu, (RAL 9003/30%)
tai hiottu pinta
Saatavana erikoisvärejä
Kehys Alumiini Anodisoitu,
epoksimaalattu, (RAL 9003/30%)
tai hiottu pinta
Saatavana erikoisvärejä
Asennuskehys Sinkitty teräs
Liitäntälaatikko / liitoskaulus Sinkitty teräs

Kehyksen etulistan viistekulmat on hitsattu niin, että hitsaussaumat ovat lähes näkymättömät.

Lisävarusteet

Lisävaruste Koodi Kuvaus
Liitäntälaatikko PRL Ilmavirran säätöä ja tasaamista
sekä kanavamelun vaimentamista varten
Liitäntälaatikko BDR Liitäntälaatikko kanavaliitäntään
(eristyksellä tai ilman)
Ilmavirran mittaus- ja säätömoduuli MSM Tuloilmalaitteeseen
Ilmavirran mittaus- ja säätömoduuli MEM Poistoilmalaitteeseen
Äänenvaimennus IN Halton BDR-liitäntälaatikossa mineraalivilla.
Halton PRL-liitäntälaatikossa polyesterikuitu
Ilmavirtasäädin OD Alumiininen säätöpelti vastakkaisin
sälein ilmavirran säätöön
Asennuskehys IF Ilman liitäntälaatikkoa tehtävään asennukseen
Näkyvä ruuvikiinnitys SF Ruuvikiinnitys
Piiloruuvikiinnitys CC IF-kehyksen avulla tehtävään asennukseen
Vahapatruunatoimilaite MT Toimilaite muuttaa säleiden asentoa
tuloilman lämpötilan mukaan

Vahapatruunatoimilaite

Yhdistetyissä lämmitys- ja jäähdytyslaitteissa ilman virtauskuviota voidaan muuttaa automaattisesti vahapatruunatoimilaitteella.
Toimilaite muuttaa vaakasuuntaisten takasäleiden kulmaa tuloilman lämpötilan mukaan. Tällöin ei tarvita ulkopuolista energianlähdettä eikä erillistä ohjausjärjestelmää.

Kun tuloilma on kylmää (lämpötilan enintään 18°C), tuloilmasuihku on vaakasuora eli säleiden kulma on 0°. Tuloilman lämpötilan noustessa toimilaitteen mäntä liikkuu asteittain muuttaen takasäleiden kulmaa, jolloin ilmasuihkun tulokulma kääntyy alaspäin. Säleiden asennon muuttuminen 45° kulmaan kestää 10 – 20 minuuttia.

Vahapatruunatoimilaite ei vaadi minkäänlaista huoltoa.

Tuotemallit

Halton WDD, pyöristetty laippa (R)

Halton WDD, kantikas laippa (F)

Toiminta

Tuloilmasuihku virtaa säleiköstä tilaan pysty- ja vaakasuuntaisien säleiden suuntaamina. Tuloilmasuihku sekoittuu huoneilmaan säleikön edessä.
Tuloilman suuntaa muutetaan säädettävillä vaakasuorilla säleillä.
Virtauskuvion pituutta ja muotoa voidaan muuttaa vaakasuuntaisia säleitä kääntämällä.

Seinäasennuksessa suositeltava etäisyys katosta on 200 mm, kun tuloilmasuihku suunnataan kohti kattoa.
Takasäleiden kulmaa voidaan säätää myös vahapatruunatoimilaitteella, joka on lisävaruste.

Halton WDD-säleikköä voidaan käyttää myös poistoilmalaitteena.

Asennus

Säleikkö liitetään pyöreään kanavaan Halton PRI- tai BDR-liitäntälaatikon avulla tai vaihtoehtoisesti suoraan suorakaidekanavaan IF-asennuskehyksen avulla.


Asennuskehys (IF)                   PRL-liitäntälaatikko                   BDR-liitäntälaatikko

Jousikiinnitys (vakio)

Säleikköjen vakiotoimitukseen kuuluu jousikiinnitys.
Jousikiinnitystä käytetään Halton PRL- ja Halton BDR-liitäntälaatikoiden sekä IF-asennuskehyksen kanssa.

Piiloruuvikiinnitys (vaihtoehto)

Piiloruuvikiinnitystä voidaan käyttää, kun säleikön asennuksessa käytetään IF-asennuskehystä tai Halton BDR-liitäntälaatikkoa, mutta ei Halton PRL-liitäntälaatikkoa.
Ruuvinreiät ovat valmiina Halton BDR-liitäntälaatikossa.

Kattoasennuksessa on suositeltavaa käyttää piiloruuvikiinnitystä.

Asennusaukkojen koko on asennuskehystä käytettäessä L x H (leveys x korkeus) ja ilman asennuskehystä (L-5) x (H-5).

Kiinnitetään näkyvällä ruuvikiinnityksellä.

Kattoasennuksessa suositellaan näkyvää ruuvikiinnitystä. Toimitukseen sisältyvät 4.2*25-kokoiset viistokantaruuvit.

Säätö

Tuloilma

Ilman tilavuusvirran säätöä ja mittausta varten on suositeltavaa liittää hajotin Halton BDR-liitäntälaatikkoon tai MSM-säätömoduulilla varustettuun Halton PRL-liitäntälaatikkoon.
Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla.
Irrota säleikkö ja vedä mittausputket sekä säätökara säleikön läpi.
Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla.

Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa.
Lukitse säätöpellin asento ruuvilla.
Aseta mittausputket ja säätökara liitäntälaatikkoon ja aseta säleikkö takaisin paikalleen.

K-kerroin eri suojaetäisyyttä käyttävissä asennuksissa
(D = kanavan läpimitta)

BDR >6xD min 3xD
100 6 7
125 10 12
160 19 22
200 28 32
250 49 51
315 77 83

Poistoilma

Ilman tilavuusvirta määritetään mittaamalla Halton PRL- tai Halton BDR-liitäntälaatikon mittayhteen ja huoneilman välinen paine-ero ja laskemalla sitä vastaava tilavuusvirta.
Ilman tilavuusvirta lasketaan ja sitä voidaan säätää MEM-säätömoduulin säätökaraa kiertämällä.

OD-säätöpelti

Ilman tilavuusvirtaa voidaa säätää myös muuttamalla säleikön takana olevien säätöpeltien asentoa ruuvimeisselillä. Mittaus tehdään säleikön ollessa paikallaan.

Huolto

Irrota säleikkö varovasti kehyksestä vetämällä. Käytä tarvittaessa ruuvimeisseliä.
Pyyhi osat puhtaiksi kostealla liinalla.
Paina säleikkö takaisin paikalleen niin, että kiinnitysjouset lukittuvat (tai kiristä piiloruuvit).

Vaihtoehto:
Halton PRL-liitäntälaatikko MSM/MEM-säätömoduuli tai Halton BDR-liitäntälaatikko ja MSM/MEM-säätömoduuli

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta).
Puhdista osat kostealla liinalla, mutta älä upota osia veteen.
Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen.
Paina säleikkö takaisin paikalleen niin, että liuskajouset lukittuvat.

Tekninen määrittely

Säleikkö on valmistettu muotoonpuristetusta anodisoidusta (tai epoksimaalatusta) alumiinista. Laitteen vakioväri on valkoinen (RAL 9003). Ulkokehyksen viistekulmat on hitsattu niin, että hitsaussaumat ovat lähes näkymättömät.

Halton WDD-säleikössä on säädettävät vaaka- ja pystysuuntaiset säleet.
Takasäleet suuntaavat tuloilmasuihkua vaakasuunnassa. Virtauskuvion pituutta ja muotoa muutetaan etusäleitä kääntämällä.

Valinnainen ominaisuus

Tuloilmasuihkua voidaan ohjata tuloilman lämpötilan mukaan vahapatruunatoimilaitteella.

Vaihtoehto 1

Säleikön kanavaliitännässä käytetään liitäntälaatikkoa, joka sisältää äänenvaimennusmateriaalina mineraalivillaa.

Vaihtoehto 2

Säleikön kanavaliitännässä käytetään liitäntälaatikkoa, joka sisältää äänenvaimennusmateriaalina pinnaltaan pesunkestävää polyesterikuitua.

Liitäntälaatikko sisältää ilmavirran mittaus- ja säätömoduulin.
Säleikkö on irrotettavissa, mikä mahdollistaa pääsyn liitäntälaatikossa sijaitsevan mittaus- ja säätömoduulin irrottamiseksi puhdistusta varten.

Tilauskoodi

WDD-L-H; FM-FS-FI-CO-ZT

L = Pituus (mm)
200, +1,.., 1500

H = Korkeus (mm)
100, +1,.., 600

Muut ominaisuudet ja lisävarusteet

FM = Laipan malli
R      Pyöristetty
F      Kantikas

VP = Säleiden sijainti
V      Pystysäle edessä
H      Vaakasäle edessä

FS = Kiinnitys
CL      Liuskajousi
SF      Ruuvikiinnitys.
CC      Piiloruuvikiinnitys

FI = Pintakäsittely
AN      Anodisoitu
PN      Maalattu
MF      Hiottu

CO = Väri
SW     Signal white (RAL 9003)
X         Erikoisväri (RAL xxxx)
N         Ei maalausta

ZT = Räätälöity tuote
N        Ei
Y        Kyllä (ETO)

AC = Lisävarusteet
WM     Vahapatruunatoimilaite

Alituotteet

BDR    Liitäntälaatikko
PRL    Liitäntälaatikko
IF        Asennuskehys (Säleiköt)
OD      Säätöpelti (Säleiköt)

Koodiesimerkki

WDD-200-100, FS=CL, FI=AN, CO=N, ZT=N
