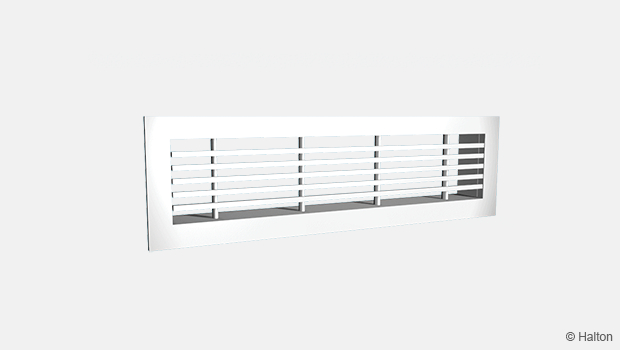

Halton ALU – Yleissäleikkö

Yleiskuvaus

• Vaakasuuntainen ilmasuihku, sopii myös poistoilmalle
• Kiinteät säleet, vakaa suoraan suunnattu heittokuvio
• Tyylikäs, alumiininen rakenne
• Irrotettava säleikkö mahdollistaa säleikön ja kanavan helpon puhdistamisen
• Moduulirakenne mahdollistaa jatkosäleikköjen muodostamisen

Lisävarusteet

• Ilmavirran säätöpelti
• Ilmavirran mittaus- ja säätötoiminnoilla varustettu liitäntälaatikko
• Asennuskehys

Mitat

OD-säätöpeltiä käytettäessä kokonaissyvyys on 35 mm + 45 mm.
ALU-säleikön vapaa aukko on 65 %.

Erikoismitat

Vakiokokojen lisäksi saatavana on myös erikoismittaisia yksikköjä. Suurin koko on 1500 x 500 mm (leveys x korkeus).

Säleiköistä voidaan muodostaa moduulirakenteinen jatkosäleikkö, kun asennuksessa tarvittava pituus on suurempi kuin 1500 mm. Suurin mahdollinen asennuspituus on 20 m.

Materiaali

Lisävarusteet

Toiminta

Tuloilmasuihku virtaa suoraan säleiköstä säleiden läpi tilaan sekoittuen huoneilmaan säleikön edessä.

Seinäasennusta käytetään vaakasuuntaiseen tuloilmanjakoon ja kattoasennusta pystysuuntaiseen ilmanjakoon.
Säleikköä voidaan käyttää myös poistoilmalaitteena.

Asennus

Säleikkö liitetään pyöreään kanavaan joko Halton PRL- tai Halton BDR-liitäntälaatikon avulla tai vaihtoehtoisesti suoraan suorakaidekanavaan IF/ALU-asennuskehyksen avulla.

Asennuskehys, IF              Liitäntälaatikko, PRL            Liitäntälaatikko, BDR

Jousikiinnitys (vakio)

Säleikköjen vakiotoimitukseen kuuluu jousikiinnitys.
Jousikiinnitystä käytetään Halton PRL- ja BDR-liitäntälaatikoiden sekä IF/ALU-asennuskehyksen kanssa.

Piiloruuvikiinnitys

Piiloruuvikiinnitystä voidaan käyttää, kun säleikön asennuksessa käytetään IF-asennuskehystä tai Halton BDR-liitäntälaatikkoa, mutta ei Halton PRL-liitäntälaatikkoa.  Ruuvinreiät ovat valmiina Halton BDR-liitäntälaatikossa.

Kattoasennuksessa on suositeltavaa käyttää piiloruuvikiinnitystä.

Näkyvää ruuvikiinnitystä ei voida käyttää, koska säleikön skehys on siihen liian kapea (18 mm).

Asennusaukkojen koko on asennuskehystä käytettäessä L x H (leveys x korkeus) ja ilman asennuskehystä (L-5) x (H-5).

Säätö

Ilman tilavuusvirran säätöä ja mittausta varten on suositeltavaa liittää hajotin MSM-säätömoduulin sisältävään Halton BDR- tai PRL-liitäntälaatikkoon.
Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla.
Irrota säleikkö ja vedä mittausletkut sekä säätökara säleikön läpi.
Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla.

Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa.
Lukitse säätöpellin asento ruuvilla.
Aseta mittausletkut ja säätökara liitäntälaatikkoon ja aseta säleikkö takaisin paikalleen.

K-kerroin eri suojaetäisyyttä käyttävissä asennuksissa
(D = kanavan läpimitta)

Halton BDR

OD-säätöpelti.

Ilmavirtaa säädetään muuttamalla säleikön takana olevien säätöpeltien asentoa ruuvimeisselillä. Mittaus tehdään säleikön ollessa paikallaan

Huolto

Irrota säleikkö vetämällä se pois ulkokehyksestä. Pyyhi sen jälkeen osat puhtaiksi kostealla liinalla.
Paina säleikkö takaisin paikalleen niin, että liuskajousi lukkiutuvat (tai kiristä piiloruuvit).

Vaihtoehto:
Halton PRI- tai BDR-liitäntälaatikko ja MSM-säätömoduuli

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta eikä mittausputkista).
Puhdista osat kostealla liinalla, mutta älä upota osia veteen.
Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen.
Paina säleikkö takaisin paikalleen niin, että liuskajouset lukittuvat.

Tekniset määrittelyt

Säleikkö koostuu vaakasuuntaisista, kiinteistä säleistä, jotka on kiinnitetty 18 mm:n levyiseen kehykseen. Säleikkö on anodisoitu tai polyesterimaalattu valkoiseksi (RAL 9003).

Vaihtoehto 1

Säleikön kanavaliitännässä käytetään liitäntälaatikkoa, joka sisältää äänenvaimennusmateriaalina mineraalivillaa.

Vaihtoehto 2

Säleikön kanavaliitännässä käytetään liitäntälaatikkoa, joka sisältää äänenvaimennusmateriaalina pinnaltaan pesunkestävää polyesterikuitua tai mineraalivillaa. Liitäntälaatikko sisältää ilmavirran mittaus- ja säätömoduulin.

Säleikkö on irrotettavissa, mikä mahdollistaa pääsyn liitäntälaatikossa sijaitsevan mittaus- ja säätömoduulin irrottamiseksi puhdistusta varten.

Tilauskoodi

ALU/L-H; FS-FI-CO-ZT

L = Pituus
200, +1,.., 20000

H = Korkeus
50, +1,.., 500

Muut ominaisuudet ja lisävarusteet

FS  = Kiinnitys
CL       Liuskajousi
CC       Piiloruuvikiinnitys

FI  = Pintakäsittely
AN        Anodisoitu
MF        Hiottu
PN        Maalattu

CO = Väri
SW      Valkoinen (RAL 9003)
X          Erikoisväri (RAL xxxx)
N          Ei maalausta

ZT  = Räätälöity tuote
N         Ei
Y         Kyllä (ETO)

Alituotteet

BDR     Liitäntälaatikko
PRL      Liitäntälaatikko
IF         Asennuskehys (säleiköt)
OD       Säätöpelti (säleiköt)

Koodiesimerkki

ALU-200-50, FS=CL, FI=AN, CO=N
