Halton PRL – Liitäntälaatikko säleiköille

Yleiskuvaus

• Liitäntälaatikko tulo- tai poistoilmasäleikön liittämiseksi kanavistoon.
• Varmistaa tuloilmasäleikön moitteettoman toiminnan.
• Vankka, ilmatiivis rakenne ja miellyttävä muotoilu.
• Mukautuu erilaisiin asennusympäristöihin teleskooppirakenteisen liitoskauluksen ansiosta.
• Irrotettava mittausyksikkö (vain tuloilmalle) ja ilmavirran säätömoduuli.
• Tehokas äänenvaimennus.
• Rakenne mahdollistaa kanavan puhdistuksen.

Mitat

Erikoiskokoja ei saatavilla.

Materiaali

Lisävarusteet

Tuotemallit

Kanavaliitäntä vaihtoehdot

Kuva 1. Halton PRL/A, PRL/D or PRL/G (sivuliitäntä)

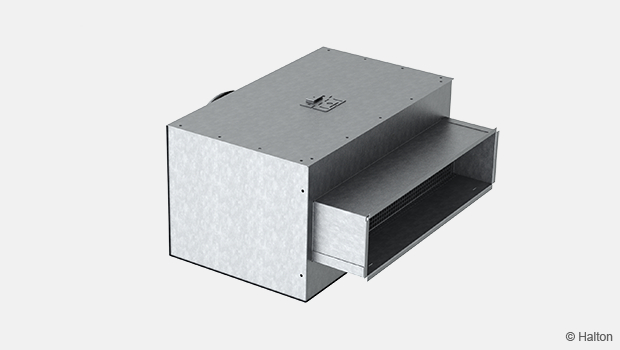

Kuva 2.  Halton PRL/B, PRL/E or PRL/H (takaliitäntä)

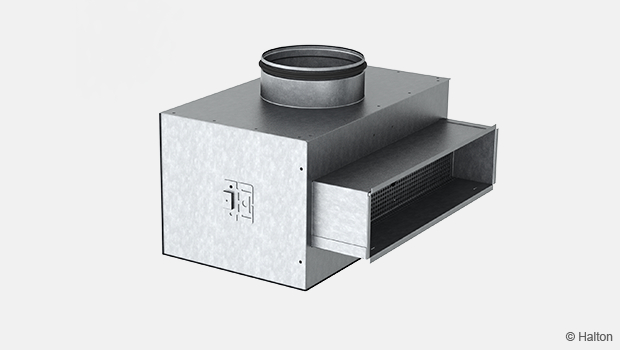

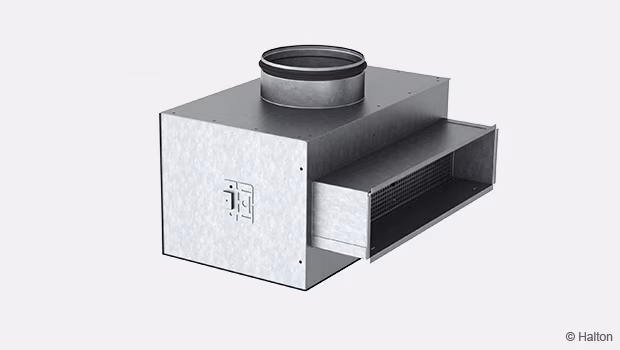

Kuva 3. Halton PRL/C, PRL/F or PRL/I (ylä/alaliitäntä)

Toiminta

Halton PRL -liitäntälaatikko tasoittaa ilmavirran pienentämällä ilman virtausnopeutta. Ilma virtaa tasaisesti säleikköön, jolloin laite toimii moitteettomasti.

Halton PRL -liitäntälaatikon avulla kanavaan voidaan liittää monenlaisia säleikköjä, jolloin niiden ominaisuudet paranevat merkittävästi.

Liitäntälaatikko vaimentaa myös kanavamelua.

Halton PRL -liitäntälaatikkoa voidaan käyttää myös poistoilmalaitteena

Asennus

Halton PRL -liitäntälaatikko liitetään kanavaan tiivisteellä varustetulla liitoskauluksella. Kanavaliitäntä voi olla laatikon sivulla, ylä- tai alapuolella tai takana. Halton PRL -liitäntälaatikon symmetrisen rakenteen ansiosta liitäntä voidaan tehdä monella tavalla: laatikkoa voidaan kääntää niin, että liitäntä tulee oikealle tai vasemmalle tai ylä- tai alapuolelle.

Laatikon teleskooppikaulus mahdollistaa asennuksen seiniin, joiden paksuus on 90–150 mm.

Tuloilmalaitteissa suositeltava suojaetäisyys ennen liitäntälaatikkoa on vähintään kolme kanavan läpimittaa (3 x D).

Asennusaukon mitat ovat (H + 5 mm) x (B + 5 mm).

Säätö

Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla.
Vedä mittausputket sekä säätökara säleikön läpi. Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla.

q_v            Todellinen ilman tilavuusvirta [l/s]
k              k-kerroin
Δp_m         Mittausosan paine-ero [Pa]

Alla k-kertoimet eri suojaetäisyyksillä
(D=kanavan halkaisija)

Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa.
Lukitse säätöpellin asento ruuvilla. Aseta mittausputket ja säätökara liitäntälaatikkoon.

Huolto

Irrota säleikkö ja teleskooppikauluksen reikälevy. Irrota mittaus- ja säätömoduuli vetämällä varovasti rungosta (ei säätökarasta eikä mittausputkista). Puhdista osat kostealla liinalla, mutta älä upota osia veteen.

Työnnä sen jälkeen mittaus- ja säätömoduuli takaisin liitäntälaatikkoon rajoitintaan vasten rungosta kiinni pitämällä.

Voit myös poistaa liitäntälaatikon sisällä olevan pesunkestävän äänenvaimennusmateriaalin, jolloin voit puhdistaa laatikon sisäpuolelta. Äänenvaimennusmateriaali poistetaan avaamalla kiinnityshakaset, jotka suljetaan puhdistuksen jälkeen.
Asenna säleikkö takaisin paikalleen puhdistuksen jälkeen.

Tekninen määrittely

Säleiköille tarkoitettu Halton PRL -liitäntälaatikko on valmistettu sinkitystä teräksestä, ja se on rakenteeltaan vankka ja ilmatiivis.
Ilman tilavuusvirran mittaus- ja säätömoduuli on käytettävissä tuloilmasovelluksissa. Mittaus- ja säätömoduulin säätöjä voidaan muuttaa säleikköä avaamatta.

Liitäntälaatikon tiivisteellä varustettu liitoskaulus varmistaa ilmatiiviin kanavaliitännän. Mukana on myös peitetulppa kanaviston painekoetta varten. Halton PRL -liitäntälaatikossa on kanavaliitäntä sekä sivulla, takana että yläpuolella.
Liitäntälaatikko vaimentaa myös kanavamelua. Äänenvaimennusmateriaali on mineraalivillaa tai polyesterikuitua, jossa on pesunkestävä pinta.

Tilauskoodi

PRL/S-W-H-D

S  = Malli
A     Tuloilma                  (Liitäntäsuunta vasen/oikea)
B     Tuloilma                  (Liitäntäsuunta takaa)
C     Tuloilma                  (Liitäntäsuunta ylä/ala)
D     Poistoilma               (Liitäntäsuunta vasen/oikea)
E     Poistoilma               (Liitäntäsuunta takaa)
F     Poistoilma               (Liitäntäsuunta ylä/ala)
G    Ei lisävarusteita       (Liitäntäsuunta vasen/oikea)
H    Ei lisävarusteita       (Liitäntäsuunta takaa)
I     Ei lisävarusteita        (Liitäntäsuunta ylä/ala)

W = Säleikköliitännän leveys (mm)
200, 300, 400, 500, 600, 800

H = Säleikköliitännän korkeus (mm)
100, 150, 200

D = Kanavaliitännän koko (mm)
125, 160, 200, 250, 315

Muut ominaisuudet ja lisävarusteet

AT  = Äänenvaimennusmateriaali
P         Polyesterikuitu
W       Mineraalivilla
NA      Ei äänenvaimennusta

OM = Mittaus- ja säätömoduuli
YS      MSM  mittaus- ja säätömoduuli (tulo)
YE      MEM  säätömoduuli (poisto)
NA     Ilman  mittaus- ja säätömoduulia

ZT  = Räätälöity tuote
N        Ei
Y        Kyllä (ETO)

Koodiesimerkki

PRL/A-200-100-125, AT=P, OM=YS, ZT=N
