Halton PRL – Anslutningslåda för galler

Oversikt

• Låda för anslutning av till-/frånluftsgaller till kanalsystem
• Säkerställer god funktion hos tilluftsgallret
• Robust och lufttät konstruktion
• Flexibel gallerinstallation tack vare den teleskopiska stosen
• Borttagbart modul för mät- och injustering av luftflöde (endast tilluft)
• Effektiv ljuddämpning
• Åtkomst för kanalrengöring

Dimensioner

Inga special dimensioner kan levereras.

Material

Tillbehör

Produktmodeller

Kanalanslutningar

Fig.1. Halton PRL/A, PRL/D eller PRL/G (sidoanslutning)

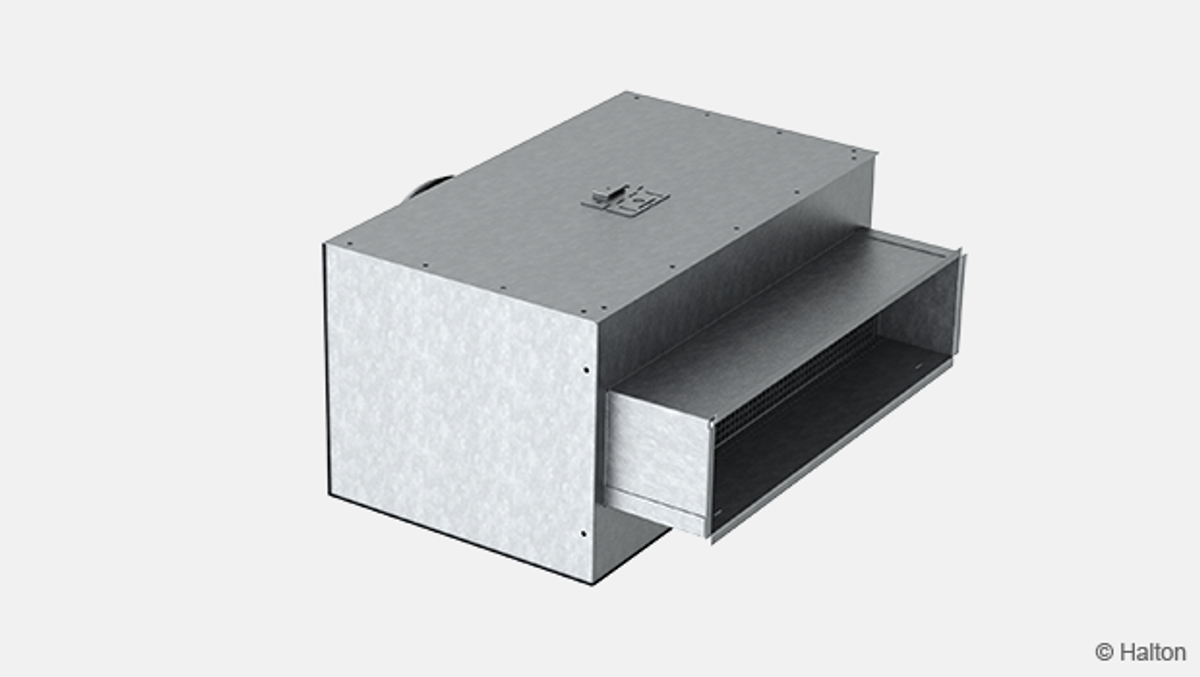

Fig.2. Halton PRL/B, PRL/E eller PRL/H (anslutning bakåt)

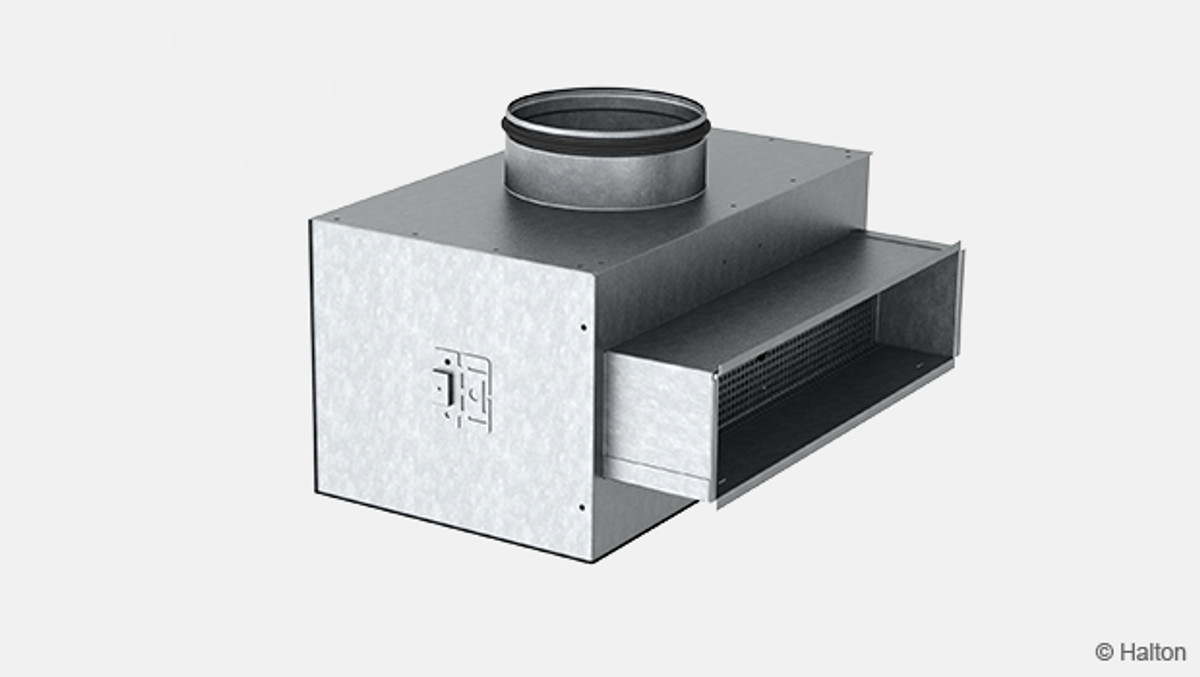

Fig.3. Halton PRL/C, PRL/F eller PRL/I (anslutning uppåt/nedåt)

Funktion

Haltons anslutningslåda PRL jämnar ut luftflödet genom att lufthastigheten sänks.

Luften sprids jämnt över gallrets yta för optimal funktion.

Flera olika typer av galler kan anslutas till fördelningskanalen medhjälp av Halton PRL, vilket avsevärt förbättrar deras egenskaper.

Kanalljud dämpas effektivt i lådan.

Haltons PRL kan även användas för frånluft.

Installation

Haltons PRL ansluts till kanalen via en packningsförsedd stos. Stosen kan sitta på sidan, upptill/nedtill eller baktill på lådan. Tack vare Halton PRL-lådans symmetriska uppbyggnad kan anslutningar göras på flera olika sätt genom att den vrids åt vänster eller höger eller roteras från övre eller nedre läget.

Teleskopstosen gör att anslutningslådan kan monteras i väggar med tjocklek 90…150 mm.

Rekommenderat säkerhetsavstånd, för tilluftsalternativ, är minst 3D.

Installationshålets dimensioner i vägg är (B + 5 mm) x (H+ 5 mm).

Injustering

Tilluftsflödet bestäms med hjälp av mät- och injusteringsmodulen MSM.

För in slangarna och injusteringsvredet genom gallret. Mät upp tryckskillnaden med en manometer. Beräkna luftflödet enligt formeln nedan.

Δp_m      Uppmätt statiskt kammartryck [Pa]
k            Koefficienten k
q_v          Totalt luftflöde [l/s]

Värdet för koefficienten k för installationer med olika säkerhetsavstånd
(D= kanaldiameter)

Justera in luftflödet genom att vrida injusteringsvredet tills du uppnått önskad inställning.
Lås fast spjälläget med en skruv. Sätt tillbaka slangarna och injusteringsvredet i anslutningslådan.

Service

Ta bort gallret och den perforerade plåten i teleskopstosen. Ta bort mät- och injusteringsmodulen genom att försiktigt dra i dess kropp (inte i injusteringsvredet eller mätslangarna).

Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten.

Sätt tillbaka mät- och injusteringsmodulen genom att trycka in kroppen till stoppet. För att underlätta invändig rengöring av anslutningslådan kan du ta bort ljuddämpningsmaterialet. Materialet kan tvättas.

Ta ut materialet genom att frigöra fästbeslagen, som du byter ut efter tvättningen. Sätt tillbaka gallret efter rengöringen.

Beskrivningstext

Haltons anslutningslåda PRL för galler är en robust och lufttät konstruktion utförd i varmförzinkat stål.
För tilluftsinstallationer finns det en mät- och injusteringsmodul. Denna modul kan injusteras utan att gallret öppnas.

Anslutningslådan har en stos med inbyggd packning för lufttät anslutning mot kanalen och en plugg för tryckprovning av kanalsystemet. Haltons anslutningslåda PRL kan levereras med kanalanslutningar på sidan, baktill eller upptill.

Kanalljud dämpas effektivt i lådan. Ljuddämningsmaterialet är utfört i polyesterfiber eller mineralull med tvättbar yta.

Beställningskod

PRL/S-W-H-D

S  = Modell
A     Tilluftsanslutning              (vänster-höger)
B     Tilluftsanslutning             (bakåt)
C     Tilluftsanslutning             (uppåt/nedåt)
D      Frånluftsanslutning         (vänster-höger)
E      Frånluftsanslutning         (bakåt)
F       Frånluftsanslutning        (uppåt/nedåt)
G      Inga tillbehör                  (vänster-höger)
H      Inga tillbehör                   (bakåt)
I        Inga tillbehör                  (uppåt/nedåt)

W = Bredd på galleranslutning (mm)
200, 300, 400, 500, 600, 800

H  = Höjd på galleranslutning (mm)
100, 150, 200

D  = Anslutningsstorlek (mm)
125, 160, 200, 250, 315

Andra altenativ och tillbehör

AT  = Ljuddämpningsmaterial
P       Polyesterfiber
W      Mineralulll
NA      Ingen mät- och injusteringsmodul

OM = Measurement/adjustment modul
YS      MSM installerad (tilluft)
YE      MEM installerad (frånluft)
NA      Ingen ljuddämpning

ZT  = Kundanpassad produkt
N      Nej
Y      Ja

Examel på kod

PRL/A-200-100-125, AT=P, OM=YS, ZT=N
