Product / VSG

Halton Vita VSG – Poistoilmasäleikkö Halton Vita Or ratkaisuille

Halton Vita VSG on kaikkiin Halton Vita OR Space- ja Halton Vita OR Zone -ratkaisuihin soveltuva poistoilmasäleikkö.
  • Ruostumattomat terässäleiköt, joissa on metalliset nukanerottimet.
  • Teräksinen etupaneeli on helppo irrottaa ja puhdistaa, ja se kestää myös steriloinnin autoklaavissa

Linkki Revit-malliin (MagiCAD Cloud)

Request a Quote

Yleiskuvaus

Halton Vita VSG on kaikkiin Halton Vita OR Space- ja Halton Vita OR Zone -ratkaisuihin soveltuva poistoilmasäleikkö. Se on vaihtoehto Halton Vita VSC -poistoilmayksikölle tiloihin, joissa tarvitaan lisää joustavuutta poistoilmalaitteen sijoitteluun.

Käyttökohteet

  • Sairaaloiden leikkaussalit
    – Halton Vita OR Space 5 -ratkaisu
    – Halton Vita OR Space 7 -ratkaisu

Keskeiset ominaisuudet

  • Ruostumattomat terässäleiköt, joissa on metalliset nukanerottimet.
  • Teräksinen etupaneeli on helppo irrottaa ja puhdistaa, ja se kestää myös steriloinnin autoklaavissa

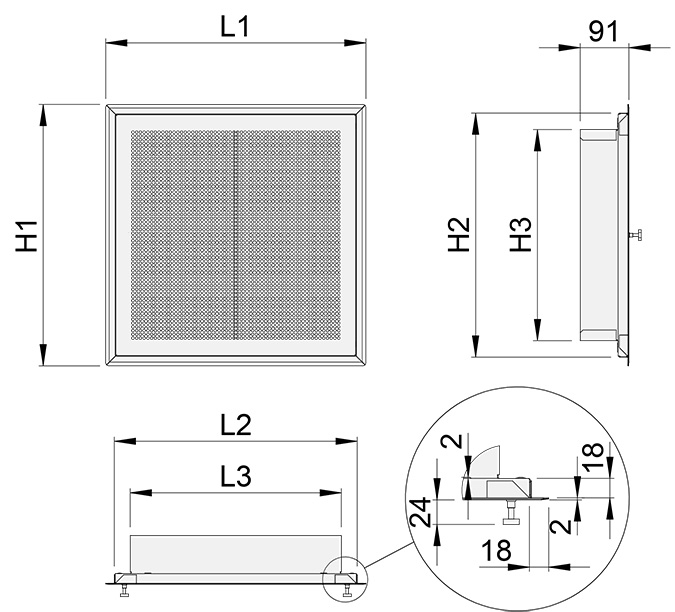

Mitat ja paino

Kuuden poistoilmasäleikön mitat esitetään taulukossa.

NS
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
H1
[mm]
H2
[mm]
H3
[mm]
Paino
[kg]
400×200 487 456  395 287 256 195 6.5
400×400 487 456   395 487 456 395 9.0
500×250 587 556   495 337 306 245 8.0
500×500 587 556  495 587 556 495 11.0
600×250 687 656  595 337 306 245 9.0
600×600 687 656  595 687 656 595 13.5

Halton Vita VSG, kehyksen mitat

NS L4 L5 H4 H5
400×200 447 399 247 201
400×400 447 399   447 401
500×250 547 499   297 251
500×500 547 499  547 501
600×250 647 599  297 251
600×600 647 599  647 601

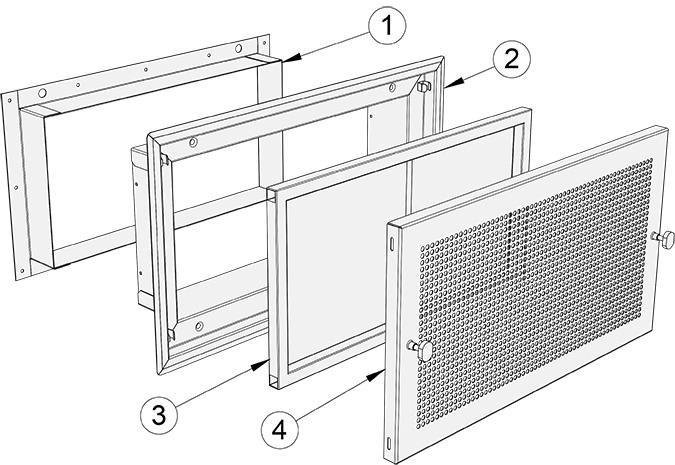

Rakenne ja materiaali



Nro. Osa Materiaali
1 Etulevy Ruostumaton teräs (AISI 316L)
2 Metallinen nukanerotin Ruostumaton teräs (AISI 316L)
3 Poistoilmasäleikön kehys Ruostumaton teräs (AISI 316L)
4 Asennuskehys Sinkitty teräs

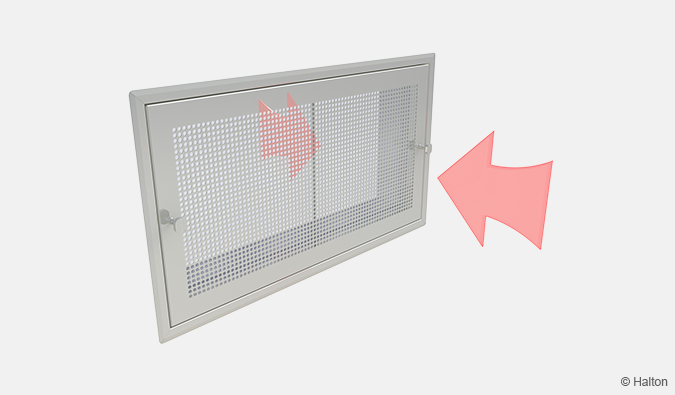

Toiminta

Ilma poistuu huonetilasta säleikön ja suodattimen läpi.

Suodattimen tarkoitus on estää esimerkiksi henkilöstön vaatetuksesta ja muista tekstiileistä peräisin olevien kuitujen ja hiukkasten pääsy ilmastointijärjestelmään.

Suodattimet

Vakiomallisen laitteen poistoilmasäleiköissä on ruostumattomasta teräsverkosta valmistetut nukkasuodattimet. Verkon vakiokoko on 0,2 mm.

Saatavana on useita poistoilmasäleikkövaihtoehtoja:

  • Säleiköt varustettuna metalliverkkosuodattimella tai ilman
  • Kaksi säleikköä (ylhäällä ja alhaalla) tai yksi säleikkö (alhaalla)
  • Maalattu tai maalaamaton kanava

Huomautus: Vaikka kanava on maalattu, se on peitettävä seinärakenteella.


Kuva 1. Metallisia nukanerottimia

Asennus

Poistoilmasäleikkö yhdistetään poistoilmakanavistoon. Laite voidaan asentaa seinälle tai kattoon.

Asennuksesta huolehtii yleensä ilmastointiurakoitsija.

Koodiselitys:
1.   Seinärakenne
2.   Poistoilmasäleikkö
3.   Kiinnitysnuppi
4.   Ilmakanava
5.   L-asennuskiinnike

Huomautus: Katso vaadittavien asennusaukkojen koot Mitat-kohdasta.

Huolto

Irrota rei’itetty säleikkö (2) avaamalla ruuvit (1). Puhdista säleikkö kostealla liinalla. Älä upota sitä veteen.

Säleikkö voidaan myös steriloida autoklaavissa (t<130°).

Säleikön takana oleva metallinen nukanerotin (3) on suositeltavaa imuroida säännöllisesti. Sitä ei tarvitse irrottaa imurointia varten.

Aseta säleikön osat takaisin paikoilleen ja kiinnitä ruuvit.

Key:
1.    Ruuvi (2 kpl)
2.    Poistoilmasäleikkö
3.    Metallinen nukanerotin
4.    Säleikön kehys
5.    L-asennuskiinnike

Order Code

VSG-W-H, AF-ZT

W = Leveys (mm)
400, 500,600

H = Korkeus (mm)
200, 250, 400, 500, 600

Muut ominaisuudet ja lisävarusteet

AF = Ilmansuodatin
A       Metallinen nukanerotin (ruostumaton teräs, AISI 316)
N      Ei suodatinta

ZT = Räätälöity tuote
N      Ei
Y       Kyllä (ETO)

Koodiesimerkki

VSG-400-200,AF=A, ZT=N
