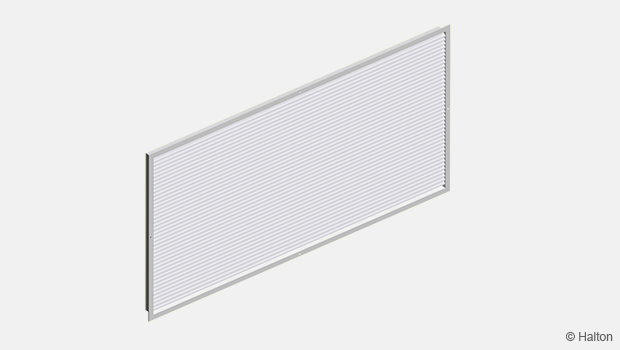

Halton HDF – Poistosäleikkö suodattimella

Yleiskuvaus

• Suuri vapaa aukko
• Integroitu EU3-luokan suodatin
• Vaakasuorien säleiden muotoilu peittää näkyvyyden säleikön läpi
• Koot sopivat 600 x 600 mm:n moduulirakenteiseen alakattoon
• Avattavat säleet mahdollistavat suodattimen vaihtamisen
• Ruuvikiinnitys

Tuotemallit ja lisävarusteet

• Ilmavirran säätöpelti
• Ilmavirran mittaus- ja säätötoiminnoilla varustettu tasaava liitäntälaatikko
• Liitäntälaatikon eristys
• Varasuodatin

Mitat

OD-säätöpeltiä käytettäessä kokonaissyvyys on 50 mm + 45 mm

Halton HDF-säleikön vapaa aukko on 75%.

Materiaali

Lisävarusteet

Toiminta

Ilma poistetaan huonetilasta vähäisellä painehäviöllä.
Seinä- tai kattoasennus.

Asennus

Säleikkö liitetään kanavaan Halton BDR-erikoisliitäntälaatikon avulla.
Säleikkö kiinnitetään paikoilleen kehyksen läpi ruuvattavilla piiloruuveilla (ei säleikön mukana).

Aukon mitat

Säätö

Ilmavirran säätöä ja mittausta varten on suositeltavaa liittää hajotin MEM-säätömoduulilla varustettuun Halton BDR-erikoisliitäntälaatikkoon.

Ilman tilavuusvirta voidaan mitata ja säätää vain, kun säleikkö on liitetty Halton BDR-erikoisliitäntälaatikkoon.
Määritä poistoilman tilavuusvirta mittaamalla BDR-erikoisliitäntälaatikon mittausyhteen ja huoneilman välinen paine-ero ja laskemalla sitä vastaava tilavuusvirta. Vastaava ilman tilavuusvirta lasketaan oheisella kaavalla:

Säädä ilman tilavuusvirtaa kääntämällä MEM-säätömoduulissa olevaa säätökaraa.

K-kerroin eri suojaetäisyyttä käyttävissä asennuksissa
D = kanavan läpimitta)

OD-säätöpelti

Ilmavirtaa säädetään muuttamalla säleikön takana olevien säätöpeltien asentoa ruuvimeisselillä. Mittaus tehdään säleikön ollessa paikallaan.

Huolto

Irrota säleikkö avaamalla kiinnitysruuvit.
Pyyhi osat puhtaiksi kostealla liinalla.
Paina säleikkö takaisin paikalleen ja kiinnitä ruuvit.

Vaihtoehto liitäntälaatikolla: Halton PRL+MEM tai Halton BDR + MEM

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta).
Puhdista osat kostealla liinalla, mutta älä upota osia veteen.
Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen.
Paina säleikkö takaisin paikalleen ja kiinnitä ruuvit.

Tekninen määrittely

Poistoilmasäleikössä on suuri vapaa aukko.
Kiinteät, kuperat säleet ovat kevytrakenteiset ja tukkeutumattomat, ja ne peittävät hyvin näkyvyyden säleikön läpi. Kehyksen ulkoreunan liitokset ovat käytännössä näkymättömät.

Säleikkö on hiottu, anodisoitu tai polyesterimaalattu valkoiseksi (RAL 9003).

Koot 570 x 270 mm ja 570 x 570 mm  sopivat 600 x 600 mm:n moduulirakenteisiin alakattoihin.
Säleikkö on varustettu suodattimella, luokka EU3 (testattu Eurovent 4/5 -menetelmällä).
Säleikkö liitetään kanavaan liitäntälaatikon avulla.

Halton BDR tai PRL-liitäntälaatikossa käytetään äänenvaimennusmateriaalina mineraalivillaa (valinnainen).
Tilavuusvirran mittaus- ja säätömoduuli MEM on saatavana lisävarusteena.

Poistoilmasäleikkö voidaan avata, jolloin suodatin voidaan vaihtaa.

Tilauskoodi

HDF-L-H, FI-CO-ZT

L = Pituus (mm)
570

H = Korkeus (mm)
270, 570

Muut ominaisuudet ja lisävarusteet

FI  = Pintakäsittely
AN     Anodisoitu (luokka 10 um)
MF     Hiottu
PN     Maalattu

CO = Väri
SW    Signal white (RAL 9003)
X        Erikoisväri (RAL xxxx)
N        Ei maalausta

ZT  = Räätälöity tuote
N        Ei
Y        Kyllä (ETO)

Alituotteet

BDR     Liitäntälaatikko
PRL      Liitäntälaatikko
FI          Suodatin

Koodiesimerkki

HDF-570-270, FI=AN, CO=N, ZT=N
