Halton Ava AIN – Säteilypaneeli

Yleiskuvaus

Ominaisuudet

• Säteilylämpö ja -jäähdytys voidaan toteuttaa erilaisilla tuloilman
  puhallus- ja jakovaihtoehdoilla erinomaisten sisäilmaolosuhteiden luomiseksi.
• Tehokas jäähdytys ja lämmitys
• Ohut, tyylikäs muotoilu ja helposti puhdistettavat pinnat
• Soveltuu vapaaseen asennukseen ja upotettavaksi kattoon
• Kevyt alumiinirakenne ja kupariputket
• CE-merkintä EN-14037-1:2016-standardin mukaisesti

Tuotemallit

• Säteilypaneelit, joissa on yksi tai kaksi putkipiiriä (lämmitys/jäähdytys tai molemmat)
• Pituus 600–3600 mm ja leveys 600–1200 mm
• Eristetyt ja eristämättömät mallit saatavilla
• Säteilypaneelit, joissa on rei’itetty etulevy ja vaimentava eriste
• Saatavana asiakaskohtaisesti räätälöitynä (kts. Asiakaskohtaiset ratkaisut)

Toimintaperiaate

Säteilypaneeleja käytetään jäähdytys- ja lämmityslaitteina. Ne ovat vedottomia, sillä lämmönsiirto perustuu enimmäkseen säteilyyn. Lämpö siirtyy kupariputkea pitkin virtaavasta vedestä alumiinilevylle, joka luovuttaa lämmön säteilemällä huonetilaan. Säteilyn lisäksi paneelit hyödyntävät konvektiolämmönsiirtoa huonetilan lämmittämiseen tai jäähdyttämiseen. Tavanomaisissa olosuhteissa kattoon integroitujen säteilypaneelien jäähdytyksestä noin 55 % tapahtuu säteilyn ja 45 % konvektion avulla (kuva 1) ja lämmityksestä noin 90 % säteilyn ja 10 % konvektion avulla (kuva 2).

Kuva 1. Jäähdytys

Kuva 2. Lämmitys

Paneeli saavuttaa maksimitehonsa vapaasti asennettuna ilman yläpuolen eristystä, sillä tällöin myös paneelin yläpuoli jäähdyttää tai lämmittää tilaa. Kattoon upotettuina eristämättömät paneelit lämmittävät myös alakaton yläpuolella olevaa tilaa. Tarvittaessa alakaton yläpuolisen tilan lämpiämistä voidaan vähentää käyttämällä eristettyjä paneeleja. Vaihtoehtoisesti alakattoon ilman yläpuolen eristystä asennettavia paneeleja voidaan hyödyntää ohjaamalla jäähdytys- tai lämmitysteho laatan läpi seuraavaan kerrokseen.

Tehollinen alue ja laitteen teho

Säteilypaneelin tehollinen alue on lämmönvaihtimen putkien peittämä osa. Halton Ava AIN -säteilypaneelin tehollinen alue lasketaan seuraavasti: W-8 * L-100 [mm]. Paneelin jäähdytysteho mitataan EN-14240-standardin mukaan. Standardissa on kuvattu säteilypaneelin jäähdytystehon mittaus vapaassa asennuksessa ja integroidussa kattoasennuksessa.

Paneelien tehollisen alueen koon suhde koko kattoalaan vaikuttaa niiden tehoon. Tämän suhteen pienentäminen lisää tehollisen paneelialueen tehoa. Jäähdytystehon mittaus EN-14240-standardin mukaan edellyttää, että suhde on alle 50 % vapaassa asennuksessa. Integroidussa kattoasennuksessa suhteen tulee olla yli 70 %. Suhteen vaikutus huomioidaan Halton HIT Design -ohjelman Toimintatiedot-työkalussa. Paneelien teho voidaan laskea tarvittaessa myös ilman tämän suhteen vaikutusta. Jäähdytysteho voidaan molemmissa edellä kuvatuissa EN-14240-tapauksissa laskea Halton HIT Design -ohjelman avulla.

Lämmitystehon mittauksessa noudatetaan EN-14037:2016-standardia, jossa on viisi osaa. Lämmitykseen käytettävillä säteilypaneeleilla tulee olla CE-merkintä ja vaatimuksenmukaisuusvakuutus. Vaatimukseen sisältyy mittaustulosten CE-merkintä EN-14037-2-standardin mukaan. Mittaus on tehty akkreditoidussa WSPLab-laboratoriossa (ilmoitettu laitos) vapaasti asennetuille Halton Ava AIN -säteilypaneeleille, joissa on yläpuolen eristys. EN-14037-5-mittausstandardin osa 5 määrittää myös muita säteilypaneelien lämmitystehoa koskevia vakiomittauksia.

Rei’itettyt mallit

Rei’itettyjä säteilypaneeleja (PE=A) käytetään usein akustiikan (eristetyt paneelit IN=P) tai arkkitehtonisten syiden vuoksi, mutta ne voivat myös tarjota lisätehoa. Vapaasti asennettujen eristämättömien ja rei’itettyjen paneelien teho on suurempi kuin rei’ittämättömien, sillä ilma pääsee liikkumaan paneelin läpi. Näin saatu tehon lisäys on noin 10 % ja se voidaan laskea Halton HIT Design tai Halton eHIT mitoitusohjelmien avulla.

Tehon lisääminen ilmanjaon avulla

Säteilypaneelien konvektiivista lämmönsiirtoa ja kokonaistehoa voidaan lisätä ilmanjaon avulla. Kokonaisteho lisääntyy alueilla, joissa tuloilmasuihkut puhalletaan säteilypaneelien pinnalle. Tyypillisesti vaikutus voi olla 5–10 % jäähdytysolosuhteissa (kun tuloilman lämpötila on 16 °C) ja 10–30 % lämmitysolosuhteissa ilmanjakotavan ja käyttöolosuhteiden mukaan. Tätä vaikutusta ei ole huomioitu Halton HIT Design – tai Halton eHT mitoitusohjelmissa ja se tulee tutkia erikseen.

Ominaisuudet ja vaihtoehdot

Kuva 1. Eristetty malli (IN=P)

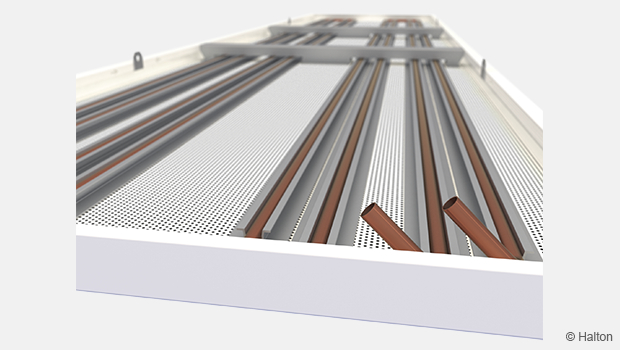

Kuva 2. Rei’itetty malli (PE=A)

Kuva.3.  Säädetävä kiinnitysvaijeri (AC=FH2 tai FH4)

Rakenne ja materiaalit

Mitat ja paino

Halton Ava AIN -säteilypaneeleista on saatavana kolme leveys- ja viisi pituusvaihtoehtoa. Leveydeltään paneelit ovat 600, 900 ja 1200 mm ja pituudeltaan 600, 1200, 1800, 2400, 3000 ja 3600 mm. Paneelien korkeus on 35 mm.

Saatavana on myös projektikohtaisia erikoiskokoja, joiden pituus on enintään 3000 mm ja leveys 1200 mm. Laitteeseen voidaan integroida myös ilmanjako, valaistus ja muita taloteknisiä palveluita.

Kysy lisää Haltonin myyntihenkilöstöltä.

Fig.1.  Mitat neljällä asennuskannakkeella (kts. taulukko alla)

Fig.2.  Mitat kuudella asennuskannakkeella (kts. taulukko alla)

Tekninen määrittely

Säteilypaneelin leveys on 592, 892 tai 1192 mm ja paksuus 35 mm.

Säteilypaneeli ja vinotuet on valmistettu alumiinista.
Asennuskannakkeet ovat sinkittyä terästä.

Kaikki näkyvät osat on maalattu valkoiseksi (20 % kiilto).

Kaikki putket on valmistettu kuparista.
Putkiston suurin käyttöpaine on 1,0 MPa.

Säteilypaneelien näkyvät pinnat on suojattu irrotettavalla muovikalvolla.
Putkien päät on suljettu kuljetuksen ajaksi.
Säteilypaneelien yläpuolella on tarratunniste.

Tilauskoodi

AIN-L-W; NL-IN-PE-CO-ZT

L = Säteilypaneelin pituus [mm]
600, 1200, 1800, 2400, 3000, 3600

W = Säteilypaneelin leveys [mm]
600, 900, 1200

Muut ominaisuudet ja lisävarusteet

NL = Piirien lukumäärä
1        1 piiri   (jäähdytys tai lämmitys)
2        2 piiriä (jäähdytys ja lämmitys)

IN = Eristys
NA      Ei määritelty
P        Polyesterikuitu

PE = Rei’itys
NA      Ei määritelty
A        Rei’itys 23%

CO = Väri
SW    Signal white (RAL 9003)
X        Erikoisväri (RAL xxxx)

AC = Lisävarusteet
W4       Säädettävät kiinnitysvaijerit, 1,3m (4 pcs)
W6       Säädettävät kiinnitysvaijerit, 1,3m (6 pcs)
FH2     Joustava liitosletku, 0,5m, 10mm 0°+90° (2 pcs)
FH4     Joustava liitosletku, 0,5m, 10mm 0°+90° (4 pcs)

ZT = Räätälöity tuote
N         Ei
Y         Kyllä (ETO)

Koodiesimerkki

AIN-1200-600, NL=1, IN=P, PE=NA, ZT=N

Asennus

Halton Ava AIN -säteilypaneelit soveltuvat sekä vapaaseen asennukseen että upotettaviksi alakattoon.

Asennus on helppoa vaihtoehtoisten kiinnitysreikien (kuva 1) ja säädettävien vaijerien (W4 tai W6, saatavissa lisävarusteena)  ansiosta. Myös 500 mm joustavat liitosletkut suoralla ja kulmapikaliittimellä ovat saatavilla lisävarusteena (FH2 tai FH4).

Paneelien asennusohje on saatavilla Lataukset-osiosta.

Kuva 1.  Säädettävillä kiinnitysvaijereilla asennettu paneeli

Käyttöönotto

Jäähdytys

Suositeltava jäähdytysveden massavirta on 0,020–0,035 kg/s, jolloin lämpötilan nousu lämmönsiirtimessä on 1–3 °C. Kondensoitumisen välttämiseksi lämmönsiirtimen menoveden suosituslämpötila on yli 14 °C.

Lämmitys

Suositeltava lämmitysveden massavirta on 0,015–0,030 kg/s, jolloin lämpötilan lasku lämmönsiirtimessä on 3–10 °C. Tavanomaisissa huonetiloissa (huonekorkeus enintään 3 m) menoveden suositeltu enimmäislämpötila on 50 °C säteilylämmön liian suuren epäsymmetrisyyden riskin välttämiseksi. Kun laite asennetaan vapaasti vähintään 3 m lattiapinnasta ja paneelin tehollinen alue suhteessa koko kattoalueeseen on alle 50 %, menoveden lämpötila voi olla korkeampi (esim. 60 °C) ilman riskiä liian suuresta epäsymmetrisyydestä.

Huolto

Tuote ei vaadi säännöllistä huoltoa.

Puhdista laitteen etulevy ja muut näkyvissä olevat maalatut pinnat kostealla liinalla.

Vapaasti asennetun säteilypaneelin yläpuolen voi myös puhdistaa helposti imurilla tai kostealla liinalla.

Räätälöidut ratkaisut

Halton Ava -tuoteperheen tuotteilla voidaan luoda yksilöllisesti mukautettuja ratkaisuja. Seuraavassa on esimerkkejä tällaisista ratkaisuista. Pyydä tarvittaessa lisätietoja Haltonin myyntihenkilöstöltä.

Valaistus ja muut lisävarusteet

Projektikohtaisten vaatimusten mukaan Halton Ava -säteilypaneelit voi varustaa valaistuksella, erilaisilla tunnistimilla, sprinklereillä ja niin edelleen.

Kuva 1.  Ratkaisu, jossa paneeliin on integroitu valaistus.

Digitaalinen pinnoite

Halton Ava -säteilypaneelien näkyvälle pinnalle on mahdollista siirtää kuvia. Tällä pinnoitteella on korkea UV-suoja sekä hyvä kulutuksenkestävyys. Myös eri materiaaleja jäljittelevät pinnoitteet ovat mahdollisia.

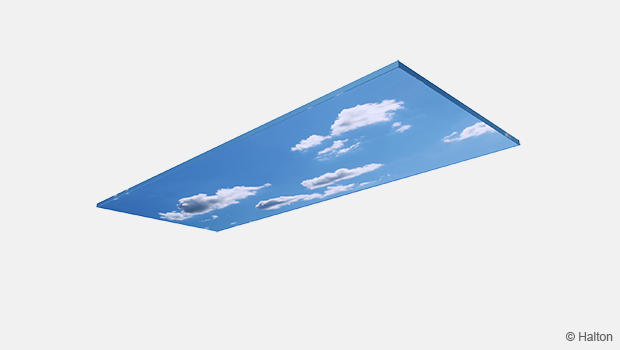

Kuva 2. Ratkaisu, jossa paneelissa on pintakuviointina kesäinen taivas ^*)

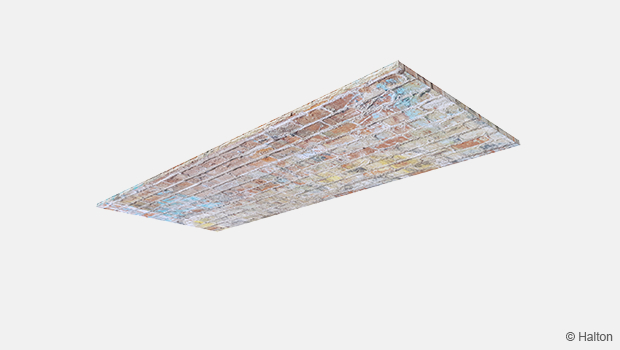

Kuva 3. Ratkaisu, jossa paneelissa on pintakuviointina tiiliseinä^*)

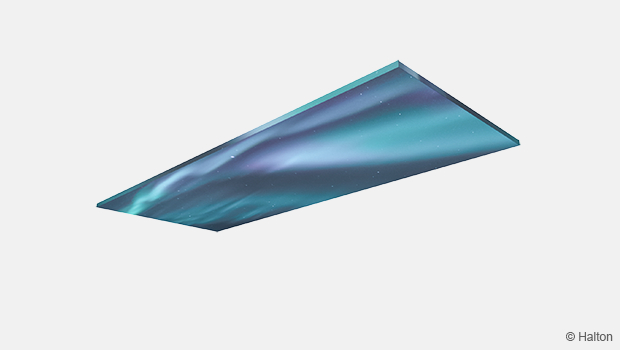

Kuva 4. Ratkaisu, jossa paneelissa on pintakuviointina revontulet^*)

^*) Kuva on vain havaintoesimerkki esitellystä ratkaisusta.
